Kuidas muudetav vedrutugi parandab torusüsteemi stabiilsust?

Artikli kokkuvõte: A Muutuva vedrutugion mehaaniline torude tugiseade, mis on loodud kandma torustiku koormusi, võimaldades samal ajal vertikaalset liikumist, mis on põhjustatud soojuspaisumisest, kokkutõmbumisest ja töötingimuste muutustest. Erinevalt jäikadest tugedest võimaldab see kontrollitud nihkumist, säilitades samal ajal prognoositava tugijõu. See muudab selle eriti kasulikuks protsessitehastes, elektrijaamades, rafineerimistehastes, keemiatehastes, veeldatud maagaasisüsteemides ja muudes tööstuslikes torustike rakendustes. See juhend selgitab, kuidas varieeruvad vedrutoed töötavad, kuidas neid õigesti valida, millised tehnilised tegurid on kõige olulisemad ja kuidas saab Tianshun pakkuda standardseid ja kohandatud lahendusi nõudlikele torusüsteemidele.

Sisukord

• 1. Mis on muutuv vedrutugi?
• 2. Kuidas muutuv vedrutugi töötab?
• 3. Miks on tööstuslikes torustikes vaja muutuvaid vedrutugesid?
• 4. Mis on muutuva vedrutoe peamised komponendid?
• 5. Kuidas tuleks valida muutuv vedrutugi?
• 6. Muutuva vedrutugi vs. pidev vedrutugi
• 7. Kus kasutatakse muutuvaid vedrutugesid?
• 8. Mida tuleks paigaldamise ajal kontrollida?
• 9. Kuidas kvaliteedikontroll toimivust mõjutab?
• 10. Millised kohandatud valikud on saadaval?
• 11. Milliseid eeliseid võib Tianshun pakkuda?
• 12. Korduma kippuvad küsimused
• 13. Järeldus

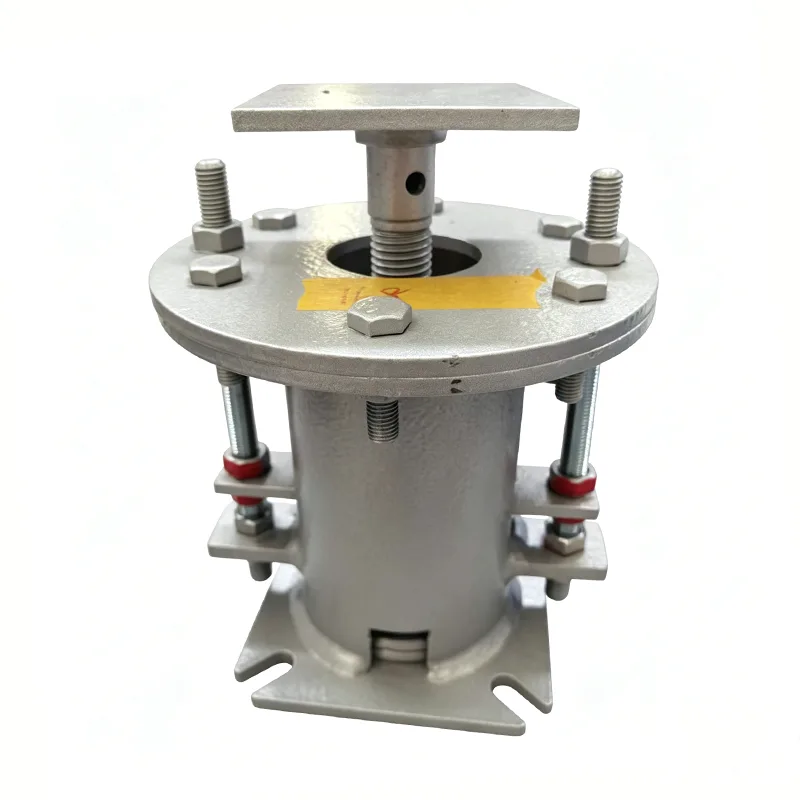

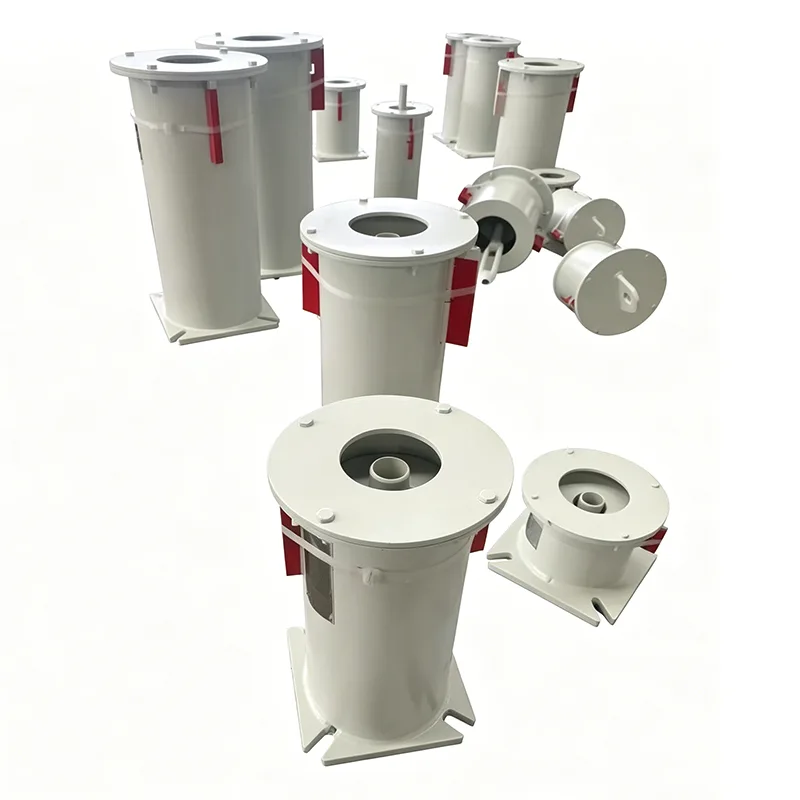

1. Mis on muutuv vedrutugi?

A Muutuva vedrutugion toru tugisõlm, mis kasutab torustiku osa toetamiseks spiraalvedru, võimaldades samal ajal kontrollitud vertikaalset liikumist. Tavaliselt paigaldatakse see kohtadesse, kus toru ei saa püsida kindlal kõrgusel, kuna töötemperatuurid põhjustavad liini laienemist või kokkutõmbumist.

Tavalise jäiga toe puhul jääb tugipunkt põhiliselt fikseerituks. Kuuma toru laienemisel võib see muutuda problemaatiliseks. Toru võib püüda liikuda üles või alla, samas kui jäik tugi takistab seda liikumist. Sellest tulenev koostoime võib suurendada torudele, ühendatud seadmetele, düüsidele, konstruktsioonielementidele ja muudele tugipunktidele ülekantavat koormust.

Muutuva vedrumehhanism pakub paindlikumat lahendust. Kui toetatud toru liigub vertikaalselt, surub vedru kokku või sirutub välja. Seetõttu muutub selle toetusjõud vastavalt vedru koormuse-painde omadustele.

Eesmärk ei ole liikumist kõrvaldada. Selle asemel on eesmärktoetada toru, võimaldades samal ajal arvutatud liikumisel toimuda kontrollitud viisil.

Tianshun toodab muutuvaid vedrutugesid tööstuslike torustike rakenduste jaoks ja võib pakkuda konfiguratsioone, mis põhinevad koormusel, liikumisel, paigaldusruumil, ühendusnõuetel, keskkonnatingimustel ja projekti spetsifikatsioonidel.

2. Kuidas muutuv vedrutugi töötab?

Tööpõhimõte põhineb vedrukoormuse ja vertikaalnihke vahelisel suhtel. Kui toru on külm, on toel kindlaksmääratud alg- või külmkoormus. Kui süsteem saavutab töötemperatuuri, võib toru liikuda vertikaalselt, muutes vedru survet ja seega ka selle toetusjõudu.

Näiteks võib aurutoru kuumenedes tõusta. Kui selle joone alla on paigutatud muutuv vedrutugi, võib vedru toru ülespoole liikumisel kokku suruda. Tugi kannab jätkuvalt toru raskust, kuid toele avaldatav jõud muutub vedru liikumisel läbi oma tööpiirkonna.

Seda käitumist saab kontseptuaalselt kujutada järgmiselt:

Vedrukoormuse muutus = vedru kiirus × vertikaalne liikumine

Tegeliku valiku tegemisel tuleb arvestada torustiku täielikku pingeanalüüsi, selle asemel, et tugineda ainult lihtsale arvutusele. Vedrukiirust, kuumakoormust, külmakoormust, saadaolevat liikumist, liikumissuunda ja lubatud koormuse varieerumist tuleb hinnata koos.

Paljude tööstussüsteemide puhul on tugikoormuse kontrollitud kõikumine vastuvõetav. Sellistes olukordades võib muutuv vedrukonstruktsioon pakkuda säästlikku ja tehniliselt sobivat alternatiivi pidevale vedrutoele.

3. Miks on tööstuslikes torustikes vaja muutuvaid vedrutugesid?

Tööstuslikud torustikud on harva staatilised. Temperatuurimuutused, rõhumuutused, käivitus- ja seiskamistsüklid, vedeliku tingimused ja protsessi kõikumised võivad mõjutada torude asendit ja tugikoormust.

Ilma sobiva paindliku tugikorralduseta võib liigne vaoshoitus kaasa aidata mitmele probleemile:

• Suuremad sekundaarsed pinged torustikus.
• Seadme düüside ülemäärane koormus.
• Ootamatud tugireaktsioonid.
• Moonutused toruühenduste ümber.
• Suurenenud vibratsioon või liikumine haavatavates kohtades.
• Raskused toru kavandatud kõrguse hoidmisel.
• Täiendav stress struktuuri tugielementidele.
• Ebaõigetest tugiseadetest põhjustatud kasutuselevõtu probleemid.

Muutuva vedrutugi lahendab osa sellest väljakutsest, pakkudes toetusjõudu, mis muutub toru liikumisel.

See on eriti oluline pikkade kuumatorude, vertikaalsete püstikute, seadmete ühenduste, aurusüsteemide, väljalasketorustike, protsessiliinide ja muude kohtade puhul, kus jäikade tugede abil ei saa vertikaalset soojusnihet tõhusalt vastu võtta.

4. Mis on muutuva vedrutoe peamised komponendid?

Kuigi täpne konstruktsioon varieerub olenevalt konfiguratsioonist, sisaldab tüüpiline muutuv vedrutugi mitmeid olulisi elemente.

Vedru ise on eriti oluline. Selle materjal, kuumtöötlus, valmistamise täpsus, eelseadistus ja koormustestimine mõjutavad otseselt valmis toe töökindlust.

Tianshun kasutab rakendatavate konstruktsioonide jaoks vedrumaterjale, nagu 60Si2MnA või 50CrVA, ning saab konfigureerida korpuse ja ühenduskomponendid vastavalt töökeskkonnale ja projekti nõuetele.

5. Kuidas tuleks valida muutuv vedrutugi?

Correct selection starts with accurate engineering data. Toe valimine lihtsalt toru läbimõõdu järgi ei ole piisav, sest vedrutugi reageerib peamiselt koormusele ja liikumisele, mitte ainult toru suurusele.

Olulised valikuparameetrid on järgmised:

1. Töö- või kuumkoormus:Toe poolt kantav koormus tavalistes töötingimustes.
2. Külm koormus:Paigaldustingimustega seotud koormus või seadistus.
3. Vertikaalne liikumine:Eeldatav nihe ja selle suund.
4. Kevadine kurss:Liikumise ja tugijõu varieerumise seos.
5. Lubatud koormuse varieeruvus:Torustiku analüüsiga lubatud maksimaalne tugijõu muutus.
6. Saadaval paigaldusruum:Korpuse läbimõõt ja kõrgus peavad vastama tegelikule konstruktsioonile.
7. Ühenduse korraldus:Toe jaoks võib olla vajalik konkreetne ülemine, alumine, keermestatud või äärikühendus.
8. Töökeskkond:Materjali ja katte valikut võivad mõjutada temperatuur, niiskus, söövitav atmosfäär, kokkupuude välistingimustes ja muud tingimused.

Kõige turvalisem on valida tugi toru pingeanalüüsi ja toe joonise põhjal. Tianshun saab enne sobiva vedruseeria soovitamist üle vaadata kuum-, külm-, liikumis- ja mõõtmeteabe.

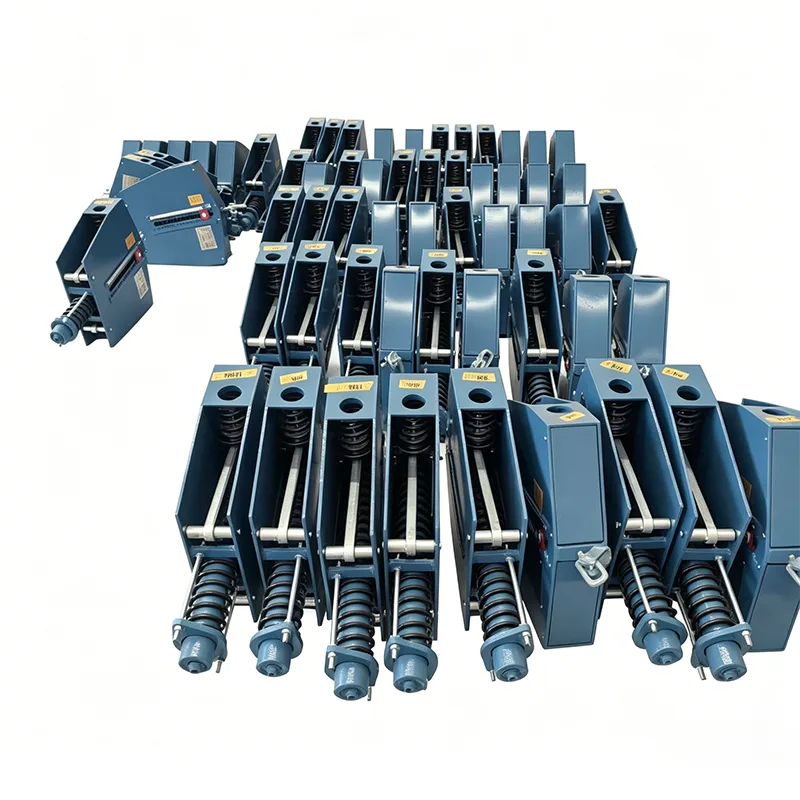

6. Muutuva vedrutugi vs. pidev vedrutugi

Muudetavad ja konstantsed vedrutoed lahendavad seotud, kuid erinevaid tehnilisi probleeme. Peamine erinevus seisneb selles, kui palju tugijõud toru liikumisel muutub.

Otsus peaks alati põhinema insenerinõuetel. Pidevat vedrut ei tohiks automaatselt paremaks pidada. Kui arvutatud tugi-koormuse kõikumine on vastuvõetav, võib muutuv vedrutugi tagada vajaliku liikumisvõime ilma tarbetu keerukuseta.

7. Kus kasutatakse muutuvaid vedrutugesid?

Muutuva vedrutugesid kasutatakse laialdaselt tööstusrajatistes, kus torustik kogeb märkimisväärset vertikaalset nihet.

• Soojuselektrijaamad:Auru, toitevee, boileri ja abitorustik.
• Kombineeritud tsükliga elektrijaamad:Kõrgtemperatuurilised ja kõrgsurvetorustikusüsteemid.

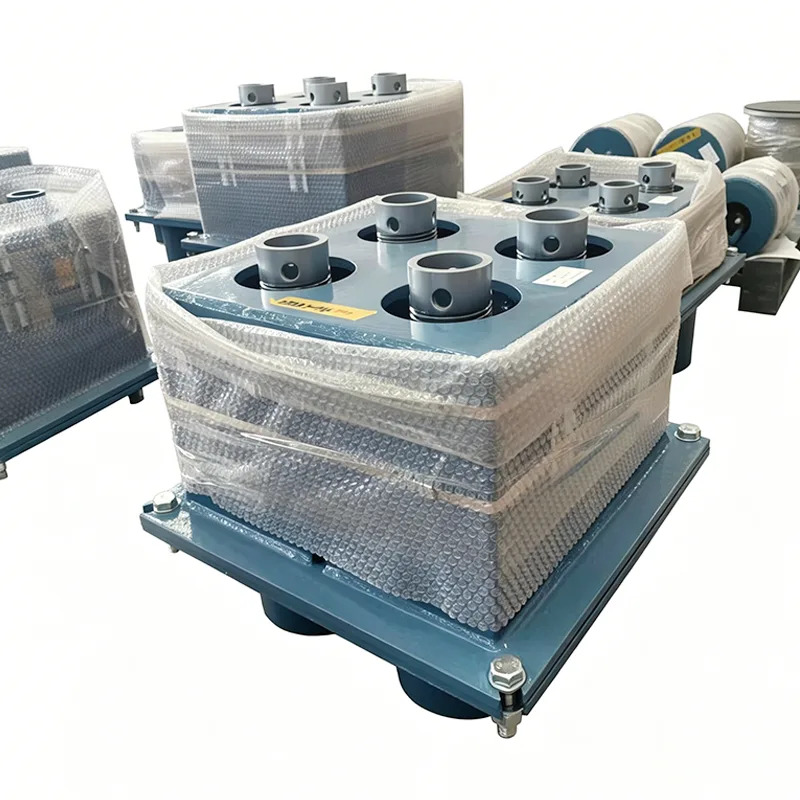

• Rafineerimistehased:Protsessiliinid, tehnosüsteemid ja seadmetega ühendatud torustik.
• Naftakeemiatehased:Kuumprotsessi torustik ja keerulised toruriiulid.
• Keemiatehased:Temperatuurimuutustele ja söövitavale keskkonnale avatud jooned.
• LNG rajatised:Torusüsteemid, mis nõuavad hoolikalt kontrollitud liikumist ja tuge.
• Terasetehased:Kõrgtemperatuuriline protsess ja kommunaaltorustik.
• Tööstuslikud kommunaalsüsteemid:Aur, kondensaat, jahutusvesi ja muud teenindusliinid.

Külma või isoleeritud torustiku puhul võib vedrutugi integreerida ka laiemasse tugikonstruktsiooni, mis on kavandatud isolatsiooni kaitsmiseks ja nõutava soojusliku jõudluse säilitamiseks.

8. Mida tuleks paigaldamise ajal kontrollida?

Isegi korralikult valmistatud muutuva vedrutugi võib halvasti töötada, kui see on valesti paigaldatud või reguleeritud. Seetõttu tuleks paigaldamist käsitleda pigem inseneri poolt juhitava tegevusena kui lihtsalt mehaanilise paigaldustööna.

Enne paigaldamist kontrollige:

• Tugimudel ja sildi number vastavad kinnitatud joonisele.
• Vedru suurus vastab määratud koormusvahemikule.
• Külma seadistus on õige.
• Sõidusuund ühtib torustiku liikumisega.
• Toel on kogu selle töökäigu jooksul piisavalt vaba ruumi.
• Konstruktsioonikinnitused taluvad arvutatud koormusi.
• Ajutisi tarnelukke või tõkkeid käsitletakse vastavalt tootja juhistele.
• Sõidunäidik on nähtav ja õiges asendis.

Üks sagedane põlluprobleem on ebapiisav kliirens. Tugi võib sobida, kui toru on külm, kuid pärast termilist liikumist häirida lähedalasuvat teraskonstruktsiooni. Kogu liikumisümbriku kontrollimine enne paigaldamist võib vältida kulukaid saidi muudatusi.

Outdoor installations also require appropriate corrosion protection. Olenevalt keskkonnast võib kaaluda värvitud süsinikterast, kuumtsingitud komponente, roostevabast terasest riistvara või spetsiaalseid kattesüsteeme.

9. Kuidas kvaliteedikontroll toimivust mõjutab?

Vedrutugi on kandev mehaaniline komponent. Tootmise järjepidevus on seetõttu oluline, sest väikesed erinevused vedru omadustes või koostu seadistustes võivad mõjutada tegelikku tugireaktsiooni.

Usaldusväärne tootmisprotsess peaks hõlmama:

1. Sissetuleva materjali kontrollimine.
2. Vedrumaterjali ja mõõtude kontroll.
3. Vajadusel kontrollitud kuumtöötlus.
4. Vedru eelseadistus ja stabiliseerimine.
5. Valmistatud komponentide mõõtmete kontroll.
6. Montaaži kontrollimine.
7. Külmkoormuse seadistus.
8. Täissõidu koormuse testimine.
9. Reisinäidiku kontrollimine.
10. Lõplik dokumentatsioon ja jälgitavus.

Tianshun väidab, et selle muutuvaid vedrutugesid testitakse enne saatmist koormustesti, kusjuures katsed hõlmavad kindlaksmääratud koormustingimusi ja vedru liikumist. Kohaldatavate tellimuste jaoks saab esitada katsedokumentatsiooni, samas kui projekti nõudmisel saab korraldada ka kolmanda osapoole kontrolli.

Ekspordiprojektide puhul peaksid kliendid enne tootmise alustamist selgitama nõutavad materjalisertifikaadid, kontrolliplaanid, pinnakatte nõuded, mõõtmete tolerantsid ja kohaldatavad standardid.

10. Millised kohandatud valikud on saadaval?

Tööstuslikud torustikud järgivad harva üht universaalset konfiguratsiooni. Isegi kui vedrumehhanism on standardiseeritud, võib ümbritsev paigaldus vajada muudatusi.

Olenevalt projektist võib kohandamine hõlmata järgmist:

• Mittestandardne vertikaalne liikumine.
• Spetsiaalne korpuse kõrgus või läbimõõt.
• Kohandatud ühenduse mõõtmed.
• Erinevad paigalduskonfiguratsioonid.
• Korrosioonikindel riistvara.
• Spetsiaalsed kaitsekatted.
• Roostevabast terasest komponendid agressiivse keskkonna jaoks.
• Tugevad või topeltvedrud.
• Kohandatud reisinäidikud.
• Täiendavad tõste- või paigaldusfunktsioonid.

Tianshun saab töötada tehniliste jooniste, tugigraafikute, torude pingeandmete või kliendi spetsifikatsioonide põhjal. Täpse teabe esitamine pakkumise etapis aitab vältida mõõtmete konflikte ja hilisemaid muudatusi valmistamise või paigaldamise ajal.

11. Milliseid eeliseid võib Tianshun pakkuda?

Tööstuslike ostjate jaoks ulatub muutuva vedrutoe väärtus vedrust endast kaugemale. Õige valik, tootmiskontroll, dokumentatsioon ja tarne koordineerimine mõjutavad projekti lõpptulemust.

Tianshun keskendub tööstuslike torustike tugitoodetele ja pakub nii standardiseeritud kui ka kohandatud muutuva vedrutoe lahendusi. Selle tootevalikus on erinevad vedrutugede konfiguratsioonid ja kandevõimed, mis on mõeldud erinevatele torustike paigutustele.

Kogenud tootjaga töötamise peamised eelised on järgmised:

• Tehnikapõhine valik:Toe valik võib põhineda tegelikel koormus- ja liikumisandmetel, mitte ainult toru läbimõõdul.
• Paindlikud konfiguratsioonid:Vastavalt projekti nõuetele saab kohandada erinevaid paigalduskorraldusi.
• Tehase toodang:Tootmine ja katsetamine toimub kontrollitud tootmisprotseduuride alusel.
• Koormuse testimine:Valmis tugesid saab kontrollida kindlaksmääratud koormuse ja sõidutingimuste suhtes.
• Kohandamine:Arvestada võib erimõõtmeid, materjale, katteid ja ühenduse detaile.
• Projekti tugi:Paigaldusriskide vähendamiseks saab tehnilist teavet enne tootmist üle vaadata.

Tianshunilt hinnapakkumist taotledes saavad kliendid parandada valiku täpsust, esitades tugisildi, töökoormuse, külmkoormuse, vertikaalse liikumise, liikumissuuna, paigalduskõrguse, nõutava standardi, ühenduse tüübi, keskkonnatingimused ja vaba ruumi.

12. Korduma kippuvad küsimused

Mis on muutuva kevadtoetuse peamine eesmärk?

Selle esmane eesmärk on toetada toru, võimaldades samal ajal kontrollitud vertikaalset liikumist. Vedru talub termilist nihet, samal ajal kui tugijõud muutub määratud töövahemikus.

Millal tuleks muutuvat vedrutuge kasutada?

Üldiselt sobib see juhul, kui torusüsteem kogeb vertikaalset liikumist ja sellest tulenev tugikoormuse muutus on torustiku pingeanalüüsi järgi vastuvõetav. Äärmiselt piirava koormuse muutusega kriitilistes kohtades võib selle asemel olla vaja pidevat vedru paigutust.

Millist teavet on vaja muutuva vedrutoe valimiseks?

Kõige kasulikum teave sisaldab kuuma koormust, külma koormust, vertikaalset liikumist, liikumissuunda, toe asukohta, paigaldusmõõtmeid, ühenduse paigutust, töötemperatuuri ja kohaldatavaid projektistandardeid.

Kas Tianshun saab valmistada kohandatud muutuvaid vedrutugesid?

Jah. Tianshun pakub kohandatud konfiguratsioone selliste nõuete jaoks nagu eriline reisimine, korpuse mõõtmed, ühenduskorraldus, materjalid, katted ja paigaldustingimused.

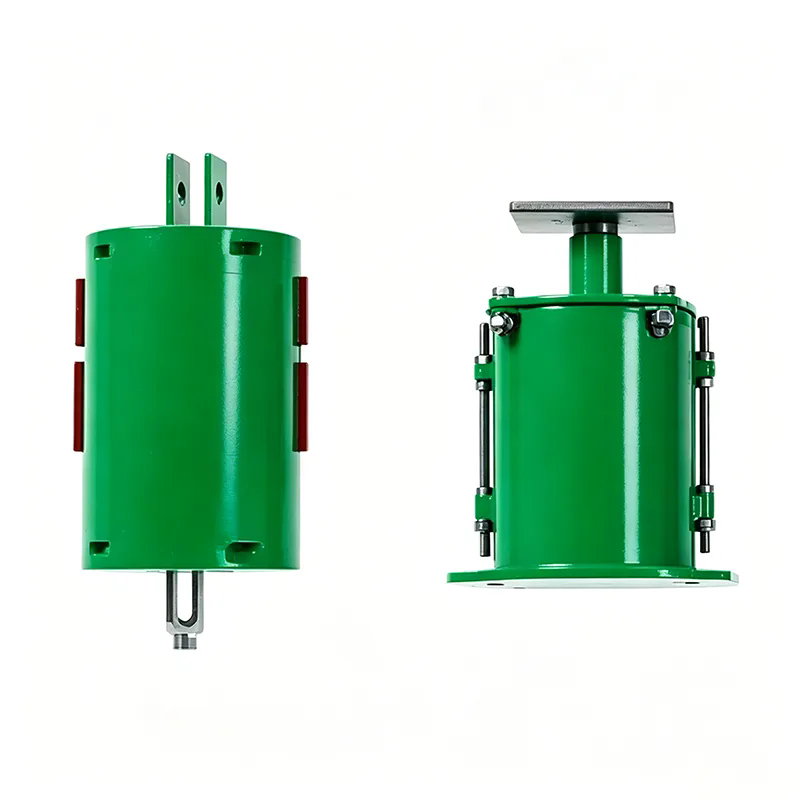

Mis vahe on muutuva vedruga riidepuul ja muutuva vedrutoel?

Vedrumehhanism täidab sama põhifunktsiooni, kuid paigalduskorraldus on erinev. Vedruriide riputatakse tavaliselt peakonstruktsiooni külge, samas kui vedrutugi võib olenevalt konstruktsioonist paigutada toru alla või kõrvale.

Kuidas kevadtuge testitakse?

Testimine võib hõlmata määratud koormuse kontrollimist külmas ja tööasendis, käigu kontrollimist, vedru seadistuse kinnitamist ja valmis koostu kontrollimist. Täpne kontrolliprotseduur sõltub projekti spetsifikatsioonist ja ostunõuetest.

Kas muutuvaid vedrutugesid saab kasutada õues?

Jah. Välisrakendused nõuavad korrosioonikaitse, kattesüsteemide, drenaaži, keskkonnamõjude ja riistvara valiku asjakohast arvessevõtmist. Tianshun võib pakkuda sobivaid pinnatöötlusvõimalusi erinevate töökeskkondade jaoks.

Kas muutuv vedrutugi võib asendada jäika torutugi?

Mitte automaatselt. Toe tüüp tuleb määrata torustiku paigutuse ja pingeanalüüsi põhjal. Muutuva vedru on asjakohane, kui on vaja kontrollitud vertikaalset paindlikkust; jäigad toed jäävad sobivaks, kui liikumine ei ole vajalik või kus piirangud on osa konstruktsioonist.

13. Järeldus

A Muutuva vedrutugipakub praktilist viisi vertikaalse termilise liikumise juhtimiseks, säilitades samal ajal usaldusväärse torutoe. Lubades vedrul muuta oma survet või pikendust toru liikumise ajal, võib see vähendada soovimatuid mõjusid, mis võivad tekkida termiliselt aktiivse torustiku liigsel piiramisel.

Edukas rakendamine sõltub aga enamast kui sobiva koormusega vedru valimisest. Arvestada tuleks kuuma ja külma koormust, vertikaalset liikumist, liikumissuunda, lubatud koormuse varieerumist, paigaldusvahet, kokkupuudet keskkonnaga, ühenduse konfiguratsiooni, tootmiskvaliteeti ja katsetamisnõudeid.

Elektritootmise, naftakeemia, keemilise töötlemise, veeldatud maagaasi, rafineerimistehaste, terase ja muude tööstuslike torustike süsteemide puhul võib õige tugikonstruktsioon aidata parandada mehaanilist stabiilsust ning lihtsustada paigaldamist ja hooldust.

Tianshunpakub muutuva vedrutoe lahendusi standardsete ja kohandatud tööstuslike rakenduste jaoks. Kui teil on torutoe joonis, vedrugraafik, koormusandmed või paigalduse erinõue, saatke projekti üksikasjad Tianshuni meeskonnale tehniliseks hindamiseks ja sobiva konfiguratsiooni saamiseks.Võtke meiega ühendusttäna, et arutada oma muutuva vedrutoe nõudeid ja leida oma torustikuprojektile praktiline lahendus.
