Paindlik paisumisvuuk torujuhtme termilise nihke kompenseerimiseks ja vibratsiooni neeldumiseks

Torujuhtme paisumisvuugid on torusüsteemidesse paigaldatud paindlikud komponendid, mis neelavad soojuspaisumisest ja kokkutõmbumisest põhjustatud mõõtmete muutusi, samuti summutavad vibratsiooni, vähendavad müra ja kompenseerivad väiksemaid paigaldusvigasid. Ilma paisumisvuukideta tekitaks pikkade torujuhtmete termiline kasv tohutu pinge, mis võib kahjustada pumpasid, ventiile, otsikuid ja toru ennast.Yangzhou Tianshuni torujuhtme tehnoloogiatoodab kolme peamist paisumisvuukide perekonda – metallist lõõtsa, kummi ja kangast –, millest igaüks on konstrueeritud konkreetse rõhu, temperatuuri ja keskkonnatingimuste jaoks.

Metallist lõõtsade paisumisvuugid

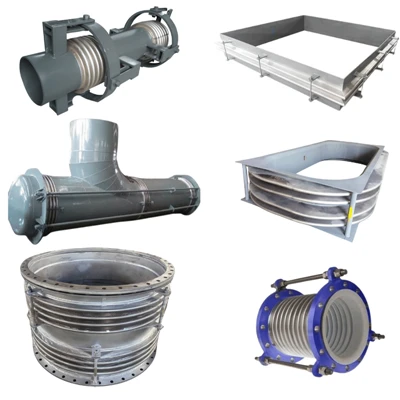

Metallist paisumisvuugid, mida nimetatakse ka lõõtsade paisumisvuukideks, on valmistatud ühest või mitmest keerdunud roostevabast terasest lõõtsaelemendist, mis on kombineeritud otsaliitmikega, nagu äärikud, keevisotsad või keermestatud ühendused. Need on ette nähtud survestatud torusüsteemide jaoks ja suudavad absorbeerida telg-, külg- ja nurkliikumist üksikult või kombineeritult.

Konfiguratsioonid ulatuvad lihtsatest üheteljelistest seadmetest kuni keeruliste seotud, universaalsete, hingedega ja rõhuga tasakaalustatud konstruktsioonideni, mis sisaldavad survejõudu või piiravad liikumist kindlatele tasapindadele. Lõõts on tavaliselt valmistatud 304, 321 või 316 liitrisest roostevabast terasest ning korrodeeriva või kõrge temperatuuriga hoolduseks on saadaval kõrgsulamiga valikud, nagu Inconel või Hastelloy. Rõhuhinnangud hõlmavad täisvaakumit kuni mitmesaja baarini, olenevalt läbimõõdust ja lõõtsakihtide arvust.

Kummist paisumisvuugid

Kummist paisumisvuugid pakuvad kerget vibratsiooni summutavat alternatiivi metallosadele madalama rõhuga rakendustes. Valmistatud tugevdatud sünteetilisest kummist, nagu EPDM, NBR, neopreen või PTFE-vooderdatud variandid, neelavad soojusliikumist, vähendavad konstruktsioonist tulenevat müra ning kompenseerivad torustiku ja seadmete vahelisi nihkeid. Neid kasutatakse laialdaselt veepuhastuses, HVAC-is, pumbajaamades ja kemikaalide ülekandeliinides, kus prioriteetsed on korrosioonikindlus ja löökide neeldumine.

Kanga paisumisvuugid

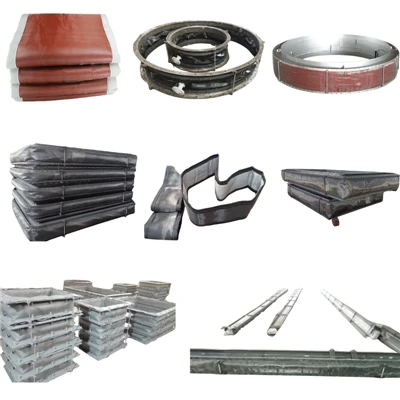

Kangast või mittemetallist paisumisvuugid on mõeldud eelkõige madala rõhuga kanali- ja suitsugaasisüsteemide jaoks, mis töötavad kõrgel temperatuuril. Need koosnevad mitmest kihist kõrge temperatuuriga kangast, isolatsiooni- ja tihendusmaterjalidest, mis on raamitud metallist või terasest. Kangaühendused, mis on võimelised absorbeerima suurel hulgal telg-, külg- ja nurkliikumist väga väikese reaktsioonijõuga, on tavalised elektrijaamades, jäätme-energia rajatistes, tsemendiahjudes ja tööstuslikes väljalaskesüsteemides, mis töötavad kuni 1000 °C ja kõrgemal, kui on sobiv isolatsioon.

Peamised spetsifikatsioonid ja kohandatud projekteerimine

Meie paisumisvuukide valik hõlmab nimiläbimõõtu DN25 (1 tolli) kuni DN4000 (160 tolli) ja suuremaid kohandatud kangaüksuste puhul. Tavalised näost näkku mõõtmed järgivad üldlevinud tööstusnorme ning kohandatud pikkused, liikumismahud ja otsakonfiguratsioonid toodetakse vastavalt tellimusele. Iga liigendit testitakse hüdrostaatiliselt ja vastavalt vajadusele tsüklitesti, kusjuures materjali täielik jälgitavus alates mähist kuni valmis koostuni.

Kõik paisumisvuugid on projekteeritud ja valmistatud vastavalt rahvusvahelistele standarditele, sealhulgas EJMA, ASME B31.1, ASME B31.3, EN 14917 ja GB/T 12777. Omame ka ISO 9001:2015 sertifikaati ja saame tarnida CE-märgisega seadmeid Euroopa turule.

Integreerimine torude tugisüsteemidega

Paisumisvuugid määratakse peaaegu alati torustiku täieliku paindlikkuse analüüsi osana, mis töötavad koos vedrutugede ja jäikade torutugedega, et kontrollida nii liikumist kui ka koormust. Märkimisväärse vertikaalse termilise kasvuga liinidel kannavad muudetavad vedrupuud või konstantsed vedrupuud kannavad toru raskust, samal ajal kui paisumisvuuk neelab aksiaalse ja külgsuunalise nihke. Süsteemide puhul, mis on allutatud dünaamilistele sündmustele, nagu veehaamer või seismiline koormus, paigaldatakse hüdraulilised tõmblused sageli paralleelselt paisumisvuukidega, et piirata äkilist liikumist, võimaldades samal ajal järkjärgulist termilist nihet.

Meie täielik tooteportfell sisaldab ka torujalatsite tugesid, eelisoleeritud torutugesid krüogeensete ja kõrge temperatuuriga liinide jaoks ning täielikku valikut vedruriideid ja -tugesid – võimaldades klientidel hankida paisumisvuugid ja nendega seotud tugiriistvara ühelt tootjalt.

Rakendused erinevates tööstusharudes

Paisumisvuugid on ette nähtud peaaegu igas töötleva tööstuse sektoris: elektritootmine (soojus-, tuuma-, taastuvenergia), nafta- ja gaasitootmine (rafineerimistehased, torujuhtmed, LNG terminalid), vee- ja reoveepuhastus, naftakeemia- ja farmaatsiatehased, kaevandamine ja mineraalide töötlemine, toiduainete ja jookide tootmine, kaugküte ja HVAC-süsteemide ehitus.

Kvaliteet ja teenindus

Iga paisumisvuuk läbib survetesti ja mõõtmete kontrolli enne saatmist meie 35 000 m² suurusest tootmisüksusest Hiinas Jiangsus. Meie insenerimeeskond toetab kliente liikumisarvutuste, materjalivaliku juhiste ja kohandatud disaini ülevaatustega. Standardne tarneaeg kestab olenevalt suurusest ja keerukusest kaks kuni neli nädalat ning eelneval kokkuleppel saab vastu võtta kiirtellimusi. Rohkem kui 14-aastase kogemusega torujuhtmekomponentide tarnimisel enam kui 45 riiki teenindame EPC töövõtjaid, inseneribüroosid ja lõppkasutajaid kogu maailmas.

Korduma kippuvad küsimused

Millist paisumisvuuki peaksin valima – metallist, kummist või kangast?

Valige rõhu, temperatuuri ja kandja põhjal. Metallist lõõtsaühendused taluvad kõrget rõhku ja laia temperatuurivahemikku ning on protsessitorustike jaoks vaikimisi. Kummiühendused on suurepärased vibratsiooni summutamise ja korrosioonikindlusega vees ja pehmetes kemikaalides. Kangast liitekohti kasutatakse suure läbimõõduga madala rõhu ja kõrge temperatuuriga kanalite, näiteks suitsugaaside ja väljalaskesüsteemide jaoks.

Milliseid liigutusi suudab paisumisvuuk vastu võtta?

Sõltuvalt konstruktsioonist võivad paisumisvuugid kas üksikult või kombineeritult absorbeerida aksiaalset (surumine/pikendus), külgsuunalist (risti nihe) ja nurkliikumist (pöörlemine). Üksikud lõõtsaüksused tegelevad peamiselt aksiaalse liikumisega, samas kui universaalseid, hingedega ja kardaankonstruktsioone kasutatakse külg- ja nurknihkeks.

Kas ma vajan paisumisvuugi paigaldamisel vedrutugesid?

Enamasti jah. Paisumisvuugid neelavad soojusliikumist, kuid ei ole ette nähtud toru raskuse kandmiseks. Muutuva vedruga riidepuud või konstantsed vedrupuud toetavad toru ja sisu tühikoormust, võimaldades samal ajal paisumisvuukil vabalt liikuda. Õige toe valik on osa täielikust toru pingeanalüüsist.

Milliseid standardeid teie paisumisvuugid järgivad?

Meie metallist paisumisvuugid on konstrueeritud vastavalt EJMA standarditele ja vastavad standarditele ASME B31.1, ASME B31.3, EN 14917 ja GB/T 12777. Kummist ja kangast osad järgivad kohaldatavaid ISO, EN ja ASTM standardeid. CE-märgis ja kolmanda osapoole kontroll on saadaval nõudmisel.

Milline on paisumisvuugi tüüpiline kasutusiga?

Kasutusiga sõltub temperatuurist, rõhust, liikumistsüklitest, kandja korrosioonist ja paigalduskvaliteedist. Õige suurusega ja paigaldatud metallist lõõtsaühendus kestab tavapärases tööstuslikus kasutuses tavaliselt 10–20 aastat. Kummi- ja kangaühendused on üldiselt lühema elueaga ja neid peetakse vahetatavateks kuluvateks esemeteks. Soovi korral saame pakkuda konkreetsete lõõtsade konstruktsioonide väsimustsükli andmeid.
