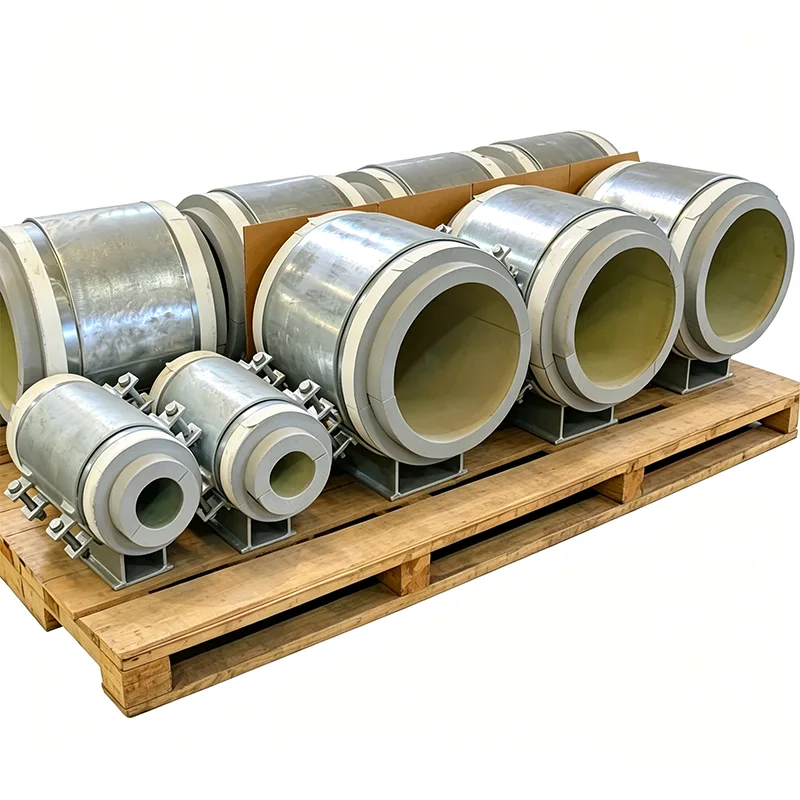

Eelisoleeritud torutoed nafta ja gaasi jaoks

Nafta- ja gaasijuhtmed liiguvad rohkem kui lihtsalt toode. Need liigutavad vahale kalduvat toorainet, mis peab jääma üle hangumistemperatuuri, niisket gaasi, mis võib külmas kohas moodustada söövitavaid hüdraate, ja kõrgsurvekondensaati, mis ringleb läbi kiirete temperatuurikõikumiste. Nendes teenustes on isoleerimata torutugi enamat kui energialeke – see on protsessiohutusrisk ja korrosiooni alguspunkt. Korralikult eelisoleeritud tugi kõrvaldab külmasilla, integreerib aurukindla ümbrise ja saabub kohapeale ühe koormustestitud koostuna. Ei mingit kohapeal valmistatud isolatsiooni. Ei mingit oletust.

Yangzhou Tianshun on tarninud eel-, kesk- ja allavoolu nafta- ja gaasiprojektidele eelisoleeritud tugesid alates 2012. aastast. Meie sõlmed on praegu kasutusel kõrbetootmise kollektorites, avamereplatvormi püstikutes ja rafineerimistehaste auru jälgimisliinides enam kui 45 riigis. Ehitame need toime konkreetsete väljakutsetega, mis eristavad nafta- ja gaasitorustikke: hapud hooldusmaterjalid, vastupidavus reaktiivlennukile ja isolatsioon, mis ei halvene süsivesinike sisse imbumisel.

Materjalid, mis on valitud hapu ja söövitava keskkonna jaoks

Nafta- ja gaasirajatistes võib tugiteras kokku puutuda H₂S, kloriidide ja soolaga koormatud õhuga – mõnikord kõik kolm korraga. Me ei riski materjali valikuga. Haputeenindusrakenduste jaoks hangime süsinikterasest plaate ja sektsioone, mis on HIC-testitud (vesinikust põhjustatud pragunemine) vastavalt NACE TM0284-le ja valmis toe saab tarnida täielikult kooskõlas NACE MR0175 / ISO 15156. Kui kloriidid on põhiprobleemiks – avamere pealispinnad, rannikuäärsed terased, rannikuäärsed terased6 – toetame kere ja 31 klemmid6. poltidega, eemaldades galvaanilise korrosiooni ohu.

Isolatsiooniplokk ise on suletud rakuga, et takistada süsivesinike neeldumist. Tooraine-, kondensaat- või kütteõli vedavate liinide puhul väldime avatud elemendiga materjale, mis tõmbavad õli ära ja kaotavad soojustõhususe. Klaasklaas ja suure tihedusega PIR on meie vaikevalikud, mille keemilist ühilduvust on testitud eeldatava lekkega kokkupuute suhtes.

Hoiame soojust seal, kus protsess seda vajab

Nafta ja gaasi eelisoleeritud torutoed ei tööta alati aurutemperatuuril, kuid neid kuumutatakse või jälgitakse sageli, et sisu voolaks. Tugi, mis laseb soojusel ühel hetkel välja pääseda, võib põhjustada lokaalset jahtumist, mis põhjustab vaha ladestumist, hüdraadi moodustumist või viskoossuse suurenemist. Meie eelisoleeritud tugedes kasutatakse konkreetse projekteerimistemperatuuri jaoks valitud kandvat isolatsiooniplokki:

Alla nulli kuni 85 °C: kõrge tihedusega PIR gaasi töötlemise külmkastide, vedelgaasi hoidmiseks ja jahutatud vee gaasidehüdratatsiooniseadmeteks.

Kuni 140°C: kõrgendatud temperatuurireitinguga PIR toornaftaliinide ja kuuma õlisüsteemide jaoks.

Kuni 400°C: kaltsiumsilikaat aurujäljega bituumeniliinide, termiliste õlikütteseadmete ja rafineerimistehaste torustike jaoks.

Ploki paksus vastab täpselt toru isolatsiooni spetsifikatsioonile ja survetugevust kontrollitakse täieliku hüdrotesti koormuse suhtes – kuna kasutuselevõtu ajal muljuv plokk ei isoleeri midagi.

Tulekaitse, mis võidab aega

Avamereplatvormil või gaasitehases eemaldab tulekahju ajal kokku varisev tugisõlm torult tõkked, mis võib põhjustada rebenemise ja eskaleerumise. Saame integreerida passiivse tulekaitse otse eelisoleeritud alusesse: paisuv või endotermiline matt ühendatakse terasaluse ja külgseintega voodri all ning koostu saab sertifitseerida nii, et see säilitab kandevõime kindlaksmääratud aja jooksul joa (ISO 22899) või tselluloosi tulega (ISO834) kokkupuutel. See muudab toe osaks ohutussüsteemist, mitte ainult energiasäästlikuks komponendiks.

Tehases integreeritud aurutõke kõrvaldab saidi CUI riskid

Isolatsioonialune korrosioon on paljude nafta- ja gaasitehaste kõige kallim kontrolli- ja remondiartikkel. Peaaegu alati algab see toetuspunktist, kus aurutõke lõigatakse käsitsi ja suletakse teibiga, mis kaotab mõne suve pärast nakkumise. Meie toed on varustatud pideva metallist tihenduskraega, mis on tehases tugikorpuse külge keevitatud. Töökoha meeskond juhib toru isolatsiooniümbrise otse sellele kraele ja tihendab selle kindlaksmääratud liimi- või survepaelaga. Tulemuseks on aurukindel üleminek, mida saab visuaalselt väljastpoolt kontrollida – ja mis ei avane kaks aastat hiljem.

Iga audiitori jaoks on dokumentatsioon valmis

Iga nafta ja gaasi eelisoleeritud torutoed, mida pakume nafta- ja gaasiprojektile, sisaldab:

EN 10204 Tüüp 3.1 materjalisertifikaadid HIC-testi tulemustega, kus on ette nähtud hapu teenus.

Isolatsiooniplokkide andmelehed survetugevuse, soojusjuhtivuse ja tulekindlusega.

NDT aruanded kõigi keevisõmbluste kohta, sealhulgas PT/MT ja radiograafia, kui seda taotletakse.

Mõõtmete lõppkontrolli ja koormustesti sertifikaadid.

CE-märgis ja toimivusdeklaratsioon vastavalt EL 305/2011, kui see on asjakohane.

Tüüpilised nafta- ja gaasirakendused

Kaevupeade tootmiskollektorid ja kogumisliinid (maisel ja avamerel)

Gaasi dehüdratsiooni ja happegaaside eemaldamise seadmed

LPG ja maagaasi hoiu- ja ülekandetorustik

Rafineerimistehase protsessiüksused: toorest destilleerimine, hüdrokrakkimine, reformimine

Bituumen- ja raskeõliküttega liinid

Avamereplatvormi ülaosa ja FPSO protsessimoodulid

Miks Tianshun nafta ja gaasi eelisolatsiooniga tugedele?

Mõistame, et nafta- ja gaasitoe spetsifikatsioon on tihe materjalinõuete, NACE vastavusklauslite ja tulekaitsenõuetega. Meie insenerid lugesid neid tehnilisi andmeid rida-realt enne ühe joonise koostamist. Saame viidata teie toruklassile, isolatsioonistandardile ja konstruktsioonikoormusele, et tarnida üks komplekt, mis kontrollib iga kasti – ja me toetame seda koos dokumentidega, mis seda tõendavad. Üle 70% meie klientidest tulevad tagasi järgmise projekti jaoks, mis on tugevaim tunnistus, mida saame pakkuda.

KKK

K: Kas teie tugesid saab kasutada hapu teeninduskeskkondades?

V: Jah. Pakume tugesid HIC-testitud terasest ja NACE MR0175/ISO 15156 vastavusest hapugaasi ja toornafta rakenduste jaoks.

K: Kas pakute tulekindlaid versioone?

V: Jah. Saame integreerida passiivse tulekaitse, mis on määratud reaktiivtule (H-60 või J-60) või tselluloostulega, säilitades kandevõime kogu nimiperioodi jooksul.

K: Kuidas vältida isolatsiooni õli või kemikaalide imamist?

V: Kasutame suletud elemendiga materjale, nagu kärgklaas või PIR, mis on vastupidavad vedelate süsivesinike neeldumisele. Avatud kambriga isolatsioon ei ole kunagi ette nähtud õli ja gaasi jaoks ilma kaitsetõkketa.

K: Kas toed suudavad taluda raskeseinaliste torude kõrgeid punktkoormusi?

V: Absoluutselt. Arvutame laagrirõhu nii töö- kui ka hüdrotesti tingimustes ning valime vastavalt sellele isolatsiooniploki klassi.

Iga toode on enne tarnimist täielikult ettevõttesiseselt testitud

Enne saatmist läbib iga toode täieliku ettevõttesisese testimisprogrammi. See programm hõlmab mõõtmete ja visuaalset kontrolli, PMI-d (positiivne materjali identifitseerimine), kõvaduse testimist, MT/PT mittepurustavat katset, kui see on asjakohane, vedrukoormuse testimist koormuse ja nihke kõveratega ja katte paksuse mõõtmist. Tehase testimise aruanded (FTR) ja materjali testimise aruanded (MTR) on saadetisega kaasas.

See ettevõttesisene testimine ei ole ILAC-i akrediteeritud kolmanda osapoole testimine

Kui on vaja kolmanda osapoole kontrollimist või laboratoorset testimist, saab selle korraldada eraldi valikulise teenusena.

Valikulised kolmanda osapoole kontrolliteenused (eraldi tsiteeritud)

1. Materjali testimine

Saadaval on keemilise koostise analüüs, tõmbekatse, Charpy madala temperatuuriga löögikatse ja kõvaduse testimine.

2. Keevitage NDT

Võib pakkuda magnetosakeste testimist (MT), vedeliku läbitungimise testimist (PT), ultraheli testimist (UT) ja radiograafilist testimist (RT).

3. Vedrukoormuse testimine

Kaasas on koormuse-nihke kõverad.

4. Kuumtsinkimine / epoksükatte korrosioonikaitse kontroll

5. Tunnistatud testimine, tehase järelevalve ja saatmiseelne kontroll (PSI)

Mis teeb meid erinevaks

Võrreldes LISEGA rahvusvahelise torude tugisüsteemiga

Koormuste täpsuse, testimisstandardite ja dokumentatsioonisüsteemide jaoks kasutame oma etalonina LISEGA rahvusvahelist torude tugisüsteemi.

Rohkem kui tavaline kodumaine tootja

Tavaline kodumaine tootja tarnib tavaliselt ainult toodet. Me läheme kaugemale, pakkudes iga vedruüksusega koormuse-nihke kõverat. Aitame korraldada ka kolmandate osapoolte SGS-i testimist ja ülevaatusi ning toetame välismaiste projektide PE/CPE inseneride dokumentide ülevaatamist.
