Hüdraulilised tõkked on kiirustundlikud piiramisseadmed, mida kasutatakse torusüsteemide ja seadmete kaitsmiseks äkiliste dünaamiliste koormuste (nt seismilised sündmused, veehaamer, auruhaamer, tuulepuhangud ja pumba väljalülitamise siirded) eest, võimaldades samas takistamatult aeglast liikumist soojuspaisumisest ja kokkutõmbumisest. Erinevalt vedrutugedest, mis kannavad toru raskust, ei kanna hüdraulilised sulgurid tavalistes töötingimustes staatilist koormust; need lülituvad sisse ainult siis, kui toru kiirus ületab eelseadistatud läve.
Yangzhou Tianshuni torujuhtme tehnoloogiatoodab elektritootmis-, naftakeemia- ja tuumatorustikusüsteemides kasutamiseks mõeldud hüdraulilisi snubbereid. Iga seade kasutab suletud silindris läbi hüdrovedeliku liikuvat kolvi. Aeglastel kiirustel, mis on tüüpilised termilisele kasvule, läbib vedelik vabalt läbi kalibreeritud avade ja snubber avaldab tühist takistust. Kui äkiline sündmus liigutab toru käivituskiirusest kiiremini, muutub düüsi vool piiratuks, vedeliku rõhk tõuseb ja sulgur lukustub jäigale tõkestusrežiimile, kandes dünaamilise koormuse üle hoone konstruktsioonile.

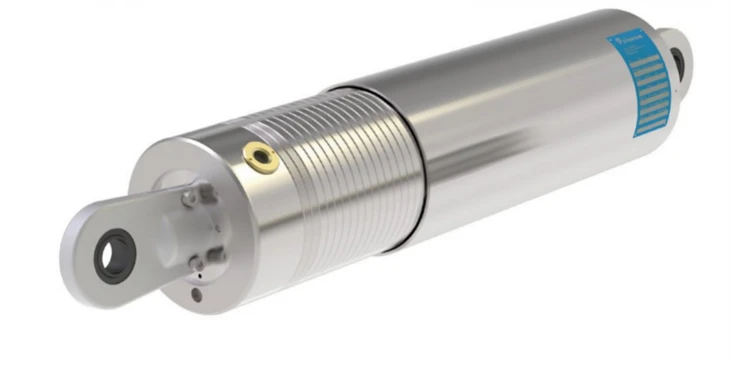

Meie standardsetel hüdraulilistel snubberitel on süsinikterasest või legeerterasest silinder, korrosioonikindla kattega karastatud kolvivarras ja suure jõudlusega hüdraulikavedelik, mis on ette nähtud laia temperatuurivahemiku jaoks. Otsaühendused on saadaval mitmes konfiguratsioonis, sealhulgas varda aas, klahv, kuulliigend ja keermestatud otsad, mis võimaldavad paigaldada mis tahes asendis – horisontaalselt, vertikaalselt või nurga all.
Iga snubber on tehases täidetud, pitseeritud ja eelnevalt testitud. Sisemine termiline kompensatsioon võtab arvesse ümbritseva õhu temperatuuri kõikumisest tingitud vedeliku mahu muutusi, vältides vale lukustumist või soovimatut eelkoormust tavakasutuses.
Kohandatud raskeveokite üksuste kandevõime ulatub ligikaudu 5 kN kuni 500 kN ja rohkem. Standardsed käigud on 100 mm, 150 mm, 200 mm, 300 mm ja 500 mm, soovi korral on saadaval ka pikemad käigud. Käivituskiirus – kiirus, millega tõrjuja liigub vabalt liikumiselt piirangule – on tavaliselt kalibreeritud vahemikus 5 mm/s kuni 50 mm/s sõltuvalt projekti spetsifikatsioonist ja seda saab reguleerida vastavalt individuaalsetele paigaldusnõuetele.
Standardseadmete töötemperatuuri vahemik on -40 °C kuni +120 °C, spetsialiseeritud rakenduste jaoks on saadaval kõrgtemperatuurilised variandid ja tuumapuhastusega vedelikud.
Meie hüdraulilised snubbers on projekteeritud ja testitud vastavalt kohaldatavatele rahvusvahelistele standarditele, sealhulgas MSS SP-69, ASME B31.1, ASME B31.3 ja IEEE tuumateenistuse nõuetele. Iga üksus läbib enne tarnimist funktsionaalse testimise, rõhutesti ja lekketesti. Tuuma- ja kõrgtehnoloogiliste projektide jaoks saame pakkuda täielikku kvalifikatsioonidokumentatsiooni, sealhulgas tsüklitestide, keskkonna vananemise ja seismilise kvalifikatsiooni aruandeid.
Hüdraulilised tõmblused on ette nähtud kõikjal, kus torusüsteem peab termilistes tingimustes vabalt liikuma, kuid peab olema dünaamiliste sündmuste eest kaitstud. Esmased paigaldised hõlmavad peamisi aurutorusid ja toiteveetorustikke soojus- ja tuumaelektrijaamades, reaktori jahutusvedeliku ahelaid, veeldatud maagaasi ja veeldatud naftagaasi ülekandeliine, rafineerimistehaste ahjude väljalasketorustikke, kõrgsurveprotsessiliine ja maavahelisi torujuhtmeid seismilistes tsoonides.
Hüdraulilised sulgurid on peaaegu alati osa terviklikust torutoeskeemist, mis töötavad koos teiste komponentidega, mitte ei asenda neid. Muutuvad vedrupuud ja konstantsed vedrupuud kannavad toru raskust ja võimaldavad aeglast termilist liikumist, samal ajal kui snubbers pakuvad paralleelset dünaamilist piiramist samades või külgnevates tugipunktides. Metallist lõõtsade paisumisvuukitega varustatud liinidel kaitsevad lõõtsad mööduvate sündmuste ajal lõõtsa ülepikenemise või kokkusurumise eest.
Meie laiem tootevalik hõlmab torustiku täielikku tuge ja paindlikkuse paketti: igat tüüpi vedrutoed ja vedrupuud, jäigad torutoed, torujalatsite toed, eelisoleeritud torutoed külma- ja kuumateeninduseks ning terve rida paisumisvuuke. See võimaldab EPC töövõtjatel ja lõppkasutajatel hankida tõkkeid, tugesid ja laienduskomponente ühelt tootjalt, lihtsustades kooskõlastamist ja kvaliteedivastutust.

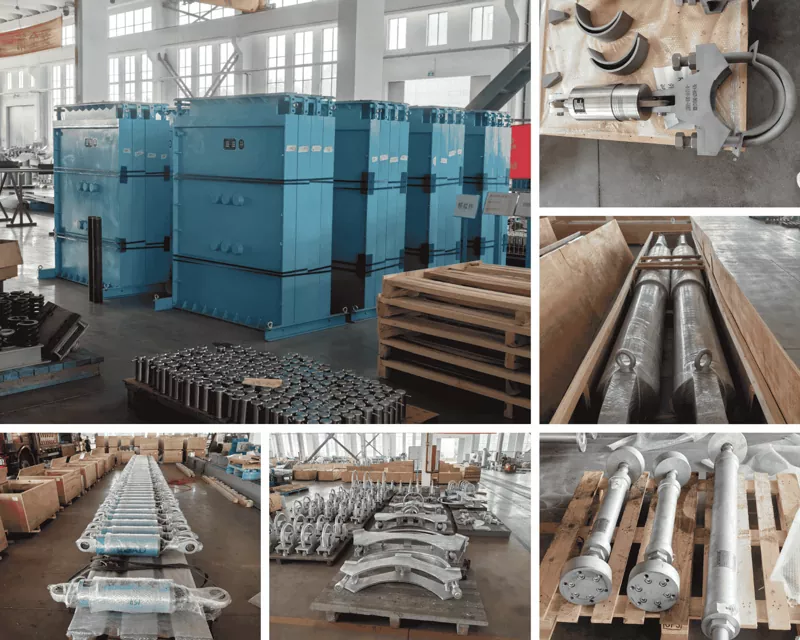

Iga hüdrauliline snuber on kokku pandud ja testitud meie ettevõttesiseses rajatises vastavalt meie ISO 9001:2015 kvaliteedijuhtimissüsteemile. Toetame kliente suuruse abi, paigaldusjuhiste ja plaaniliste hooldussoovitustega. Kataloogiüksuste standardne tarneaeg on kolm kuni viis nädalat, kiirendatud tootmine on saadaval eelneval kokkuleppel. Üle 14-aastase kogemusega torujuhtmekomponentide tarnimisel enam kui 45 riiki pakume nii valmis- kui ka täielikult kohandatud lahendusi kriitiliste infrastruktuuriprojektide jaoks kogu maailmas.
Mis vahe on hüdraulilisel snubberil ja vedruriideil?
Vedrupuud on kandvad toed, mis kannavad toru raskust, võimaldades samas termilist liikumist. Hüdraulilised snubbers ei kanna staatilist koormust; need on piiravad seadmed, mis jäävad aeglasel soojuskiirusel vabalt liikuma, kuid lukustuvad jäigalt äkilise dünaamilise sündmuse, nagu maavärin või veehaamer, korral. Need kaks paigaldatakse sageli koos samasse toru asukohta.
Mida tähendab "käivituskiirus"?
Päästikukiirus ehk lukustuskiirus on kolvi kiirus, mille juures snuber lülitub väikese takistusega vaba liikumiselt jäigale tõkestusrežiimile. See kalibreeritakse sisemiste vooluavade suuruse reguleerimisega. Tüüpilised väärtused jäävad vahemikku 5 mm/s kuni 50 mm/s, mis on valitud nii, et normaalne termiline kasv ei jõua kunagi käivituskiiruseni, kuid dünaamilised sündmused ületavad selle alati.
Kas hüdraulilised sulgurid vajavad hooldust?
Jah, aga pikkade vaheaegadega. Normaalsetes töötingimustes soovitame ülevaatust iga kolme kuni viie aasta järel ja täielikku kapitaalremonti, sealhulgas vedeliku vahetamist ja tihendi uuendamist, iga kümne aasta järel. Kasutusiga sõltub temperatuurist, tsüklite arvust ja keskkonnatingimustest. Tõsised hooldus- või tuumarakendused järgivad projekti spetsifikatsioonis lühemaid kontrolliintervalle.
Kas snubberit saab paigaldada igas suunas?
Jah. Hüdraulilised sulgurid toimivad igas asendis – horisontaalselt, vertikaalselt või kaldsuunas –, sest kolb toimib puhtal aksiaalsel pingel ja survel sõltumata raskusjõust. Otsaühendused (klahv, kuulliigend, varda aas) valitakse vastavalt paigaldusnurgale ja konstruktsiooni kinnituse tüübile.
Kuidas ma saan oma torusüsteemi hüdraulilise snubberi suurust määrata?
Suuruse määramine põhineb maksimaalsel dünaamilisel koormusel, mida snubber peab piirama, ja kogu termilisel löögil, mida see peab taluma ilma põhja langemata. Dünaamilised koormused tulenevad tavaliselt torude pingeanalüüsist seismilise, veehaamri või tuulekoormuse korral. Meie insenerimeeskond saab aidata suuruse määramisel, kui esitate eeldatava koormuse, vajaliku käigu, töötemperatuuri ja kohaldatava projektikoodi.
