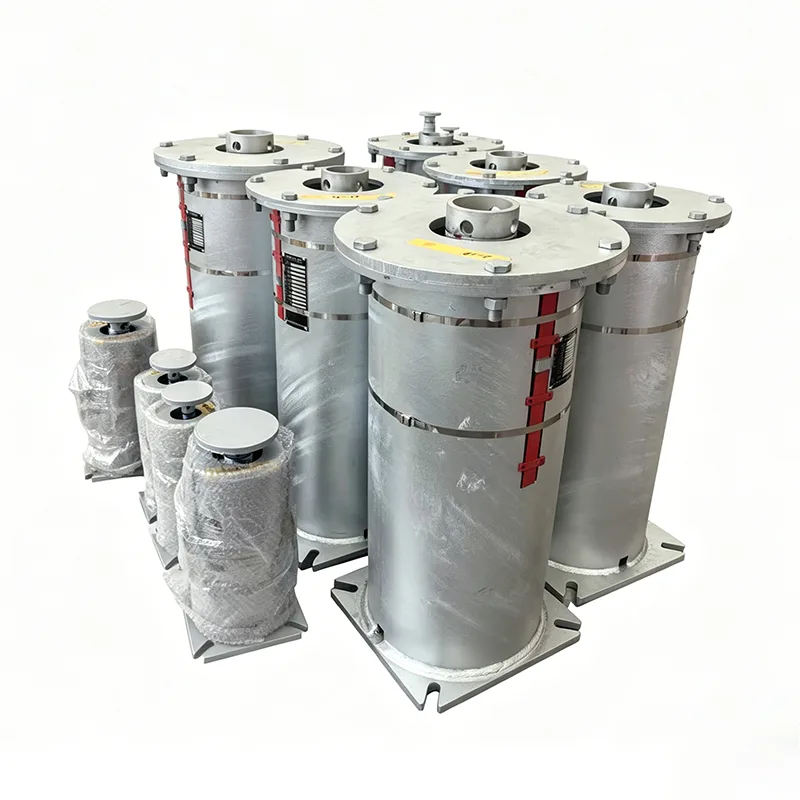

Soojuselektrijaama muutuv vedrutugi

Soojuselektrijaamade keerulistes auru-vee, suitsugaaside ja õhu ning tolmsöe torujuhtmesüsteemides on drastilistest temperatuurimuutustest põhjustatud torujuhtmete termiline nihkumine süsteemi ohutust ohustav põhioht. Yangzhou Tianshun Pipeline Technology Co., Ltd. on toetanud 14 aastat kestnud tehnilist kogunemist torujuhtme tugivaldkonnas, mis on spetsiaalselt välja töötanud soojuselektrijaama muutuva vedrutoe soojusenergia töötingimuste jaoks. Momenditasakaalu põhimõttel konstrueeritud toode annab torujuhtmetes vertikaalse termilise nihke korral pideva elastse tugijõu, neelab ja kompenseerib tõhusalt nihkepinget, hoiab ära torujuhtmete ja ühendatud seadmete kahjustamise lisapingest ning tagab elektrijaamade pikaajalise ohutu töö.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Toote tehnilised andmed

Muutuva vedruriide tabel	Näide
Riidepuu tüüp / konfiguratsioon	Tüüp A, B, C, D, E, F, G
Vedru suurus / nr.	Nr 0 - nr 22
Reisivahemik	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Töökoormus	0,2 kN - 400 kN
Paigaldatud koormus (külmkoormus)	kN / kgf
Töökoormus (kuum koormus)	kN / kgf
Liikumise suund	Üles / alla
varieeruvus (%)	≤ 25% (standardne)
Pinnatöötlus	Kuumgalvk/värvitud
Korpuse materjal	Süsinikteras (Q235/Q355)

Tehniline rakendus ja väärtus

Soojuselektrijaamade torustikusüsteemidel on ülikõrged nõuded kandeosade töökindlusele. Soojuselektrijaama muutuva vedrutoe projekteerimisel oleme võtnud täielikult arvesse praktilisi tehnilisi valupunkte:

Lisapinge kõrvaldamine: etteantud koormuse-nihke vahemikus säilitavad vedrumoment ja koormusmoment alati dünaamilise tasakaalu, vältides torujuhtme deformatsiooni või vuugi lekkimist, mis on põhjustatud soojuspaisumisest ja külmast kokkutõmbumisest.

Täpne külmseisundi seadistus: Tootja teostab eelsurve seadistust rangelt vastavalt kasutaja pakutavale paigalduskoormusele ja fikseerib näidikuplaadi teoreetilise külma oleku tööasendisse positsioneerimisplokkide kaudu, tagades, et vedru on kohapealse paigaldamise ajal ajutiselt jäigas olekus ja väldib juhuslikku pinget ehituse ajal.

Intuitiivne töö- ja hooldusseire: välise nihke näidiku plaadi konstruktsioon võimaldab operaatoritel ja hoolduspersonalil intuitiivselt kontrollida, kas vedrutoe nihkumine töökoormuse all on konstruktsiooniga kooskõlas pärast torujuhtme tavakasutuselevõtmist, hõlbustades ennetavat hooldust.

Range kvaliteedikontroll ja paigaldusspetsifikatsioonid

Iga toode läbib enne tarnimist põhjaliku ettevõttesisese testimise

Ettevõttesisesed testimiskatted

Mõõtmete ja visuaalne kontroll, PMI (positiivne materjali identifitseerimine), kõvaduse testimine, MT/PT mittepurustav katse (vajadusel), vedrukoormuse katsetamine koormuse ja nihke kõveratega ja katte paksuse mõõtmine. Tehase testimise aruanded (FTR) ja materjali testimise aruanded (MTR) on saadaval.

Märkus: ettevõttesisene testimine ei ole ILAC-i akrediteeritud kolmanda osapoole testimine

Kolmanda osapoole kontrollitud testimine või laboratoorsed testid on saadaval valikulise, eraldi noteeritud teenusena.

Valikulised kolmanda osapoole kontrolliteenused (eraldi tsiteeritud)

1. Materjali testimine

Keemilise koostise analüüs, tõmbekatse, Charpy madala temperatuuriga löögikatse ja kõvaduse testimine.

2. Keevitage NDT

Magnetosakeste testimine (MT), vedeliku läbitungimise testimine (PT), ultraheli testimine (UT) ja radiograafiline testimine (RT).

3. Vedrukoormuse testimine

Kaasa arvatud koormuse-nihke kõverad.

4. Kuumtsinkimine / epoksükatte korrosioonikaitse kontroll

5. Tunnistatud testimine, tehase järelevalve ja saatmiseelne kontroll (PSI)

Meie eelised

Võrreldes LISEGA rahvusvahelise torude tugisüsteemiga

Meie toodete laadimise täpsus, testimisstandardid ja dokumentatsioonisüsteemid on võrreldavad LISEGA rahvusvahelise torude tugisüsteemiga.

Mis meid eristab

Erinevalt tavalistest kodumaistest tootjatest, kes tarnivad ainult toodet ise, anname iga vedruüksuse juurde koormuse-nihke kõvera. Samuti hõlbustame kolmandate osapoolte SGS-i testimist ja ülevaatusi ning toetame välismaiste projektide PE/CPE inseneride dokumentide ülevaatamist.

Miks valida Tianshuni soojuselektrijaama muutuva vedrutugi?

Rikkalik kogemus soojusenergiaprojektides: tooteid kasutatakse laialdaselt kodu- ja välismaal soojuselektrijaamade auru-veetorustike ja katlaseadmete rippsüsteemides ning need on vastu pidanud mitme seadme käivitamise ja seiskamise tsüklite katsetele.

Kohandatud tehniline tugi: pakume kogu protsessi tehnilisi teenuseid alates torujuhtme pinge arvutamisest, tüübi valikust ja sobitamisest kuni kohapealse paigaldusjuhendini, tagades, et iga tugi vastab täpselt töötingimustele.

Stabiilne tarneahela tarnimine: tuginedes automatiseeritud tootmisliinidele ja täielikele testimisseadmetele meie Jiangsu baasis, tagame materjalide õigeaegse ja kvaliteetse tarnimise suuremahuliste soojusenergiaprojektide jaoks.

Täielik elutsükli tugi: koostame eksklusiivsed projektifailid ning anname seiskamishoolduse ajal seisukorra hindamise ja asendamise juhiseid, vähendades elektrijaamade töö- ja hooldusriske.
