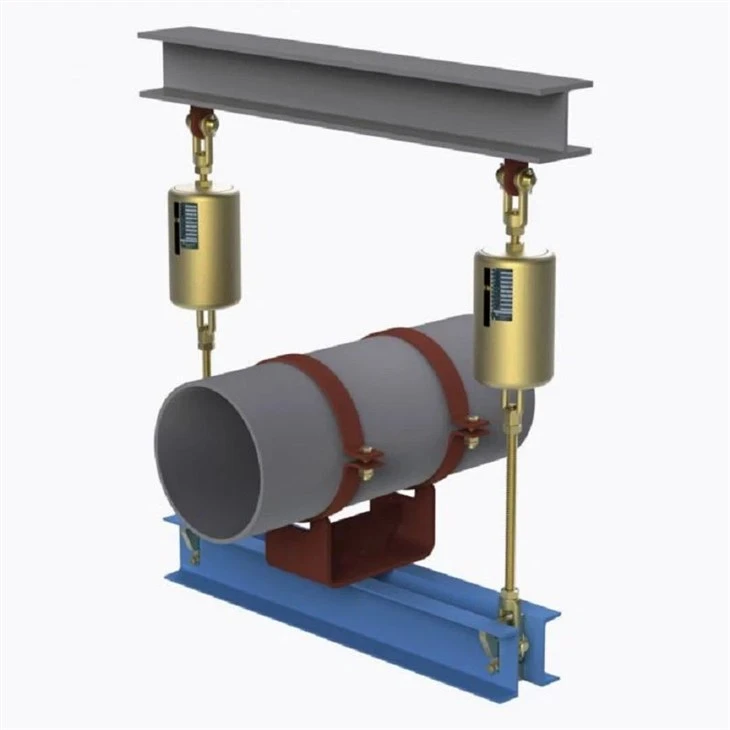

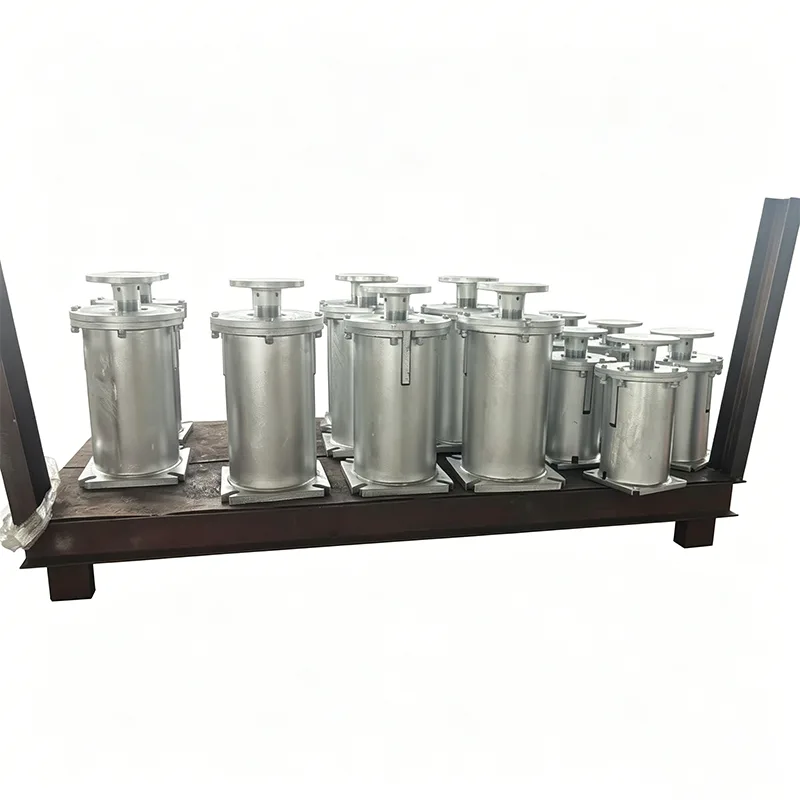

Reguleeritav muudetav vedruriide torujuhtme termilise liikumise jaoks koos muutuva koormuse toega

Muudetavad vedrupuud, tuntud ka kui muutuvad vedrutuged, on tööstuslikes torusüsteemides kõige laialdasemalt kasutatav torutoe tüüp. They provide a supporting force that varies proportionally with spring deflection as the pipe moves vertically due to thermal expansion or contraction. Rakendustes, kus termiline nihe on mõõdukas ja kontrollitud koormuse varieeruvus on vastuvõetav, pakuvad muudetavad vedruriipsud kulutõhusat ja kompaktset lahendust võrreldes konstantsete vedrutugedega.

TootjaYangzhou Tianshuni torujuhtme tehnoloogia, our variable spring hangers use high-grade alloy steel coil springs housed in a robust steel casing. Kui toru liigub paigaldatud asendist üles või alla, surub vedru vastavalt kokku või sirutub välja, muutes reaktsioonijõudu otseses proportsioonis käigupikkuse ja vedru kiirusega. Iga seade kalibreeritakse tehases kindlaksmääratud külmale, kuumale koormusele ja sõidusuunale, tagades prognoositava jõudluse alates paigaldamisest kuni kasutamiseni.

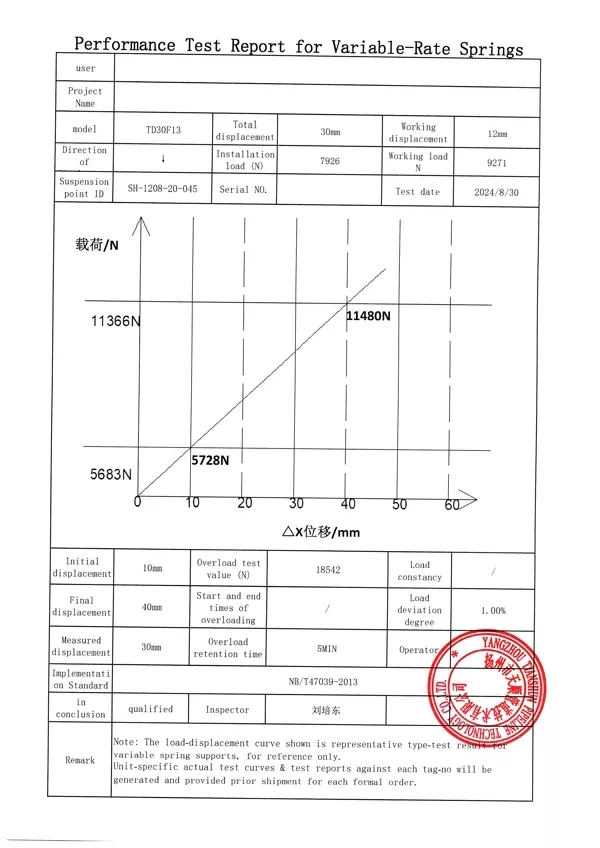

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Toote tehnilised andmed

Disaini omadused ja koormuse varieeruvus

A key parameter when selecting a variable spring hanger is the load variation percentage — the difference between cold and hot load divided by the operating load. Enamik tehnilisi spetsifikatsioone nõuavad, et see väärtus jääks üldteenuse puhul alla 25% ja kriitiliste seadmete ühenduste puhul alla 6%. Kui nihe on piisavalt suur, et koormuse kõikumine ületaks vastuvõetavaid piire, on selle asemel ette nähtud konstantsed vedrupuud.

Meie standardsed muudetavad vedrutoed on loodud selleks, et hoida koormuse kõikumine tüüpilistes projektipiirangutes kogu nende tööpiirkonnas ning igale seadmele on selgelt märgitud selle vedru kiirus, külmkoormuse seadistus ja liikumissuund lihtsaks paigaldamiseks ja kasutuselevõtuks.

Standardseeria ja tehniline valik

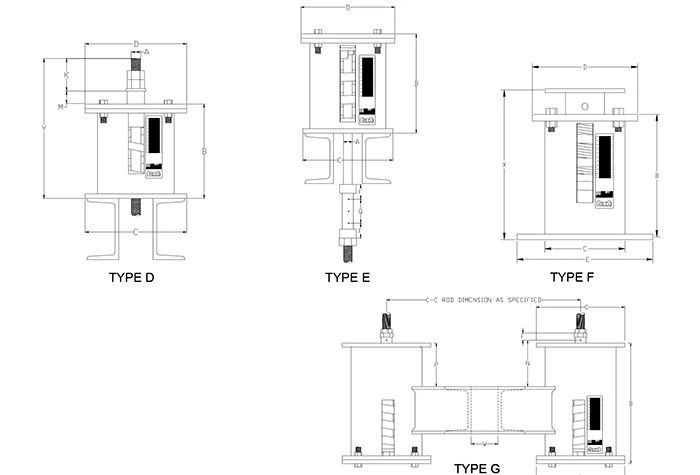

We offer variable spring hangers in multiple mounting configurations including top-suspended, base-mounted, and side-mounted designs, covering load capacities from approximately 0.02 kN up to 40 kN across standard spring sizes. Standardsed käiguvahemikud hõlmavad 30 mm, 60 mm, 90 mm, 120 mm ja 150 mm, soovi korral on saadaval ka spetsiaalsed käigud.

Vedruelemendid on toodetud 60Si2Mn või 50CrVA vedruterasest ning korpused on saadaval kuumtsingitud, epoksüvärviga või roostevabast terasest viimistlusega söövitava keskkonna jaoks. Standardseadmed on ette nähtud välisõhu töötemperatuuridele vahemikus -20 °C kuni +200 °C ning kõrge temperatuuriga sulamist vedruvalikud on saadaval äärmuslike kuumade rakenduste jaoks, nagu ahju ja katla torustik.

Iga muudetava vedrutugi on varustatud käiguskaala, koormuse indikaatori ning ülemise ja alumise stoppplaadiga. Keermestatud vardaühendused üla- ja alaosas võimaldavad lihtsat vertikaalset reguleerimist paigaldamise ajal ning koormuse seadistusi saab kohapeal kontrollida tüübisildi andmete põhjal.

Standardid, materjalid ja kohandatud valikud

Meie muudetava vedruga riidepuud on valmistatud vastavalt standarditele GB/T 17116.1/.2/.3 ja on täielikult asendatavad rahvusvaheliste standarditega, sealhulgas MSS SP-58, ASME B31.1, ASME B31.3 ja EN 13480-3. Materjali jälgitavus säilib kogu tootmise vältel ning kõik vedrud läbivad enne kokkupanekut eelhäälestuse ja koormustesti.

Spetsialiseeritud projektide jaoks tarnime roostevabast terasest vedruriideid, isoleeritud torude tugisõlmesid ja spetsiaalsete kattega seadmeid avamere-, mere- või magestamisteenuste jaoks. Valmistame ka eelisoleeritud torutugesid ja torujalatsite tugesid, mis integreeruvad otse meie muutuva vedruga riidepuu tootevalikuga täielike liinitoelahenduste jaoks.

Tüüpilised rakendused

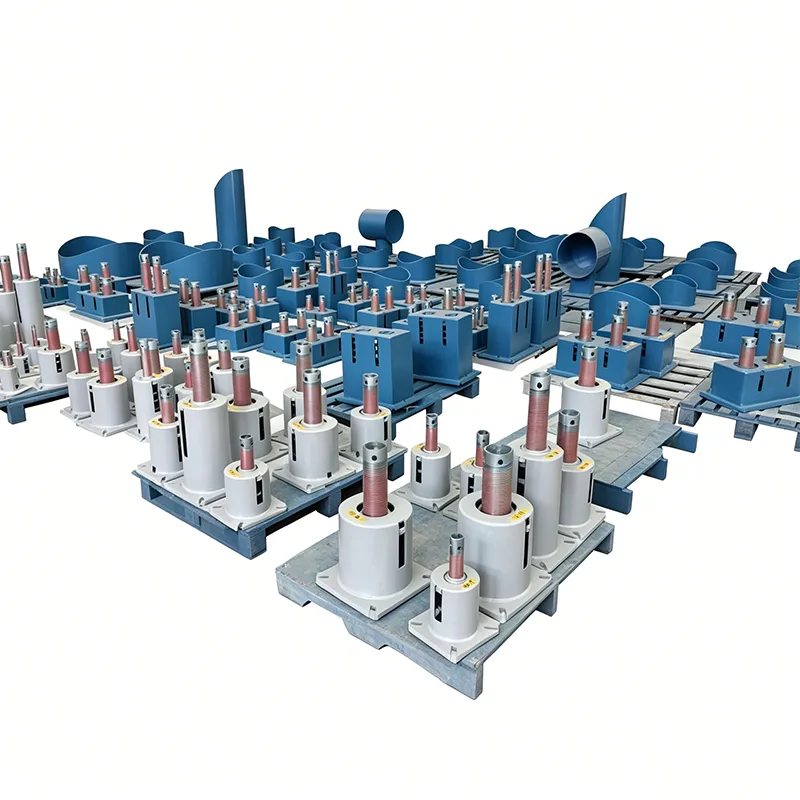

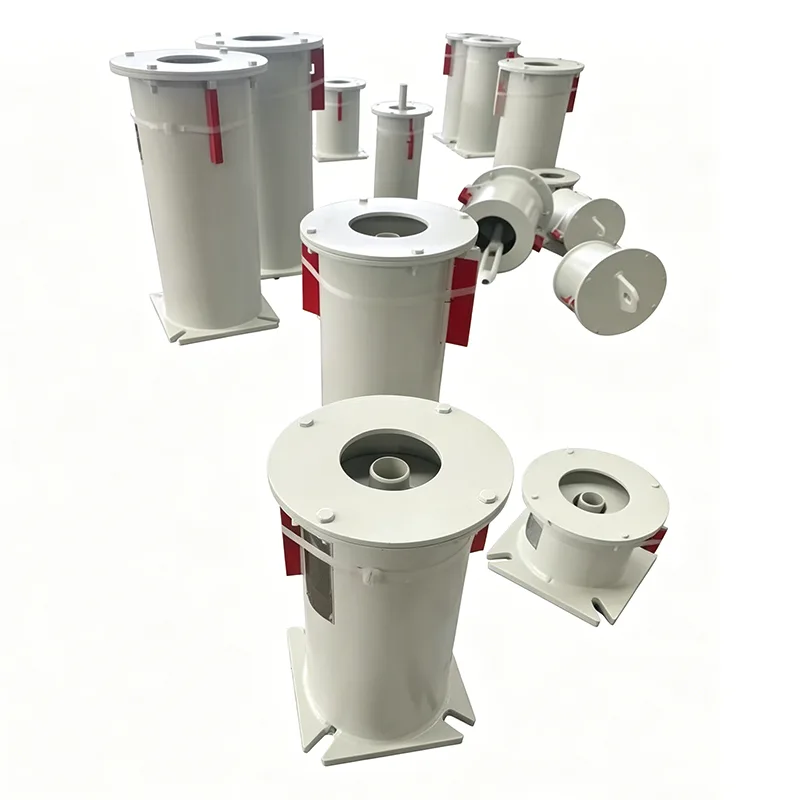

Muudetavad vedrutoedpaigaldatakse peaaegu igat tüüpi protsessi- ja kommunaaltorustikule, kus toimub vertikaalne soojusliikumine. Common applications include power plant steam and feedwater lines, refinery process piping, chemical plant heat exchanger loops, district heating networks, and HVAC systems in large commercial buildings. Neid kasutatakse ka jäikade torutugede kõrval liinidel, kus ainult valitud punktid nõuavad liikumise kompenseerimist.

For piping systems with dynamic loads such as water hammer, seismic events, or pump vibration, variable spring hangers are often combined with hydraulic snubbers that restrain dynamic movement while allowing free thermal displacement. Kui termiline kasv on muutuva seadme jaoks liiga suur, soovitame nendes konkreetsetes tugipunktides kasutada konstantseid vedruriideid.

Täiendav tootevalik

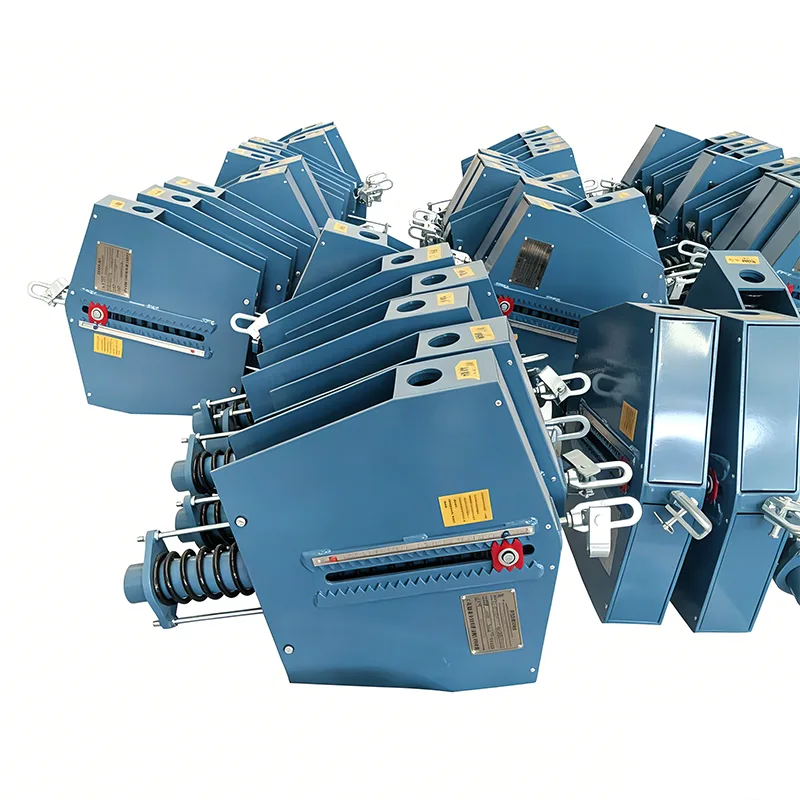

Meie laiem torutugede portfell sisaldab konstantseid vedrutugesid, jäikaid riidepuid ja tugitugesid, torujalatsite tugesid, eelisoleeritud torutugesid külma- ja krüogeensete liinide jaoks ning hüdraulilisi tõmbeid. Torusüsteemidele, mis nõuavad ka telg-, külg- või nurkliikumise neeldumist, valmistame metallist lõõtsa paisumisvuuke, kummist paisumisvuuke ja riidest paisumisvuuke, mida saab täpsustada koos meie vedrutugedega ühe allika lahendusena.

Kvaliteet ja teenindus

Iga muutuva vedruriide on meie ISO 9001:2015 kvaliteedijuhtimissüsteemi alusel enne saatmist meie ettevõttesiseses testimiskeskuses koormustestitud ja mõõtmetega kontrollitud. We support customers from initial spring selection and load calculation through installation guidance and after-sales service. Päringutele vastatakse 24 tunni jooksul ning standardsed tootmisajad jäävad vahemikku 10–20 tööpäeva olenevalt mahust ja konfiguratsioonist. Torude tugede ja paisumisvuukide tarnimisega projektidele enam kui 45 riigis üle 14 aasta tarnime EPC töövõtjatele ja lõppkasutajatele kogu maailmas nii kataloogistandardseid kui ka eritellimusel valmistatud seadmeid.

Korduma kippuvad küsimused

Mida tähendab "koormuse kõikumise protsent" muutuva vedrutoe puhul?

Koormuse kõikumine on külma (paigaldatud) koormuse ja kuuma (töötava) koormuse vahe, väljendatuna protsendina töökoormusest. See määratakse vedru kiirusega, mis on korrutatud termilise käiguga, jagatud töökoormusega. Enamik projekti spetsifikatsioone piirab selle väärtuse standardsete torustike puhul maksimaalselt 25%.

Kas muudetava vedruga riidepuu saab paigaldada mis tahes suunas?

Ei. Muutuvad vedrupuud on mõeldud vertikaalseks liikumiseks ja need tuleb paigaldada nii, et vedru telg on vertikaalne. Horisontaalne või nurga all paigaldamine põhjustab kinnikiilumist, vale koormuse ülekandmist ja enneaegset kulumist. Horisontaalsete koormuste või külgmiste tõkete jaoks tuleks jäigad tugipostid, torujalatsid või tõmbeklapid määrata eraldi.

Mis on maksimaalne temperatuur, mida teie muudetavad vedrupuud taluvad?

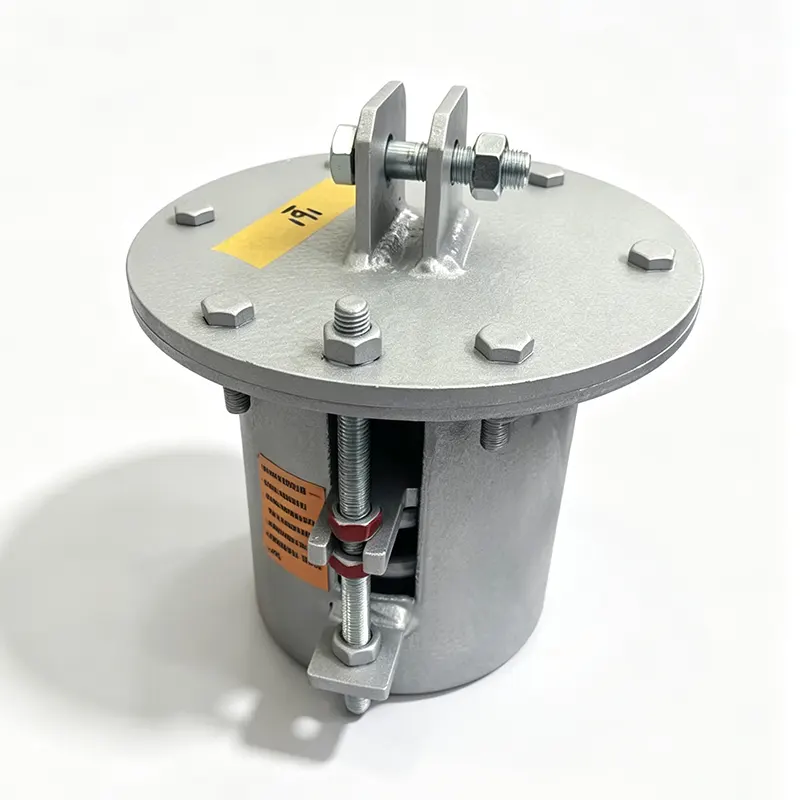

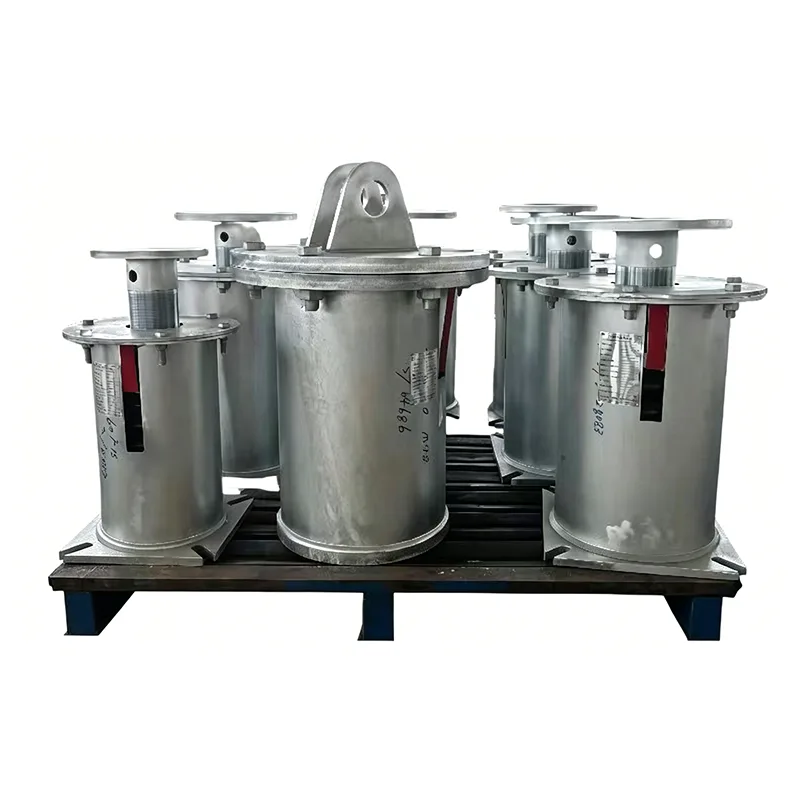

Standardsed legeerterasest vedrudega süsinikterasest seadmed on mõeldud pidevaks tööks kuni ligikaudu 200°C. For higher-temperature piping such as high-pressure steam lines or boiler connections, we offer high-temperature spring materials and insulated support configurations. Võtke meie insenerimeeskonnaga ühendust oma töötingimustega, et valida õige materjali.

Kas esitate kevadise valiku arvutused?

Jah. Meie insenerimeeskond saab aidata vedru valikul, kui esitate toru suuruse, töökaalu, termilise nihke suuruse ja suuna ning projekti spetsifikatsiooni nõuded. Samuti saame üle vaadata olemasolevad tugigraafikud ja soovitada igale asukohale sobivat muutuvat või püsivat vedrutuge.

Mis on standardsete muutuva vedruriidete tarneaeg?

Tavalised kataloogiüksused tarnitakse tavaliselt 10–20 tööpäeva jooksul, olenevalt tellimuse suurusest ja praegusest tootmiskoormusest. Kohandatud viimistlus, erireisid või roostevabast terasest konfiguratsioonid võivad lisada veel mõne päeva. Kiire kohaletoimetamise üle saab rääkida tellimuse esitamisel.

Millised dokumendid on tellimusega kaasas?

Standardvarustus sisaldab pakkimisnimekirja ja toote nimesilte koos vedru numbri, koormusnormi ja sõiduandmetega. Soovi korral saab esitada materjalikatse aruanded (MTR), vedrukoormuse kalibreerimise protokollid ja mõõtmete kontrollimise aruanded. Volitatud asutuste poolt teostatav kolmanda osapoole kontroll on saadaval ka projektidele, mis seda nõuavad.

Kas saate tarnida täielikke torude tugikomplekte, sealhulgas torujalatseid ja klambreid?

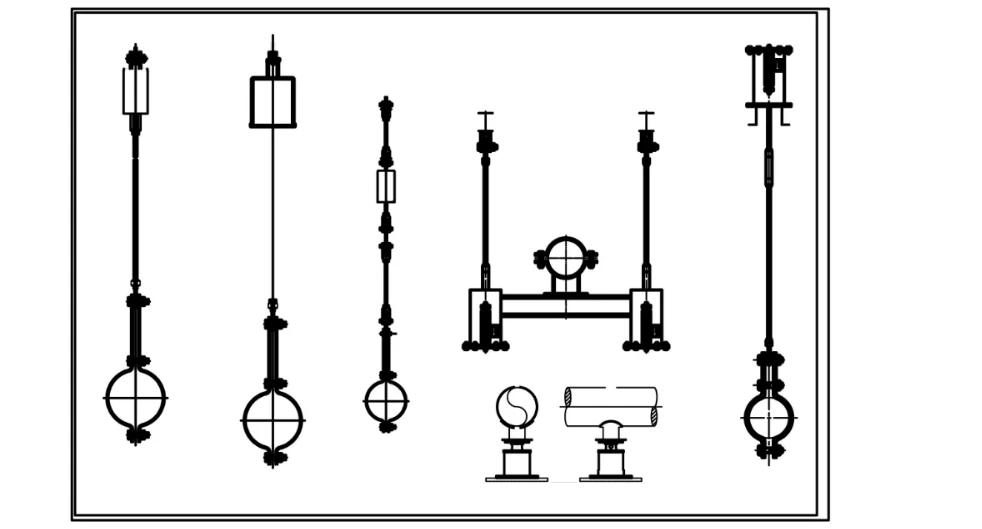

Absoluutselt. We supply variable spring hangers as standalone units or as fully assembled support sets including pipe clamps, pipe shoe supports, turnbuckles, threaded rods, and structural connection hardware. Eelisoleeritud torude tugisõlmed külma- või krüogeense hoolduse jaoks on saadaval ka ühe paigaldusvalmis pakendina.
