Täpne konstantse vedruriide suure nihkega torujuhtmele, millel on ühtlane koormus

Pidevad vedrupuud, mida nimetatakse ka konstantse koormusega vedrutugedeks või konstantse jõuga tugedeks, annavad peaaegu ühtlase toetusjõu kogu toru kogu liikumisulatuse ulatuses. Need seadmed on spetsiaalselt konstrueeritud torusüsteemide jaoks, mis kogevad märkimisväärset vertikaalset termilist nihet, kus muutuvad vedrutoed tooksid kaasa liigse koormuse kõikumise ja kannavad soovimatu pinge üle ühendatud seadmetele ja torustikule.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

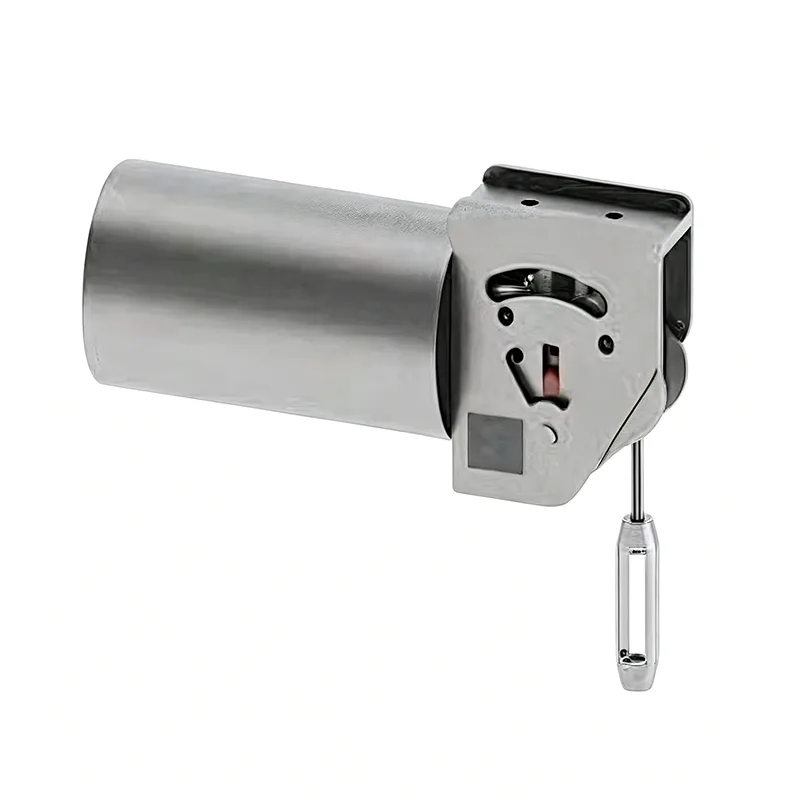

KellYangzhou Tianshuni torujuhtme tehnoloogia, valmistame püsivad vedrupuud, kasutades tõestatud vända-ühendusvarda mehhanismi, mis on ühendatud kvaliteetsete survevedrudega. See disain tasakaalustab vedru pöördemomenti koormuse pöördemomendiga ümber peatelje kogu käigu jooksul, säilitades koormuse hälbe standardvarustuses ±5% ja ülitäpse konfiguratsiooni puhul ±3%. Iga koost on paigutatud kaitseümbrisesse, mis kaitseb sisemisi komponente ehitusprahi ja keskkonna saasteainete eest, vähendades hooldusriski toe kasutusea jooksul.

Tehnilised andmed ja seeria

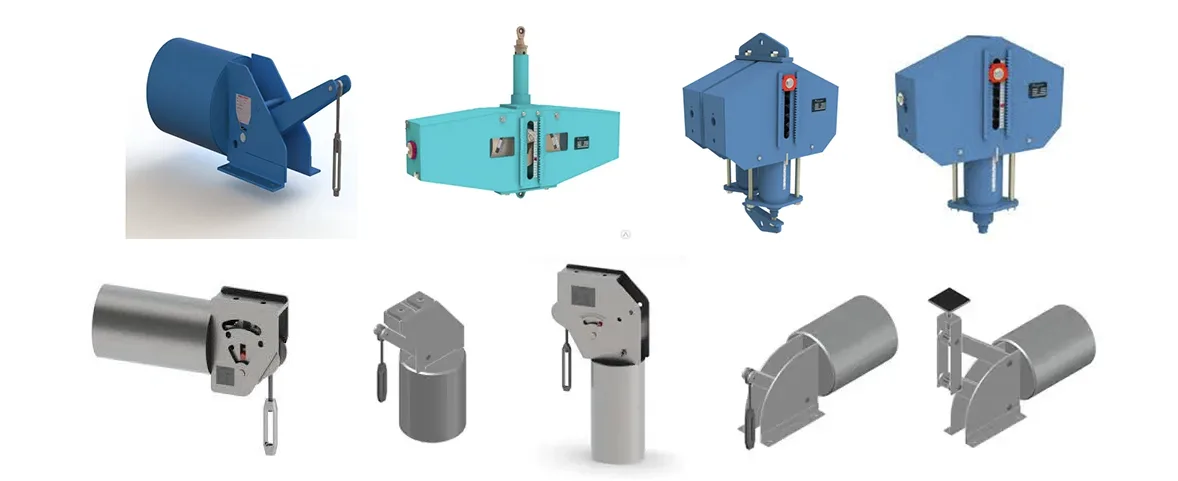

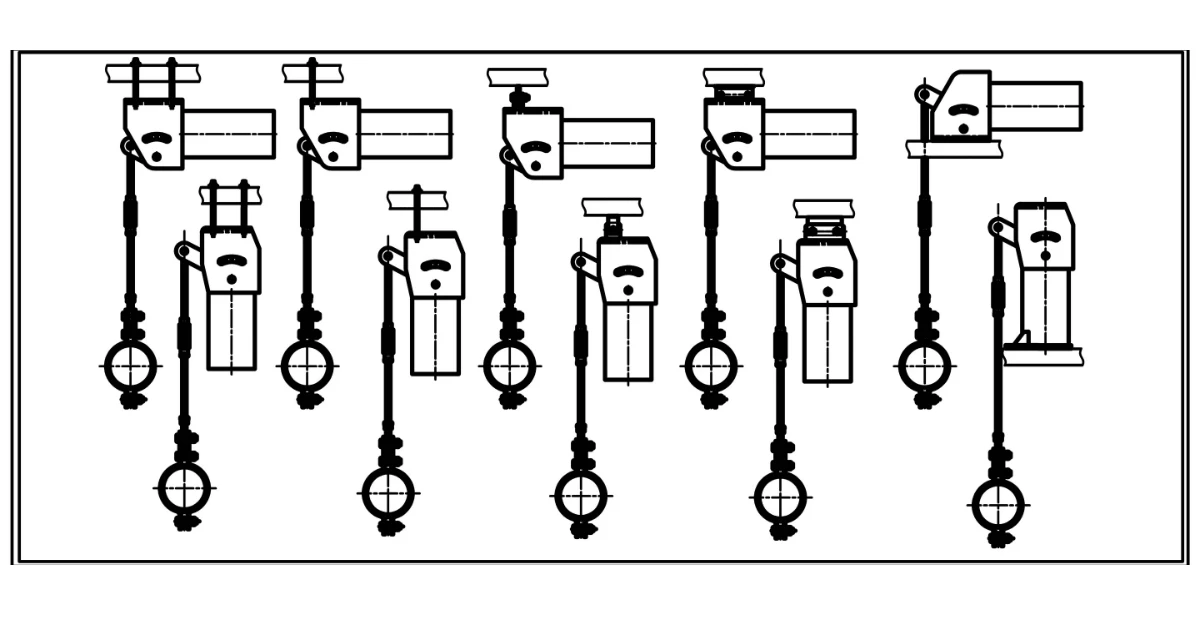

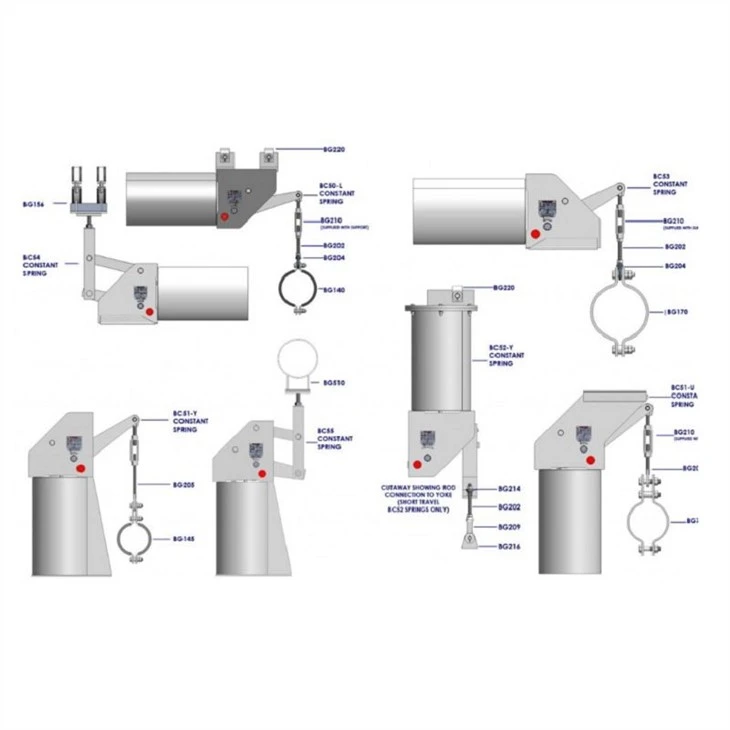

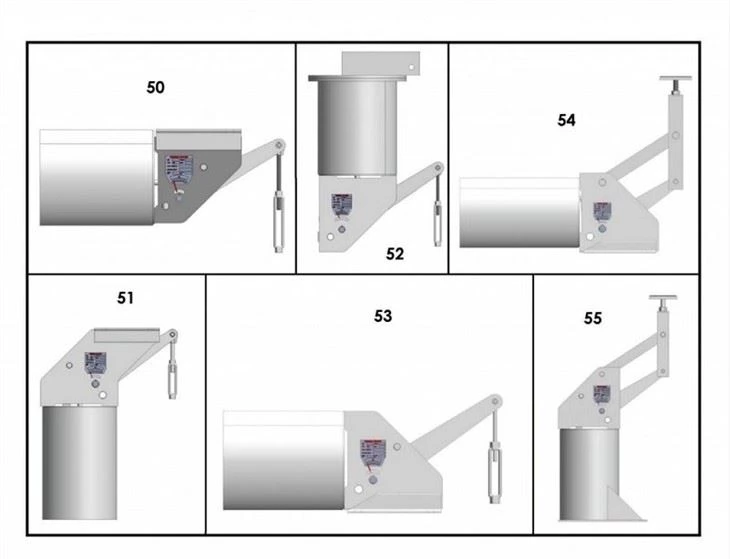

Meiepidev vedru tugiPortfell hõlmab töökoormuse vahemikku 0,1 kN kuni 500 kN, standardsete liikumisvõimalustega 50 mm, 100 mm, 200 mm ja 400 mm ning kohandatud käigud on saadaval kuni 600 mm. Standardseeriatesse kuuluvad PH, LH, CA, CS ja TH mudelid, mis sobivad nii horisontaalseks kui vertikaalseks paigaldamiseks. Vedruspiraalid on valmistatud 60Si2Mn või 50CrVA legeerterasest ning korpused on viimistletud kuumtsingitud või epoksükattega, et need sobiksid ümbritseva töötemperatuuriga vahemikus -20°C kuni +80°C.

Iga konstantne vedruriide on tehases seadistatud kliendi määratud koormuse ja külma/kuuma asendisse ning varustatud ülemise ja alumise käigupiirikuga, et vältida üleliikumist. Selgelt nähtav sõiduskaala ja koormuse reguleerimise ketas võimaldavad kohapeal peenhäälestada ±10% piires nimikoormusest, mõned konfiguratsioonid on reguleeritavad kuni ±20% 2% sammuga. Punased eelseadistatud tihvtid on tehases paigaldatud, et lukustada tugi hüdrostaatilise testimise ja happepesu ajal, mis peab enne süsteemi kasutuselevõtul eemaldamist vastu kuni kahekordse nimikoormusega.

Standardid ja kohandatud ehitus

Kõik konstantse koormusega vedrutoed on konstrueeritud ja toodetud vastavalt standarditele GB/T 17116.1/.2/.3 ja NB/T 47039 ning need on täielikult konverteeritavad rahvusvaheliste standardite järgi, sealhulgas MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 B85 ja J11D. toota täielikult kohandatud konstantse jõu tugesid, mis põhinevad kliendi joonistel ja projektispetsiifilistel parameetritel.

Rakendus kriitilistes tööstusharudes

Konstantsed vedrupuud on ette nähtud torusüsteemides, kus koormuse järjepidevus on vaieldamatu. Tüüpiliste käitiste hulka kuuluvad soojuselektrijaamad, tuumaelektrijaamad, rafineerimistehased, veeldatud maagaasi ja veeldatud naftagaasi terminalid, kaugküttevõrgud ning kõrge temperatuuriga protsessiliinid naftakeemia- ja farmaatsiatehastes. Neid kasutatakse sageli sama torujuhtme muudetavate vedrutugede kõrval – konstantsed üksused suure nihkega sõlmedes ja muudetavad vedrupuud väiksema soojusliikumisega kohtades.

Laiem torutoe tootevalik

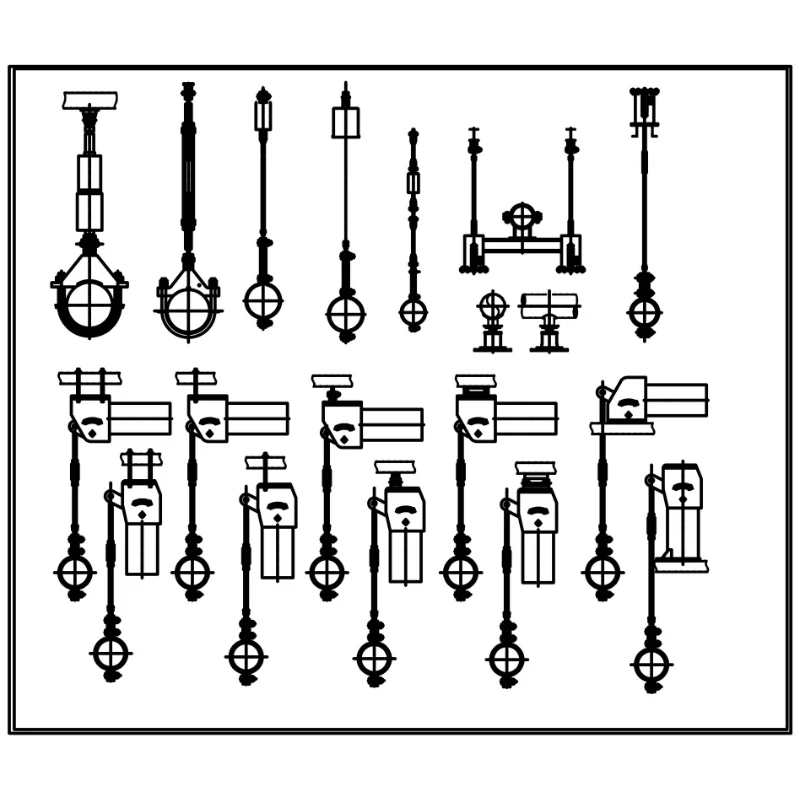

Lisaks pidevatele vedrurippudele sisaldab meie täielik torutugede portfell muutuvaid vedrutugesid, jäikaid riidepuid, torujalatsite tugesid, eelisoleeritud torutugesid ja hüdraulilisi tõkkeid dünaamilise koormuse juhtimiseks. Soojusliikumise kompenseerimist nõudvate projektide jaoks tarnime ka metallist lõõtsa paisumisvuuke, kummist paisumisvuuke ja kangast paisumisvuuke, mis integreeruvad meie tugisüsteemidega, et moodustada torujuhtme terviklik lahendus.

Kvaliteedi ja teenuse tagamine

Iga tugi läbib enne tarnimist täieliku ettevõttesisese testimise, mida toetab meie ISO 9001:2015 kvaliteedijuhtimissüsteem ja vastavus ASME ja API standarditele, kui see on nõutav. Kliendid saavad meie müügijärgse teeninduse osana spetsiaalset tehnilist tuge päringu kaudu paigalduse, 24-tunnise vastuse kõigile pakkumistele ja kohapealse koormuse reguleerimise juhise. Üle 14-aastase torutugede ja paisumisvuukide tootmisega projektide jaoks 45 riigis, tarnime nii standardseid kataloogiüksusi kui ka täielikult projekteeritud kohandatud lahendusi EPC töövõtjatele ja lõppkasutajatele kogu maailmas.

Korduma kippuvad küsimused

Mis vahe on konstantsel vedrupuul ja muudetava vedrutoel?

Muutuvad vedrutoed avaldavad toru vertikaalsuunas liikumisel vedru kokkusurumise või pikendamise tõttu erinevat reaktsioonijõudu. Pidevad vedrupuud kasutavad vända-ühendusvarda mehhanismi, et säilitada peaaegu ühtlane tugijõud kogu liikumisulatuse ulatuses. Rusikareegel on konstantsed ühikud, kui soojusnihe ületab 50 mm või kui koormuse kõikumine peab jääma alla 6%, et vältida pinge ülekandumist pumpadele, turbiinidele või muudele tundlikele seadmetele.

Mida tähendab ±5% koormuse hälve konstantsel vedrutoel?

Koormuse hälve on maksimaalne protsentuaalne erinevus tegeliku tugijõu ja nimikoormuse vahel töökäigu mis tahes punktis. Meie standardsed konstantsed vedrupuud hoiavad hälbe ±5% piires, mis vastab enamikule tööstuslikele torustike nõuetele. Kriitiliste rakenduste jaoks, nagu tuuma- või ülitäpsed protsessiliinid, pakume ülitäpseid seadmeid hälbega ±3%.

Millal tuleks punased eelseadistatud tihvtid eemaldada?

Eelseadistatud tihvtid on tehases paigaldatud, et lukustada riidepuu külmpaigaldusasendisse, võimaldades hüdrostaatilise testimise ja torude happepesu läbi viia ilma vedrusõlme kokku surumata või pikendamata. Need tuleb eemaldada enne süsteemi kasutuselevõttu, tavaliselt pärast hüdrotestimise ja kasutuselevõtueelse kontrolli lõppemist. Meie standardtihvtid peavad katsetamise ajal vastu kuni kahekordse nimikoormusega; andke meile teada, kui teie projekt nõuab suuremat ohutusvaru.

Kas pärast paigaldamist saab koormust kohapeal reguleerida?

Jah. Iga konstantse vedruga riidepuu on varustatud koormust reguleeriva kruvi ja kalibreeritud valikukettaga. Kruvi keeramine suurendab või vähendab eelseadistatud koormust 2% sammuga, standardseadmete kogu reguleerimisvahemikuga ±10% (valitud konfiguratsioonidel kuni ±20%). See võimaldab peenhäälestust kompenseerida väiksemaid erinevusi projekteerimistingimuste ja tegeliku paigalduskoha vahel.

Milliseid standardeid järgivad teie pidevad vedrupuud?

Meie standardsari on loodud standarditele GB/T 17116.1/.2/.3 ja NB/T 47039 ning on mõõtmete ja jõudlusega konverteeritav MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L ja JIS B-spetsifikatsioonide täielikuks tootmiseks ja kohandatud projektide Wes5 tootmiseks.

Mis on tüüpiline tarneaeg?

Tavalised kataloogi püsivad vedrupuud tarnitakse tavaliselt 15–25 tööpäeva jooksul, sõltuvalt kogusest ja seeriast. Eritellimusel valmistatud seadmed nõuavad täiendavat projekteerimis- ja kinnitusaega. Kiire kohaletoimetamise saab korraldada nõudmisel, eelneval kokkuleppel tellimuse vormistamisel või vähemalt 20 päeva enne kavandatud tarnekuupäeva.
