Vedrupuu tugimängib olulist rolli torude kaalu, termilise liikumise ja vibratsiooni kontrollimisel nõudlikes tööstuslikes torustikesüsteemides. Tianshun pakub projekteeritud vedruriidelahendusi kandevõimega 10 N kuni 100 000 N ja nihkumisvõimega kuni 200 mm, toetades rakendusi energia-, naftakeemia-, LNG-, rafineerimistehastes, kütte-, farmaatsia- ja toiduainetöötlemisrajatistes.
Õigesti valitud vedruriidetugi võimaldab torustikul ohutult liikuda töötemperatuuri muutumisel, säilitades samal ajal kontrollitud vertikaaltoe. Erinevalt jäikadest riidepuudest suudavad vedrupõhised süsteemid taluda soojuspaisumist ja kokkutõmbumist, jaotada koormusi tõhusamalt ning aidata vähendada torudele ja ühendatud seadmetele ülekantavat pinget. Tianshun toodab vedruriideid, kasutades vedruteraseid, nagu 60Si2MnA ja 50CrVA, koos süsinikterasest korpuste, kaitsekatete, kohandatud ühenduste ning projektipõhiste koormus- ja nihkenõuetega. Tööstusliku torujuhtme toe valimisel on oluline mõista struktuuri, tööpõhimõtet, spetsifikatsioone, katsetamisnõudeid ja rakendustingimusi.
Sisukord
Kuidas vedruriide tugi töötab?
Millised on peamised jõudluse eelised?
Milliseid tehnilisi parameetreid peaksid insenerid kontrollima?
Kus vedruriidetugesid kasutatakse?
Kuidas vedruriide tugesid testitakse?
Hankige kohandatud vedruriide lahendus

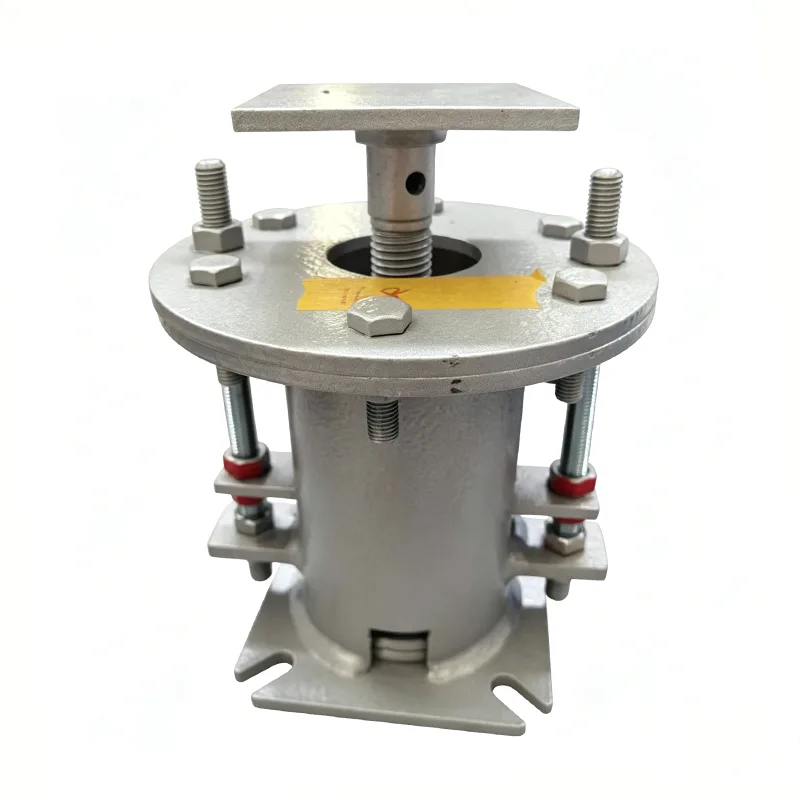

Mis on vedruriide tugi?
Vedrupuu tugi on mehaaniline torustiku tugi, mis on loodud kandma torujuhtme raskust, võimaldades samal ajal kontrollitud vertikaalset liikumist. See kasutab vedru elastset käitumist, et kohaneda temperatuurimuutustest, töökoormustest ja muudest kasutustingimustest põhjustatud liikumisega.
Kui protsessitoru kuumeneb, võib see laieneda ja liikuda külmast asendist. Kui see jahtub, tõmbub toru kokku. Jäik tugi võib seda liikumist piirata ja potentsiaalselt tekitada torule täiendavat pinget. Korralikult konstrueeritud vedruriide tagab tugijõu, võimaldades samal ajal torul liikuda kavandatud liikumisulatuses.
See muudab vedrupõhised toed eriti kasulikuks auruliinide, kõrge temperatuuriga protsessitorustike, elektritootmissüsteemide, naftakeemiatehaste, rafineerimistehaste ja muude seadmete jaoks, kus torude pingete projekteerimisel tuleb arvestada termilise nihkega.
Projektiinseneride jaoks ei tohiks tuge valida lihtsalt toru nimisuuruse järgi. Töökoormust, kuuma ja külma koormust, eeldatavat liikumist, paigaldussuunda, temperatuuri, ühenduse mõõtmeid ja kohaldatavaid projekteerimisstandardeid tuleb hinnata.
Kuidas vedruriide tugi töötab?
Põhiline tööpõhimõte on arusaadav: vedrukoost tekitab kontrollitud toetusjõu, võimaldades samal ajal toru vertikaalset nihkumist.
- Torukoormus kantakse üle:Riidepuu kannab osa toru kaalust ja töökoormusest kandekonstruktsioonile.
- Temperatuurimuutused põhjustavad liikumist:Kui torujuhe soojeneb või jahtub, põhjustab soojuspaisumine või kokkutõmbumine vertikaalset liikumist.
- Kevad vastab:Vedru surub kokku või laieneb vastavalt liikumise suunale ja suurusele.
- Liikumine jääb kontrolli alla:Tugi võimaldab toru fikseeritud asendisse sundimise asemel kavandatud nihke.
- Koormus jaotatakse:Õige toe valik aitab vältida torutugede ja ühendatud seadmete liigset lokaalset koormust.
Praktilises torustiku konstruktsioonis töötab vedruriide osana suuremast tugisüsteemist. Torukingad, jäigad tuged, juhikud, ankrud ja muud komponendid võib koos kasutada vastavalt torustiku pingeanalüüsile ja projekti nõuetele.
Mis on peamised komponendid?
Vedruriideri töökindlus sõltub selle vedrusõlme, korpuse, reguleerimismehhanismi ja ühendusriistvara vastastikmõjust. Tüüpiline konfiguratsioon sisaldab järgmisi komponente:
| Komponent | Esmane funktsioon | Tüüpiline materjal või funktsioon |
|---|---|---|
| Kevadkogu | Annab kontrollitud tugijõu ja võimaldab liikumist | 60Si2MnA või 50CrVA vedruterasest |
| Eluase | Kaitseb ja asetab vedrusõlme | Q235B või Q345B süsinikteras |
| Reguleerimiskruvi | Võimaldab reguleerida koormust ja kõrgust paigaldamise ajal | Projektispetsiifiline teraskonstruktsioon |
| Riidepuu ja tarvikud | Ühendab toe torujuhtme ja konstruktsiooniga | Valitakse vastavalt projekti nõuetele |
| Nihke indikaator | Näitab tegelikku liikumisasendit | Selgelt nähtav kalibreeritud näit |
Ühenduse mõõtmeid ja tarvikuid saab kohandada, kui standardkonfiguratsioonid ei vasta paigaldustingimustele. See on eriti oluline moderniseerimisprojektide või keerukate toruriiulite puhul, kus paigaldusruum on piiratud.
Millised on peamised jõudluse eelised?
Soojusliikumise kompenseerimine
Peamine eelis on võime taluda temperatuurimuutustest põhjustatud vertikaalset toru liikumist. Tianshuni standardsed vedruriidekonstruktsioonid võivad olenevalt valitud konfiguratsioonist pakkuda 50, 80, 120, 150 ja 200 mm nihkumisvõimalusi.
Kontrollitud koormuse tugi
Tööstuslikud torustikud võivad töötamise ajal muutuda oluliselt raskemaks protsessivedelike, isolatsiooni ja muutuvate kasutustingimuste tõttu. Õigesti määratud vedrukoost aitab säilitada kontrollitud tuge kogu töötsükli vältel.
Vähendatud vibratsiooni ülekanne
Vedruga toestatud seadmed võivad aidata vähendada torude vibratsiooni otsest ülekandumist konstruktsioonielementidele. See võib olla väärtuslik pöörlevate seadmete, aurusüsteemide, protsessiseadmete ja muude paigaldiste puhul, kus vibratsiooni juhtimine on oluline.
Paigaldamise paindlikkus
Reguleerimismehhanismid võimaldavad paigaldajatel paigaldamise ajal tugiasendit ja koormust peenhäälestada. See võib välja joondamist lihtsustada võrreldes täiesti jäiga tugikorraldusega.
Kohanemisvõime erinevatele projektidele
Vedruriideid saab konstrueerida vastavalt erinevatele koormustele, reisinõuetele, materjalidele, ühendustüüpidele ja keskkonnatingimustele. Tianshun pakub ka kohandatud lahendusi erikoormuse, nihke, temperatuuri ja ühendusnõuete jaoks.
Milliseid tehnilisi parameetreid peaksid insenerid kontrollima?
Enne vedruriideri tellimist peaksid insenerid kindlaks määrama tegelikud töötingimused, mitte valima seadet ainult toru läbimõõdu järgi. Eriti olulised on järgmised spetsifikatsioonid:
| Parameeter | Tianshuni võrdlusvahemik | Miks see on oluline |
|---|---|---|
| Töökoormus | 10 N–100 000 N | Määrab vajaliku tugivõimsuse |
| Nimetatud veeväljasurve | 50-200 mm | Peab arvestama toru eeldatava liikumisega |
| Töötemperatuur | -20°C kuni +450°C | Mõjutab materjali ja vedru valikut |
| Kevadine materjal | 60Si2MnA / 50CrVA | Toetab mehaanilist jõudlust ja väsimust |
| Korpuse materjal | Q235B / Q345B | Pakub konstruktsiooni kaitset ja tuge |
| Pinnatöötlus | Epoksiidtsingirikas kate / kuumtsinkimine | Parandab korrosioonikaitset |
| Kohaldatavad standardid | ANSI/HG 20644, GB/T 17116, DIN 2545 | Aitab toote vastavusse viia projekti spetsifikatsioonidega |
Rahvusvaheliste EPC projektide puhul võivad insenerid määrata ka projektipõhised standardid, materjalisertifikaadid, kontrollinõuded või kolmanda osapoole tunnistaja. Need nõuded tuleks kinnitada enne tootmise alustamist.
Kus vedruriidetugesid kasutatakse?
Vedrutoed sobivad tööstuslikele torustikele, kus koormuse tugi peab eksisteerima koos kontrollitud termilise liikumisega. Levinud rakendused hõlmavad järgmist:
- Soojuselektrijaama auru- ja veetorustik
- Tuumaelektrijaama abitorustikusüsteemid
- Naftakeemia protsesside torujuhtmed
- Naftarafineerimistehase ahju ja kolonni torustik
- LNG ja LPG terminali torustikud
- Linna keskküttevõrgud
- Farmaatsiaprotsesside torustik
- Toidutööstuse sanitaartorustik
- Kõrgtemperatuurilised ja kõrgsurveaurutorud
Keemia- ja naftakeemiatööstuse rajatiste puhul võib pinnakaitse ja materjalivalik olla eriti olulised, kuna alus võib kokku puutuda niiskuse, söövitava keskkonna või kõrgete töötemperatuuridega.

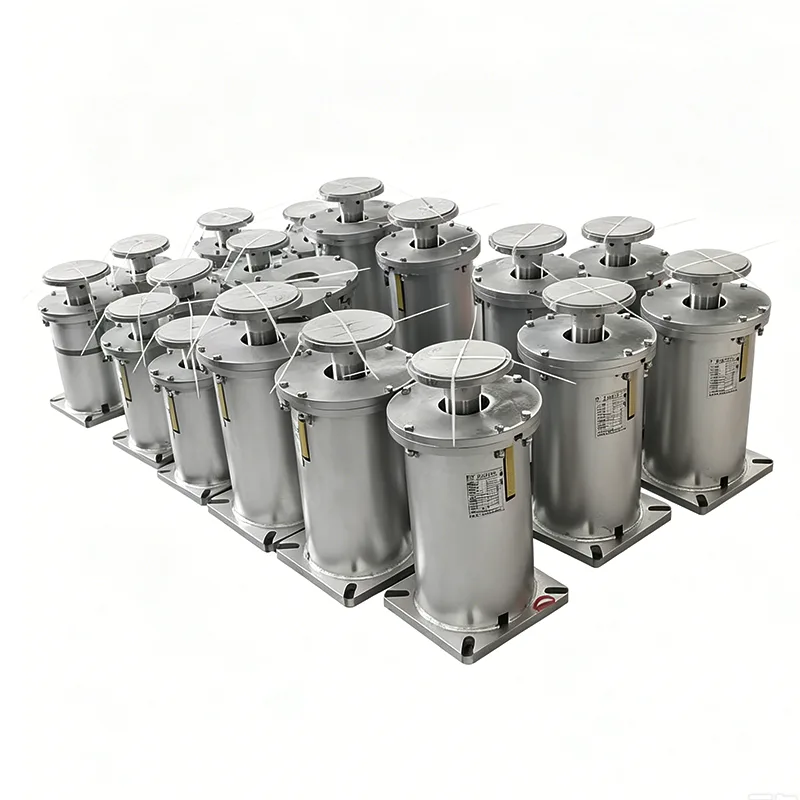

Muutuv vs. pidev kevadtoetus: mis vahe on?
Üks olulisemaid otsuseid torujuhtme toe projekteerimisel on see, kas rakendus nõuab muutuvat või püsivat vedrukonfiguratsiooni.
| Võrdlus | Muutuva vedrutugi | Pidev kevadine tugi |
|---|---|---|
| Toetav jõud | Muutub vedru liikumisel | Mõeldud püsima ligikaudu konstantsena |
| Tüüpiline kasutus | Mõõdukas soojusliikumine | Suur liikumine või ranged koormuse muutmise nõuded |
| Disaini kaalumine | Lubatud koormuse kõikumine | Koormuse püsivus kogu reisi vältel |
| Tüüpiline rakendus | Üldprotsess ja tehnotorustik | Peamised auru- ja tundlike seadmete ühendused |
Muutuva vedrutugi võib olla asjakohane, kui toetusjõu muutus jääb torustiku pingeprojekti raames vastuvõetavaks. Konstantset vedru paigutust võib kaaluda siis, kui ühendatud seadmetel on suuremad lubatud koormuse muutused või kui eeldatakse olulist vertikaalset liikumist.
Õige valik peaks põhinema projekti torustiku pingeanalüüsil, kuuma ja külma koormuse tingimustes, liikumissuunal ja seadmete düüside piirangutel.
Kuidas vedruriide tugesid testitakse?
Kvaliteedi tagamine on eriti oluline, sest vedruriide on kandekomponent. Katsetamine peaks kontrollima mitte ainult välismõõtmeid, vaid ka materjali seisukorda, vedru jõudlust, koormuskäitumist ja kaitsekatet.
Tüüpilised kontrolli- ja testimistoimingud hõlmavad järgmist:
- Visuaalne ja mõõtmete kontroll
- Positiivne materjali identifitseerimine (PMI), kui see on nõutav
- Kõvaduse testimine
- Magnetosakeste testimine või vedeliku läbitungimise testimine, kui see on asjakohane
- Kevadkoormuse testimine
- Koormus-nihke kõvera kontrollimine
- Katte paksuse kontroll
- Kokkupaneku lõppkontroll
Tehase testimise aruanded ja materjali testimise aruanded saab esitada asjakohaste tellimuste jaoks. Täiendavat kontrollimist nõudvate projektide puhul saab vastavalt lepingunõuetele korraldada ka kolmanda osapoole kontrolli, pealtnägijaga testimise, materjali testimise, keevisõmbluse NDT või tarneeelse kontrolli.
Kuidas valida õige vedruriide tugi?
Õige valik algab tehniliste andmetega. Kasulik spetsifikatsioonipakett peaks sisaldama järgmist teavet:
- Toru suurus ja konfiguratsioon
- Töötavad ja paigaldatud koormused
- Kuumad ja külmad koormustingimused
- Eeldatav vertikaalne nihe
- Liikumise suund
- Töö- ja projekteerimistemperatuur
- Nõutav paigalduskorraldus
- Ühenduse mõõtmed
- Nõuded materjalile ja kattekihile
- Kohaldatavad projekteerimis- ja kontrollistandardid
Keeruliste süsteemide puhul võib torustiku pinge isomeetrilise või asjakohase tugigraafiku varustamine oluliselt parandada riidepuu valimise täpsust. Seejärel saavad insenerid hinnata, kas muutuv vedru, konstantne vedru või mõni muu tugiseade on sobiv.
Kui standardmõõtmed ei sobi, võivad kohandatud vedruriidelahendused hõlmata spetsiaalseid kandevõimeid, mittestandardseid ühendusi, kohandatud paigaldusmõõtmeid, korrosioonikindlaid materjale ja konstruktsioone kõrge või madala temperatuuriga keskkondadele.
Korduma kippuvad küsimused vedruriide toe kohta
1. Mis on vedrupuu toe peamine eesmärk?
Selle põhieesmärk on toetada torujuhtme koormusi, võimaldades samal ajal soojuspaisumisest ja kokkutõmbumisest põhjustatud kontrollitud vertikaalset liikumist. Samuti võib see aidata vähendada vibratsiooni ülekannet ja säilitada töö ajal stabiilsemat tugiseisundit.
2. Millist koormust saavad Tianshuni vedrude riidepuu toed käsitseda?
Viidatud standardtoote valik hõlmab töökoormusi 10 N kuni 100 000 N. Tegelik valik sõltub toru töötingimustest, koormusnõuetest, liikumisest ja projekti projekteerimisandmetest.
3. Kui suure nihkega vedruriide mahutab?
Standardsed niminihke valikud on 50 mm, 80 mm, 120 mm, 150 mm ja 200 mm. Kohandatud sõidunõudeid saab hinnata vastavalt torustiku tegelikule liikumisele.
4. Milliseid materjale kasutatakse tavaliselt vedrude koostamisel?
Levinud vedrumaterjalid on 60Si2MnA ja 50CrVA. Korpuse materjalid võivad sisaldada süsinikterast Q235B ja Q345B, samas kui pinnatöötluseks võib kasutada epoksütsinki sisaldavaid katteid või kuumtsinkimist.
5. Millal tuleks mõelda pidevale vedrutoele?
Pidevat vedrutuge võib kaaluda siis, kui torujuhe kogeb märkimisväärset vertikaalset liikumist või kui ühendatud seadmed vajavad, et toetusjõud püsiks kogu kavandatud käigu jooksul ligikaudu konstantne. Lõplik valik peaks järgima torustiku pingeanalüüsi ja projekti nõudeid.
6. Kas vedrude riputustugesid saab kohandada?
Jah. Kohandamine võib hõlmata koormus- ja nihkenõudeid, materjali valikut, ühendustüüpe, paigaldusmõõtmeid, keskkonnatingimusi ja muid projektipõhiseid nõudeid.
Hankige kohandatud vedruriide lahendus
Usaldusväärne vedrutugisüsteem algab täpsetest inseneriandmetest, sobivast materjalivalikust, kontrollitud tootmisest ja dokumenteeritud testimisest. Tianshun ühendab vedrutoe tootmise kogemuse kohandatud inseneriteenustega tööstuslike torustike rakenduste jaoks. Kui plaanite energia-, naftakeemia-, rafineerimistehaste, veeldatud maagaasi, kütte-, farmaatsia- või muud torustikuprojekti, jagage oma koormuse, veeväljasurve, temperatuuri, ühenduse ja koguse nõudeid insenerimeeskonnaga. Lisateavet Tianshuni vedruriide toe võivõtke meiega ühendustprojektipõhise soovituse ja hinnapakkumise saamiseks.
