Muutuva vedrutugi torujuhtmeleon oluline komponent tööstuslikes torusüsteemides, mis kogevad vertikaalset liikumist, mis on põhjustatud soojuspaisumisest, kokkutõmbumisest, vibratsioonist või muutuvatest töötingimustest.Tianshuntoodab standardiseeritud ja kohandatud vedrutugilahendusi, mis on loodud torujuhtmete koormuse tasakaalustamiseks, kontrollitud nihke kohandamiseks ja ühendatud seadmete kaitsmiseks nõudlikes rakendustes, nagu elektrijaamad, naftakeemiatehased, nafta- ja gaasisüsteemid ning veepuhastusprojektid.
Õigesti konstrueeritud torude tugisüsteem peab tegema enamat kui kandma torujuhtme staatilist raskust. Tööstuslikud torustikud võivad liikuda temperatuuride ja töötingimuste muutudes, tekitades lisajõude tugedele, seadmete otsikutele, ventiilidele, äärikutele ja konstruktsiooniühendustele. Muutuva vedrutugi torujuhtmele kasutab vedru elastseid omadusi, et pakkuda pidevat tuge, võimaldades samal ajal kontrollitud vertikaalset liikumist. Selles artiklis selgitatakse selle tööpõhimõtet, põhikomponente, tehnilisi spetsifikatsioone, rakendusi, valikutegureid ja tootmiskaalutlusi, aidates inseneridel ja tööstuslikel ostjatel mõista, millal on muutuv vedrutugi sobiv lahendus.
Sisukord
- Mis on torujuhtme muutuv vedrutugi?
- Miks on vaja muutuvat vedrutoetust?
- Kuidas muutuv vedrutugi töötab?
- Millised on peamised tehnilised andmed?
- Mis on peamised komponendid?
- Millised on peamised eelised?
- Kus kasutatakse muutuvat vedrutuge?
- Kuidas valida õige kevadtoetus?
- Miks on tootmise kvaliteet oluline?
- Kuidas seda võrrelda teiste torutugedega?
- Korduma kippuvad küsimused
- Järeldus

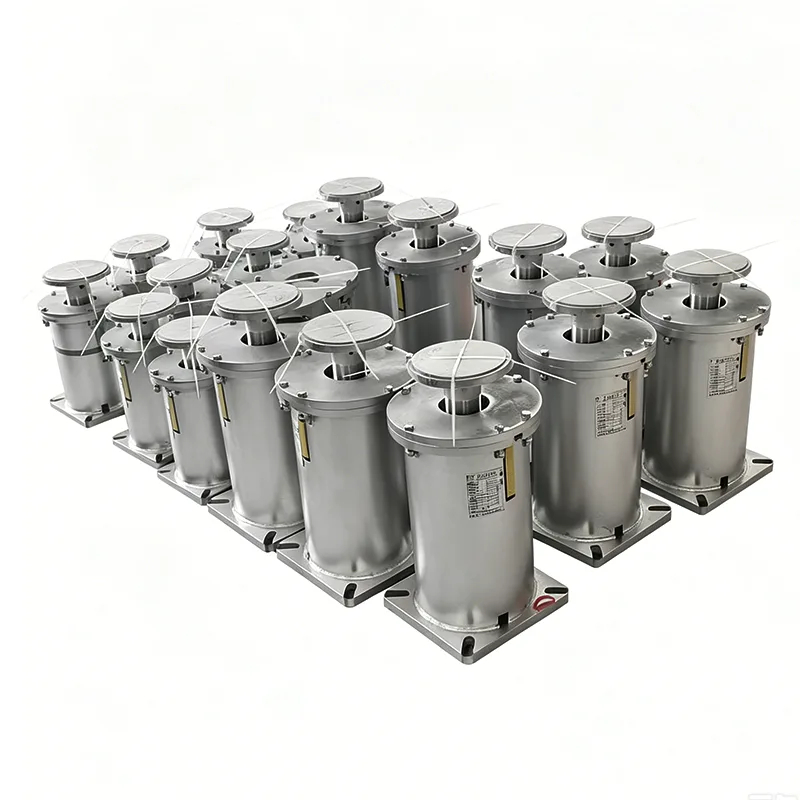

Mis on torujuhtme muutuv vedrutugi?
Muutuva vedrutugi torujuhtmele on elastne mehaaniline tugi, mis on loodud kandma torustiku raskust, võimaldades samal ajal vertikaalset nihet. Selle asemel, et torujuhtme liikumist täielikult piirata, kasutab see vedrumehhanismi, et tagada tugijõud, mis muutub vastavalt vedru läbipaindele.
See disain on eriti kasulik tööstuslike torustike jaoks, mis puutuvad kokku temperatuurikõikumistega. Näiteks võib aurutorustik liikuda vertikaalselt, kuna see kuumeneb töötamise ajal ja tõmbub kokku pärast seiskamist. Jäik tugi võib piirata seda liikumist ja kanda torusüsteemile üle soovimatud jõud. Muutuva vedrutugi tagab kontrollitud paindlikkuse, kandes samal ajal vajalikku koormust.
Tianshun on tootnud torujuhtme tugitooteid alates 2012. aastast ja tarnib üle 800 000 komplekti tööstusprojektidele kogu maailmas. Selle muutuva vedrutoe valik hõlmab mitut konfiguratsiooni, kandevõimet, liikumisvõimalusi ja kohandatud lahendusi erinevatele insenerinõuetele.
Miks on vaja muutuvat vedrutoetust?
Torujuhtmete projekteerimine hõlmab tasakaalu konstruktsiooni toe ja kontrollitud liikumise vahel. Torujuhe peab jääma piisavalt toestatud, tekitamata liigset sekundaarset pinget, kui selle asend töö ajal muutub.
- Soojusliikumine:Mahutab reguleeritud vertikaalse nihke kütmisest ja jahutamisest.
- Koormuse jaotus:Säilitab pideva toe torudele ja nendega seotud komponentidele.
- Stressi juhtimine:Aitab vähendada ühendatud seadmetele ülekantavat liigset jõudu.
- Vibratsiooni juhtimine:Pakub torusüsteemide käitamiseks elastset tugimehhanismi.
- Seadmete kaitse:Aitab vähendada soovimatut koormust tundlike düüside, äärikute ja ühenduste ümber.
- Tehniline paindlikkus:Vastavalt paigaldustingimustele saab valida erinevaid konfiguratsioone.
Õige valik peaks põhinema tegelikel tehnilistel parameetritel, mitte ainult toru läbimõõdul. Torujuhtme kaal, töötemperatuur, vertikaalne nihe, paigaldusasend ja saadaolev konstruktsiooniruum mõjutavad toe valikut.
Kuidas muutuv vedrutugi töötab?
Põhiline tööpõhimõte põhineb vedru elastsel käitumisel. Kui torujuhe liigub vertikaalselt, paindub vedru ja selle toetusjõud muutub vastavalt. See võimaldab toel jälgida torujuhtme liikumist, jätkates koormuse kandmist.
Kui toestatud torujuhe liigub allapoole, surutakse vedru veelgi kokku ja selle tugijõud suureneb. Kui torujuhe liigub ülespoole, väheneb vedru kokkusurumine ja tugijõud väheneb. Tekkivat koormuse kõikumist juhitakse kavandatud töövahemikus.
See omadus muudab muudetavad vedrutoed sobivaks süsteemidele, kus on oodata vertikaalset soojusliikumist, kuid teatud koormuse kõikumine on vastuvõetav. Rakenduste puhul, mis nõuavad väga väikest tugijõu varieerumist suurel käiguvahemikul, võivad insenerid kaaluda selle asemel pidevat vedrutuge.
Millised on peamised tehnilised andmed?
Tehnilised andmed peavad vastama tegelikule torustiku konstruktsioonile. Tianshun pakub mitmeid konfiguratsioone, mis on mõeldud erinevate tööstuslike töötingimuste katmiseks.
| Spetsifikatsioon | Tüüpiline vahemik või valik | Tehniline eesmärk |
|---|---|---|
| Toe konfiguratsioon | Tüüp A, B, C, D, E, F, G | Pakub paigaldamisel paindlikkust |
| Kevadine suurus | Nr 0–Ei. 22 | Vastab erinevatele koormusnõuetele |
| Reisivahemik | 30, 60, 90, 120, 180 mm | Mahutab erinevaid vertikaalseid liigutusi |
| Töökoormus | 0,2–400 kN | Toetab torujuhtme erinevaid koormusi |
| Liikumise suund | Üles / alla | Vastab eeldatavale soojusnihkele |
| Koormuse varieeruvus | ≤25% standard | Juhib tugijõu varieerumist |
| Korpuse materjal | Süsinikteras Q235/Q355 | Annab konstruktsiooni tugevuse |
| Pinnatöötlus | Kuumtsingitud / värvitud | Parandab keskkonna vastupidavust |
Kuna töötingimused on projektiti erinevad, tuleks neid väärtusi käsitleda pigem valikuviidetena kui projektipõhiste tehniliste arvutuste asendajatena.
Mis on peamised komponendid?
Muutuva vedrutugi ühendab tavaliselt mitu mehaanilist komponenti üheks juhitavaks tugisõlmeks. Iga osa aitab kaasa usaldusväärsele tööle ja paigaldamisele.
- Spiraalvedru:Esmane elastne element, mis tekitab tugijõu.
- Ülemised ja alumised ühendusplaadid:Ühendage tugi torujuhtme koostu ja konstruktsioonielementidega.
- Koormuse indikaator:Annab teavet vedru asendi, koormuse või nihke kohta.
- Lukustusseade:Aitab vedru kinnitada transportimise, paigaldamise ja kasutuselevõtu ajal.
- Kaitsev korpus:Aitab kaitsta vedrumehhanismi tolmu, vihmavee ja keskkonna saasteainete eest.
Nõudlike tööstusprojektide puhul tuleks komponentide valikul arvestada töötemperatuuri, korrosiooniga kokkupuutumise, koormustingimuste, hooldusnõuete ja paigalduskeskkonnaga.
Millised on peamised eelised?
Torujuhtme muutuva vedrutoe peamine eelis on selle võime ühendada koormuse tugi kontrollitud vertikaalse liikumisega. See muudab selle praktiliseks valikuks paljude termiliselt aktiivsete torusüsteemide jaoks.
- Kontrollitud soojusnihe:Vedrumehhanism järgib toru vertikaalset liikumist ilma torujuhtme täielikult piiramata.
- Prognoositav koormuse kõikumine:Tugijõud muutub vastavalt vedru läbipainele kavandatud vahemikus.
- Lai valik spetsifikatsioone:Erinevad vedru suurused ja liikumisulatused võimaldavad inseneridel kohandada tugivõimsust projekti nõuetele.
- Paindlik paigaldus:Mitmed tugikonfiguratsioonid võivad mahutada erinevaid konstruktsioonilahendusi.
- Hoolduse mugavus:Moodulkomponendid võivad lihtsustada kontrolli, asendamist ja hooldust.
- Kohandamine:Mittestandardsete projektide puhul võib kaaluda erikoormuse, nihke, materjali või mõõtmete nõudeid.
Kus kasutatakse muutuvat vedrutuge?
Muudetavate vedrutugede kasutamist peetakse tavaliselt tööstuslike torustike jaoks, kus normaalse töö käigus toimub vertikaalne liikumine. Tüüpilised rakendused hõlmavad järgmist:
- Auru- ja toiteveetorustikud soojuselektrijaamades
- Kondensaadi- ja abitorusüsteemid
- Naftakeemia protsesside torujuhtmed
- Soojusvaheti ühendustorustikud
- Nafta ja gaasi transpordisüsteemid
- Maagaasi kompressorjaamad ja klapikambrid
- Keskküttevõrgud
- Vee- ja reoveepuhastusseadmed
- Laeva- ja avamere torustikusüsteemid
Näiteks kõrge temperatuuriga protsessiliinis võib korduv kuumutamine ja jahutamine põhjustada toru kõrguse muutumist. Õigesti valitud vedrutoed suudavad seda liikumist mahutada, säilitades samal ajal torujuhtme toe kogu töötsükli jooksul.
Kuidas valida õige kevadtoetus?
Õige valik algab täpsetest projektiandmetest. Vedrutoe ostmine ainult toru nimisuuruse järgi võib põhjustada sobimatu kandevõime või liikumisulatuse.
Insenerid ja ostjad peaksid enne hinnapakkumise küsimist ette valmistama järgmise teabe:
- Torujuhtme töökoormus
- Paigaldatud või külmkoormus
- Töötav või kuum koormus
- Eeldatav vertikaalne nihe
- Liikumise suund
- Töötemperatuur
- Torujuhtme ja isolatsiooni kaal
- Paigalduskoht ja vaba ruum
- Vajalik materjal ja pinnatöötlus
- Kohaldatavad projektistandardid ja dokumentatsioon
Täieliku teabe esitamine võimaldab professionaalsel muutuva vedrutoe tarnijal soovitada sobivat konfiguratsiooni ja vältida paigaldamise ajal asjatut ümberkujundamist.
Miks on tootmise kvaliteet oluline?
Vedrutoe jõudlus sõltub suuresti vedru täpsusest, materjali kvaliteedist, mõõtmete konsistentsist, koormuse kalibreerimisest ja montaaži kvaliteedist. Tootmiskontrollid on seetõttu olulised, kui tugi muutub kriitilise tööstusliku torustiku osaks.
Tianshun väidab, et selle tootmisprotsess hõlmab tooraine kontrollimist, CNC-vedrude valmistamist, vedru jõudluse testimist, valmistoote mõõtmete kontrolli, koormuse kalibreerimist ja tarneeelset kontrolli. Selle kvaliteedijuhtimissüsteemil on ISO 9001:2015 sertifikaat, samas kui ettevõte kinnitab, et tema tooted vastavad rahvusvahelistele standarditele, sealhulgas CE ja API nõuetele.
Suurte tööstuslike tellimuste puhul peaksid ostjad kaaluma ka seda, kas tootja suudab esitada asjakohased ülevaatusdokumendid, koormusandmed, materjali dokumentatsioon, mõõtmete teave ja tehniline tugi. Need dokumendid võivad muuta paigaldamise, kasutuselevõtu ja tulevase hoolduse jälgitavamaks.
Kuidas seda võrrelda teiste torutugedega?
Muudetavad vedrutoed ei ole mõeldud igat tüüpi torutugede asendamiseks. Sobiv lahendus sõltub torujuhtme liikumise suurusest ja vastuvõetavast tugijõu kõikumisest.
| Võrdlustegur | Muutuva vedrutugi | Jäik toru tugi | Pidev kevadine tugi |
|---|---|---|---|
| Vertikaalne liikumine | Mahutab kontrollitud liikumise | Üldiselt piirab liikumist | Mahutab suuremat liikumist |
| Koormuse variatsioon | Mõõdukas | Kinnitustingimustega võib järsult muutuda | Väga madal |
| Tüüpiline rakendus | Üldine termiline nihe | Minimaalne nihe | Suure nihkega või tundlikud süsteemid |
| Struktuurne keerukus | Keskmine | Madal | Kõrgem |
| Kulutase | Keskmine | Üldiselt madalam | Üldiselt kõrgem |
Peamine erinevus on liikumise ja toetava jõu suhe. Muutuva vedrutugi võimaldab toetusjõul muutuda kindlaksmääratud vahemikus, samas kui konstantne vedrutugi on loodud säilitama palju ühtlasemat toetusjõudu kogu oma liikumisvahemikus.
Korduma kippuvad küsimused
Mis on torujuhtme muutuva vedrutoe põhifunktsioon?
Selle põhiülesanne on toetada torujuhtme koormusi, võimaldades samal ajal kontrollitud vertikaalset liikumist, mis on põhjustatud soojuspaisumisest, kokkutõmbumisest, vibratsioonist või muutuvatest töötingimustest.
Millal tuleks jäiga toe asemel kasutada muutuvat vedrutuge?
Kui torujuhe peab töötamise ajal vertikaalselt liikuma, tuleks kaaluda muutuva vedrutoe kasutamist. Jäik tugi on üldiselt sobivam, kui liikumine on minimaalne ja piiramine on vastuvõetav.
Mis vahe on muutuva ja konstantse vedrutugede vahel?
Muutuva vedrutugi muudab oma tugijõudu vedru kõrvalekaldumisel. Pidev vedrutugi on kavandatud säilitama peaaegu konstantse tugijõu kogu selle kindlaksmääratud liikumisvahemiku jooksul, muutes selle kasulikuks rakendustes, kus koormuse kõikumine peab olema minimaalne.
Millist teavet on vaja muutuva vedrutoe tellimisel?
Oluline teave hõlmab tavaliselt töökoormust, külma koormust, kuuma koormust, vertikaalset nihet, liikumissuunda, töötemperatuuri, paigaldustingimusi, vaba ruumi, materjalinõudeid ja kohaldatavaid tehnilisi standardeid.
Kas Tianshun saab pakkuda kohandatud vedrutoe lahendusi?
Jah. Tianshun pakub nii standardseid tooteid kui ka kohandatud lahendusi eriliste kandevõimete, reisinõuete, mõõtmete, paigalduspiirangute, materjalide ja pinnatöötlusnõuete jaoks.
Järeldus
Õigesti valitudMuutuva vedrutugi torujuhtmelevõib pakkuda praktilist tasakaalu torujuhtme koormuse toetamise ja kontrollitud soojusliikumise vahel. Lubades vertikaalset nihet, säilitades samal ajal prognoositava tugijõu, võib see aidata juhtida torustiku pinget ja kaitsta ühendatud seadmeid elektritootmises, naftakeemiatööstuses, nafta- ja gaasitööstuses, veepuhastuses ja muudes tööstuslikes rakendustes. Sobivaim mudel tuleks alati valida tegeliku koormuse, nihke, temperatuuri, paigalduse ja konstruktsiooninõuete järgi. Tänu standardsetele konfiguratsioonidele, kohandamisvõimalustele, kvaliteedikontrolli protseduuridele ja tehnilisele toele saab Tianshun pakkuda vedrutugilahendusi paljudele tööstuslike torustike projektidele. Kui plaanite uut torustikusüsteemi, asendate olemasolevaid tugesid või hindate kohandatud vedrutoe lahendust,võtke meiega ühendustoma tehniliste nõuetega, et arutada sobivat tootekonfiguratsiooni ja pakkumist.
