Tööstuslik vedruriide

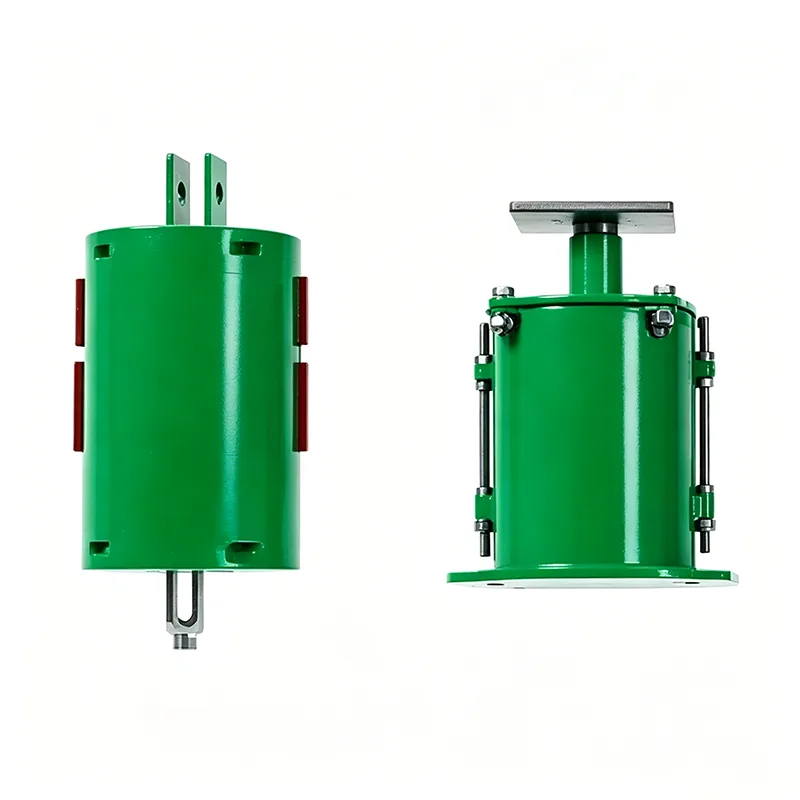

Industrial Spring Hanger on spetsiaalne tugiseade tööstuslike torustike jaoks. See on ette nähtud kandma torujuhtmete tühimassi, kompenseerima soojuspaisumisest ja kokkutõmbumisest põhjustatud nihkumist ning isoleerima mehaanilist vibratsiooni. Alates 2012. aastast on Yangzhou Tianshun Piping keskendunud selliste toodete uurimis- ja arendustegevusele ning tootmisele. Viimase 14 aasta jooksul oleme tootnud üle 500 000 komplekti, mida kasutatakse laialdaselt kõrgetasemelistes tööstusprojektides üle kogu maailma. Meie tooted on valmistatud rangelt kooskõlas rahvusvaheliste standarditega, pakkudes nii standardseid kui ka kohandatud lahendusi, mis sobivad erinevate töötingimustega.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Tööpõhimõte

Kasutades vedrude elastseid omadusi, säilitab Industrial Spring Hanger pideva tugijõu, kui torujuhtmed tekitavad vertikaalse nihke. Kui torujuhtmed temperatuurimuutuste tõttu laienevad või kokku tõmbuvad, venivad ja suruvad vedrud vastavalt kokku. See tagab torujuhtme koormuse ühtlase ülekandumise ehituskonstruktsioonidele, vältides torude purunemist ja seadmete kahjustusi, mis tulenevad jäikadest piirangutest tingitud pingekontsentratsioonist. Samal ajal neelab vedrude summutav toime tõhusalt pumpade, kompressorite ja muude seadmete tekitatud vibratsiooni ning vähendab müra levikut.

Toote tehnilised andmed

Muutuva vedruriide tabel	Näide
Riidepuu tüüp / konfiguratsioon	Tüüp A, B, C, D, E, F, G
Vedru suurus / nr.	Nr 0 - nr 22
Reisivahemik	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Töökoormus	0,2 kN - 400 kN
Paigaldatud koormus (külmkoormus)	kN / kgf
Töökoormus (kuum koormus)	kN / kgf
Liikumise suund	Üles / alla
varieeruvus (%)	≤ 25% (standardne)
Pinnatöötlus	Kuumgalvk/värvitud
Korpuse materjal	Süsinikteras (Q235/Q355)

Põhifunktsioonid

▶  Kõrge laadimistäpsus: iga üksus kalibreeritakse enne tarnimist koormusega, laadimisviga kontrollitakse ±5% piires.

▶  Suurepärane väsimuskindlus: kõik vedrud on läbinud 100 000-tsüklilise väsimustesti ilma püsiva deformatsiooni või purunemiseta.

▶  Kõrge ohutustegur: projekteeritud ohutustegur ei ole väiksem kui 1,5, mis tagab usaldusväärse jõudluse äärmuslikes töötingimustes.

▶  Suurepärane korrosioonivastane jõudlus: viimistletud kuumtsinkimise või epoksütsingirikka kattega, mis sobib söövitavasse keskkonda, nagu rannikualad ja keemiatehased.

▶  Visuaalne jälgimine: varustatud selgete nihkekaaludega, mis hõlbustavad kohapealset paigaldamist ja töökontrolli.

Toimivuse võrdlus

Võrdluselemendid	Tavalised tooted turul	Tianshuni tööstuslik vedruriide
Kevadine materjal	Tavaline süsinikteras	60Si2MnA / 50CrVA vedruterasest
Kuumtöötlusprotsess	Ühekordne karastamine	Kolmeastmeline kuumtöötlus (karastamine + karastamine + stabiliseerimistöötlus)
Koormustaluvus	±10% ~ ±15%	±5% piires
Väsimus elu	30 000 tsüklit	Üle 100 000 tsükli
Pinnatöötlus	Tavaline värvikate	Kuumtsinkimine / Epoksiidtsingirikas krunt + pealisvärv
Kontrollistandard	Proovide võtmise kontroll	100% täielik ülevaatus

Rakenduse stsenaariumid

Tööstuslik vedruriide on rakendatav kõikidele tööstuslikele torusüsteemidele, mis on allutatud temperatuurikõikumistele ja vibratsioonile. See toimib erakordselt hästi järgmiste stsenaariumide korral:

▶  Nafta rafineerimisüksuste kõrgtemperatuursed ja kõrgsurveprotsessi torustikud

▶  Elektrijaamade peamised aurutorustikud ja toiteveetorustikud

▶  LNG vastuvõtuterminalide ja gaasistamistehaste krüogeensed torujuhtmed

▶  Keemia- ja farmaatsiatehastes söövitavat ainet edastavad torujuhtmed

▶  Linna keskküttevõrkude magistraaltorustikud

▶  Gaasi- ja hapnikutorustikud raua- ja terasmetallurgiatehastes

Kvaliteedi tagamise süsteem

Iga toode läbib enne tarnimist põhjaliku ettevõttesisese testimise

Ettevõttesisesed testimiskatted

Mõõtmete ja visuaalne kontroll, PMI (positiivne materjali identifitseerimine), kõvaduse testimine, MT/PT mittepurustav katse (vajadusel), vedrukoormuse katsetamine koormuse ja nihke kõveratega ja katte paksuse mõõtmine. Tehase testimise aruanded (FTR) ja materjali testimise aruanded (MTR) on saadaval.

Märkus: ettevõttesisene testimine ei ole ILAC-i akrediteeritud kolmanda osapoole testimine

Kolmanda osapoole kontrollitud testimine või laboratoorsed testid on saadaval valikulise, eraldi noteeritud teenusena.

Valikulised kolmanda osapoole kontrolliteenused (eraldi tsiteeritud)

1. Materjali testimine

Keemilise koostise analüüs, tõmbekatse, Charpy madala temperatuuriga löögikatse ja kõvaduse testimine.

2. Keevitage NDT

Magnetosakeste testimine (MT), vedeliku läbitungimise testimine (PT), ultraheli testimine (UT) ja radiograafiline testimine (RT).

3. Vedrukoormuse testimine

Kaasa arvatud koormuse-nihke kõverad.

4. Kuumtsinkimine / epoksükatte korrosioonikaitse kontroll

5. Tunnistatud testimine, tehase järelevalve ja saatmiseelne kontroll (PSI)

Meie eelised

Võrreldes LISEGA rahvusvahelise torude tugisüsteemiga

Meie toodete laadimise täpsus, testimisstandardid ja dokumentatsioonisüsteemid on võrreldavad LISEGA rahvusvahelise torude tugisüsteemiga.

Mis meid eristab

Erinevalt tavalistest kodumaistest tootjatest, kes tarnivad ainult toodet ise, anname iga vedruüksuse juurde koormuse-nihke kõvera. Samuti hõlbustame kolmandate osapoolte SGS-i testimist ja ülevaatusi ning toetame välismaiste projektide PE/CPE inseneride dokumentide ülevaatamist.

Tugiteenused

▶  Tasuta tehnilise valiku teenus: pakume professionaalset riidepuu valikut ja arvutamist torustiku parameetrite ja tegelike töötingimuste alusel.

▶  Kohandatud disain: mittestandardne disain erikoormuse, nihke või piiratud paigaldusruumi nõuete jaoks.

▶ Kohapealne tehniline tugi: saab saata professionaalseid insenere, kes juhendavad kohapealset paigaldamist ja kasutuselevõttu.

▶  Pikaajaline varuosade tarnimine: meil on hästi varustatud varuosade ladu, et varuosade nõudlusele kiiresti vastata.

Tööstusliku vedruriide rohkemate tehniliste parameetrite või kohandatud lahenduste saamiseks võtke üksikasjalike dokumentide saamiseks ühendust meie müügimeeskonnaga.
