Kuidas saab metallist lõõtsa paisumisvuuk parandada torujuhtme ohutust, paindlikkust ja kasutusiga

Tianshun, tööstuslike torujuhtmete komponentide, tarvikute tootjaMetal lõõtsa paisumisvuuklahendused, mis on loodud kohanema soojuspaisumisega, absorbeerima torujuhtme liikumist ja toetama usaldusväärset tööd nõudlikes tööstustingimustes. Valides sobiva lõõtsa materjali, liikumise konfiguratsiooni ja rõhuklassi, saavad insenerid vähendada torustiku liigset pinget, kaitsta ühendatud seadmeid ja parandada tööstuslike torustike süsteemide pikaajalist jõudlust.

Metallist lõõtsaga paisumisvuuk on painduv torustiku komponent, mis kompenseerib temperatuuri kõikumisest, mehaanilisest nihkest ja valitud töökoormustest põhjustatud mõõtmete muutusi. Selle gofreeritud metallist lõõtsad suudavad olenevalt konstruktsioonist liikuda telg-, külg- või nurksuunas. Levinud rakendused hõlmavad elektritootmist, naftakeemia töötlemist, kaugkütet, veetöötlust ja tööstuslikku tootmist. Õige liigendi valimine nõuab töörõhu, temperatuuri, vedeliku ühilduvuse, liikumisnõuete, väsimuse ja paigaldustingimuste hoolikat hindamist. Selles juhendis selgitatakse, kuidas metallist lõõtsade paisumisvuugid töötavad, võrreldakse levinumaid konfiguratsioone, tuuakse välja materjali valiku kaalutlused ja tuuakse esile kvaliteedikontrollid, mida tööstuslikud ostjad peaksid arutama kvalifitseeritud tarnijaga, näiteks Tianshuniga.

Sisukord

1. Mis on metallist lõõtsa paisumisvuuk?
2. Kuidas metallist lõõtsa paisumisvuuk töötab?
3. Millised on peamised eelised?
4. Mis tüüpi metallist lõõtsade paisumisvuugid on saadaval?
5. Kuidas mõjutavad materjalid ja spetsifikatsioonid jõudlust?
6. Kus kasutatakse metallist lõõtsa paisumisvuuke?
7. Kuidas valida õige paisumisvuuk?
8. Millised paigaldus- ja hooldustavad on olulised?
9. Korduma kippuvad küsimused
10. Järeldus

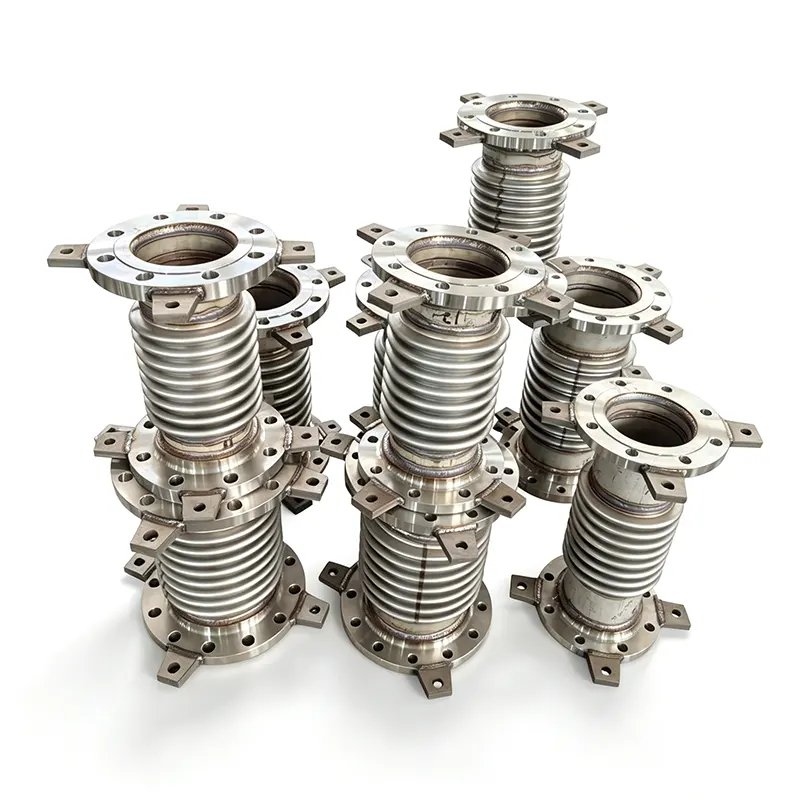

1. Mis on metallist lõõtsa paisumisvuuk?

Metallist lõõtsa paisumisvuuk on painduv pistik, mis on paigaldatud torusüsteemi, et võimaldada liikumist, säilitades samal ajal vajaliku rõhupiiri. Selle põhikomponent on õhukese seinaga metallist lõõts, mis on moodustatud laineliste seeriatega. Need lained võimaldavad kontrollitud deformatsiooni, ilma et kogu toru peaks vabalt liikuma.

Erinevalt jäigast toruühendusest, mis kannab termilise nihke ümbritsevatesse komponentidesse, tagab korralikult konstrueeritud paisumisvuuk liikumiseks ettenähtud koha. See aitab hallata toruankrutele, tugedele, pumpadele, ventiilidele ja soojusvahetitele ülekantavaid koormusi.

Tüüpiline koost võib sisaldada:

• Metallist lõõtsad:Painduv element, mis neelab kindlaksmääratud liigutusi.
• Ühenduste lõpp:Äärikud või keevitatud otsad, mis ühendavad liitekoha torustikuga.
• Sisemine vooder:Valikuline komponent, mis aitab juhtida voolu ja kaitsta lõõtsa erosiooni või voolu põhjustatud vibratsiooni eest.
• Väline kate:Kaitsekomponent, mis aitab kaitsta lõõtsa väliste kahjustuste eest.
• Roolivardad, hinged või kardaani riistvara:Konkreetsetes konstruktsioonides kasutatavad komponendid liikumise või rõhu tõukejõu juhtimiseks.

Sobiv konstruktsioon sõltub torustiku paigutusest, töökeskkonnast ja tehnilistest arvutustest. Tooteteabe saamiseks külastage Tianshun Metal Bellows Expansion Joint tootelehte.

2. Kuidas töötab metallist lõõtsa paisumisvuuk?

Tööstuslikud torustikud laienevad, kui nende temperatuur tõuseb, ja tõmbuvad kokku, kui need jahtuvad. Seadme vibratsioon, paigaldustolerantsid ja konstruktsiooni nihked võivad tekitada täiendavaid liikumisi. Kui neid muudatusi ei kohandata õigesti, võivad need suurendada torustiku ja ühendatud seadmete pinget.

Gofreeritud lõõts deformeerub oma kavandatud liikumispiirides elastselt, neelates kindlaksmääratud osa nihkest. Sõltuvalt liigendi konfiguratsioonist võib liikumine toimuda ühes suunas või suundade kombinatsiooni kaudu.

• Aksiaalne liikumine:Kokkusurumine või pikendamine piki toru keskjoont.
• Külgmine liikumine:Nihutamine risti toru keskjoonega.
• Nurga liikumine:Pöörlemine ühendatud toruosade vahel.

Rõhutõukejõud on veel üks oluline kaalutlus. Lõõtsa efektiivsele alale mõjuv siserõhk võib tekitada jõu, mida süsteemi konstruktsioon peab piirama või tasakaalustama. Olenevalt rakendusest võivad olla vajalikud ankrud, juhikud, tõmbevardad ja rõhuga tasakaalustatud konfiguratsioonid.

Järelikult tuleks metallist lõõtsa paisumisvuuk valida torustiku üldise paindlikkuse ja pingeanalüüsi osana, mitte käsitleda eraldiseisva tarvikuna.

3. Mis on peamised eelised?

Soojusliikumise kompenseerimine

Metallist lõõtsade paisumisvuugid võimaldavad arvutatud soojusnihet kuuma ja külma torustiku süsteemides. See võib aidata vähendada liigset koormust, mis on põhjustatud piiratud laienemisest ja kokkutõmbumisest, eeldusel, et liigend on õige suurusega ja paigaldatud.

Ühendatud seadmete kaitse

Kontrollimatu torustiku koormus võib mõjutada pumba otsikuid, klapiühendusi, turbiini liideseid ja soojusvaheti ühendusi. Õigesti konstrueeritud paisumisvuuk aitab neid koormusi hallata, võimaldades torustikus ettenähtud liikumist.

Kohanemisvõime nõudlike tingimustega

Roostevabast terasest ja valitud kõrglegeeritud lõõtsamaterjalidest saab määrata erinevate rõhu-, temperatuuri- ja protsessikeskkonna kombinatsioonide jaoks. Sobiv materjali klass tuleb kinnitada tegeliku keemilise kokkupuute ja töötingimustega.

Paindlik süsteemi disain

Aksiaalsed, universaalsed, hingedega, kardaan- ja rõhuga tasakaalustatud konstruktsioonid pakuvad erinevaid liikumisviise. See võimaldab inseneridel sobitada ühenduskonfiguratsiooni torustiku paigutusega, selle asemel, et tugineda iga rakenduse jaoks ühele konstruktsioonile.

Need eelised sõltuvad õigest projekteerimisest, materjalide ühilduvusest, sobivatest tugedest ja tootja paigaldusnõuetest kinnipidamisest. Paisumisvuuk ei suuda kompenseerida toru ebapiisavat tuge või valesti projekteeritud ankurdussüsteemi.

4. Mis tüüpi metallist lõõtsade paisumisvuugid on saadaval?

Erinevad paisumisvuukide konfiguratsioonid täidavad erinevaid liikumis- ja surve-tõukejõu nõudeid. Nende erinevuste mõistmine aitab ostjatel määrata sobiva toote.

Iga konfiguratsiooni liikumisvõime sõltub selle geomeetriast, lõõtsa konstruktsioonist, rõhust, temperatuurist ja väsimusnõuetest. Insenerid peaksid kinnitama lubatud kombineeritud liikumisi, selle asemel, et lisada üksikuid liikumisväärtusi ilma kontrollita.

5. Kuidas mõjutavad materjalid ja spetsifikatsioonid jõudlust?

Materjali valik mõjutab korrosioonikindlust, temperatuuritaluvust, paindlikkust ja väsimust. Õige spetsifikatsioon peab arvestama nii protsessikeskkonda kui ka töötamise ajal kogetud mehaanilisi tingimusi.

• SS304 roostevaba teras:Levinud valik üldistes tööstuskeskkondades, kus selle korrosioonikindlus ja temperatuuritaluvus on sobivad.
• SS316L roostevaba teras:Seda kasutatakse sageli rakendustes, mis nõuavad paremat vastupidavust teatud söövitavatele keskkondadele.
• SS321 roostevaba teras:Stabiliseeritud roostevaba teras, mis võib sobida valitud kõrgendatud temperatuuriga rakenduste jaoks.
• Inconel 625:Niklipõhine sulam, mis sobib kasutamiseks nõudlikes temperatuuri- ja korrosioonitingimustes.
• Hastelloy sulamid:Valitud klassid võivad sobida teatud agressiivsetes keemilistes keskkondades, kui sobivus on hinnatud.

Tianshuni avaldatud tooteteabes on loetletud järgmised tüüpilised valikud. Need on võrdlusvahemikud ja neid ei tohiks tõlgendada iga disaini samaaegsete hinnangutena.

Valitud liigendi puhul tuleb kontrollida tegelikku lubatud rõhku, temperatuuri ja liikumist. Need parameetrid on üksteisest sõltuvad ja ühe kategooria kõige nõudlikum väärtus ei kehti automaatselt, kui muud töötingimused muutuvad.

6. Kus kasutatakse metallist lõõtsa paisumisvuuke?

Metallist lõõtsa paisumisvuuke kasutatakse erinevates tööstusharudes, kus on oluline torustiku kontrollitud liikumine ja usaldusväärne isolatsioon.

• Elektri tootmine:Auruliinid, katlasüsteemid, turbiiniühendused ja kaugküttevõrgud.
• Nafta ja gaas:Rafineerimistehaste torustik, süsivesinike ülekandeliinid ja valitud kõrge temperatuuriga protsessisüsteemid.
• Naftakeemia töötlemine:Keemilised protsessiliinid, mis nõuavad hoolikalt valitud korrosioonikindlaid materjale.
• Veetöötlus:Pumbajaamad ja veeülekandetorustikud, kus liikumine või vibratsioon nõuab juhtimist.
• HVAC ja ehitusteenused:Kütte-, jahutus- ja jahutusveesüsteemid temperatuuriga seotud toruliikumisega.
• Terase- ja metallurgiatehased:Valitud kõrge temperatuuriga protsessiliinid ja tööstuslikud heitgaasidega seotud torustikusüsteemid.

Iga rakenduse puhul peaksid insenerid hindama vedeliku koostist, kavandatud rõhku, töötemperatuuri, käivitamise ja seiskamise tsükleid, vibratsiooni ja võimalikke mööduvaid koormusi. Need üksikasjad määravad kindlaks, kas metallist lõõtsaühendus sobib ja millist konfiguratsiooni tuleks täpsustada.

7. Kuidas valida õige paisumisvuuk?

Usaldusväärne valikuprotsess algab täpsetest tööandmetest. Ühenduse valimine ainult toru nimiläbimõõdu järgi võib põhjustada ebapiisava liikumisvõime või ebasobiva rõhu.

1. Määratlege töötingimused:Salvestage normaal- ja maksimaalne rõhk, töö- ja projekteerimistemperatuurid, protsessikeskkonnad ja võimalikud siirdetingimused.
2. Arvutage torustiku liikumine:Määrake eeldatav telg-, külg- ja nurknihe, sealhulgas asjakohased kombineeritud liikumised.
3. Hinnake rõhu tõukejõudu:Vaadake üle ankrukoormused, juhikute vahe, tugikorraldus ja kas vaoshoitud või rõhuga tasakaalustatud konstruktsioon on sobiv.
4. Valige materjal:Sobitage lõõtsasulamid ja ühendusmaterjalid vedeliku keemia, temperatuuri ja väliskeskkonnaga.
5. Kehtestage väsimusnõuded:Hinnake töötsüklite arvu ja raskusastet ning taotlege arvutusi kavandatud teenindustingimuste alusel.
6. Kinnitage standardid ja dokumentatsioon:Täpsustage kohaldatavad projekteerimisstandardid, kontrollinõuded, materjalisertifikaadid ja katseprotokollid.
7. Vaadake installipiirangud üle:Kontrollige vaba ruumi, ühenduse mõõtmeid, juurdepääsetavust ja hooldusnõudeid.

Tianshun pakub standardseid ja kohandatud metallist lõõtsa paisumisvuukide võimalusi. Mittestandardsete süsteemide puhul aitab torustiku jooniste ja tööandmete jagamine insenerimeeskonnal hinnata vajalikku konfiguratsiooni ja spetsifikatsioone.

8. Millised paigaldus- ja hooldustavad on olulised?

Isegi õigesti projekteeritud paisumisvuuk võib enneaegselt puruneda, kui see on valesti paigaldatud või kui see liigub väljaspool ettenähtud piire. Seetõttu tuleb paigaldamisel ja hooldamisel järgida kinnitatud jooniseid ja tootja juhiseid.

Installimise kontrollnimekiri

• Kontrollige lõõtsa mõlkide, deformatsiooni, korrosiooni ja transpordikahjustuste suhtes.
• Kontrollige voolu suunda, suunda, ühenduse mõõtmeid ja paigalduspikkust, kui see on asjakohane.
• Veenduge, et toruankrud, juhikud ja toed vastaksid kinnitatud torustiku konstruktsioonile.
• Eemaldage transpordipiirangud ainult tootja määratud etapis.
• Vältige väänamist, ettekavatsematut eellaadimist või valesti joondatud toruotste oma kohale sundimist.
• Kaitske lõõtsa keevituspritsmete, löökide ja muude paigaldusohtude eest.
• Täitke kindlaksmääratud rõhu- või lekkekatse protseduur, kasutades heakskiidetud meetodit.

Pidev ülevaatus

Hoolduse ajal kontrollige nähtavat deformatsiooni, korrosiooni, leket, ebatavalist vibratsiooni ega kaitsekomponentide kahjustusi. Vaadake üle kõik muudatused töötingimustes, mis võivad mõjutada väsimust või liikumisvõimet. Ülevaatusintervallid peaksid põhinema hoolduse tõsidusel, seadme kriitilisel tähtsusel ja kohaldataval hooldusprogrammil.

Kõrgsurve, kõrge temperatuuri või ohtliku kandjaga süsteemide puhul peaks kontrolli ja remonti teostama kvalifitseeritud personal vastavalt asjakohastele ohutusprotseduuridele. Kahjustatud lõõtsa ei tohi ilma asjakohase inseneri hinnanguta uuesti kasutusele võtta.

9. Korduma kippuvad küsimused

K1: Mis on metallist lõõtsa paisumisvuugi peamine eesmärk?

Selle põhieesmärk on kohandada torustiku teatud liikumist, mis on põhjustatud soojuspaisumisest, kokkutõmbumisest või muust nihkest, aidates samal ajal juhtida torusüsteemi kaudu ülekantavaid koormusi.

Q2: Mis vahe on aksiaalsete ja universaalsete paisumisvuukide vahel?

Aksiaalne paisumisvuuk võimaldab peamiselt survet ja pikendamist piki toru keskjoont. Universaalne paisumisvuuk kasutab kahte lõõtsaelementi, mis on eraldatud keskmise pooliga, et võimaldada suuremat külgliikumist, kusjuures selle konstruktsioonist olenevalt on täiendav nurk.

Q3: milline materjal sobib kõige paremini metallist lõõtsa paisumisvuugi jaoks?

Iga rakenduse jaoks pole parimat materjali. SS304, SS316L, SS321, Inconel 625 ja muud sulamid võivad erinevatel tingimustel sobida. Valik peaks põhinema vedeliku ühilduvusel, temperatuuril, rõhul, väsimusnõuetel ja tootja tehnilistel hinnangutel.

Q4: Kui kaua võib metallist lõõtsa paisumisvuuk vastu pidada?

Kasutusiga sõltub liikumistsüklite arvust ja suurusest, rõhust, temperatuurist, korrosioonist, vibratsioonist, paigalduskvaliteedist ja hooldusest. Universaalsele kasutusea hinnangule tuginemise asemel taotlege kindlaksmääratud tööpiirkonna jaoks väsimuse arvutust.

K5: Kas metallist lõõtsa paisumisvuuk välistab vajaduse torutugede järele?

Ei. Paisumisvuugid ei asenda üldjuhul vajadust sobivate torutugede, ankrute ja juhikute järele. Need komponendid kontrollivad toru kaalu, joondamist ja liikumist nii, et ühenduskoht toimib oma konstruktsiooni piires.

K6: Kas Tianshun saab valmistada kohandatud metallist lõõtsa paisumisvuuke?

Tianshuni tooteteave kirjeldab standardseid ja kohandatud disainilahendusi, sealhulgas mittestandardseid mõõtmeid ja erinevaid materjalivalikuid. Ostjad peaksid esitama joonised, töötingimused, liikumisnõuded ja ühendamise üksikasjad, et kinnitada teostatavust ja saada projektipõhine pakkumine.

10. Järeldus

Metallist lõõtsaga paisumisvuuk on tööstuslike torustike süsteemide oluline komponent, mis peab taluma termilist liikumist, juhtima nihkumist ja kaitsma ühendatud seadmeid liigse mehaanilise koormuse eest. Usaldusväärne jõudlus sõltub õige lõõtsa materjali valikust, liikumise konfiguratsioonist, rõhuklassist ja väsimusest, tagades samas õige paigalduse ja tugikonstruktsiooni. Tianshun pakub standardseid ja kohandatud lahendusi mitmesugustele tööstuslikele torujuhtmetele esitatavatele nõuetele, mille tooteteabes on kirjeldatud materjali jälgitavust ja kontrollivõimalusi. Oma projekti jaoks sobiva konfiguratsiooni tuvastamiseks vaadake üle Tianshuni metallist lõõtsa paisumisvuugi spetsifikatsioonid javõtke meiega ühendustteie tööparameetrite, tehniliste jooniste ja ostunõuetega, et arutada materjali valikut, kohandatud disaini ja teie torujuhtmesüsteemile kohandatud lahendust.
