Kulumiskindlad torujalatsite toed torujuhtme koormuse toetamiseks ja libisemiseks

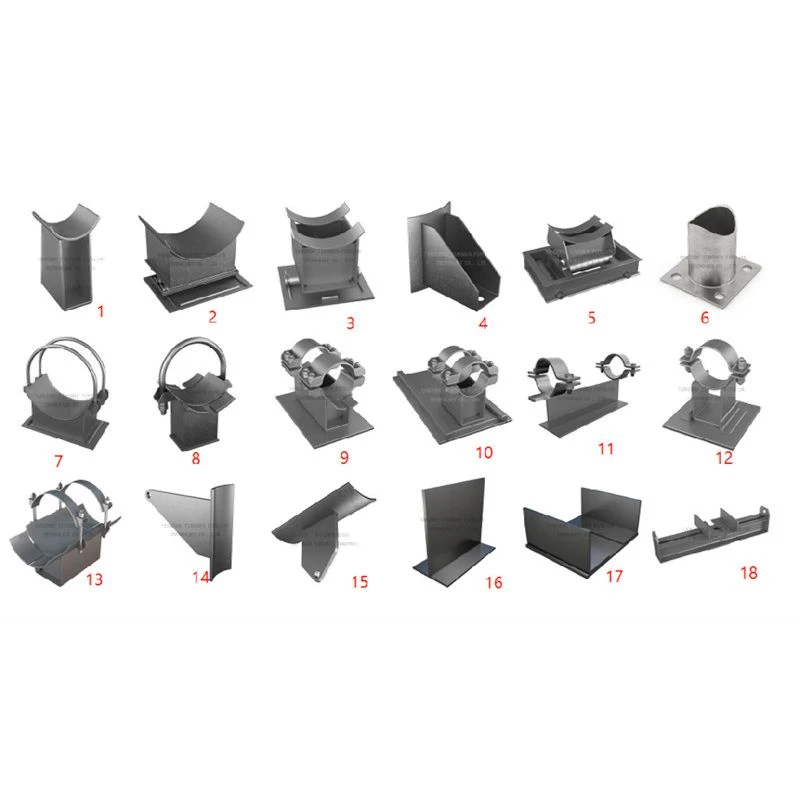

Torukinga on üks neist komponentidest, mida keegi ei märka enne, kui seda pole. See on keevitatud toru põhja külge, jaotab koormuse konstruktsioonitalale või T-postile ja annab sageli libiseva pinna, mis laseb torul termiliste tsüklite ajal aksiaalselt liikuda. KellTianshun, valmistame igal aastal tuhandeid torujalatseid – protsessiliinide, aurupeade, krüogeensete torustike ja kõige muu jaoks. Pärast 14 aastat selles äris oleme õppinud, et hästi läbimõeldud torujalats teeb enamat kui lihtsalt kaalu: see kaitseb toru katet, säilitab isolatsiooni järjepidevuse ja hoiab ära punktkoormuse toruseina mõlkimise.

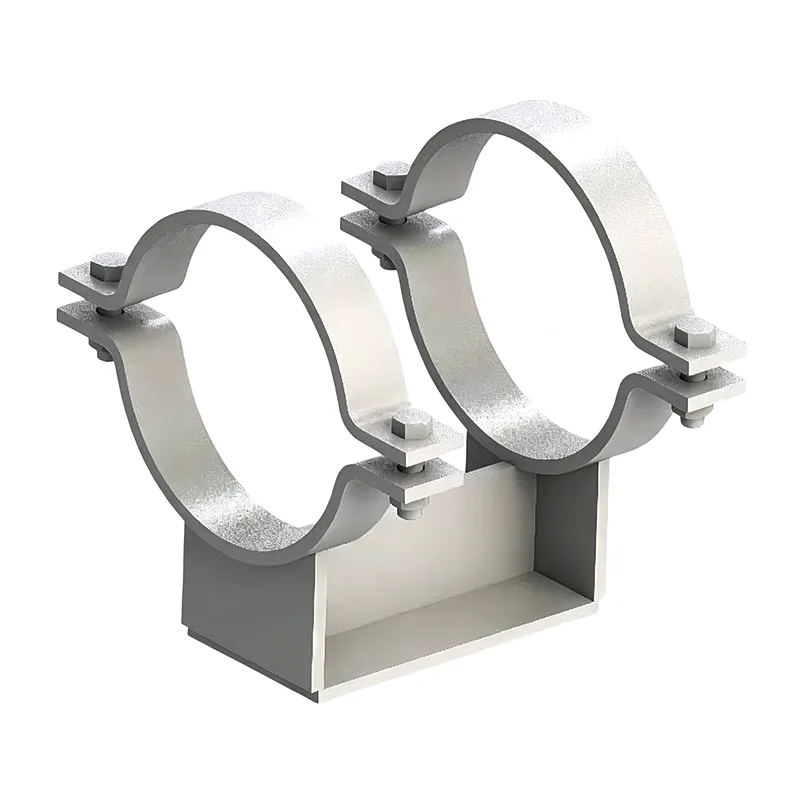

Torujalatsite toed on osa laiemasttorude toedperekond, kuid need on piisavalt eristatavad, et vääriksid oma disaini tähelepanu. Kui lihtne klamber või riidepuu varras saab hakkama vertikaalse kandevõimega, siis torujalats haldab kontaktliidest. See liides muutub kiiresti keeruliseks – suur hõõrdumine võib tekitada torus pinget, ebapiisav kõrgus võib purustada isolatsiooni ja vale materjal võib põhjustada galvaanilist korrosiooni. Tarnime regulaarselt torujalatseid, mis töötavad koosvedrupuudülalpool või eelisoleeritud torutugedega külmaliinidel, kus soojusisolatsioon on kriitiline.

Suure koormusega libisevate rakenduste jaoks saame pakkuda ka roostevabast terasest tugiplaadil liimitud PTFE-d. Määritud PTFE hõõrdetegur jääb tavaliselt vahemikku 0,05–0,10, mis on väärtus, mida enamik torude pingeinsenere oma painduvusanalüüsis kasutab.

Meie järgitavad standardid

Torukingad on valmistatud samade torustiku tugistandardite järgi, mida rakendame kogu oma tootevalikule:

ANSI/MSS SP‑58 – Materials and design of pipe supports

ASME B31.3 / B31.1 – protsessi- ja toitetorustik

EN 1090 – Konstruktsiooniterase tootmine (CE-märgisega projektidele)

GB/T 17116 – Hiina standard torutugedele

Meie tehase kvaliteedisüsteem on sertifitseeritud ISO 9001:2015 ja me saame anda igale kingapartiile täieliku EN 10204 3.1 materjalisertifikaadi.

Korduma kippuvad küsimused

K1: Kui kõrge peaks mu torujalats olema?

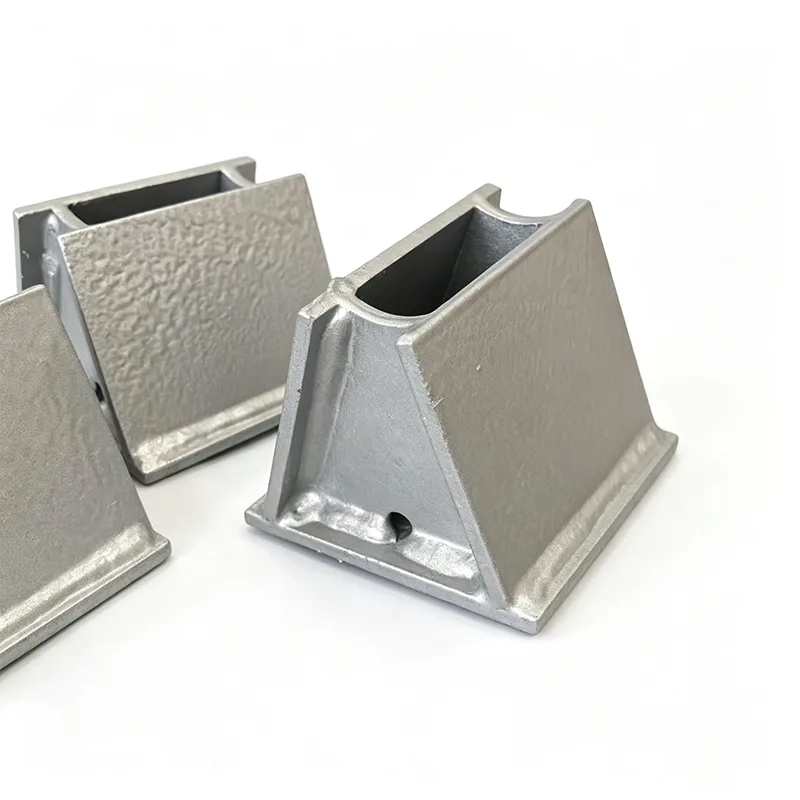

Kinga kõrguse määrab isolatsiooni paksus pluss 10–25 mm vahe. Näiteks 100 mm mineraalvillast isolatsiooniga toru vajab tavaliselt 120–125 mm jala kõrgust, et isolatsioon oleks tugiterasest vaba. Arvutame selle teie torustiku spetsifikatsioonide põhjal, kui annate meile toru suuruse ja isolatsiooni ajakava.

Q2: Millal on mul vaja jalatsile PTFE liugplaati ja millal saab keevitada süsinikterasest alust?

Kui eeldatakse, et toru liigub soojuspaisumisel aksiaalselt, vähendab PTFE või poleeritud roostevaba liugpind hõõrdumist ja sellest tulenevat reaktsioonikoormust seadme düüsidele. Fikseeritud või kinnituspunktid ei vaja liugplaati. Teie toru pingearuanne ütleb teile, millised toed libisevad ja millised on fikseeritud.

Q3: kas saate krüogeense teenuse jaoks tarnida eelisoleeritud torujalatseid?

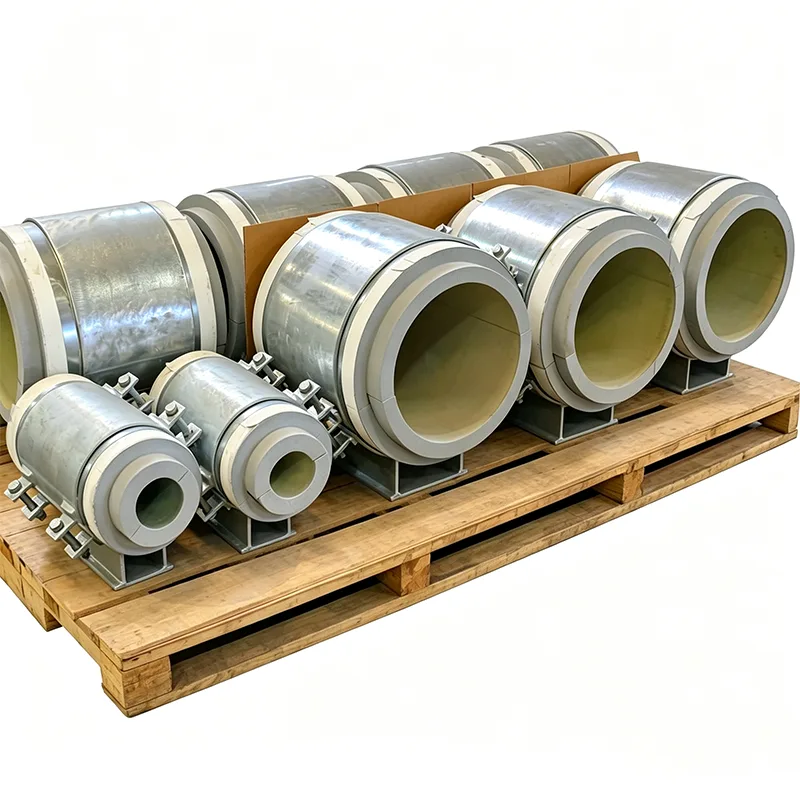

Jah. Valmistame terassadulasse liimitud jäigast vahtplastist või vahtklaasist isolatsiooniplokist jalatseid. Alusplaat ulatub isolatsioonist allapoole ja kogu sõlm on konstrueeritud nii, et see takistab külma ülekandumist ja kondenseerumist. Need on tavaliselt ette nähtud veeldatud maagaasi, etüleeni ja jahutatud veetorustiku jaoks.

Q4: Mis on teie kohandatud torujalatsite tarneaeg?

Lihtsad süsinikterasest kingad ilma PTFE-ta: 12–18 päeva. Kinnitatud PTFE-patjade või roostevabast terasest riistvaraga kingad: 20–25 päeva. Suure läbimõõduga kingad 24-tollise või suurema toru jaoks võivad võtta veidi kauem aega. Täpse ajakava kinnitame teie hinnapakkumisega.

K5: Kas vajate jooniseid või saate jalatsi kujundada põhiandmete põhjal?

Mõlemad töötavad. Kui teil on standardne kingajoonis, valmistame täpselt selle järgi. Kui teil on ainult toru suurus, isolatsiooni paksus ja koormus, saame teie heakskiidu saamiseks pakkuda projekti – standardse konfiguratsiooni puhul pole inseneritasu.

Iga jalatsi kvaliteedikontroll

Kuigi torujalats näeb välja lihtne, teostame järjepidevat kvaliteedikontrolli protsessi:

Materjali kontroll küttenumbrite ja veski sertifikaatide alusel

Sadula raadiuse mõõtmete kontrollimine, et tagada õige sobivus toru OD-le

Keevitamise visuaalne kontroll, vajadusel PT või MT olemasolu

Ühenduse terviklikkuse kontroll PTFE-patjadel (puudutustest ja visuaalne)

Lõplik mõõtmete kontroll – kõrgus, alusplaadi tasasus, poltide aukude vahe

Coating inspection

Iga kinga või kingade partii on märgistatud kordumatu numbriga, mis viitab teie tuginimekirjale. Saate kõndida pakendis ja sobitada iga tükki isomeetrilisega ilma joonist avamata.

Kohandamise valikud, mida käsitleme sageli

Tavalised torujalatsid on meie jaoks lähtepunktiks. Muudame neid regulaarselt konkreetsete tööde jaoks:

Laiendatud alusplaadid laia ääriktalade jaoks

Nurga all olevad kingad kaldus toruriiulitele

Tükeldatud kestaga jalatsid olemasolevatele liinidele ilma lõikamiseta paigaldamiseks

Kõrge temperatuuriga sulamist sadulad (nt P11, P22) ahjude ja reformitorustike jaoks

Kahepoolsed liugplaadid külgmiste tõkenditega juhitavate libisemisjalatsite jaoks

Tulekindlad jalatsid paisuva kattega või mineraalvillast sisetükkidega

Mida rohkem teavet paigalduse kohta meile annate, seda paremini saame jalatsit kohandada, et vältida hilisemaid kohamuutusi.

Asjad, mida oleme põllult õppinud

Kõrge temperatuuriga liinidel jätke jalatsi keevisõmbluse asukoha määramisel alati arvesse toru laienemist. Külma paigaldamise ajal vales kohas keevitatud jalats võib nööri kuumenemisel tugiteraselt maha kõndida.

PTFE-patju tuleb kaitsta liivapritsiga töötlemise ja kohapeal värvimise ajal. Tavaliselt maskeerime neid, kuid meeldetuletus saidi meeskonnale ei tee kunagi haiget.

Kui jalats asetseb tsingitud konstruktsioonil, eelistatakse roostevabast terasest või PTFE-st kontaktpinda, et vältida tsingi murenemist ja ebaühtlast korrosiooni.

Suurte raskeseinaliste torude puhul jaotab täissadulaga jalats koormuse paremini kui tasapinnaline jalats ja vähendab toruseina kohaliku ülepinge ohtu. Saame teha kiire arvutuse, kui jagate torude ajakava ja koormust.

Miks Tianshun Pipe Shoes?

Torukingad on torustikusüsteemi laulmatud tööhobused ja me kohtleme neid austusega, mida nad väärivad. Kõik kingad, mida me tarnime, on valmistatud meie enda terasplaatide, torude ja konstruktsioonidetailide varudest. See tähendab, et kontrollime kvaliteeti alates toorainest kuni lõpliku värvini. See tähendab ka seda, et saame kiiresti reageerida, kui projekt lisab viimasel minutil 50 lisajalatsi.

Oleme tarninud torujalatseid metanoolitehaste, ujuvate veeldatud maagaasi rajatiste, kaugküttevõrkude ja farmaatsiapuhastusliinide jaoks. Üle 70% meie äritegevusest pärineb korduvatest tellimustest, sest meie kingad sobivad toruga, libisevad, kui peaksid, ega roosteta esimesel aastal läbi.

Kui teie projekt vajab torujalatseid, eelisoleeritud torutugesid või vedrutugede ja riputite täielikku paketti, saatke meile oma tugigraafik või standardjoonised. Pakume tehasest otsepakkumist, konkurentsivõimelist hinda ja tarneajakava, mille saate planeerida. Meie Yangzhou tehase külastus on teretulnud igal ajal – näete täpselt, kuidas me lõikame, keevitame ja viimistleme iga kinga enne selle lahkumist.
