Kogenud torujuhtme tugitootjanaTianshunannabEelisoleeritud torude tugilahendused, mis on loodud soojusliikumise kohanemiseks, säilitades samal ajal isolatsiooni järjepidevuse. Need integreeritud sõlmed aitavad tööstusprojektidel vähendada soojussilda, lihtsustavad paigaldamist ja parandavad isoleeritud torusüsteemide töökindlust.
Eelisoleeritud torude liugtoes on ühendatud kandevõimeline isolatsioon madala hõõrdumisega libiseva liidesega, võimaldades torujuhtmetel laieneda ja kokku tõmbuda ilma termokaitset kahjustamata. Erinevalt tavalistest tugedest, mis nõuavad isolatsiooni lõikamist ja rekonstrueerimist kohapeal, aitab integreeritud disain säilitada pidevat isolatsiooniümbrist ja usaldusväärsemat aurutõket. Selles artiklis selgitatakse, kuidas need toed töötavad, millised materjalid sobivad erinevatele töötemperatuuridele, kuidas valida õiget konfiguratsiooni ja mida peaksid insenerid auru, jahutatud vee või krüogeense teenuse toe määramisel arvesse võtma.
1. Mis on eelisoleeritud torude liugtugi?
2. Kuidas libisemis- ja isolatsioonisüsteem töötab?
3. Millised on peamised tehnilised eelised?
4. Millised materjalid sobivad erinevatele temperatuuridele?
5. Kuidas valida õiget liuguri tugi?
6. Kus kasutatakse eelisoleeritud torude liugtugesid?
7. Mida peaksid ostjad enne tellimist kontrollima?
9. Kuidas saab Tianshun teie projekti toetada?

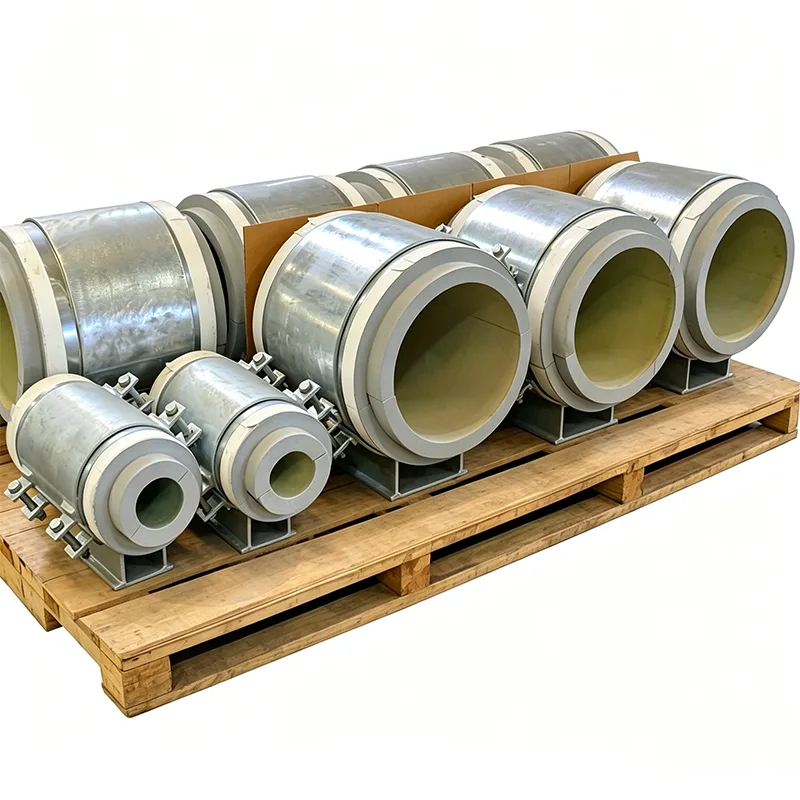

Eelisoleeritud toru liugtugi on konstrueeritud komponent, mis toetab isoleeritud torustikku, võimaldades samal ajal kontrollitud liikumist piki selle telge. See ühendab konstruktsiooni toe, kandva isolatsiooniploki ja libiseva liidese koordineeritud koostu.
Tööstuslike torustike mõõtmed muutuvad töötemperatuuri tõustes ja langedes. Aurutorud laienevad käivitamisel, jahutusveetorud kogevad ümbritsevast erinevat soojuslikkust ja krüogeensed torustikud tõmbuvad töötamise ajal oluliselt kokku. Kui tugisüsteem takistab vajalikku liikumist, võivad toruühendustele, seadmete düüsidele, ankrutele ja muudele konstruktsioonipunktidele tekkida liigsed jõud.
Tavalised toed võivad tekitada veel ühe probleemi: isolatsioon katkeb sageli tugikohas. Töökoha töötajatel võib tekkida vajadus lõigata metallkinga ümber isolatsioon ja seejärel taastada kaitseümbris. Halb joondus, kokkusurutud isolatsioon või mittetäielik tihendus võivad vähendada soojuslikku jõudlust.
Eelisoleeritud liugtugi lahendab need väljakutsed, ühendades soojusisolatsiooni ja kontrollitud liikumise ühes tehases kokkupandud seadmes. Disain peab vastama torujuhtme koormusele, temperatuurile, isolatsiooni spetsifikatsioonidele ja eeldatavale nihkele.
Koost on ette nähtud toru koormuse ülekandmiseks kandekonstruktsioonile, hoides samal ajal liugmehhanismi esmasest isolatsioonifunktsioonist eraldi. Igal komponendil on konkreetne tehniline eesmärk.
Jäik isolatsiooniplokk toetab toru koormust, piirates samas soojusülekannet toru ja teraskonstruktsiooni vahel. Selle materjal, paksus, survetugevus ja geomeetria peavad vastama kavandatavale temperatuurile ja koormustingimustele. Plokki tuleks kontrollida töö-, paigaldus- ja katsekoormuste suhtes.
Tüüpilises konfiguratsioonis kasutatakse poleeritud roostevabast terasest liugpinda, mis on ühendatud PTFE või grafiidiga immutatud liugpadjaga. Täpne paigutus sõltub disainist. Liides võimaldab aksiaalset liikumist, aidates samal ajal kontrollida hõõrdumist ja sellest tulenevaid tugistruktuurile ülekantavaid jõude.
Nõutav libisemiskäik tuleks määrata torustiku pingeanalüüsi põhjal. Projekteerijad peavad arvestama prognoositava nihke, liikumissuuna, hõõrdeteguri, toetusreaktsioonide ja projekti tingimustega sobiva varuga.
Külma- ja krüogeensete teenuste puhul on niiskuse kontroll eriti oluline. Integreeritud tihendusäärik võib pakkuda külgneva isolatsioonikatte ja aurutõkke jaoks määratletud ühenduspunkti. Õige välitihendus aitab piirata niiskuse sissepääsu, mis võib muidu halvendada isolatsiooni jõudlust ja suurendada korrosiooniohtu.
Liugliides vajab ka sobivat kaitset ehitusprahi, vee ja muude saasteainete eest. Lõplikud korpuse ja tihendi üksikasjad tuleb kinnitada tootja poolt kinnitatud joonistega.
Isolatsiooni- ja libisemisfunktsioonide integreerimine võib parandada paigalduse järjepidevust ja vähendada tavalisi probleeme torude tugikohtades.
Need eelised sõltuvad õigest projekteerimisest ja paigaldamisest. Liugtugi ei suuda kompenseerida vale toru pingemudelit, ebapiisavat isolatsioonitugevust, ebapiisavat liikumist või halvasti tihendatud aurutõket.
Materjali valik on üks olulisemaid samme eelisoleeritud torude liugtoe määramisel. Isolatsioon peab taluma kasutustemperatuuri ja survekoormust, säilitades samal ajal vastuvõetavad soojuslikud omadused. Samuti peavad libisemismaterjalid sobima eeldatava koormuse, liikumise, keskkonna ja hooldusnõuetega.
| Rakendus | Võimalik isolatsioonimaterjal | Võtmevaliku kaalumine |
|---|---|---|
| Jahutatud vesi ja soolvesi | Suure tihedusega PIR | Soojusjuhtivus, niiskuskindlus ja survetugevus |
| Madala temperatuuriga protsessi torustik | PIR ehk kärgklaas | Projekteeritud temperatuur, aurukontroll ja kandevõime |
| Krüogeensed torujuhtmed | Rakuklaas | Sobib ülimadalateks temperatuurideks ja niiskuskaitseks |
| Auru- ja kuumtöötlusliinid | Kaltsiumsilikaat | Temperatuuri reiting, mehaaniline tugevus ja termiline jõudlus |
| Spetsiaalsed kõrgtemperatuurilised rakendused | Perliidi baasil või mikropoorne isolatsioon | Projektipõhised temperatuuripiirangud ja survekäitumine |
Nagu on kirjeldatud Tianshuni eelisoleeritud torude liugtoe tootelehel, võivad materjalivalikud sõltuvalt valitud isolatsioonist ja konkreetsest konstruktsioonist katta kasutustingimusi vahemikus -196 °C kuni +650 °C. Neid lõpp-punkte ei tohiks tõlgendada iga konfiguratsiooni universaalse hinnanguna.
Enne lõpliku spetsifikatsiooni kinnitamist peaksid insenerid kinnitama lubatud töötemperatuuri, survetugevuse projekteerimistemperatuuril, isolatsiooni paksuse, libiseva materjali piirmäärad ja kõigi komponentide ühilduvuse.
Toe valimine ainult toru nimiläbimõõdu põhjal võib kaasa tuua kulukaid projekteerimismuudatusi. Usaldusväärne spetsifikatsioon arvestab mehaanilisi, termilisi ja paigaldusnõudeid koos.
Tuvastage tavaline töötemperatuur, minimaalne ja maksimaalne projekteeritud temperatuur, rõhutingimused ja asjakohased käivitamise või seiskamise stsenaariumid. Need tegurid mõjutavad isolatsiooni valikut ja eeldatavat torujuhtme liikumist.
Esitage töötoru kaal, vedeliku kaal, isolatsiooni ja katte kaal, kohaldatavad dünaamilised koormused ja asjakohased hüdrotesti koormused. Isolatsiooniplokki tuleb kontrollida pigem reguleeriva koormuse kui ainult normaalse töökaalu suhtes.
Kasutage kinnitatud torustiku pingeanalüüsi, et määrata kindlaks eeldatav liikumine tugikohas. Kinnitage sõidusuund, kavandatud nihe, libiseva liidese mõõtmed ja vajalik vahemaa.
Täpsustage toru välisläbimõõt, isolatsioonimaterjal, isolatsiooni paksus ja aurutõkke nõuded. Toe geomeetria peaks ühtima külgneva isolatsioonisüsteemiga ja vältima tühimike või haavatavate tihendusüleminekute tekkimist.
Tehke kindlaks, kas tugi vajab standardset libisevat konfiguratsiooni, külgmisi juhtplaate või muid projektipõhiseid piiranguid. Juhitavad toed võivad võimaldada aksiaalset liikumist, piirates samal ajal külgmist nihet, kuid tõkestamise asukohad peavad olema kooskõlastatud torustiku üldise pingeprojektiga.
Tugikonfiguratsioonidest laiema ülevaate saamiseks vaadake üle Tianshuni tööstuslike torude tugede valik ja kooskõlastage valitud tugi projekti täieliku tugigraafikuga.
Need toed on eriti kasulikud, kui torujuhe vajab nii termilist kaitset kui ka kontrollitud liikumist. Levinud rakendused hõlmavad järgmist:
Mõelge niiskesse tööstushoonesse paigaldatud jahutusveetorustikule. Kui tavaline terastugi katkestab isolatsiooni, võib toe ümber tekkida kondensaat, mis võib kaasa aidata korrosioonile ja isolatsiooni halvenemisele. Õigesti valitud eelisoleeritud liugtugi võib seda soojussilda vähendada, võimaldades samal ajal torul projekteeritud viisil liikuda.
Tegelik tulemus sõltub isolatsiooni spetsifikatsioonist, tugikoormustest, keskkonnatingimustest, paigalduskvaliteedist ja tervikliku aurutõkkesüsteemi järjepidevusest.
Projekti hankemeeskondade jaoks aitab täielik tehniline küsitlus tootjatel koostada täpsema hinnapakkumise ja vähendab spetsifikatsioonilünkade ohtu.
Enne pakkumise taotlemist koostage järgmine teave:
Paluge tootjal kinnitada konstruktsiooni eeldused, lubatud koormused, isolatsiooniomadused, libisemiskäik ja liidese üksikasjad. Vajadusel korraldage eraldi määratletud projektiteenusena kolmanda osapoole kontroll või katsetamine.
Tehase ülevaatus ja dokumentatsioon võivad parandada jälgitavust, kuid ostjad peaksid eristama ettevõttesisest kvaliteedikontrolli ja sõltumatult akrediteeritud kolmanda osapoole tehtud katseid. Kontrolli ulatus tuleks kokku leppida enne tootmise alustamist.
Tavaline torujalats toetab peamiselt torujuhet ja võib vajada isolatsiooni lõikamist ja ümberehitamist. Eelisoleeritud torude liugtugi ühendab kandva isolatsiooniploki ja libiseva liidese, aidates säilitada soojusisolatsiooni, võimaldades samal ajal teatud liikumist.
Tööulatus sõltub isolatsioonimaterjalist ja kogu montaaži konstruktsioonist. Tianshun loetleb valikud vahemikus ligikaudu -196 °C sobiva krüogeense konfiguratsiooni jaoks kuni +650 °C sobiva kõrge temperatuuriga isolatsiooni jaoks. Valitud materjalide, koormuste ja töötingimuste jaoks tuleb kinnitada tegelik lubatud vahemik.
Nõutav käik määratakse kindlaks torustiku pingeanalüüsi abil, võttes arvesse soojuspaisumist või kokkutõmbumist, toe asukohta, liikumissuunda ja asjakohaseid tööstsenaariume. Liugpind peab tagama piisava käigu ilma oma mehaanilisi piire saavutamata.
Jah. Juhtplaate saab integreerida sobivatesse konfiguratsioonidesse, et võimaldada aksiaalset liikumist, piirates samal ajal külgmist nihet. Juhiku paigutus ja vahekaugused peavad olema kooskõlastatud torustiku pingeanalüüsi ja projekti tugiprojektiga.
Olenevalt kokkulepitud tarnemahust võib dokumentatsioon sisaldada terasmaterjalide sertifikaate, isolatsioonimaterjalide andmelehti, libisemishõõrdekatsete teavet, mõõtmete kontrollimise aruandeid ja asjakohaseid tehase ülevaatuse protokolle. Kinnitage ostu spetsifikatsioonis nõutavad standardid, jälgitavus ja mis tahes kolmanda osapoole testimisnõuded.
Usaldusväärne eelisoleeritud torude liugtugi peab tasakaalustama konstruktsioonikoormust, soojusisolatsiooni, libisemist ja niiskuskaitset. Nende nõuete käsitlemine ühe kooskõlastatud konstruktsioonina aitab vähendada paigalduse ebakindlust ja toetab torujuhtme pikaajalist töökindlust.
Tianshun on tootnud oma Yangzhou rajatises torujuhtmete tugitooteid alates 2012. aastast ja tarnib lahendusi tööstuslikele torustike rakendustele, sealhulgas auru, jahutatud vee ja krüogeensete teenuste jaoks. Torude mõõtmed, isolatsiooninõuded, projekteerimiskoormused ja liikumisandmed üle vaadates saab insenerimeeskond aidata kindlaks teha sobiva tugikonfiguratsiooni ja selgitada teie projekti jaoks vajalikku dokumentatsiooni.
Kui hankite kohandatudEelisoleeritud torude tugiuue paigalduse või olemasoleva torujuhtme uuendamise jaoks koostage enne hinnapakkumise taotlemist torude tugigraafik, isolatsiooni spetsifikatsioonid ja pingeanalüüsi andmed. Külastage Tianshuni tootelehte, et vaadata üle saadaolevad disainilahendused javõtke meiega ühendustet arutada oma tehnilisi nõudeid, materjalivalikuid, kontrolli ulatust ja projekti tarnimise vajadusi.
