Usaldusväärsed torutoed tööstusliku torujuhtme positsioneerimiseks ja konstruktsiooni stabiliseerimiseks

KellTianshun, oleme torutugesid valmistanud sama kaua, kui oleme tegutsenud — 14 aastat. Neil ei pruugi olla liikuvaid osi, mida vedrutugedel on, kuid jäigad torutoed kannavad paljuski suuremat vastutust. Vedruüksus saab hakkama mõne millimeetri käiguga valesti ja töötab endiselt. Alamõõduline, halvasti keevitatud või valest materjalist valmistatud torutugi võib ootamatult üles öelda ja kui see juhtub, läheb toru sellega kaasa. Seetõttu käsitleme iga torutoe tellimust sama hoolsusega, nagu oma keerukamatpidevad vedrutoedja muudetavad vedruüksused.

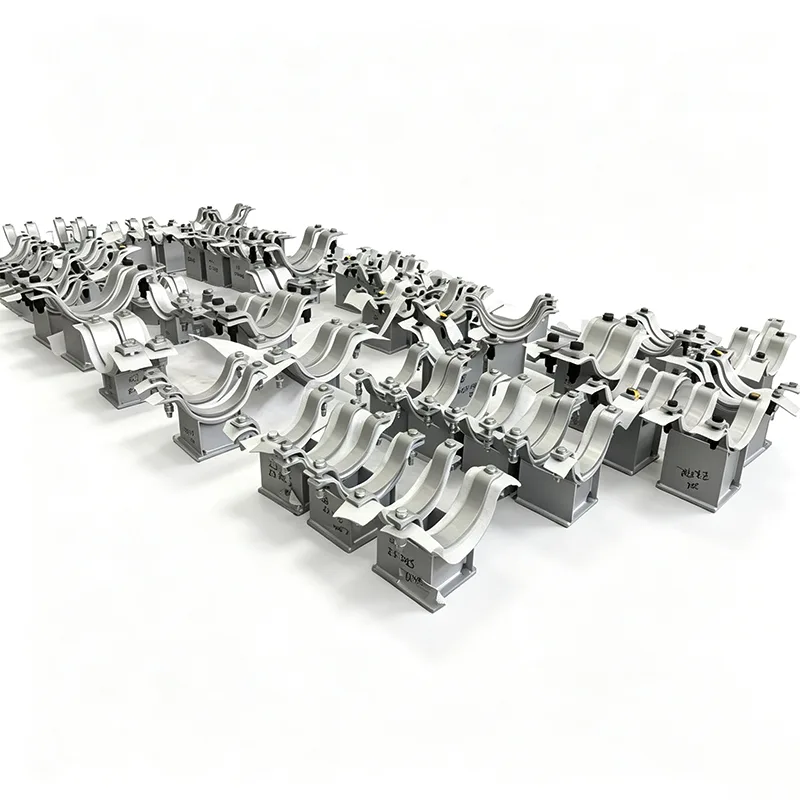

Torutoe tööd on lihtne kirjeldada, seda on iga kord raskem õigeks teha: hoidke toru paigal, kandke selle raskust ja suunake või ankurdage seda vastavalt torustiku spetsifikatsioonidele. Valmistame laias valikus – alates tavalistest tala külge kinnitatud toruklambritest ja T-postisttorujalatsideritellimusel valmistatud liugplaatidele ja raskeveokitele kantavatele tugedele. Need ei ole meie jaoks valmiskataloogi osad; ehitame vastavalt teie toru suurusele, isolatsiooni paksusele, koormusandmetele ja paigalduskeskkonnale.

Kuidas torutoed mahuvad suuremasse tugipilti

Kõndige alla mis tahes toruriiulist ja näete segu: jäigad torutoed võtavad oma kandevõime ja juhivad külgliikumist, vedrupuud või muudetavad vedrutoed, mis neelavad vertikaalset liikumist, kus vaja. Üks ilma teiseta ei tööta. Vales kohas liiga jäik torutugi võib kanda pinge otse äärikusse või anuma düüsi. Seetõttu vaatavad meie insenerid alati täielikku tugiskeemi, kui saadate meile päringu – ja miks me ei kõhkle soovitamast eelisoleeritud torutuge külmliinide jaoks või juhitud jalatsit pikaks sirgeks jooksuks, mis vajab kontrollitud aksiaalset liikumist.

Materjalid ja viimistlusmaterjalid varume ja kasutame

Meil on lai valik süsinikterasest, roostevabast terasest ja legeerterasest plaate, torusid ja konstruktsiooniosasid, et saaksime torutugede valmistamise kiiresti ümber pöörata. Allolevas tabelis on loetletud materjalid, mida me kõige sagedamini kasutame:

Kogu konstruktsiooni keevitamist teostavad sertifitseeritud keevitajad ning me teostame iga toe visuaalset ja mõõtmete kontrolli enne selle kauplusest väljumist. Kui teie projekt nõuab teatud keevisõmbluste puhul NDT-d (PT, MT või UT), võime selle hõlmata.

Meie torude tugede standardid

Töötame iga päev järgmiste rahvusvaheliste koodide järgi:

ANSI/MSS SP-58 – torutoed ja riputid

ASME B31.3 ja B31.1 – protsessi- ja toitetorustik

ASME IX jaotis – Keevitajate kvalifikatsioon

EN 1090 – konstruktsiooniteras (kui see on nõutav CE-märgise jaoks)

GB/T 17116 – Hiina riiklik standard

Meie ISO 9001:2015 süsteem hõlmab kogu tootmisahelat ja materjali jälgitavus säilitatakse toorterase kuumuse numbrist kuni lõpliku toe montaažisildini.

Korduma kippuvad küsimused

Q1: Kas saate sobitada meie olemasolevate torutoe standardjoonistega?

Jah, nii saabub enamik meie tellimusi. Saatke meile oma standardsed tugijoonised, isomeetrilised andmed või lihtsalt märgitud torude tugigraafik ja me koostame nende täpsete mõõtmetega. Teeme regulaarselt koostööd EPC standardraamatukogudega.

Q2: Mis vahe on torujalatsil ja torutoel?

Igapäevases vestluses kasutavad inimesed sageli termineid vaheldumisi. Rangelt võttes on torujalats teatud tüüpi torutugi – toru põhja külge keevitatud terasprofiil, mis tõstab selle konstruktsiooniterasest lahti. Torutugi on laiem perekond, mis hõlmab kingi, klambreid, juhikuid, sambaid ja riidepuu komplekte. Valmistame nii torujalatseid kui ka terviklikke torutugikomplekte.

Q3: Kuidas te käsitlete isoleeritud või külmasid liine?

Kuuma isolatsiooniga liinide puhul suurendame isolatsiooni puhastamiseks jalatsi kõrgust. Külmade või krüogeensete liinide jaoks tarnime eelisoleeritud torutoed, mille jalatsi külge on ühendatud jäik vahtplokk, et vältida külma ülekandumist ja kondenseerumist. Öelge meile isolatsiooni paksus ja materjal ning me kujundame kinga vastavalt.

Q4: Mis on teie torutugede partii tarneaeg?

Standardsed süsinikterasest toed: 15–25 päeva, olenevalt kogusest. Roostevaba teras või suured keerukad sõlmed: 25–35 päeva. Projekti ajakavaga seotud hulgitellimuste puhul saame tarned järk-järgult vastavalt teie ehitusjärjestusele.

K5: Kas tarnite ka konstruktsiooniplaadid ja T-postid?

Me saame seda teha, kui teie projekt seda nõuab. Tavaliselt on torutoed toru ja konstruktsiooni vaheliseks liideseks. Kui vajate ka sisestusplaate, alusplaate või T-posti terast, saame kõik kokku pakkida, mis lihtsustab objekti logistikat.

Testimine ja kvaliteedikontrollid

Torude tugedel ei pruugi olla liikuvaid osi, kuid me teostame siiski struktureeritud kvaliteedikontrolli protsessi:

Sissetuleva materjali kontroll veski sertifikaatide alusel

Mõõtmete kontroll pärast lõikamist ja puurimist

Sobivuse kontroll enne keevitamist

Visuaalne keevisõmbluse kontroll ja vajadusel täiendav NDT

Mõõtmete ja nurga kontroll valmis koostu korral

Pinnaviimistluse ja katte kontroll

Iga saadetisega on kaasas saateleht, kus on loetletud iga tugi selle sildinumbriga, nii et teie saidi meeskond saab osi isomeetrilise joonisega sobitada ilma oletusteta.

Kohandamine, mida teeme iga päev

Vähesed torutoed väljuvad meie tehasest täiesti standardosana. Levinud kohandused hõlmavad järgmist:

Pikendatud jalatsikõrgused paksuks isolatsiooniks või tulekindluseks

Reguleeritavad PTFE-patjadega liugurid madala hõõrdumisega libisemiseks

Roostevabast terasest riistvara avamere- ja rannikualade rajatistele

Spetsiaalsed kandevõimed – oleme ehitanud torutoed suure avaga liinidele, mis kannavad 40-tollise läbimõõduga toru

Neopreenvoodriga vibratsioonivastased klambrid kolbkompressori torustiku jaoks

Kõrge temperatuuriga sulamist toed ahjude ja reformitorude jaoks

Te ei piirdu ainult kataloogis leiduvaga. Saatke meile oma nõuded ja me valmistame täpselt selle, mida vajate.

Praktilised märkmed meie poekorruselt

Mõned asjad, mille oleme aastate jooksul leidnud ja mis võivad teid aidata:

Kui teie torule tehakse hüdrotesti, veenduge, et torutoed on mõeldud üleujutatud raskuse jaoks. Paljud tugitõrked juhtuvad testimise, mitte töötamise ajal.

Pikkade toruriiulite puhul vältige ülejuhtimist. Jätke ruumi aksiaalseks liikumiseks. Saame oma jalatsite konstruktsioonidesse lisada teadaoleva hõõrdeteguriga liugplaate, et hoida reaktsioonikoormused teie toru pingepiirides.

Kui torutugi puutub kokku tulega, määrake tulekindel kate või konstruktsioon, mis nõutava tulekindlusperioodi jooksul kokku ei vaju. Anname nõu praktiliste võimaluste osas.

Roostevabast terasest torude puhul kasutage alati roostevabast terasest tugikomponente või vähemalt mittemetallist vooderdust (PTFE või neopreen), et vältida kontaktpunkti galvaanilist korrosiooni.

Miks valida torutugede jaoks Tianshun?

Me ei ole turustaja, kes korjab osad laost välja. Oleme tehas, mis lõikab terast, keevitab sõlme, töötleb kontaktpindu, rakendab katteid ja tarnib otse teie objektile või tihendusseadmesse. Meie meeskond on näinud põllul piisavalt torutugede rikkeid, et teada saada, et tootmise ajal tehtav väike lisahooldus muudab oluliselt.

Olenemata sellest, kas vajate kahtkümmet lihtsat keevitatud kinga või kahtsada keerulist liugplaatidega juhitavat tuge, anname teile enne terase lõikamise alustamist tehasepoolse hinna, realistliku tarnegraafiku ja tootmisjooniste komplekti. Üle 70% meie äritegevusest pärineb klientidelt, kes tellisid ühe korra ega vaevunud kunagi teist tarnijat kvalifitseerima.

Kui teie järgmine projekt nõuab torutugesid, torujalatseid või eelisoleeritud torutugesid, saatke meile oma tuginimekiri või standardjoonised. Saadame üksikasjaliku pakkumise, tavaliselt 24 tunni jooksul. Ja nagu alati, olete teretulnud külastama meie tehast Yangzhous ja vaatama, kuidas me asju ehitame.
