Suure võimsusega konstantne vedruriide

Yangzhou Tianshun on projekteerinud ja tootnud püsiva koormusega vedrutugesid alates 2012. aastast. Meie suure koormusega riidepuud, mis katavad kuni 500 kN konstruktsioonikoormust ja on kohandatavad sellest kaugemale, on ehitatud 35 000 m² suurusesse rajatisse, kus töötab üle 100 kvalifitseeritud töötaja. Iga üksus on eelseadistatud, testitud ja tarnitakse koos täieliku dokumentatsiooniga enam kui 45 riigi projektidele.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

Tehniline ülevaade

Konstantse vedru riidepuu spetsifikatsioonitabel	Näide
Mudel / seeria	PH, LH, CA, CS, TH
Kandevõime (töötav)	0,1 kN - 500 kN
Kokku reisimine	50mm, 100mm, 200mm, 400mm
Tegelik reisimine	Kuni 600 mm
Koormuse kõrvalekalle (tolerants)	±5% (standardne) / ±3% (kõrge täpsustus)

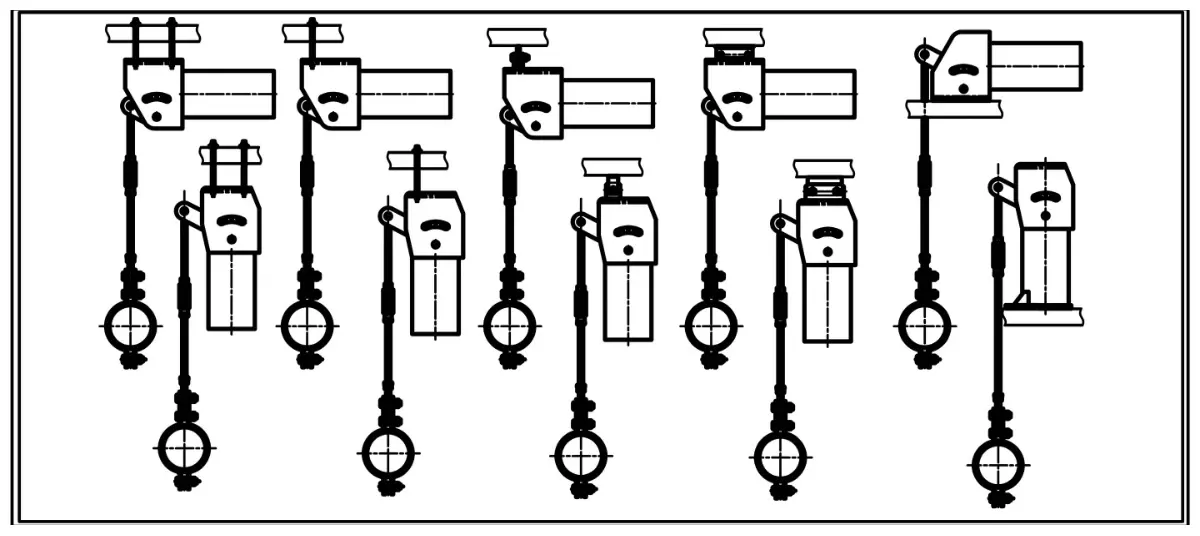

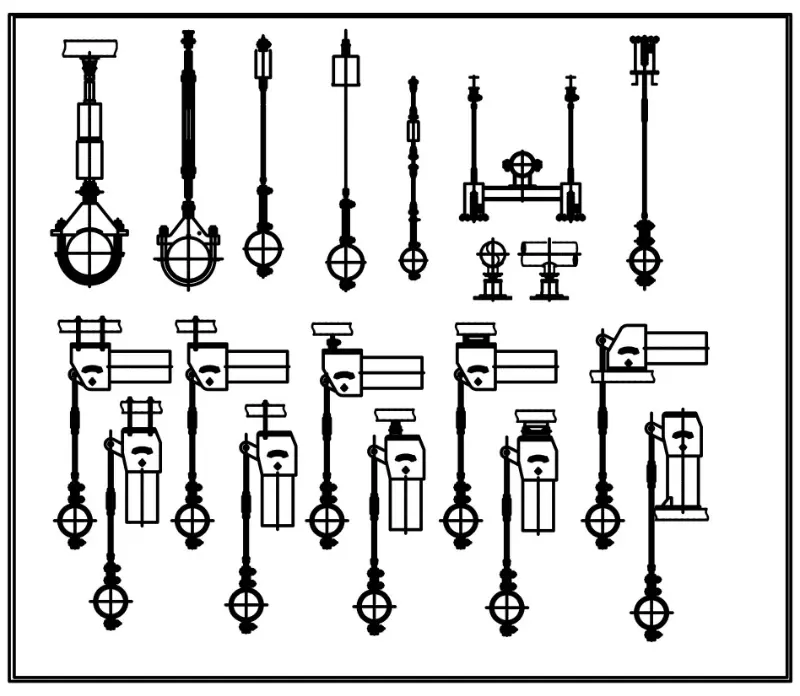

Paigaldusasend	Horisontaalne  / Vertikaalne
Korpuse viimistlus	Kuumtsingitud / epoksü
Töötemperatuur	-20°C kuni +80°C (ümbritsev)
Vedruspiraali materjal	60Si2Mn / 50CrVA
Koormuse reguleerimise vahemik	±10% (välja reguleerimine)

Teisendame riiklike standardite vahel eeldusel, et parameetrid on tehniliselt ühilduvad. Kui arvutuslikud koormused ja käigud jäävad valitud standardi piiridesse, parandustegureid ei rakendata.

Miks on pidev koormus suure koormusega torude toestamisel oluline?

Kui suure koormusega konstantne vedruriide kogeb soojuspaisumise tõttu suurt vertikaalset nihet, muudab muutuv vedrutugi oma vastupanujõudu, kui vedru kokku surub või välja venib. See koormuse kõikumine võib soovimatu pinge üle kanda toru seinale, ühendatud seadmetele ja külgnevatele tugedele. Pidev vedruriide kõrvaldab selle probleemi, edastades praktiliselt muutumatu toetusjõu külmast asendist kuuma tööasendisse ja kõikjale vahepeal.

Mehhanism kasutab survevedru, mis toimib läbi vända ja ühendusvarda koostu. Geomeetria on paigutatud nii, et vedru pöördemoment peatapi ümber on võrdne koormuse pöördemomendiga käigu igas punktis. Tulemuseks on toetusjõud, mis jääb kitsas hälbevahemikus sõltumata sellest, kui kaugele toru vertikaalselt liigub.

Disainifunktsioonid, mis võimaldavad suure koormuse töökindlust

Tugev kandevõime väikese kõrvalekaldega

Standardmudelid hõlmavad töökoormust 0,1 kN kuni 500 kN. Koormustele üle 500 kN töötame välja kohandatud toed vastavalt kliendi joonistele ja spetsifikatsioonidele. Koormushälve hoitakse standardväärtuses ±5% piires nimiväärtusest, ülitäpse valikuga saavutatakse ±3%. Seda ranget tolerantsi kontrollitakse enne saatmist meie kalibreerimisstendil.

Stabiilne struktuur raskete vertikaalsete liikumiste jaoks

Korpus toimib kaitseümbrisena, hoides ehitusprahi ja objekti saaste vedrust ja ühenduskohast eemal. Saadaval on standardsed käigud 50 mm, 100 mm, 200 mm ja 400 mm ning tegelikku käigupikkust kuni 600 mm saab pakkuda, kui torustiku paigutus seda nõuab. Ülemine ja alumine käigupiirang on integreeritud, et vältida ülesõitu mõlemas suunas, ja nähtav sõiduskaala võimaldab paigaldusmeeskondadel igal ajal asukohta kinnitada.

Vedrumaterjalid on valitud pika tööea tagamiseks

Vedruspiraalid on keritud 60Si2Mn või 50CrVA terasest, mõlemad on valitud nende suure väsimustugevuse ja pideva jõudluse tõttu aastatepikkuse termotsükli jooksul. Hea materjali ja kontrollitud kerimisprotsesside kombinatsioon toetab stabiilset koormusvõimsust ja pikki hooldusvälbasid, mida elektri- ja protsessijaamades oodatakse.

Väli reguleeritav ilma arvamiseta

Koormust reguleeriv kruvi võimaldab tugijõudu kohapeal täpselt reguleerida. Kruvi pööramine märgitud suunas suurendab või vähendab koormust 2% sammuga, kogu reguleerimisvahemikuga ±10% kuni ±20% olenevalt mudelist. Kruvi kõrval asuv ketasnupp loeb reguleerimise otse, nii et paigaldaja saab valida vajaliku seadistuse ilma seadet eemaldamata või väliseid koormusandureid kasutamata.

Eelseadistatud tihvtid, mis lihtsustavad paigaldamist ja hüdrotestimist

Iga pidev vedruriip väljub tehasest punaste eelseadistatud tihvtidega, mis on seatud kliendi määratud külma paigaldusasendisse. Tihvtid lukustavad mehhanismi, nii et torusüsteemi saab hüdrostaatiliselt testida või keemiliselt puhastada ilma vedrusõlme edasise kõrvalekaldeta. Meie standardtihvtid on konstrueeritud nii, et need hoiavad katsetamise ajal kuni kaks korda suuremat nimikoormust. Kui on oodata suuremaid katsekoormusi, tugevdame tihvti koostu, kui seda tellimisetapis teavitatakse. Enne süsteemi kasutuselevõttu tuleb tihvtid eemaldada.

Kvaliteedikontroll ja jälgitavus

Igale tootele tehakse enne tarnimist põhjalik ettevõttesisene testimine

Enne saatmist läbib iga toode täieliku ettevõttesisese testimise. See protsess hõlmab mõõtmete ja visuaalset kontrolli, PMI-d (positiivne materjali identifitseerimine), kõvaduse testimist, MT/PT mittepurustavat katset, kui see on asjakohane, vedrukoormuse testimist koormuse ja nihke kõveratega ja katte paksuse mõõtmist. Tehase testimise aruanded (FTR) ja materjali testimise aruanded (MTR) on kaasas.

Täpsustused kolmanda osapoole akrediteerimise kohta

Ettevõttesisene testimine ei ole sama mis ILAC-i poolt akrediteeritud kolmanda osapoole testimine. Kui on vaja kolmanda osapoole kontrollimist või laboratoorset testimist, saab seda pakkuda eraldi valikulise teenusena.

Valikulised kolmanda osapoole kontrolliteenused (eraldi tsiteeritud)

1. Materjali testimine

See teenus hõlmab keemilise koostise analüüsi, tõmbekatset, Charpy madala temperatuuriga löögikatset ja kõvaduse testimist.

2. Keevitage NDT

Saadaolevad meetodid hõlmavad magnetosakeste testimist (MT), vedelikku läbitungivate ainete testimist (PT), ultraheliuuringut (UT) ja radiograafilist testimist (RT).

3. Vedrukoormuse testimine

Kaasas on koormuse-nihke kõverad.

4. Kuumtsinkimine / epoksükatte korrosioonikaitse kontroll

5. Tunnistatud testimine, tehase järelevalve ja saatmiseelne kontroll (PSI)

Meie silmapaistvad eelised

Võrreldes LISEGA rahvusvahelise torude tugisüsteemiga

Meie toodete laadimise täpsus, testimisstandardid ja dokumentatsioonisüsteemid on võrreldavad LISEGA rahvusvahelise torude tugisüsteemiga.

Rohkem kui tavaline kodumaine tarnija

Erinevalt tavalistest kodumaistest tootjatest, kes pakuvad ainult toodet ennast, tarnime iga vedruüksusega koormuse-nihke kõvera. Aitame korraldada ka kolmandate osapoolte SGS-i testimist ja ülevaatusi ning toetame välismaiste projektide PE/CPE inseneride dokumentide ülevaatamist.

Kus kasutatakse suure võimsusega konstantseid vedruriideid

Need toed paigaldatakse kõikjale, kus torusüsteem näeb suurt vertikaalset nihet ega talu muutuvaid tugijõude. Tüüpilised paigaldised hõlmavad peamisi aurutorusid soojus- ja tuumaelektrijaamades, kuuma taassoojendustorustikku, katla toitevee püstikuid ning rafineerimistehastes ja keemiatehastes kõrge temperatuuriga protsessitorustikke. Igal juhul hoiab riidepuu peaaegu konstantset koormust külmast kuumani, vältides soovimatut pinge ülekandumist turbiini ühendustele, anuma düüsidele ja muudele tundlikele seadmetele.

Korduma kippuvad küsimused

Mille poolest erineb konstantne vedruriide muutuva vedrutoest?

Muutuva vedrutugi muudab oma koormust vedru kõrvalekaldumisel, mis tähendab, et toru tunneb külmas ja kuumas olekus erinevat jõudu. Konstantne vedruriide on konstrueeritud nii, et tugijõud püsib peaaegu sama kogu käigu vältel. See hoiab ära koormuse varieerumise pinge ülekandmise torusüsteemi, mis on eriti oluline kriitilistel liinidel, kus on suur vertikaalne liikumine.

Kas Tianshun saab toota riidepuid, mille nimivõimsus on üle 500 kN?

Jah. Käsitleme suure võimsusega tugesid kui eritellimusel valmistatud tellimusi. Võite saata meile projekteerimisjoonised või täpsustada koormuse, käigu, otsaühendused ja kohaldatava koodi. Meie insenerimeeskond kujundab riidepuu vastavalt ja esitab enne valmistamist kinnitusjoonised.

Mis on punaste eelseadistatud tihvtide eesmärk ja millal tuleks need eemaldada?

Eelseadistatud tihvtid lukustavad riidepuu külma paigaldusasendisse. Need hoiavad mehhanismi jäigana, nii et torusüsteemi saab täita, hüdrotestida või keemiliselt puhastada ilma vedru liikumata. Tihvtid tuleb eemaldada alles pärast kogu testimise lõpetamist ja enne süsteemi normaalseks tööks kasutuselevõttu. Nende töötamise ajal paigale jätmine takistaks riidepuu töötamist.

Milliste rahvusvaheliste standardite järgi saate töötada?

Tarnime regulaarselt konstantseid vedruriideid standarditele GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L ja JIS B 8501. Kui teie projekt nõuab teistsugust standardit, siis saatke meile kinnitus ja kinnitame.

Kas korpuse viimistlust saab kohandada söövitava või avamerekeskkonna jaoks?

Meie standardviimistlus on kuumtsingitud ja epoksüvärvitud. Väga söövitava keskkonna jaoks võime kasutada spetsiaalseid kattesüsteeme või valmistada korpuse roostevabast terasest. Palun täpsustage oma päringuga keskkonnatingimused, et saaksime sobiva kaitsesüsteemi välja pakkuda.

Millised on teie maksetingimused ja tüüpilised tarneajad?

Aktsepteerime makseid pangaülekandega. Tarneajad sõltuvad tellimuse kogusest ja kohandatud seadistuste keerukusest, kuid standardseid konstantseid vedruriideid saab tavaliselt valmistada ja eelseadistada nelja kuni kuue nädala jooksul alates tellimuse kinnitamisest. Kiire tarne saab arutada ja kokku leppida lepingu läbirääkimiste käigus.

Töötamine Tianshuniga

Kui küsite suure koormusega konstantse vedruriidepuu kohta, määratakse teile spetsiaalne kliendihaldur, kes mõistab torude toe disaini, mitte ainult kaubanduslikke tingimusi. Meie insenerimeeskond vaatab üle teie koormus-, reisi- ja torustiku standardnõuded ning vastab tehnilise ettepanekuga 24 tunni jooksul. Kohandatud konfiguratsioonid – mittestandardsed reisid, laiendatud temperatuurivahemikud, erimaterjalid või projektispetsiifiline dokumentatsioon – on osa meie tavapärasest tarnevalikust.

Pärast tarnimist pakume paigaldusjuhiseid, eelseadistatud tihvtide eemaldamise juhiseid ja hooldusnõuandeid. Üle 70% meie äritegevusest pärineb korduvatest tellimustest klientidelt, kes sõltuvad meie tugedest, et toimida prognoositavalt tsükli järel.
