Kui tööstuslikud torustikud peavad taluma soojuspaisumist, taludes samas ootamatuid lööke,TianshunannabHüdraulilised sulgurid torude piiramiseksloodud süsteemi stabiilsuse säilitamiseks nõudlikes töötingimustes. Need kiirustundlikud seadmed võimaldavad torude järkjärgulist liikumist normaalse töö ajal ja tagavad dünaamilise piirangu, kui kiire nihkumine ohustab torustiku terviklikkust.
Hüdraulilised tõkked on olulised dünaamilised piiramisseadmed elektrijaamades, naftakeemiatehastes, rafineerimistehastes ja muudes tööstusrajatistes, kus torustikusüsteemid puutuvad kokku seismiliste jõudude, veehaamri, rõhumuutuste ja seadmetega seotud häiretega. Erinevalt tavapärastest jäikadest turvasüsteemidest taluvad need aeglast termilist liikumist, kuid peavad vastu äkilisele suurele nihkele. Selles artiklis selgitatakse nende tööpõhimõtteid, põhikomponente, tehnilisi kaalutlusi, rakendusi ja hooldusnõudeid. Samuti kirjeldatakse, kuidas valida sobivaid seadmeid konkreetsete torude piiramise projektide jaoks ja kuidas Tianshun saab toetada tööstuslike torustike nõudeid.
Hüdraulilised sulgurid on spetsiaalsed mehaanilis-hüdraulilised seadmed, mis piiravad kiiret liikumist torusüsteemides, võimaldades samas suhteliselt piiramatut liikumist madalatel kiirustel. Need on eriti väärtuslikud paigaldistes, kus torud paisuvad, tõmbuvad kokku või nihkuvad tavaliste töötsüklite ajal, kuid peavad jääma kontrollituks ka ootamatute dünaamiliste sündmuste ajal.
Tüüpiline hüdrosulgur sisaldab silindrit, kolvi, kolvivarda, hüdrovedelikku, sisemist voolujuhtimismehhanismi, tihendeid ja otsaühendusi. Kui toru liigub temperatuurimuutuste tõttu aeglaselt, voolab hüdraulikavedelik läbi kalibreeritud kanalite, võimaldades kolvil liikuda. Kui liikumine ületab seadme määratud aktiveerimiskiiruse, suureneb hüdrauliline takistus oluliselt, aidates toru kinni hoida.
Hüdraulilised sulgurid töötavad üldiselt pigem kandvate tugede kõrval kui neid asendades. Vedrupuud, torujalatsid ja muud toed kannavad toru raskust ja võimaldavad normaalset liikumist, samal ajal kui snubbers kaitsevad kindlaksmääratud dünaamilise koormuse vastu.
Projektispetsiifiliste üksikasjade saamiseks vaadake üle Tianshuni Pipe Restraint'i hüdraulilised snubbers'i tooteteave.
Tööpõhimõte sõltub kolvi kiiruse ja hüdraulilise takistuse vahelisest seosest. Seade reageerib järkjärgulisele nihkele ja äkilisele liikumisele erinevalt, aidates torusüsteemidel püsida tavatöö ajal paindlikuna, ilma et see kahjustaks dünaamilist piirangut.
Tööstuslike torude mõõtmed muutuvad töötemperatuuri tõustes ja langedes. Piisavalt aeglase liikumise ajal laseb snubber oma kolvil piiratud takistusega läbi silindri liikuda. See aitab vältida soojuspaisumise ja kokkutõmbumise tarbetut piiramist.
Seismilise sündmuse ajal võib veehaamri, turbiini väljalülitamise või sarnase mööduva toru kiirus kiiresti tõusta. Snubberi sisemine hüdrauliline mehhanism piirab vedeliku voolu, kui kindlaksmääratud aktiveerimistingimused on saavutatud.
Hüdraulilise takistuse suurendamine muudab kolvi edasise liikumise oluliselt raskemaks. Seejärel edastab seade tekkiva tõkestusjõu oma kinnitusühenduste kaudu tugikonstruktsioonile, aidates piirata torude liigset nihkumist.
Kui siirdehäire vaibub, võib mehhanism naasta oma tavapärase liikumist võimaldava käitumise juurde, olenevalt konstruktsioonist. Õige suurus, paigaldamine ja hooldus on olulised tagamaks, et snubber reageerib ettenähtud viisil kogu selle kasutusaja jooksul.
Õigesti määratud hüdraulilised snubbers pakuvad tööstuslike torustike jaoks mitmeid tehnilisi eeliseid.
Üks oluline piirang on see, et hüdraulilised snubberid ei ole universaalsed lahendused igale vibratsiooniprobleemile. Nende sobivus sõltub liikumisomadustest, sagedusvahemikust, koormusjuhtudest ja torusüsteemi jõudlusnõuetest. Madala amplituudiga kõrge sagedusega vibratsioon võib vajada erinevat või täiendavat vibratsioonikontrolli lähenemisviisi.
Hüdraulikaid kaalutakse sageli kriitiliste torustikevõrkude puhul, kus äkiline nihe võib mõjutada töö järjepidevust, seadmete terviklikkust või seadme ohutust.
Peamised aurutorud, toiteveetorustik ja muud suure energiatarbega ahelad võivad kogeda dünaamilist koormust seadmete väljalülitumise, rõhumuutuste või seismiliste sündmuste ajal. Snubbers aitavad liikumist piirata, kui projekteerimistingimused seda nõuavad.
Pumpade, kompressorite, ahjude ja surveseadmetega ühendatud protsessitorustik võib töötingimustes kiiresti muutuda. Õigesti konstrueeritud turvasüsteemid võivad aidata kontrollida mööduvaid koormusi ja kaitsta haavatavaid ühendusi.
Ohutusega seotud torustike süsteemid võivad vajada hoolikalt dokumenteeritud tõkestusvõimet, keskkonnakvalifikatsiooni ja seismilist hindamist. Valik peab järgima kehtivaid projektikoode ja kvalifikatsiooninõudeid, mitte tuginema ainult üldistele tootekirjeldustele.
Gaasi töötlemine, veeldatud maagaasi rajatised ja kõrgsurve ülekandeliinid võivad vajada spetsiaalseid tugikorraldusi, et kohandada liikumist, kontrollides samal ajal teatud dünaamilisi sündmusi.
Metallist lõõtsade paisumisvuugid ja sarnased komponendid võivad olla tundlikud liigse nihke või välise koormuse suhtes. Õigesti paigutatud tõmblukud võivad aidata piirata liikumist kindlaksmääratud siirdetingimustes, eeldusel, et kogu turvasüsteem on konstrueeritud liite- ja torustiku koormuse jaoks.
Hüdraulilise tõrjumise jõudlus sõltub mitmest omavahel seotud konstruktsiooniparameetrist. Järgmine tabel võtab kokku Tianshuni tooteteabes avaldatud tüüpilised väärtused. Konkreetse mudeli ja projekti jaoks tuleb kinnitada tegelikud nõuded.
| Parameeter | Tüüpiline vahemik või valik | Tehniline kaalutlus |
|---|---|---|
| Kandevõime | Ligikaudu 5 kN kuni 500 kN ja rohkem kohandatud seadmete jaoks | Peab arvestama arvutatud tõkestusjõude ja kindlaksmääratud koormusjuhtumeid. |
| Standardne löök | 100, 150, 200, 300 ja 500 mm | Peab katma eeldatava soojusnihke ja paigaldustolerantsid. |
| Aktiveerimise kiirus | Tavaliselt 5–50 mm/s, olenevalt spetsifikatsioonist | Peab eristama toru normaalset liikumist dünaamilistest tingimustest, mis nõuavad piiramist. |
| Standardne töötemperatuur | Ligikaudu -40°C kuni +120°C | Kontrollige vedeliku, tihendite ja materjalide sobivust tegelikel töötemperatuuridel. |
| Silindri materjal | Süsinikterasest või legeerterasest valikud | Valik sõltub koormustest, keskkonnast ja projekti spetsifikatsioonidest. |

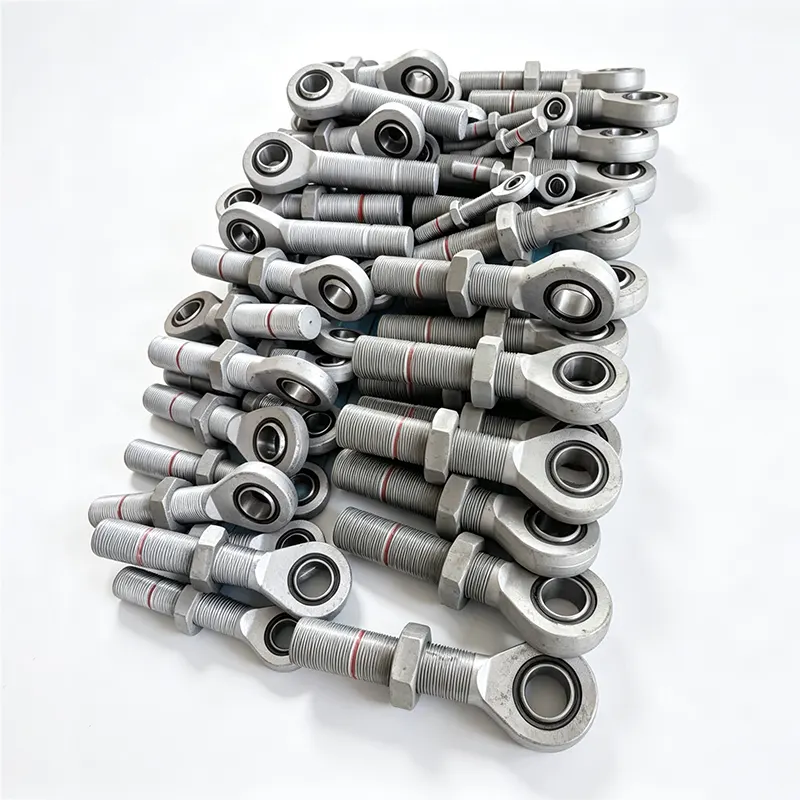

| Lõpetage ühendused | Varda silmus, klahv, kuulliigend ja keermestatud valikud | Peab vastama konstruktsiooni kinnitusele ja lubatud liikumissuunale. |
| Testimine | Funktsionaalne, rõhu- ja lekkekatse vastavalt ettekirjutusele | Enne vastuvõtmist kinnitage ülevaatuse protokollid ja nõutavad dokumendid. |
Need väärtused on soovituslik tooteteave, ei asenda kinnitatud andmelehte ega projektipõhist arvutust. Tuuma-, kõrgtemperatuuriliste või muude kriitiliste teenuste puhul kinnitage kohaldatavad kvalifikatsiooninõuded otse tootjaga.
Hüdraulilise summuti valimine nõuab torustiku pingeanalüüsi, tugikonstruktsiooni, seadmete liideste ja töökoha tingimuste kooskõlastamist. Ainult toru nimiläbimõõdu järgi ostmisest ei piisa.
Tehke kindlaks, kas turvasüsteem peab käsitlema seismilist koormust, veehaamrit, kaitseklapi tühjenemist, seadmete väljalülitumist, tuule põhjustatud liikumist või mõnda muud mööduvat probleemi. Reguleeriv koormusjuhtum määrab kindlaks turvasüsteemi nõutava toimivuse.
Kasutage kinnitatud torustiku pingeanalüüsi, et määrata kindlaks vajalikud pingutus- ja survejõud. Kontrollige täieliku koormustee osana tõmbetugevust, kinnituse tugevust, konstruktsiooniterast, keevisõmblusi ja ühendatud torukomponente.
Määrake eeldatav kuumast külmani soojusliikumine, paigaldusasend ja võimalik nihe kohaldatavates töötingimustes. Piisav käik aitab vältida soovimatut kontakti käigu lõpus ja häireid toru normaalses liikumises.
Aktiveerimiskiirus peab sobima normaalse liikumise eeldatava ulatuse ja vaoshoitust nõudvate dünaamiliste sündmuste jaoks. Vale kalibreerimine võib põhjustada soovimatut takistust tavapärase töö ajal või ebapiisavat reageerimist ülemineku ajal.
Vaadake üle ümbritseva õhu ja torude temperatuur, kokkupuude korrosiooniga, niiskus, vedelike ühilduvus ja kõik erilised keskkonnanõuded. Spetsiaalsed rakendused võivad vajada täiustatud materjale, tihendeid, kaitsekatteid või kvalifikatsiooni testimist.
Tuvastage reguleerivad disainikoodid ja projekti spetsifikatsioonid. Olenevalt rakendusest võivad need hõlmata ASME B31.1, ASME B31.3, MSS standardite või tuumateenuste spetsifikatsioonide asjakohaseid nõudeid. Kinnitage vastutava inseneriga täpsed väljaanded, rakendatavus ja nõutav kvalifikatsiooni ulatus.
Täiendavate tugiseadmete kohta lisateabe saamiseks uurige Tianshuni püsivaid vedrutugesid ja vaadake, kuidas valitud komponendid saavad kooskõlastatud torustiku tugisüsteemis koos töötada.
Isegi õigesti valitud hüdrauliline summuti võib halvasti töötada, kui see on valesti paigaldatud või ebapiisavalt hooldatud. Paigaldamisel ja kontrollimisel tuleb järgida tootja juhiseid ja kinnitatud projektidokumentatsiooni.
Kontrollimisel tuleks arvesse võtta hüdraulikavedeliku leket, korrosiooni, kolvivarda kahjustusi, lahtisi ühendusi, kahjustatud tihendeid, ebanormaalset nihet ja tõendeid mehaaniliste häirete kohta. Iga ebatavalist seisundit tuleb hinnata tootja hooldusjuhiste alusel.
Ülevaatuste intervallid ja kapitaalremondi ajakavad peavad kajastama seadmete käsiraamatut, töökeskkonda, sündmuste ajalugu ja projekti nõudeid. Tianshuni avaldatud juhised näitavad, et tavapärastes kasutustingimustes tehakse ülevaatusi ligikaudu kolme- kuni viieaastase intervalliga ja võimalikku kapitaalremonti umbes kümne aasta järel; neid tuleks käsitleda pigem üldiste juhistega kui universaalsete nõuetena. Ohutuskriitilised rakendused võivad vajada teistsugust ajakava.
Pärast märkimisväärset seismilist sündmust või muud kavandatud üleminekut kontrollige turvasüsteemi vastavalt kohapeal kehtivatele protseduuridele enne mõjutatud seadmete uuesti kasutuselevõttu.
Nende esmane eesmärk on võimaldada torude aeglast liikumist normaalsetes töötingimustes, piirates samal ajal kindlaksmääratud dünaamiliste sündmuste põhjustatud kiiret nihkumist. See aitab kontrollida torustikule, ühendatud seadmetele ja tugistruktuuridele ülekantavaid koormusi.
Vedruriide toetab toru raskust, võimaldades samal ajal termilist liikumist. Hüdrauliline snuber tagab peamiselt dünaamilise tõkke ja üldiselt ei asenda toe kandevõimet. Mõlemat võib kasutada samas torusüsteemis erinevatel tehnilistel eesmärkidel.
Alustage heakskiidetud torustiku pingeanalüüsist ja tuvastage valitsevad dünaamilise koormuse juhtumid. Valiku tegemisel tuleb arvestada tõkestusjõude, tõmbe- ja survevõimet, käiku, paigalduskoormust ja kogu kinnitussüsteemi tugevust.
Paljud hüdraulilised sulgurid toetavad horisontaalset, vertikaalset või kaldu paigaldust, kuid lubatud asend sõltub konstruktsioonist. Enne paigaldamist kontrollige tootja juhiseid, paigalduskonfiguratsiooni ja kõiki projektipõhiseid piiranguid.
Jah. Kontrollimine peaks hõlmama lekkeid, korrosiooni, varda seisukorda, ühendusi ja funktsionaalset toimivust, kui see on asjakohane. Ülevaatuse ja kapitaalremondi ajakava peaks järgima tootja juhiseid ja käitise töönõudeid.
Ei. Need on peamiselt ette nähtud kiire liikumise ja teatud mööduvate koormuste piiramiseks. Pidev madala amplituudiga kõrge sagedusega vibratsioon võib vajada täiendavat analüüsi ja muid vibratsiooni kontrollimise meetmeid.
Esitage nõutav kandevõime, käik, töö- ja ümbritseva õhu temperatuur, aktiveerimiskiirus, paigaldussuund, otste ühendused, toru pinge või tugijoonised, keskkonnatingimused ja kohaldatavad projektistandardid. Need üksikasjad aitavad tootjal sobivat konfiguratsiooni hinnata.
Torude tõkestamiseks mõeldud hüdraulilised tõkked mängivad olulist rolli tööstuslikes torusüsteemides, mis peavad taluma rutiinset soojusliikumist, taludes samas äkilisi dünaamilisi jõude. Õige valik sõltub arvutuslikest koormustest, käigu nõuetest, aktiveerimisomadustest, paigaldusdetailidest, materjalide ühilduvusest ning kohaldatavatest konstruktsiooni- ja kvalifikatsioonistandarditest. Snubbers integreerimine sobivate torutugede ja laienduskomponentidega aitab luua koordineeritud turvasüsteemi, selle asemel, et toetuda iga liikumisprobleemi lahendamiseks ühele seadmele.
Tianshun toetab tööstuslike torustike projekte hüdrauliliste snubber lahenduste ja nendega seotud torujuhtmete tugitoodetega. Kui plaanite uut paigaldust, uuendate olemasolevat turvasüsteemi või hankite nõudlike töötingimuste jaoks kohandatud seadmeid, valmistage ette oma tehnilised nõuded javõtke meiega ühendustet arutada sobivaid konfiguratsioone, tehnilisi kaalutlusi ja projektipõhiseid pakkumise võimalusi.
