Kuidas kaitsevad hüdraulilised snubbers torusid seismiliste ja dünaamiliste koormuste eest?

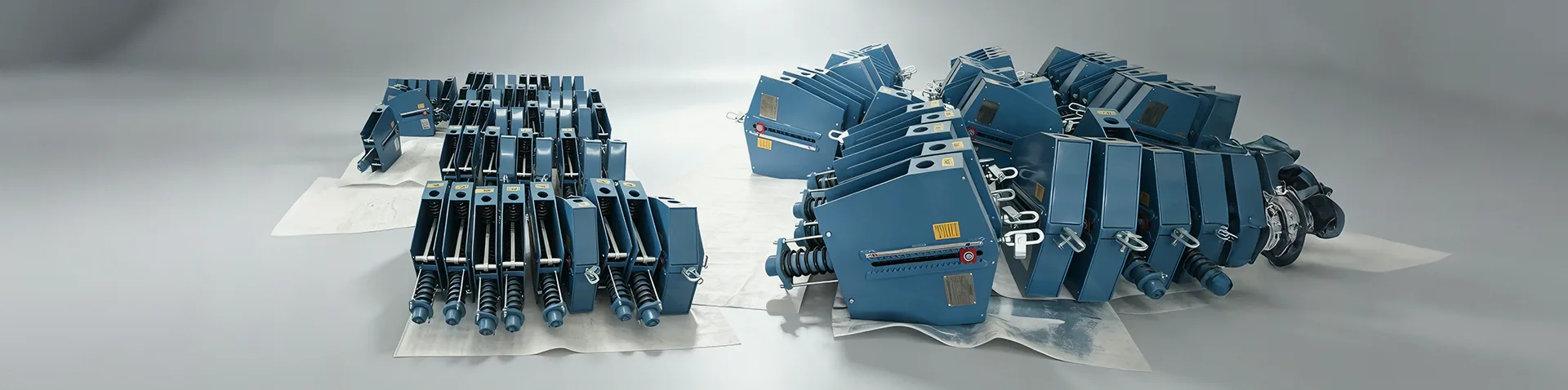

Torujuhtmed on kaasaegse tööstuse päästerõngad, mis transpordivad naftat, gaasi, kemikaale ja vett suurte vahemaade tagant. Kuid need on haavatavad paljude välisjõudude, sealhulgas seismiliste sündmuste, tuulekoormuse, veehaamri ja rõhutõusu suhtes. Need dünaamilised ja seismilised koormused võivad põhjustada torujuhtme katastroofilisi rikkeid, kui seda ei juhita õigesti.Hüdraulilised sulguridon kriitilised ohutusseadmed, mis kaitsevad torujuhtmeid nende jõudude eest. Hüdrauliline snubber, tuntud ka kui löögisummuti või seismiline summuti, on mehaaniline seade, mis võimaldab torujuhtme aeglast ja kontrollitud termilist liikumist, lukustades samal ajal jäigalt kiirete dünaamiliste koormuste korral, vältides sellega liigset nihkumist ja pinget. Meie tehas Yangzhou Tianshun Pipeline Technology Co., Ltd.-s on üle 25 aasta projekteerinud suure jõudlusega hüdraulilisi snubbereid ja oleme näinud nende olulist rolli kriitilise infrastruktuuri kaitsmisel kogu maailmas.

Hüdraulilise snuberi kaitsemehhanism põhineb lihtsal, kuid väga tõhusal põhimõttel: kiirustundlikul lukustusel. Tavalistes töötingimustes võimaldab snubber torujuhtmel termiliselt aeglaselt laieneda ja kokku tõmbuda, võimaldades termilist kasvu ilma piiranguteta. Kui aga ilmneb seismiline sündmus või äkiline dünaamiline koormus, tajub snubber kiiruse kiiret suurenemist ja lukustub koheselt, toimides jäiga tugipostina, mis piirab toru ja takistab liigset liikumist. See kiire reaktsioon saavutatakse tänu täpselt konstrueeritud hüdrosüsteemile, mis sisaldab kolvi, spetsiaalse silikoonvedelikuga täidetud silindrit ja keerukat klapimehhanismi. Meie hüdraulilised snubbers on loodud reageerima millisekunditega, tagades torujuhtmete kaitstuse kõige tõsisemate seismiliste ja dünaamiliste sündmuste eest. Selles põhjalikus juhendis käsitleme inseneritööd, hüdraulikat ja materjale, mis muudavad hüdraulilised snuberid torujuhtmete ohutuse tagamiseks hädavajalikuks, ning pakume üksikasjalikke tehnilisi kirjeldusi ja rakendusjuhiseid meie tehase ulatuslike kogemuste põhjal.

Sisukord

• 1. Mis on hüdraulilise snubberi tööpõhimõte?
• 2. Kuidas hüdraulilised snubbers leevendavad seismilisi ja dünaamilisi koormusi?
• 3. Millised on meie hüdrauliliste snubbrite peamised tehnilised näitajad?
• 4. Kuidas saab nõuetekohane paigaldamine ja hooldus tagada snubberi jõudluse?
• Korduma kippuvad küsimused (KKK)
• Järeldus ja kohandatud Snubberi konsultatsioon

Mis on hüdraulilise snubberi tööpõhimõte?

Oma tuumaks on Hydraulic Snubber kiirustundlik energiat neelav seade, mis tagab nii liikumisvabaduse soojuspaisumiseks kui ka jäiga piirangu dünaamiliste koormuste korral. Seade koosneb suure viskoossusega silikoonvedelikuga täidetud silindrist, spetsiaalselt selleks ette nähtud düüsikanalitega kolvist ja vedruga tagasilöögiklapi komplektist. Tavaliste aeglaste termiliste liikumiste korral liigub kolb läbi vedeliku väikese kiirusega, võimaldades vedelikul minimaalse takistusega voolata läbi ava ja tagasilöögiklapi. See vaba liikumine, tavaliselt alla 100 mm/sek, võimaldab soojuspaisumist ilma torujuhtmele märkimisväärset koormust avaldamata. Kui aga dünaamiline sündmus, nagu maavärin või veehaamer, tekitab suure kiirusega liikumist, muutub vedeliku vool läbi ava väga piiratud rõhulanguse tõttu üle kolvi. Tagasilöögiklapp sulgub, surudes vedeliku läbi kontrollitud möödavoolu, luues summutusefekti, mis takistab kiiret liikumist. Lukustus on progresseeruv, mis tähendab, et sulgur pakub kiiruse kasvades järjest suuremat takistust, muutudes tõhusalt jäigaks piduriks väga suure kiirusega sündmustele.

Meie peamised tööpõhimõttedHüdraulilised snubbers:

• Kiirustundlik lukustus:Snubber on olenevalt rakendusest häälestatud lukustuma kindla kiirusläve juures, tavaliselt vahemikus 50–150 mm/sek. See tagab, et see jääb normaalseks soojuspaisumiseks lukustamata, kuid lukustub kohe seismiliste sündmuste korral.
• Progressiivne vastupanu:Erinevalt mehaanilisest tõkestast, mis annab äkilise jäiga piirangu, pakub hüdrauliline snuber progressiivset takistust, mis suureneb koos kiirusega. See pehmendab löökkoormust, vähendades torujuhtmele ja selle tugedele ülekantavat tippjõudu.
• Soojuskompensatsioon:Snubber on konstrueeritud nii, et see mahutaks nii pikendus- kui ka kokkusurumisliigutusi, võimaldades torujuhtmel vabalt laieneda ja kokku tõmbuda tavapärase tööpiirkonna piires.
• Tõrkekindel disain:Hüdraulikavedeliku lekke või tihendi rikke korral lukustub sulgur automaatselt, vältides torustiku kaitsmata jätmist.
• Reguleeritav lukustustundlikkus:Paljud meie hüdraulilised snubberid võimaldavad lukustuskiirust väljal reguleerida, võimaldades peenhäälestada, et see vastaks gaasijuhtme konkreetsetele seismilistele projekteerimiskriteeriumidele.

Praktiline näide Lähis-Ida naftakeemiatehasest illustreerib tööpõhimõtet. Tehasel oli suure läbimõõduga aurutorustik, mis koges tavatöö käigus märkimisväärset soojuspaisumist, liikudes kuni 150 mm. Piirkond on aga altid ka väiksemale seismilisele aktiivsusele. Tavalised torutoed võimaldasid termilist liikumist, kuid ei suutnud toru maavärina ajal piirata. Paigaldades meie hüdraulilised snubberid strateegilistesse kohtadesse, saavutas tehas tavatingimustes vaba soojusliikumise, samal ajal kui sulgurid lukustusid seismiliste sündmuste ajal, piirates torude nihke ohutule tasemele. Tehase juht teatas, et 5,2-magnituudise maavärina ajal toimisid tõkked laitmatult, vältides torustiku kahjustamist.

Meie tehas aadressilYangzhou Tianshun Pipeline Technology Co., Ltd.toodab mitmesuguste lukustustundlikkuse ja käiguvõimsusega hüdraulilisi snubbereid, mis sobivad erinevate torujuhtmete suuruste ja töötingimustega. Kasutame märjaks saanud osade jaoks kvaliteetset roostevaba terast ning meie silikoonvedelik on keemiliselt inertne ja stabiilne laias temperatuurivahemikus. Iga sulgurit testitakse dünaamilisel katseseadmel, et kontrollida selle lukustus- ja summutusomadusi. See pühendumus täppisehitusele tagab, et meie hüdraulilised snubbers pakuvad torujuhtmetele usaldusväärset kaitset ka kõige nõudlikumates keskkondades.

Kuidas hüdraulilised snubbers leevendavad seismilisi ja dünaamilisi koormusi?

Seismilised sündmused ja dünaamilised koormused tekitavad keerulisi jõude, mis mõjuvad torujuhtmetele mitmes suunas.Hüdraulilised sulguridtegeleda nende jõududega, pakkudes kombinatsiooni jäigast vaoshoitusest ja energia hajumisest. Kui seismiline laine liigub läbi maapinna, paneb see torujuhtme koos maapinnaga liikuma, kuid kuna torujuhe on pikk pidev struktuur, põhjustab selle inerts selle maapinna liikumisest mahajäämuse. See diferentsiaalne liikumine võib tekitada paindepingeid ja aksiaalseid koormusi, mis ületavad toru projekteerimispiire. Hüdrauliline Snubber lukustub seismilise sündmuse ajal, ühendades toru tugikonstruktsiooniga ja takistades liigset suhtelist liikumist. Lisaks hajutab snubberi hüdrauliline summutav toime osa seismilisest energiast soojusena, vähendades torujuhtme ja selle tugede üldist koormust.

Hüdrauliliste snubbrite peamised koormust leevendavad mehhanismid:

• Nihke piirang:Suure kiirusega lukustades piirab snubber torujuhtme nihkumist seismilise sündmuse ajal, hoides seda toru ja selle tugede kavandatud ümbrises.
• Energia hajumine:Hüdrauliline summutusefekt muudab osa dünaamilise koormuse kineetilisest energiast soojuseks, vähendades torujuhtmele ja selle konstruktsioonitugedele ülekantavat jõudu.
• Koormuse ümberjaotamine:Hüdraulilised snubbers on strateegiliselt paigutatud piki torujuhet, et jaotada seismiline koormus ühtlaselt, vältides stressi koondumist konkreetsetesse punktidesse.
• Resonantsi ennetamine:Andes summutusefekti, aitab snubber vältida torujuhtme resoneerimist oma loomulikul sagedusel, mis võib võimendada dünaamilisi koormusi.
• Kaitse veehaamri eest:Snubberi kiire lukustumine äkiliste rõhutõusude korral (veehaamer) takistab torujuhtme liigset liikumist, vähendades vuugi eraldumise või toe purunemise ohtu.

Kagu-Aasia veeldatud maagaasi (LNG) rajatise juhtumiuuring demonstreerib hüdrauliliste snubberite tõhusust seismilise koormuse leevendamisel. Rajatis asus seismiliselt aktiivses tsoonis ja sellel oli 2 km pikkune maapealne torustik. Pärast seismilise riski hindamist paigaldasid insenerid kriitilistesse tugikohtadesse üle 100 hüdraulilise snubberi. 6,2-magnituudise maavärina ajal lukustusid tõkked kavandatud viisil, piirates torude nihke arvutatud ohutu ulatusega. Sündmusejärgsed kontrollid ei tuvastanud torustikul kahjustusi ja rajatis sai tööd jätkata 48 tunni jooksul. Rajatise juht tunnustas Hydraulic Snubbersit selle eest, et nad hoidsid ära selle, mis oleks võinud olla katastroofiline rike.

Meie tehas toodab erineva konfiguratsiooniga hüdraulilisi snubbereid, sealhulgas ühe- ja kahetoimelisi tüüpe, mis sobivad erinevatele koormussuundadele ja -suurustele. Pakume ka sisseehitatud visuaalse asendiindikaatoriga snubbereid, mis võimaldavad hoolduspersonalil snubberi olekut ühe pilguga kontrollida. Meie insenerimeeskond saab läbi viia ebapiisava suuruse ja paigutuse uuringu, kasutades lõplike elementide analüüsi (FEA), et modelleerida torujuhtme reaktsiooni seismilistele ja dünaamilistele koormustele. See tagab, et snubbers on optimaalselt paigutatud ja sobiva suurusega, et pakkuda kõige tõhusamat kaitset. Meie hüdrauliliste snubberitega võivad torujuhtmete operaatorid olla kindlad, et nende infrastruktuur on valmis isegi kõige raskemate seismiliste ja dünaamiliste sündmuste jaoks.

Millised on meie hüdrauliliste snubbrite peamised tehnilised näitajad?

T.S. MACHINARY toodab laia valikut hüdraulilisi snubbereid erinevate torujuhtmete rakenduste jaoks. Meie tootesari sisaldab erineva kandevõime, käigupikkuse ja lukustuskiirusega snubbreid, mis vastavad elektrijaamade, rafineerimistehaste ja tööstusrajatiste erinõuetele. Kõik meie Hydraulic Snubberi tooted on valmistatud vastavalt standardile ISO 9001 ja vastavad ASME B31.1, DIN EN 13480 ja muude rahvusvaheliste standardite nõuetele. Allolev tabel võtab kokku meie populaarseimate Hydraulic Snubberi mudelite peamised tehnilised näitajad, mida kasutatakse kogu maailmas kriitilistes torujuhtmete kaitserakendustes. Meie tehas võib toota ka kohandatud snubbereid, mis vastavad konkreetsetele projektinõuetele, sealhulgas spetsiaalsed käigupikkused, kandevõime ja keskkonnakaitsekatted.

Lisaks standardmudelitele pakub meie tehas mitmeid valikulisi funktsioone, mis suurendavad hüdrauliliste snubberite jõudlust ja sobivust konkreetsetes keskkondades. Nende hulka kuuluvad: madala temperatuuriga versioon spetsiaalse silikoonvedelikuga, mis püsib vedelana kuni -40 °C; kõrge temperatuuriga versioon, mis on mõeldud pidevaks tööks temperatuuril 120 ° C; ja epoksükattega versioon söövitavates keskkondades, nagu avamereplatvormid ja keemiatehased. Pakume ka kohandatud käigupikkusi, et vastata konkreetsetele torujuhtme soojusliikumise nõuetele.

Meie kvaliteedikontrolli protsess hõlmab 100-protsendilist dünaamilise jõudluse testimist igale hüdraulilisele snubberile, kontrollides, et lukustuskiirus, kandevõime ja summutusomadused vastavad määratud väärtustele. Samuti viime läbi hüdrosüsteemi survetesti, et töörõhu all ei esineks lekkeid. Iga snubber on tähistatud unikaalse seerianumbriga, mis võimaldab täielikku jälgitavust tootmisest kuni kohapealse paigaldamiseni. Meie tehas aadressilYangzhou Tianshun Pipeline Technology Co., Ltd.säilitab standardsete snubbrite ja komponentide põhjaliku loendi, mis võimaldab kiiret tarnimist igasse asukohta. Pakume ka snubber-valiku teenust, kus meie insenerimeeskond aitab teil valida optimaalse mudeli ja suuruse vastavalt teie konkreetsetele torujuhtmete kaitsevajadustele.

Kuidas saab õige paigaldamine ja hooldus tagada nõrga jõudluse?

Hüdraulilised snubberson täppisseadmed, mis nõuavad hoolikat paigaldamist ja regulaarset hooldust, et tagada nende ettenähtud toimimine. Vale paigaldamine võib põhjustada selle, et dünaamilise koormuse korral ei saa snuber lukustuda või lukustuda siis, kui see ei peaks (nt aeglase soojusliikumise ajal). Meie tehas aadressilYangzhou Tianshun Pipeline Technology Co., Ltd.pakub üksikasjalikke paigaldusjuhiseid ja hooldussoovitusi, et aidata klientidel oma hüdrauliliste snubbrite töökindlust ja kasutusiga maksimeerida. Nende juhiste järgimine tagab, et snubberid pakuvad seismiliste ja dünaamiliste sündmuste ajal vajalikku kriitilist kaitset.

Hüdrauliliste snubbrite peamised paigaldus- ja hooldustavad:

• Õige orientatsioon:Sulgur tuleb paigaldada õiges asendis, kolvivarras peab olema joondatud eeldatava liikumise suunaga. Tõstuki paigaldamine nurga all võib põhjustada külgkoormuse, mis võib kahjustada tihendeid ja vähendada jõudlust.
• Õige paigaldus:Kasutage kaasasolevaid kinnitusklambreid ja veenduge, et need on kindlalt torujuhtme ja tugikonstruktsiooni külge kinnitatud. Kinnituspunktid peavad olema konstruktsiooniliselt piisavad, et edastada snuberi kandevõime toele.
• Määrimine ja tihendus:Korrosiooni ja tihendi lagunemise vältimiseks tuleb korrosioonikolvivarda regulaarselt puhastada ja määrida soovitatud õliga. Korrapärase hoolduse käigus tuleb tihendeid kontrollida kulumise või lekkemärkide suhtes.
• Funktsionaalne testimine:Soovitame katsetada snubberi lukustusfunktsiooni igal aastal, kasutades kaasaskantavat testseadet, mis simuleerib dünaamilist koormust. See tagab, et sulgur jääb töökorras ja et lukustuskiirus ei ole spetsifikatsioonist väljapoole triivinud.
• Asendusgraafik:Isegi korraliku hoolduse korral on hüdrauliliste snubberite kasutusiga piiratud. Soovitame snubberit vahetada iga 15-20 aasta järel või varem, kui tihendi terviklikkus on rikutud või kui snubber on läbinud tõsise seismilise sündmuse.

Juhtumiuuring Ameerika Ühendriikide tuumaelektrijaamast illustreerib regulaarse snubberi hoolduse tähtsust. Korrapärase ülevaatuse käigus avastasid hooldustöötajad, et mitmel hüdraulilisel snubberil tekkis tihendilekkeid, mille tõttu silikoonvedelik lekib aeglaselt välja. Kui neid ei käsitletaks, oleks snubbers vähenenud summutusvõime ja ei pruugi olla maavärina ajal korralikult lukustunud. Jaam järgis meie soovitatud hooldusprotseduuri, vahetades tihendid ja laadides snubbers värske vedelikuga. Järgnev dünaamiline test kinnitas, et snubbers olid täielikult töökorras. Tehase ohutusjuht märkis, et ennetav hooldusprogramm hoidis ära võimaliku ohutusprobleemi ning tõkked olid järgmise seismilise sündmuse ajal täielikult töökorras.

Meie tehas pakub põhjalikku tõrkeotsingu hooldusjuhendit, mis hõlmab kontrolli, testimise ja tihendi vahetamise protseduure. Pakume ka hoolduspersonali koolitusprogrammi, mis hõlmab testimisseadmete õiget kasutamist ja katsetulemuste tõlgendamist. Võtmed kätte lahendust eelistavatele klientidele pakume snubber-teenuselepingut, mis sisaldab perioodilist ülevaatust, funktsionaalsuse testimist ja tihendite vahetust. See teenus tagab, et teie hüdraulilised snubbers on optimaalses seisukorras ja on vajadusel valmis teie torujuhtmeid kaitsma. Investeerides õigesse paigaldusse ja hooldusesse, saavad torujuhtmete operaatorid tagada, et nende hüdraulilised snubbers tagavad kõrgeima kaitsetaseme kogu torustikusüsteemi eluea jooksul.

Korduma kippuvad küsimused (KKK)

1. küsimus: Mis vahe on hüdraulilisel snuberil ja mehaanilisel tugipostil?

Vastus: Mehaaniline tugivarras tagab jäiga ühenduse, mis ei võimalda termilist liikumist, mis võib tekitada torujuhtmele suuri termilisi pingeid. Hüdrauliline snubber seevastu võimaldab aeglast termilist liikumist, lukustades samal ajal kiirete dünaamiliste koormuste korral. See tähendab, et normaalse töö ajal talub snubber soojuspaisumist, vähendades seeläbi pinget. Seismilise või dünaamilise koormuse korral see lukustub ja toimib jäiga tugipostina. See kahekordne funktsioon muudab hüdraulilised sulgurid sobivamaks torujuhtmetele, millel on märkimisväärne soojusliikumine, kuna need takistavad termilise pinge kuhjumist.

2. küsimus: kas hüdraulilist summutit saab parandada või tuleb see rikke korral välja vahetada?

Vastus: Paljudel juhtudel saab hüdraulilisi tõkkeid parandada tihendite vahetamise ja vedeliku laadimisega. Kui aga sisemine kolb või silinder on kahjustatud, tuleb sulgur välja vahetada. Meie tehas pakub enamiku meie Hydraulic Snubberi mudelite jaoks ümberehitusteenust, mille käigus võtame lahti, kontrollime, vahetame välja kulunud osad ja monteerime snubberi uuesti kokku vastavalt algsetele spetsifikatsioonidele. Soovitame lasta kvalifitseeritud tehnikul tõkesti hinnata, et teha kindlaks, kas remont või asendamine on kõige kuluefektiivsem valik.

3. küsimus: kuidas määratakse hüdraulilise sulguri lukustuskiirus?

Vastus: lukustuskiiruse määrab snubberi sisemine klapi ja ava konstruktsioon ning see määratakse tootmise ajal. Tavaliselt valitakse see torujuhtme eeldatava soojusliikumise kiiruse ja seismilise disaini kriteeriumide alusel. Enamiku rakenduste puhul kasutatakse lukustuskiirust vahemikus 80–150 mm/s. Meie tehas saab reguleerida lukustuskiirust, et see vastaks konkreetsetele projektinõuetele. Pakume ka reguleeritava lukustuskiiruse funktsiooniga snubbereid, mis võimaldavad välja häälestada torujuhtme konkreetse liikumisprofiiliga.

4. küsimus: kas hüdraulilised snuberid sobivad nii sise- kui ka välispaigaldisteks?

Vastus: Jah, hüdraulilised snubbers sobivad nii sise- kui välispaigaldisteks. Välispaigaldiste jaoks, eriti söövitavates keskkondades või kõrge õhuniiskusega kohtades, soovitame aga korrosioonikindla kattega (epoksiid- või tsingitud) katteid. Äärmiselt külma kliima jaoks pakume madala temperatuuriga versiooni spetsiaalse vedelikuga, mis püsib vedelana kuni -40°C. Meie tehas võib anda üksikasjalikke juhiseid teie konkreetse paigalduskeskkonna jaoks kõige sobivamate materjalide ja kattevalikute kohta.

5. küsimus. Milliseid sertifikaate omab Yangzhou Tianshun Pipeline Technology Co., Ltd. oma hüdrauliliste sulgemisseadmete jaoks?

Vastus: Meie hüdraulilised snubberid on toodetud ISO 9001:2015 (kvaliteedijuhtimine) ja ISO 14001:2015 (keskkonnajuhtimine) sertifikaatide alusel. Samuti järgime torujuhtmete tugede standardeid ASME B31.1, DIN EN 13480 ja GB/T 17116.3. Meie tooteid testivad ja sertifitseerivad kolmandate osapoolte organisatsioonid, sealhulgas SGS ja TÜV, ning iga tellimusega pakume täielikku testiaruannete ja sertifikaatide komplekti. Meie tehast kontrollitakse regulaarselt, et tagada meie tootmisprotsesside ja kvaliteedikontrollisüsteemide vastavus kõrgeimatele rahvusvahelistele standarditele.

Järeldus: kaitske oma torujuhtmeid kvaliteetsete hüdrauliliste sulguritega

Hüdraulilised sulgurid on olulised seadmed, mis pakuvad torujuhtmetele kriitilist kaitset seismiliste ja dünaamiliste koormuste eest. Lubades vaba soojusliikumist tavatingimustes ja lukustades kiirete dünaamiliste sündmuste korral, hoiavad need ära liigse nihke, vähendavad pinget ja hajutavad energiat, tagades torujuhtmesüsteemi terviklikkuse ja ohutuse. Meie tehas Yangzhou Tianshun Pipeline Technology Co., Ltd.-s on aastakümneid projekteerinud suure jõudlusega hüdraulikaid, pakkudes laia valikut erineva kandevõime, käigu ja lukustuskiirusega mudeleid, mis sobivad erinevate rakendustega. Meie pühendumus kvaliteedile, täppisehitusele ja klienditoele tagab, et meie snubbers pakuvad usaldusväärset kaitset kõige kriitilisematele infrastruktuuriprojektidele kogu maailmas.

Kas soovite kaitsta oma torujuhtmesüsteemi seismiliste ja dünaamiliste koormuste eest?Võtke juba täna ühendust ettevõttega Yangzhou Tianshun Pipeline Technology Co., Ltdpõhjalikuks snubber konsultatsiooniks. Our engineering team will analyze your pipeline's design, operating conditions, and seismic risk profile to recommend the optimal Hydraulic Snubber model, size, and placement. Pakume tasuta teostatavusuuringuid, konkurentsivõimelist hinda ja kiiret kohaletoimetamist koos täieliku paigaldus- ja hooldustoega.Taotlege kohe Yangzhou Tianshun Pipeline Technology Co., Ltd.-lt tasuta Hydraulic Snubberi konsultatsiooni ja veenduge, et teie torujuhe on ootamatute eest kaitstud.
