Kingade tugi isoleeritud torule

Isoleeritud torul võib tavaline torujalats tekitada rohkem probleeme, kui see lahendab. Kui jalatsi koormustee läbib isolatsiooni, siis isolatsioon aja jooksul muljub. See purustatud osa laseb soojust sisse või välja, moodustab külmadele pindadele kondensatsiooni ja saab isolatsioonialuse korrosiooni lähtepunktiks. Parandus pole keeruline – isoleeritud toru korralikult projekteeritud jalatsitugi eraldab kandefunktsiooni soojusfunktsioonist –, kuid detailide õigeks saamiseks on vaja hoolikat projekteerimist.

Oleme Yangzhou Tianshunis projekteerinud ja valmistanud isoleeritud torujalatseid projektide jaoks viiel kontinendil alates 2012. aastast. Oleme neid tarninud kaugjahutusvõrkudesse, kus iga vatt soojuse juurdekasvu on oluline, aurutorudele, kus paljas metallist king raiskaks energiat ja tekitaks põletusohu, ning veeldatud maagaasi rajatistele, kus toe konstruktsiooni külm koht võib põhjustada jää kogunemist ja kahjustusi. Kõigil juhtudel on nõue sama: kandke toru raskust usaldusväärselt, hoides samal ajal isolatsiooni pidevana ja aurutõkke tihendatuna.

Parameetrite tabel	Näide

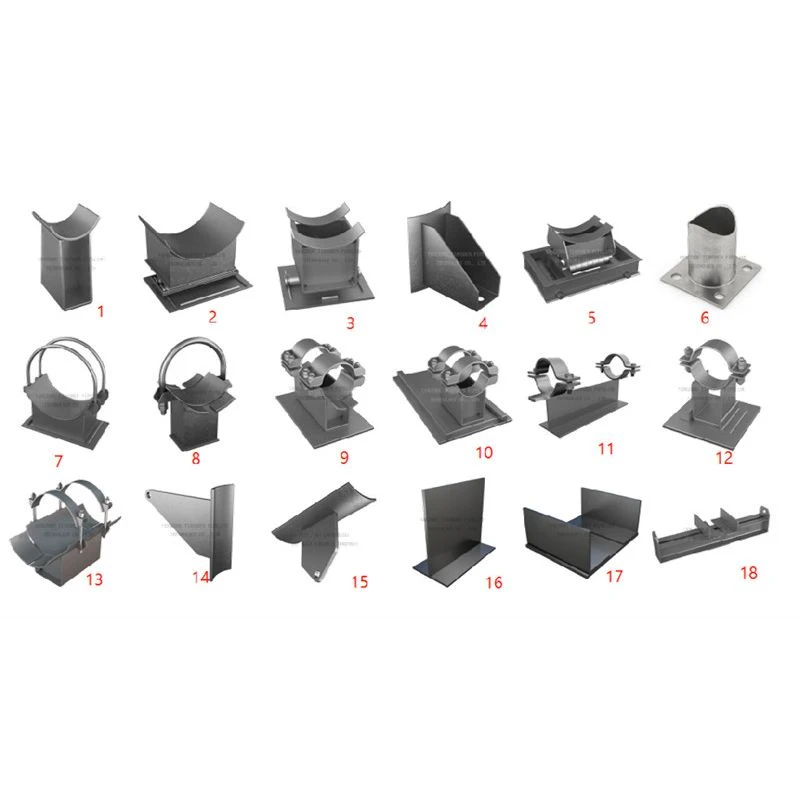

Toe tüüp	Jäik, vedru, rull, libisev
Toru suurus (NPS/DN)	1/2" kuni 60" (DN15 – DN1500)
Materjali standard	ASTM A36, SS304, SS316, A105
Disaini standard	MSS SP-58, ASME B31.1
Max Projekteerimiskoormus	Kuni 1000 kN
Temperatuurivahemik	-29°C kuni +650°C
Pinnakaitse	Kuumtsingitud (HDG), epoksü
Kinnitusstiil	Kahe poldi, kolme poldi, U-poldi
Isolatsiooni tüüp	Kuuma isolatsioon/külma isolatsioon (krüogeenne)

Kuidas isoleeritud torujalats tegelikult töötab

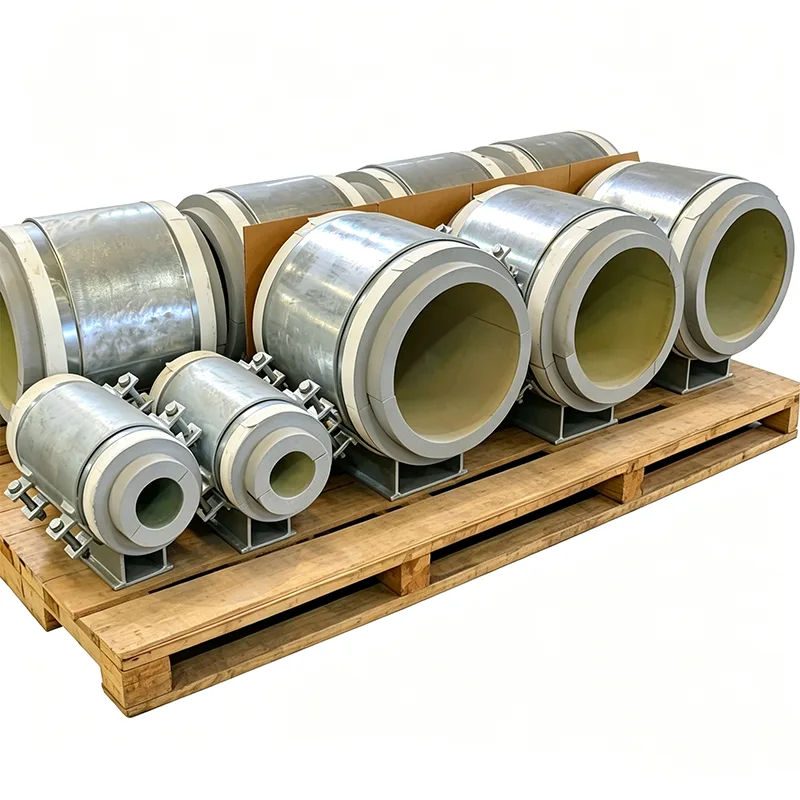

Põhiidee on lihtne – jäik, kandev isolatsiooniplokk istub toru ja metallist tugihälli vahele. Toru toetub isolatsioonile, isolatsioon istub jalatsis ja metalljalats kannab koormuse konstruktsioonile üle. Kuid selleks, et see plokk saaks torude aastatepikkuse liikumise ja termilise tsükli ilma pragude, nihkumise või isolatsioonivõime kaotamata üle elada, on vaja järgmist.

Ploki materjal valitakse temperatuurivahemiku jaoks. Jahutatud vee ja kuni -50 °C külmateenuste jaoks kasutame tavaliselt suure tihedusega polüisotsüanuraati (PIR) või vahtklaasi. Auru- ja kuumaõlitorude jaoks kuni 400°C ja üle selle kasutame kaltsiumsilikaadi- või perliidipõhiseid materjale. Peamine omadus on survetugevus kavandatud temperatuuril – see, mis püsib toatemperatuuril, võib 200 °C juures pehmeneda.

Isolatsiooniplokk on täielikult kapseldatud. Metallist kinnitusrõngas või keevitatud jalatsi külgsein ümbritseb plokki kõikidest külgedest, takistades sellel välja kõndimast toru külgsuunalise liikumise või vibratsiooni all. Plokk asetseb terasest alusplaadil, millel on pidev keevisõmblus, nii et soojuse isolatsioonist möödasõitmiseks puudub otsene metallist toru teekond.

Aurutõkke tee on kavandatud katkematuks. Külmade torude puhul on niiskuse sissepääs vaenlane. Jälgime, et jalatsite konstruktsioon võimaldab toruisolatsioonile kohapeal kantaval aurutõkkel pidevalt kinnituda jalatsi isolatsiooniplokile või selle metallsärgile ilma vahedeta, mis laseksid niiskel õhul külmale pinnale jõuda.

Kujunduse paindlikkus, mis vastab tegelikele saidi tingimustele

Me ei käsitle isoleeritud torujalatseid valmistoodetena, kuna kaks isolatsioonispetsifikatsiooni pole täpselt ühesugused. Valmistame iga kinga vastavalt:

Teie toru läbimõõt ja isolatsiooni paksus (olgu see siis 25 mm vahtklaasist või 150 mm mineraalvillast).

Kohapeal rakendatava isolatsioonisüsteemi tüüp – saame sekundaarse isolatsiooni eelnevalt lõigata, et see sobiks ümber jalatsi korpuse, ja pakkuda katteprofiili, mis lihtsustab objekti viimistlemist.

Toru liikumise tingimused. Kui toru on libisev, saame jalatsi alusele integreerida PTFE või grafiidiga immutatud liugplaadi, mille madala hõõrdumisega pind on ühendatud roostevabast terasest kandeplekiga, mis kaitseb isolatsiooniplokki nihkejõudude eest.

Erinõuded, nagu tulekindel isolatsioon, metallosade kulumisvastased katted või äravooluavad, et vältida vee kogunemist välispaigaldistel.

Mida saate iga saadetisega

Tianshuni isoleeritud torujalatsi tellimus sisaldab kõiki dokumente, mida teie inspektor küsib:

EN 10204 tüübi 3.1 sertifikaadid teraskomponentidele.

Isolatsioonimaterjalide andmelehed survetugevuse ja soojusjuhtivuse väärtustega projekteerimistemperatuuril.

Mõõtmete kontrollimise aruanded, mis kinnitavad ploki paksust, jalatsi kõrgust ja alusplaadi mõõtmeid.

Laadige katsesertifikaadid, kui projekti spetsifikatsioon seda nõuab.

Rakendused

Jahutusvee ja soolvee torustik kaugjahutusjaamades ja andmekeskustes

Auru- ja kondensaaditorud tööstusettevõtetes ja elektrijaamades

Veeldatud maagaasi ja krüogeense vedeliku torustik, kus külmakohti tuleb kindlasti vältida

Külm- ja külmhooned

Iga isoleeritud toru, mis kulgeb toruriiulil, kus on oluline energiatõhusus ja pikaajalised hoolduskulud

Miks Tianshun?

Oleme spetsialiseerunud tugitootja, mitte tavaline toruliitmike tarnija. Kui saadate meile oma torustiku nimekirja ja isolatsiooni spetsifikatsiooni, kontrollib meie insenerimeeskond iga jalatsi koormust, kinnitab isolatsioonimaterjalide ühilduvuse ja märgib kõik kohad, kus jalatsi standardmõõtmed ei sobi saadaoleva konstruktsiooniga. Selline kontrollimise tase tabab probleeme joonestuslaual, mitte paigaldamise ajal. Üle 70% meie äritegevusest on korduv – otsene tulemus kingade tarnimisest, mis toimivad täpselt ootuspäraselt alates esimesest hüdrotestist kuni disainiea lõpuni.
