Soojustõhusad eelisoleeritud torutoed soojuse säilitamiseks ja kiireks paigalduseks

Kui olete kunagi niiskel päeval jaheda veetorustikust mööda kõndinud ja märganud torutoe ümber märga laigu, olete täpselt näinud, mida eelisoleeritud torutugi on mõeldud takistama. KellTianshun, valmistame need toed külmadele torudele, krüogeensetele torustikele ja kuumtöötlusliinidele, kus isolatsioon peab jääma pidevaks läbi tugipunkti. Oleme 14 aasta jooksul tarninud neid veeldatud maagaasi terminalidesse, kaugjahutustehastesse, toiduainete töötlemisrajatistesse ja mujale, kus külmatoru ja välisõhk kohtuvad.

Tavaline torujalats või torutugi sobib hästi isoleerimata liinide jaoks, kuid isolatsiooni lisamise hetkel tekib probleem: tugipunktist saab soojussild. Külmal joonel tähendab see kondenseerumist, jää kogunemist ja lõpuks korrosiooni. Kuumal liinil lekib soojus otse konstruktsiooniterasesse. Eelisoleeritud torutugi lahendab selle, põimides jäiga isolatsiooniploki tugikinga enda sisse — toru jääb isoleerituks, koorem kandub ja kastepunkt jääb sinna, kuhu see kuulub.

Eelisoleeritud torutoed ei ole lihtsalt isolatsioon, mille ümber on metallklamber. Need on kandvad konstruktsioonielemendid ja peavad taluma sama raskust, liikumist ja aeg-ajalt löökkoormust nagu kõik torujalatsid. Vertikaalsetel radadel, kus liin peab ka soojuslikku liikumist absorbeerima, tarnime neid sageli kõrvutivedrupuudvõimuudetavad vedrutoed. Pikkadel horisontaalsetel riiulitel töötavad need koos püsivate vedrutugedega kriitilistes kinnituspunktides, tagades, et külmatoru on kõikjal täielikult toestatud ja täielikult isoleeritud.

Standardid, mille järgi me toodame

ANSI/MSS SP-58 – torutoed ja riputid

ASME B31.3 ja B31.1 – protsessi- ja toitetorustik

EN 13480 – metallist tööstuslikud torustikud (vajaduse korral)

GB/T 17116 – Hiina standard torutugedele

Meie tehase kvaliteedisüsteem on sertifitseeritud ISO 9001:2015 järgi ja tagame iga tellimusega täieliku materjali jälgitavuse. Veeldatud maagaasi ja krüogeensete projektide jaoks saame lisada ka teraskomponentide madala temperatuuriga löögikatsete sertifikaadid.

Levinud küsimused

Q1: Kuidas ma tean, millist isolatsiooni paksust ma vajan?

Toe isolatsiooni paksus peaks vastama toru isolatsiooni paksusele või olema veidi väiksem (kuid mitte palju), et vältida tühimiku tekkimist. Kui teie torul on 80 mm vahtklaasi, paneme jalatsi sisse vähemalt 70–80 mm isolatsiooni. Täpne arv sõltub soojusjuhtivuse nõudest ja pinna kondensatsiooniriskist. Saatke meile oma isolatsiooni spetsifikatsioon ja me sobitame selle.

K2: Kas eelisoleeritud torutoed saavad hakkama kuumade torudega või on need mõeldud ainult külma jaoks?

Mõlemad. Need takistavad soojuskadu auru- ja kuumaõlitorudel sama hästi kui ka kondenseerumist külmadel torudel. Kõrge temperatuuriga rakenduste jaoks üle 200 °C valime isolatsioonimaterjalid, nagu mineraalvill või kaltsiumsilikaat, mis ei lagune kõrgel temperatuuril.

K3: Kas need toed on välikeevitavad või on komplektis?

Meie eelisoleeritud toed tarnitakse tavaliselt komplektina, mis on valmis keevitamiseks või toru külge kinnitamiseks. Isolatsiooniplokk on eelnevalt terassadula külge kinnitatud ja aurutõke on tehases suletud. See säästab tohutul hulgal välitööjõudu võrreldes kohapeal tavalise jalatsi ümber isolatsioonikarbi ehitamisega.

K4: Kas saate kujundada libiseva eelisoleeritud torutoe?

Jah. Alusplaadi alumisele küljele liimime PTFE liugplaadi või poleeritud roostevabast terasest pinna. See võimaldab torul aksiaalselt liikuda, jäädes samal ajal täielikult isoleerituks. Pakume ka juhitud versioone külgmiste piirikutega, mis on loodud vastavalt teie toru pinge liikumise nõuetele.

K5: Kuidas saate neid tarnida ilma isolatsiooni kahjustamata?

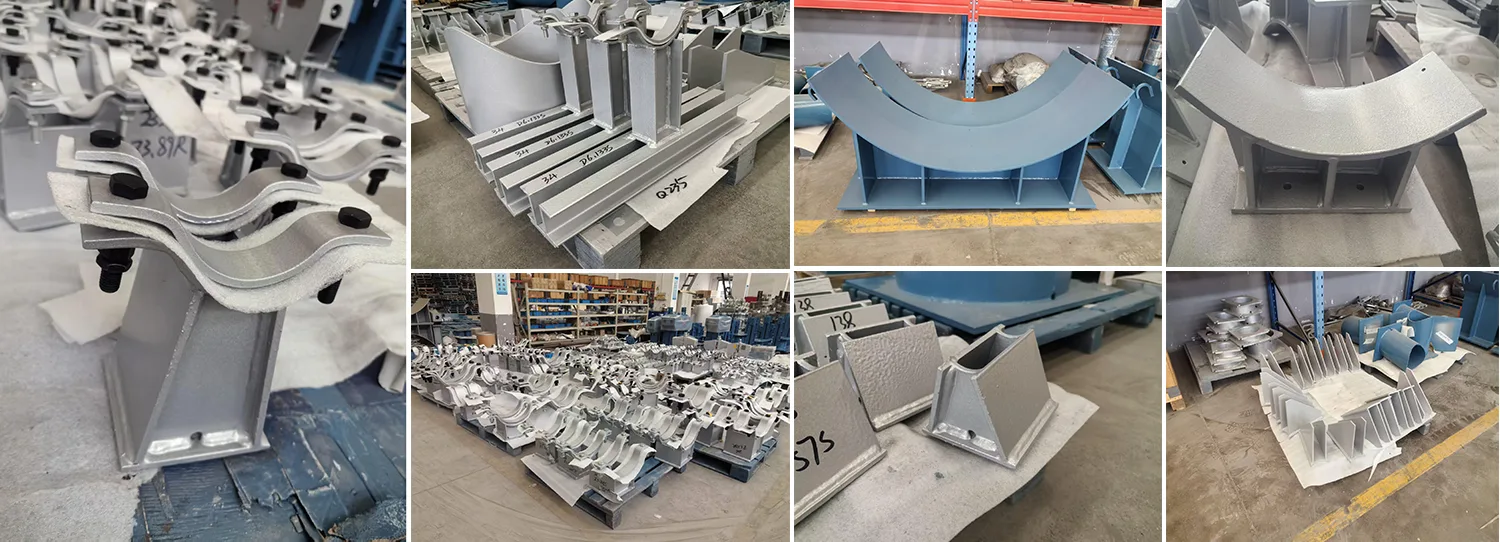

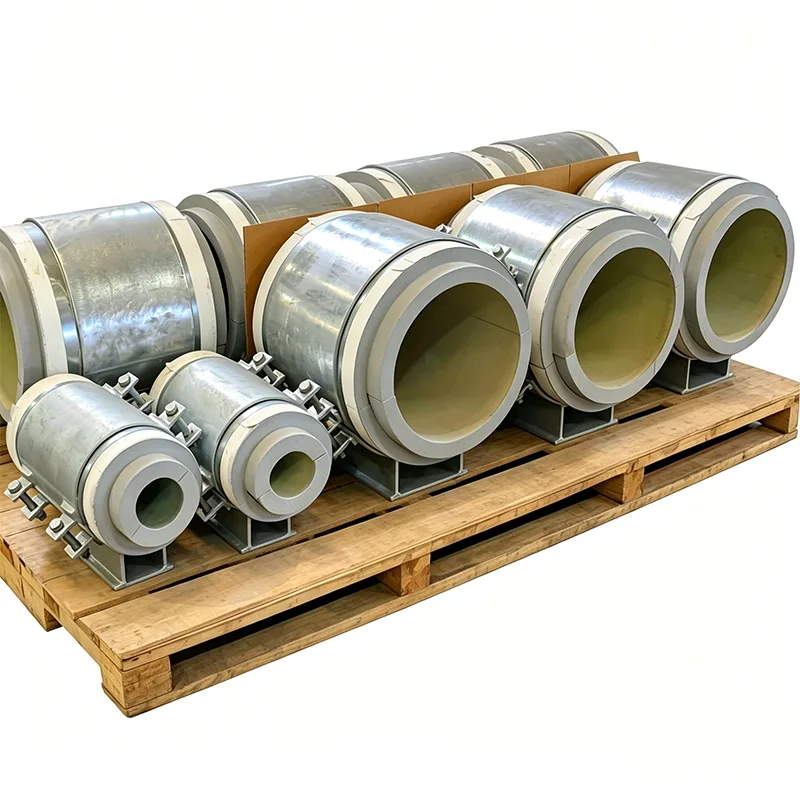

Isolatsiooniplokk on süvistatud terassadula sisse ja kaitstud alusplaadiga. Lisame ka ajutise servakaitse ja pakendame iga toe puitkasti või alusele, mille isolatsiooni ümber on vahtpolster. Oleme neid Lähis-Itta ja Kagu-Aasiasse tarninud tuhandeid ning kondensatsioonist kahjustatud isolatsioon ei ole meie jaoks probleem.

Testimine ja kvaliteedi tagamine

Iga eelisoleeritud torutugi läbib mõõtmete kontrollist kaugemale ulatuvad kontrollid:

Isolatsioonipartii survetugevuse kontroll

Veeimavuskatse suletud pooridega vahtudele (ASTM C272 või sarnase järgi)

Isolatsiooni ja terassadula vahelise sideme terviklikkus (visuaalne ja mehaaniline koputuskatse)

Sadula raadiuse, aluse tasasuse ja poldiava joonduse mõõtmete kontroll

Aurutõkke järjepidevuse kontroll

Kandevõime test täiskomplektis kriitiliste või prototüüptellimuste jaoks

Dokumentatsioon sisaldab terase ja isolatsiooni materjalide sertifikaate, testi kokkuvõtet ja fotokirjet iga märgistatud toe kohta enne pakkimist.

Meie poolt pakutav kohandamine

Eelisoleeritud torutoed on peaaegu alati kohandatud. Mõned meie toodetud variatsioonid:

Suured sadulad suure läbimõõduga LNG torule (kuni 60")

Vertikaalsed püstikutoed integreeritud isolatsiooniplokiga

Ankrutüüpi eelisoleeritud toed fikseeritud punktidele

Tulekindel isolatsioon (mineraalvill või paisuva kattega vaht) tulekindlate tsoonide jaoks

Roostevabast terasest sadul ja riistvara rannikul või avamerel paigaldamiseks

Jaotatud kestaga konstruktsioon olemasolevatele pingestatud liinidele ilma lõikamiseta paigaldamiseks

Te ei pea oma isolatsiooni meie toe ümber sobitama. Ehitame toe teie isolatsiooni ümber.

Asjad, mida oleme õppinud päris paigaldustest

Arvestage alati aurutõkkega. Külmadel liinidel satub niiskus tee isolatsiooniplokki, kui tihend ei ole täiuslik, ja kui isolatsioon on märg, langeb selle soojuslik jõudlus kaljult alla. Oleme ääretihendusega eriti ettevaatlikud ning soovitame objektimeeskonnal tõkkepuu enne ja pärast keevitamist üle vaadata.

Vertikaalses torustikus võib eelisoleeritud torutugi vajada teistsugust koormuse ülekandmise korraldust kui horisontaalne. Horisontaalsete joonte korral kannab isolatsiooniplokk kokkusurumisel täismassi, kuid vertikaalsete joonte puhul vajab tugi sageli terasest nihkekraed, mis haakub läbi isolatsiooni. Saame selle kujundusse lisada.

Kui torule tehakse hüdrotesti, arvestage, et toru on katse ajal ümbritseva õhu temperatuuril ja võib higistada. See on normaalne, kuid see on ka esimene kord, kui paljud saidi meeskonnad näevad toel kondenseerumist. Seda selgitav märkus paigaldusjuhendis võib säästa palju tarbetuid päringuid.

Tellimisel andke meile torude ajakava, isolatsiooni tüüp ja paksus ning konstruktsiooni liikumine (libisemise korral). Need kolm andmepunkti võimaldavad meil esimeses tsitaadis välja pakkuda tehniliselt usaldusväärse kujunduse, ilma edasi-tagasi liikumiseta.

Miks Tianshun eelisoleeritud torutugede jaoks?

Eelisoleeritud torutugi asub ehitustehnilise ja soojusprojekti ristumiskohas. Kui kumbki osa on vale, siis tugi kas mehaaniliselt rikki läheb või imab niiskust ja lakkab isoleerima. Oleme mõlemad osad korda saatnud 14 aastat ja meie Yangzhou tehases on loodud tootmisliin nende tõhusaks ehitamiseks – alates terassadula lõikamisest kuni isolatsiooni ja aurutõkke tihendamiseni.

Üle 70% meie tellimustest pärinevad klientidelt, kes meid korra testisid ja naasevad. Tarnime üle maailma eelisoleeritud tugesid, mis on sageli komplektis meie torutugede, vedrude ja konstantsete vedrutugedega, nii et kogu torutoe pakett saabub koos, märgistatud ja paigaldamiseks valmis.

Kui teie järgmises projektis on külmtorusid, krüogeenseid torusid või isoleeritud kuumatorusid, mis vajavad tugipunktides korralikku soojusisolatsiooni, saatke meile oma isolatsiooni spetsifikatsioonid ja torude tuginimekiri. Koostame tehasest otsepakkumise koos selge tarnegraafikuga. Nagu alati, olete teretulnud külastama meie tehast ja vaatama, kuidas me neid tugesid ehitame ja testime enne nende tarnimist.
