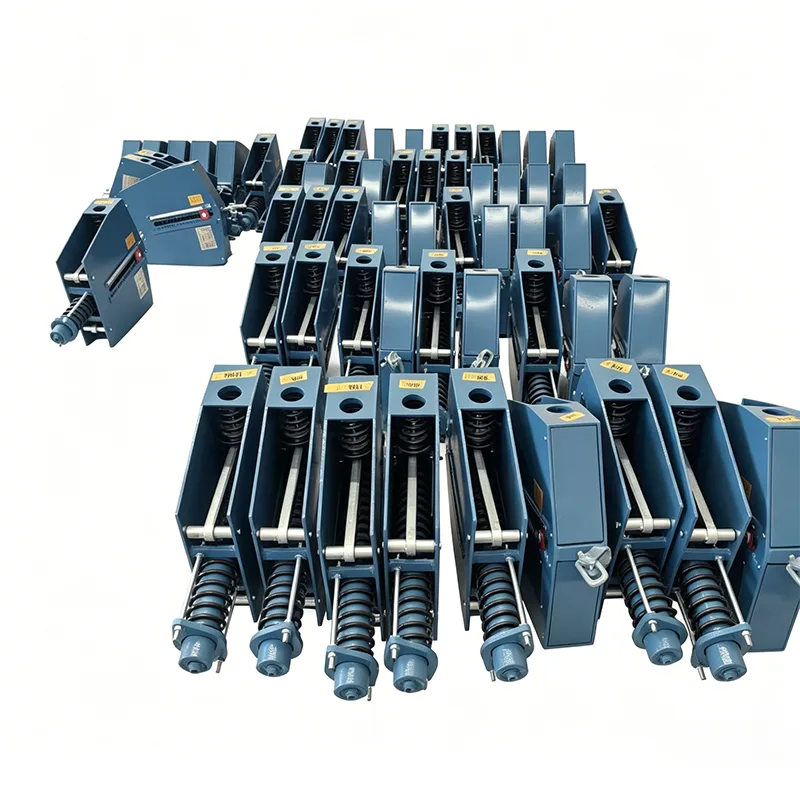

Kui torujuhtmed kogevad suuri vertikaalseid nihkeid (üle 100 mm) ja on koormuse kõikumiste suhtes äärmiselt tundlikud, võib tavaliste muutuvate vedrutugede koormuse kõikumise määr (≤25%) põhjustada torujuhtme liigset pinget, seadmete liidese kahjustusi ja isegi torujuhtme purunemist. Vertikaalne konstantne vedrutugi tagab peaaegu konstantse tugijõu (koormuse varieeruvus ≤5%) kogu töökäigu jooksul, tuginedes momendi tasakaalu põhimõttele, lahendades täielikult suure nihkega torustike pingekontrolli väljakutse.
Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.
See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.
Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.
Vertikaalne konstantne vedrutugi kasutab vastastikust tasakaalu vedrujõu ja ühendusmehhanismi tekitatud momendi vahel. Kui torujuhe liigub üles ja alla, kompenseerib nukk ja ühendussüsteem vedru deformatsiooni täpselt, hoides väljundi tugijõu stabiilsena. See disain välistab täielikult torujuhtme nihkest põhjustatud koormuse kõikumised, kaitstes torustikke ja ühendatud seadmeid täiendava pinge eest.
| Konstantse vedru riidepuu spetsifikatsioonitabel | Näide |
| Mudel / seeria | PH, LH, CA, CS, TH |
| Kandevõime (töötav) | 0,1 kN - 500 kN |
| Kokku reisimine | 50mm, 100mm, 200mm, 400mm |
| Tegelik reisimine | Kuni 600 mm |
| Koormuse kõrvalekalle (tolerants) | ±5% (standardne) / ±3% (kõrge täpsustus) |
| Paigaldusasend | Horisontaalne / Vertikaalne |
| Korpuse viimistlus | Kuumtsingitud / epoksü |
| Töötemperatuur | -20°C kuni +80°C (ümbritsev) |
| Vedruspiraali materjal | 60Si2Mn / 50CrVA |
| Koormuse reguleerimise vahemik | ±10% (välja reguleerimine) |
Standardne vertikaalne konstantne vedrutugi võtab kasutusele modulaarse konstruktsiooni, mis koosneb järgmistest sõltumatutest komponentidest, mis hõlbustavad kohapealset hooldust ja asendamist:
▶ Vedrukoost: ülitugevad sulamist vedrud, mis on läbinud stabiliseeriva kuumtöötluse
▶ Moment Balance mehhanism: täppistöödeldud nukk ja ühendussüsteem
▶ Koormuse reguleerimise seade: ülemise poldi reguleerimine töö ajal peenhäälestamiseks
▶ Nihke indikatsioonisüsteem: selge skaalaplaat, mis näitab reaalajas torujuhtme nihet
▶ Ülemine ja alumine ühenduskomplekt: mitu ühendusvõimalust erinevate paigaldustingimustega kohanemiseks
▶ Kaitsekorpus: täielikult suletud disain, mis hoiab ära tolmu ja söövitava kandja sissepääsu
|
Eelisartikkel |
Konkreetne jõudlus |
Väärtus klientidele |
|
Konstantse jõu täpsus |
Koormuse varieeruvus ≤5%, ületab riiklikke standardeid |
Vähendab torujuhtme pinget ja pikendab seadmete kasutusiga |
|
Kompaktne struktuur |
30% väiksem kui traditsioonilised horisontaalsed konstantsed vedrutoed |
Säästab toruriiuli ruumi ja hõlbustab paigaldamist |
|
Lihtne paigaldus |
Enne tarnimist reguleeritud kindlaksmääratud koormusele |
Kõrvaldab keerulise kohapealse silumise ja lühendab ehitusperioodi |
|
Lihtne hooldus |
Modulaarne disain vahetatavate komponentidega |
Vähendab seisakuid ja alandab hoolduskulusid |
|
Ohutu ja usaldusväärne |
Varustatud ülekoormuse ja käigu piiramise seadmetega |
Hoiab ära juhuslikud kahjustused ja tagab süsteemi ohutuse |
|
Mudeli seeria |
Koormusvahemik (kN) |
Nimiläbipaine (mm) |
Töötemperatuur (℃) |
Kohaldatavad standardid |
|
VCH-50 |
0,5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
Vertikaalne konstantne vedrutugi sobib eriti hästi järgmistele torujuhtmesüsteemidele, mis nõuavad vertikaalset paigaldust ja suurt nihkumist:
▶ Elektrijaamade peamised aurutorustikud ja järelsoojendusauru torustikud
▶ Nafta rafineerimis- ja keemiatehaste kõrge temperatuuri ja kõrgsurve protsessitorustikud
▶ Krüogeense vedeliku torujuhtmed LNG terminalides
▶ Kõrgahjude gaasi- ja hapnikutorustikud terasetehastes
▶ Kõrgetemperatuurilised aurutorud linna keskkütte jaoks
▶ Suurte mahutite torustikke ühendavad sisse- ja väljalaskeavad
▶ Paigalduseelne ülevaatus: veenduge, et toote mudel, koormus ja läbipaine vastavad konstruktsiooninõuetele, ning kontrollige transportimise ajal kahjustusi.
▶ Paigaldamise ettevaatusabinõud: hoidke tugi vertikaalselt, mille kõrvalekalle ei ületa 1°; pärast paigaldamist eemaldage transpordi lukustusseade
▶ Kasutuseelne kasutuselevõtt: peenhäälestage koormust vastavalt tegelikele kohapealsetele tingimustele, et torujuhe oleks tasane
▶ Igapäevane hooldus: kontrollige nihke indikaatorit ja ühenduspoltide tihedust iga kuue kuu tagant; läbima iga-aastase põhjaliku kontrolli
▶ Asendustsükkel: toote kasutusiga võib tavalistes töötingimustes ulatuda 15-20 aastani
Meie vertikaalseid püsivaid vedrutugesid on kontrollitud paljudes võtmeprojektides üle maailma, sealhulgas:
▶ 300 MW soojuselektrijaama peaaurutorusüsteem
▶ 10 miljonit tonni aastas rafineerimise ja keemilise integreerimise projekt
▶ LNG terminali krüogeense gaasijuhtme projekt
▶ Tooraine sissetulemise kontroll: iga terasepartii suhtes tehakse spektraalanalüüs ja mehaaniliste omaduste testimine
▶ Põhikomponentide töötlemine: mõõtmete täpsuse tagamiseks kasutatakse CNC-töötluskeskusi
▶ Kevadine jõudluskatse: iga vedru läbib 100 000 väsimustsüklit
▶ Täielik masina jõudluse testimine: iga üksus läbib täiskäigulise konstantse jõu testimise
▶ Tehase lõplik ülevaatus: väljastatakse täielikud kvaliteedisertifikaadi dokumendid
Meie kvaliteedijuhtimissüsteem on sertifitseeritud ISO 9001:2015 järgi ja kõik tooted vastavad rahvusvahelistele standarditele, sealhulgas CE ja API.
▶ Tasuta tehniline valik ja torujuhtme pingeanalüüs
▶ Kohandatud disainiteenused mittestandardsete toodete jaoks
▶ Kohapealsed paigaldusjuhised ja tehniline koolitus
▶ 12-kuuline garantiiperiood koos eluaegse tehnilise toega
▶ Hädaabi varuosade tarnimine 48-tunnise reageerimisega
Vertikaalse pideva vedrutoe kohta üksikasjalikuma teabe saamiseks võtke professionaalse valiku nõu saamiseks ühendust meie tehnilise meeskonnaga.
K: Mis vahe on vertikaalsete ja horisontaalsete konstantsete vedrutugede vahel?
V: Peamised erinevused seisnevad paigaldusmeetodis ja ruumi hõivamises. Vertikaalsed konstantsed vedrutoed paigaldatakse vertikaalselt ja võtavad vähem horisontaalset ruumi, mistõttu sobivad need kitsastele toruriiulitele. Horisontaalsed konstantsed vedrutoed paigaldatakse horisontaalselt ja hõivavad rohkem vertikaalset ruumi, mis sobivad piisava kõrgusega kohtadesse.
K: Kas teie vertikaalse konstantse vedrutoe koormust saab kohapeal reguleerida?
V: Jah. Toode on varustatud spetsiaalse koormuse reguleerimise poldiga ülaosas, mis võimaldab peenhäälestada torujuhtme töötamise ajal ilma sulgemiseta. Reguleerimisvahemik on ±10% nimikoormusest.
K: Kas see toode sobib madala temperatuuriga keskkondades?
V: Jah. Pakume spetsiaalseid madala temperatuuriga mudeleid, mis kasutavad krüogeenikindlaid materjale ja spetsiaalseid töötlemisprotsesse. Need võivad normaalselt töötada temperatuuridel kuni -196 ℃ ja sobivad krüogeensetele torujuhtmesüsteemidele, nagu LNG.
