Paljudes tööstusobjektides muudab piiratud ruumi torujuhtmete kohal vertikaalsete konstantsete vedrutugede paigaldamise võimatuks. Samal ajal vajavad mõned torujuhtmed küljelt või altpoolt tuge ning traditsioonilised tugimeetodid ei suuda suurte nihkete korral täita pidevaid jõuvajadusi. Horisontaalne pidev vedrutugi on spetsiaalne toode, mis on loodud spetsiaalselt nende probleemide lahendamiseks. See paigaldatakse horisontaalselt torujuhtmete alla või kõrvale, pakkudes stabiilset toetusjõudu kogu töökäigu jooksul ning koormuse varieerumise määra kontrollitakse 5% piires.
Koormus-nihke kõver, mis on saadud konstantse vedrutoe/riideri tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.
See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.
Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.
Horisontaalne konstantne vedrutugi töötab momendi tasakaalu põhimõttel. Kui torujuhe läbib vertikaalse nihke, muundatakse vedru elastsusjõud täppisühenduse ja nukkmehhanismi kaudu konstantseks väljundjõuks. Erinevalt vertikaaltugedest on selle vedrukoost paigutatud horisontaalselt, mille tulemuseks on madalam raskuskese ja stabiilsem töö, mistõttu on see eriti sobiv suure koormusega ja suure nihkega torujuhtmesüsteemide jaoks.

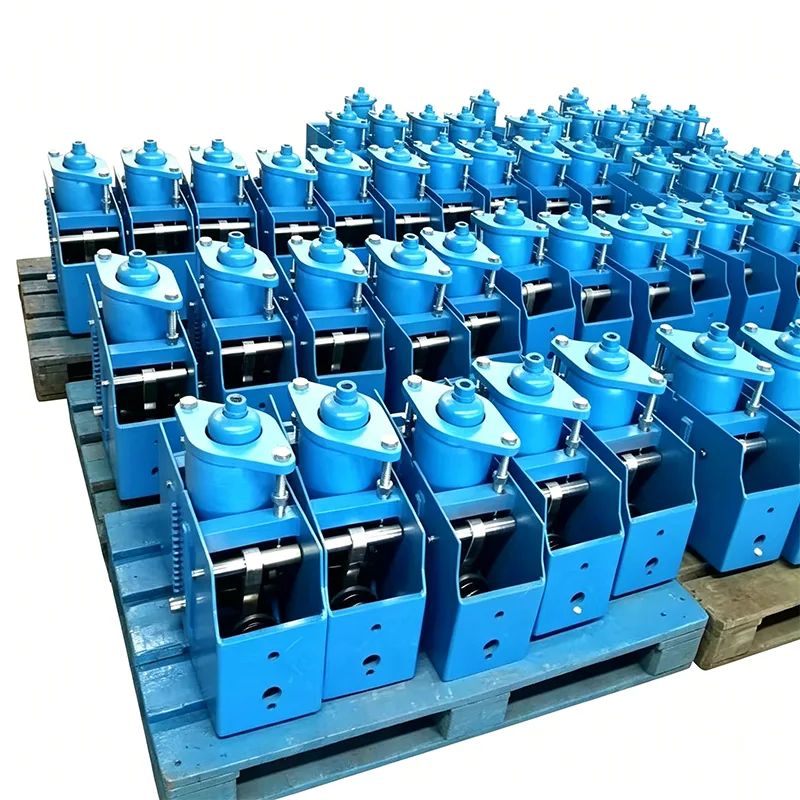

Standardne horisontaalne konstantne vedrutugi kasutab integreeritud keevitatud raami struktuuri, mille põhikomponendid hõlmavad järgmist:
▶ Horisontaalselt paigutatud silindriline spiraalvedrukomplekt
▶ Kõrge täpsusega momenditasakaalu ühendussüsteem
▶ Küljele paigaldatud koormuse reguleerimise mehhanism
▶ Kahetaktiline piiranguseade
▶ Visuaalne nihke indikaator
▶ Alumine kinnitusalus
| Konstantse vedru riidepuu spetsifikatsioonitabel | Näide |
| Mudel / seeria | PH, LH, CA, CS, TH |
| Kandevõime (töötav) | 0,1 kN - 500 kN |
| Kokku reisimine | 50mm, 100mm, 200mm, 400mm |
| Tegelik reisimine | Kuni 600 mm |
| Koormuse kõrvalekalle (tolerants) | ±5% (standardne) / ±3% (kõrge täpsustus) |
| Paigaldusasend | Horisontaalne / Vertikaalne |
| Korpuse viimistlus | Kuumtsingitud / epoksü |
| Töötemperatuur | -20°C kuni +80°C (ümbritsev) |
| Vedruspiraali materjal | 60Si2Mn / 50CrVA |
| Koormuse reguleerimise vahemik | ±10% (välja reguleerimine) |
|
Võrdluspunkt |
Horisontaalne pidev vedrutugi |
Vertikaalne pidev vedrutugi |
|
Paigaldusmeetod |
Paigaldatakse horisontaalselt torujuhtmete alla või kõrvale |
Paigaldatakse vertikaalselt torujuhtmete kohale |
|
Kosmose hõivamine |
Madal vertikaalne ruum, kõrge horisontaalne ruum |
Madal horisontaalne ruum, kõrge vertikaalne ruum |
|
Raskuskeskme asend |
Madal, suurepärane tööstabiilsus |
Kõrged nõuded vundamendi paigaldamisele |
|
Maksimaalne koormus |
Kuni 1000 kN |
Üldiselt ei ületa 500 kN |
|
Hooldusmugavus |
Külgoperatsioon, ronimist pole vaja |
Tipptöö, nõuab ronimistööd |
|
Kohaldatavad stsenaariumid |
Suure koormusega torustikud piiratud õhuruumiga |
Väikese koormusega torujuhtmed piiratud horisontaalse ruumiga |
Pakume 6 standardset seeriat horisontaalseid konstantseid vedrutugesid, mis katavad enamiku tööstusliku rakenduse nõuded:
|
Mudeli seeria |
Nimikoormusvahemik (kN) |
Standardne läbipaine (mm) |
Töötemperatuuri vahemik (℃) |
Disaini ohutustegur |
|
HCH-50 |
1-30 |
50 |
-40~+450 |
1.6 |
|
HCH-100 |
5-80 |
100 |
-40~+450 |
1.6 |
|
HCH-150 |
10-150 |
150 |
-40~+450 |
1.6 |
|
HCH-200 |
20-300 |
200 |
-40~+550 |
1.6 |
|
HCH-300 |
50-600 |
300 |
-40~+550 |
1.6 |
|
HCH-400 |
100-1000 |
400 |
-196~+550 |
1.8 |
Kõik tooted vastavad GB/T 17116.2-2018, ANSI/ASME B31.1 ja DIN 2545 standarditele.
▶ Ülikõrge kandevõime: annab maksimaalse tugijõu 1000 kN, et vastata suurte torustike ja seadmete nõuetele
▶ Kõrge tööstabiilsus: horisontaalne paigutus madala raskuskeskmega tagab suurepärase seismilise jõudluse ja talub 8-magnituudiseid maavärinaid
▶ Ohutu ja mugav hooldus: külje reguleerimine ja ülevaatus välistavad vajaduse ronida, vähendades ohutusriske
▶ Tugev paigalduskoha kohanemisvõime: saab paigaldada betoontaladele, teraskonstruktsioonidele või seadmete vundamentidele
▶ Lai koormuse reguleerimisvahemik: võimaldab kohapeal reguleerida nimikoormusest ±15% piires
▶ Täielikult suletud disain: takistab tõhusalt tolmu, vihmavee ja söövitava aine sisenemist sisemehhanismidesse
Horisontaalseid konstantseid vedrutugesid kasutatakse laialdaselt järgmistes tööstuslikes stsenaariumides:
▶ Suurte soojuselektrijaamade peaauru- ja järelsoojendusaurutorud
▶ Nafta rafineerimistehaste hüdrokrakkimise ja vedelkatalüütilise krakkimise seadmete torustikud
▶ Säilitusmahutite sisse- ja väljalasketorustikud suurtes LNG terminalides
▶ Kõrgahjude kuumaõhutorustikud ja konvertergaasitorud terasetehastes
▶ Tavalised saarte aurutorustikusüsteemid tuumaelektrijaamades
▶ Suure läbimõõduga kõrge temperatuuriga kuumaveetorustik linna keskkütte jaoks
14-aastase pidevate vedrutugede valmistamise kogemusega Yangzhou Tianshun Pipeline on edukalt rakendanud oma horisontaalseid konstantseid vedrutugesid enam kui 350 tööstusprojektis üle maailma. Kõik tooted läbivad range kvaliteedikontrolli:
▶ Toorainekontroll: kogu vedruteras on pärit Baosteelilt ja Angangilt ning iga partii suhtes tehakse spektraalanalüüs ja mehaaniliste omaduste testimine.
▶ Täppistöötlus: põhikomponendid valmistatakse CNC-töötluskeskuste abil, saavutades IT7-klassi mõõtmete täpsuse
▶ Vedrutestimine: iga vedru läbib 3 täielikku survekatset ja 100 000 väsimustsüklit
▶ Masina täielik kasutuselevõtt: iga üksus läbib enne tarnimist täiskäigulise konstantse jõu testimise, et tagada koormuse varieeruvus ≤5%.
▶ Kolmanda osapoole ülevaatus: saab esitada ülevaatusaruandeid rahvusvaheliselt autoriteetsetelt institutsioonidelt, nagu SGS, BV ja TUV
Meie kvaliteedijuhtimissüsteem on sertifitseeritud ISO 9001:2015 järgi ning meie tooted on saanud CE ja API sertifikaadid.
▶ Tasuta kohapealne uuring ja torujuhtme stressianalüüs
▶ Kohandatud disain spetsiaalsete paigaldusruumide jaoks
▶ Professionaalsed insenerid pakuvad kohapealseid paigaldusjuhiseid ja kasutuselevõttu
▶ 12-kuuline garantiiperiood koos tasuta remondi või asendamisega garantiiaja jooksul
▶ Eluaegne tehniline tugi ja varuosade tarnimine
Täpsema teabe saamiseks horisontaalse pideva vedrutoe või oma projekti tehnilise valiku kohta võtke ühendust meie müügimeeskonnaga.
K: Kas teraskonstruktsioonidele saab paigaldada horisontaalseid konstantseid vedrutugesid?
V: Jah. Pakume mitut kinnitusaluse vormi, mis sobivad betoonvundamentide, teraskonstruktsioonide talade ja seadmeplatvormidega. Suure koormusega mudelite jaoks anname vundamendi projekteerimise soovitused, et tagada paigaldustugevuse vastavus nõuetele.
K: Kas teie horisontaalset pidevat vedrutugi saab kasutada madala temperatuuriga keskkondades?
V: Jah. Pakume spetsiaalseid madala temperatuuriga mudeleid, mis kasutavad 304 või 316L roostevabast terasest materjale ja on läbinud madala temperatuuriga löögitestid. Need võivad normaalselt töötada temperatuuridel kuni -196 ℃ ja sobivad krüogeensetele torujuhtmesüsteemidele, nagu LNG ja etüleen.
K: Mis on teie toodete tarneaeg?
V: Standardmudelite tarneaeg on 30-45 päeva ja kohandatud mudelite puhul 45-60 päeva olenevalt keerukusest. Kiireloomuliste tellimuste korral saame korraldada kiirtootmise lühima 20-päevase tarneajaga.
