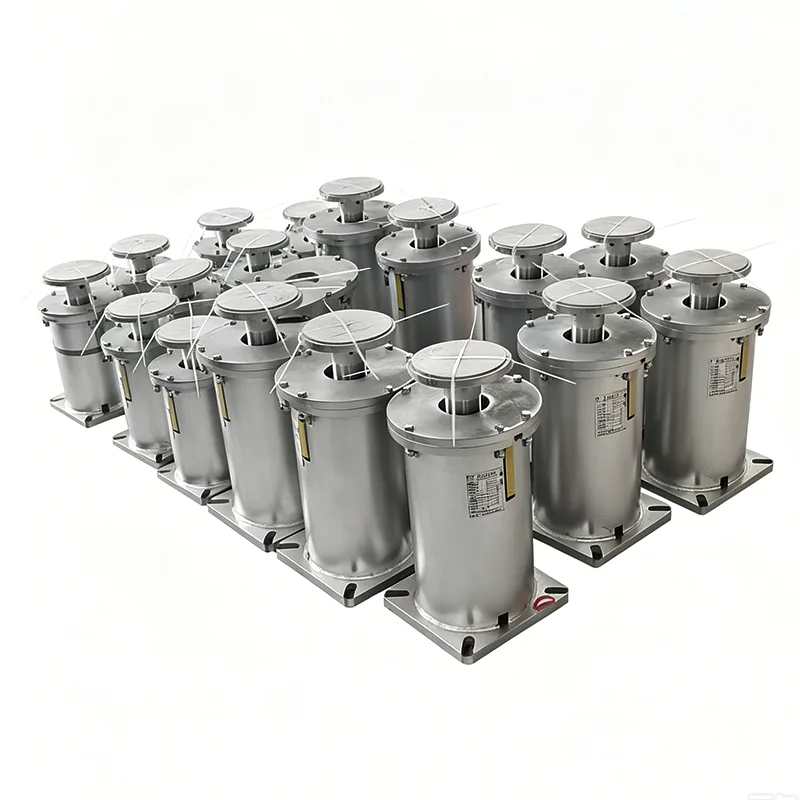

F-tüüpi muutuv vedrutugi

2012. aastal asutatud Yangzhou Tianshun Pipeline Technology Co., Ltd. toodab täielikku valikut tooteid, järgides rangelt HG/T 20644 muutuva vedrutugede ja riputite standardit. Type F Variable Spring Support on standardseerias põhitüüpi tugitoode, mis on spetsiaalselt loodud torustike põhjatoestamiseks. Seda kasutatakse laialdaselt väikese ja keskmise nihkega torujuhtmesüsteemides energia-, naftakeemia-, metallurgia- ja muudes tööstusharudes ning see on üks inseneritöös enim kasutatavaid muutuva vedruga mudeleid.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Toote tehnilised andmed

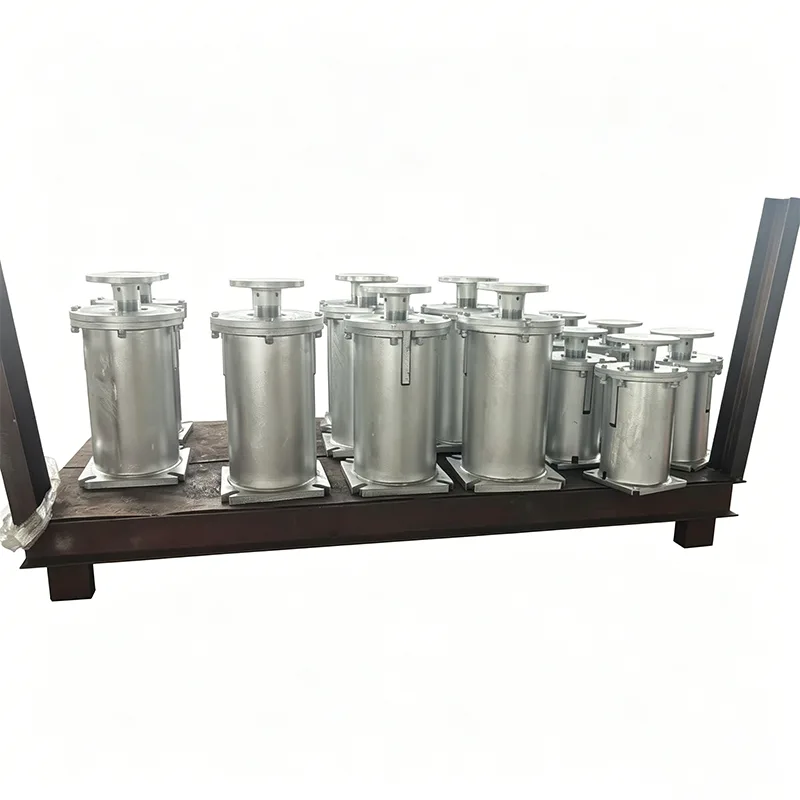

F-tüüpi toote struktuur ja omadused

F-tüüpi muutuv vedrutugi võtab vastu vertikaalse karbi struktuuri, mis koosneb järgmistest osadest:

▶  Alusplaat: lai tugialusplaat, mis on ühendatud vundamendiga

▶  Vedrusilinder: sisseehitatud silindriline spiraalne survevedru

▶  Ülemine plaat: koormusplaat, mis on ühendatud torutoega

▶  Nihke indikaatorplaat: tähistatud külma ja kuuma oleku asenditega

▶  Lukustuspolt: lukustatakse transportimise ja paigaldamise ajal

▶  Kõrguse reguleerimise polt: koormuse kohapealne peenreguleerimine

Disaini põhifunktsioonid

Standardne modulaarne disain

Täielikult vastavuses HG/T 20644 standardiga, vahetatav teiste tootjate toodetega

Standardiseeritud koormus- ja nihkeseeria, mis on mugav projekteerimisinstituudi valimiseks

Ühtsed paigaldusmõõtmed, mugav insenerihanke jaoks

Tehase eelseadistus

Vedru eelsurutud vastavalt projekteeritud koormusele, lukustatud külma asendisse

Kasutamiseks tuleb lukustuspoldid eemaldada ainult pärast kohapealset paigaldamist

Vedru survet pole vaja kohapeal reguleerida

Kompaktne struktuur

Vertikaalne disain, väike põrandapind

Üldkõrgus 200-400 mm, sobib kasutamiseks kitsas ruumis

Madal raskuskese, hea stabiilsus

Mugav hooldus

Vedrusõlme saab välja tõmmata ja eraldi välja vahetada

Selge nihke näit kontrollimise ajal

Kuluvad osad puuduvad, hooldusvaba disain

F-tüüpi tehniliste parameetrite kiirteabe tabel

Teostusstandard: HG/T 20644-2024Koormuse muutuse määr: ≤25% (standardnõue) Vedrumaterjal: 50CrVA vedruteras Kesta materjal: Q235BAkorrosioonivastane töötlus: liivapritsiga rooste eemaldamine + tsingirikas epoksü krunt + pealiskiht

Mudeli kodeerimise reeglite üksikasjalik selgitus

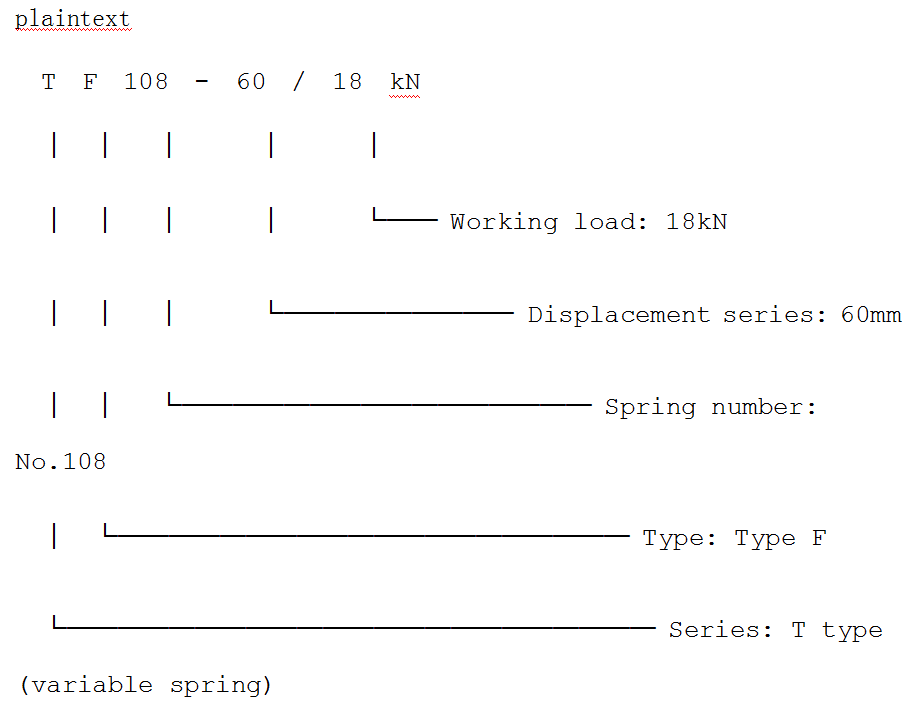

F-tüüpi muutuva vedrutoe standardmudeli kodeerimise näide:

Valimiseks vajalikud parameetrid:

▶  Torujuhtme töökoormus (kN)

▶  Torujuhtme vertikaalne termiline nihe (mm)

▶  Niibe suund (üles/alla)

▶  Keskkonnakaitseline korrosiooniaste

Meie professionaalne meeskond saab teie esitatud torustiku parameetrite põhjal otse pakkuda täpseid F-tüüpi tootemudeleid.

Valiku näide (samm-sammuline juhend)

Näidistöötingimused:

▶ Torujuhtme töökoormus: 15 kN

▶  Torujuhtme ülespoole suunatud termiline nihe: 40 mm

Valiku sammud:

1. Määrake nihke seeria: 40 mm nihe, valige 60 mm seeria (reservvaru)

2.Arvutage kuuma oleku koormus: nihe ülespoole, vedru vabaneb, koormus väheneb

3. Kontrollige vedru jäikuse tabelit: valige vedru nr 106, jäikus 0,25 kN/mm

4. Arvutage koormuse muutus: 40 mm × 0,25 kN/mm = 10 kN muutus

5. Kontrollige muutuse määra: 10 kN / 15 kN = 6,7% ≤ 25%, vastab nõuetele

Lõplik mudel: TF106-60/15kN

F-tüüpi muutuva vedrutoe valik tundub keeruline, kuid järgib tegelikult standardeid. Pakume tasuta valikuteenust: peate esitama ainult torujuhtme parameetrid ja me pakume täpseid mudeleid.

Tüüpilised F-tüüpi rakendusestsenaariumid

Kvaliteedikontroll ja kohaletoimetamine

Tootmise kvaliteedikontroll

Spetsiaalne vedrukontroll: iga vedru 100% koormustest, fikseerige jäikuskõver

Eelkokkusurumise seadistus: täpselt kokkusurutud külma asendisse vastavalt tellimuse nõuetele, lukustatud

Nihke näidu kalibreerimine: indikaatorplaadi asend täpsusega ±1 mm

Korrosioonivastane töötlus: Sa2.5 klassi liivaprits, katte paksus ≥80 μm

Välimuse kontroll: keevisõmbluste, mõõtmete ja märgistuste põhjalik kontroll

Kohaletoimetamise eelised

Saadaval laos: tavalised mudelid (TF030-TF120, 30/60/90 töömahuga) laos

Kiire tarne: laotellimused tarnitakse 3 päeva jooksul, kohandatud tellimused 7-10 päeva jooksul

Hulgihind: astmeline hind inseneri hulgihanke jaoks

Täielik dokumentatsioon: iga tootepartiiga on kaasas kvalifikatsioonitunnistus, kevadkatse protokoll, paigaldusjuhend

Teenindus ja tugi

Tasuta valik: professionaalsed insenerid pakuvad täpse mudeli tagamiseks valiku arvutamist

Joonise säte: esitage projekteerimisega koostööks standardsete paigaldusmõõtmete joonised

Tehniline tugi: vastake erinevatele küsimustele paigaldamise, kasutuselevõtu ja kasutamise kohta

Kvaliteedi garantii: 2-aastane tootegarantii, tasuta asendamine mitteinimkahjustuste korral

Hädaolukorrale reageerimine: pakkuge kohapealsetele probleemidele lahendusi 24 tunni jooksul

Varuosad: Vedrusõlmed, poldid ja muud kuluvad osad

Type F Variable Spring Support on standardne üldtoode keemiatööstuses ja ka inseneritöös kõige laialdasemalt kasutatav muutuva vedruga mudel. Oleme 14 aastat keskendunud standardsele seeriatootmisele, millel on stabiilne tootekvaliteet ja õigeaegne tarnimine, ning teenindanud inseneriprojekte enam kui 40 riigis üle maailma. Valige standardne tüüp F, valige töökindlus ja mugavus.
