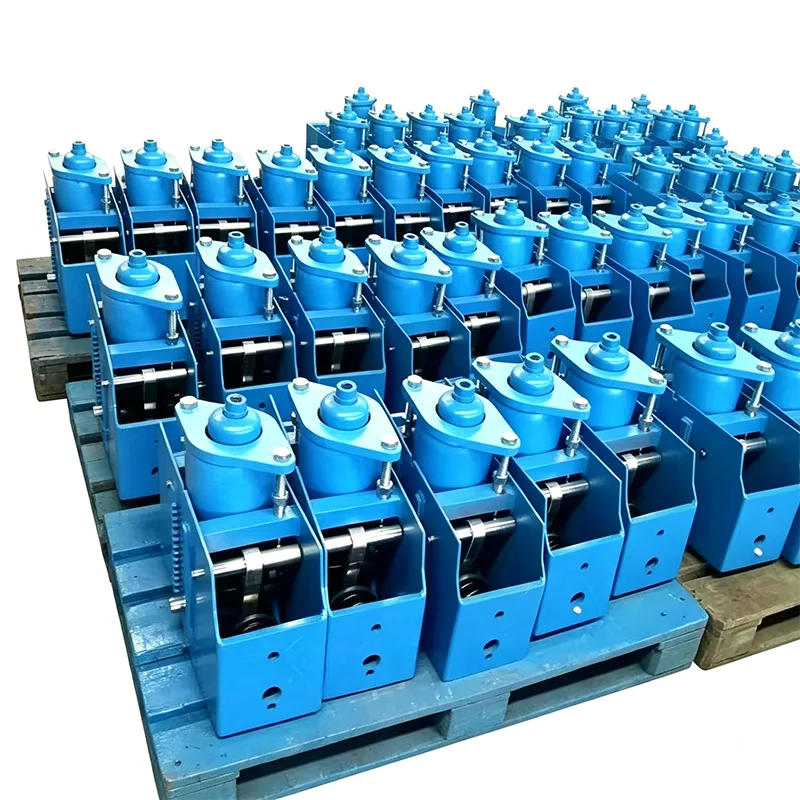

2012. aastal asutatud Yangzhou Tianshun Pipeline Technology Co., Ltd. on 14 aastat keskendunud torujuhtmete tugitoodete tootmisele, tooteid teenindades rohkem kui 40 riigis üle maailma. Standing Constant Spring Support on toode, mis on spetsiaalselt loodud töötingimustesse, kus torujuhtme kohal ei ole tõsteruumi ning vajalik on põhjatugi. See asetatakse terastaladele, betoonvundamentidele või tugiplatvormidele läbi aluse, tagades torujuhtmetele pideva ülespoole toetusjõu ja lahendades suurepäraselt torujuhtme nihke kompenseerimise probleemi ruumipiirangute korral.
Koormus-nihke kõver, mis on saadud konstantse vedrutoe/riideri tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.
See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.
Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.
Praktilises inseneritöös ei saa paljud torujuhtmed kasutada ülemise vedrustuse lahendusi ja peavad kasutama põhjatuge:
▶ Alumise kihi torujuhtmed torude galeriides: madalaima kihi torujuhtmete kohale riputamiseks pole saadaval teraskonstruktsiooniga talasid
▶ Torujuhtmed seadme peal: torustikud on paigutatud otse seadme kohale, tõstepunkte ei ole ülal
▶ Torujuhtmed betoonist kraavides: torustikud kitsa ülemise ruumiga torukraavides
▶ Suure läbimõõduga torujuhtmed: torustikud üle DN800, liiga pikad riputusvardad on ebastabiilsed
▶ Vibratsioonitundlikud torustikud: pumba sisse- ja väljalasketorustikud, põhjatugi on parem stabiilsusega kui vedrustus
▶ Uuendamisprojektid: olemasolevad teraskonstruktsioonid ei saa lisada uusi tõstepunkte, saadaval on ainult vundamendi tugi
Nende stsenaariumide korral on alaline pidev vedrutugi ainus teostatav konstantse jõu tugilahendus.
| Konstantse vedru riidepuu spetsifikatsioonitabel | Näide |
| Mudel / seeria | PH, LH, CA, CS, TH |
| Kandevõime (töötav) | 0,1 kN - 500 kN |
| Kokku reisimine | 50mm, 100mm, 200mm, 400mm |
| Tegelik reisimine | Kuni 600 mm |
| Koormuse kõrvalekalle (tolerants) | ±5% (standardne) / ±3% (kõrge täpsustus) |
| Paigaldusasend | Horisontaalne / Vertikaalne |
| Korpuse viimistlus | Kuumtsingitud / epoksü |
| Töötemperatuur | -20°C kuni +80°C (ümbritsev) |
| Vedruspiraali materjal | 60Si2Mn / 50CrVA |
| Koormuse reguleerimise vahemik | ±10% (välja reguleerimine) |
|
Võrdlusmõõde |
Seisev pidev kevadtoetus |
Vedrustuse tüüp Konstantse jõuga vedruriide |
|
Paigaldusmeetod |
Alt juurdumine, ülespoole toetus |
Ülemine juurdumine, allapoole suunatud vedrustus |
|
Ruumivajadus |
Nõuab alumist tugiplatvormi |
Nõuab ülemist teraskonstruktsiooni tala |
|
Üldkõrgus |
Madal (300–600 mm) |
Kõrge (800-1500 mm koos vedrustusvardaga) |
|
Külgstabiilsus |
Hea, lai alus, külgsuunaline nihe |
Keskmine pikk vedrustusvarras, mis kaldub kõikuma |
|
Vibratsioonivastane jõudlus |
Suurepärane, otsene tugi ilma värisemiseta |
Keskmine, resonantsi kalduv vedrustusvarras |
|
Paigaldamise raskus |
Lihtne, otse asetatud ja tasane |
Kompleksne, nõuab vedrustusvarda reguleerimiseks kõrgel kõrgusel töötamist |
|
Hooldusjuurdepääs |
Hea, kasutatav maapinnal või platvormil |
Kehv, nõuab suurel kõrgusel töötamist |
|
Koorma ülekandmine |
Otse ülekantud alumisse struktuuri |
Kantakse üle vedrustusvarda ja teraskonstruktsiooni kaudu |
|
Kohaldatav toru läbimõõt |
Kõik torude läbimõõdud, eriti sobivad suure läbimõõduga torudele |
Väikese ja keskmise läbimõõduga, liiga pikk varras suure läbimõõdu jaoks |
|
Kohaldatav nihke suund |
Peamiselt ülespoole nihe |
Peamiselt allapoole nihe |
Alaline pidev vedrutugi võtab vastu vertikaalse karbi struktuuri, mis koosneb peamiselt järgmistest osadest:
Alusplaat: Lai põhjaplaat koormuse hajutamiseks ja stabiilsuse tagamiseks
Vedrukast: sisseehitatud konstantse jõuga vedrumehhanism, vertikaalselt paigutatud
Toepealne plaat: ühendatud torujuhtme toega, kõrgust saab peenhäälestada
Nihke indikaator: küljel visuaalselt, et oleks lihtne jälgida
Lukustusseade: lukustab vedru transportimise ja paigaldamise ajal
Vertikaalne vedru paigutus, kogukõrgus 40% madalam kui sama spetsifikatsiooniga vedrustuse tüüp
Sobib piiratud põrandakõrgusega ruumidesse, nagu torukraavid ja seadmeruumid
Lühemad spetsifikatsioonid, mida saab kohandada spetsiaalsete töötingimuste jaoks
Aluse pindala 3 korda suurem kui vedrustuse tüüp, madal raskuskese
Torujuhtme horisontaalse tõukejõu all pole lihtne ümber lükata
Vibratsiooniga töötingimustes pole vedrustusvarda kõikumise probleemi
Maapealne paigaldus, kõrgel kõrgusel töötamine pole vajalik
Asetage otse vundamendile, kinnitage pärast tasandamist
Peal olev reguleerimispolt, mida saab kasutada ka maas seistes
Torustikke pole hoolduse ja asendamise jaoks vaja lahti võtta, vedrukomplekt tuleb otse välja tõmmata
Eriti sobiv töötingimustes torujuhtmete ülespoole suunatud termilise nihkega
Kohandatav ka allapoole nihutamiseks, paigaldage lihtsalt vastupidi
Külgsuunaline nihe ei mõjuta püsivat jõu jõudlust
|
Rakenduse stsenaarium |
Töötingimuste omadused |
Miks valida seisva tüüp |
|
Alumise kihi torujuhtmed torugaleriides |
Madalaima kihi torujuhtmed, üleval terastalasid pole |
Saab toetada ainult torugalerii põrandast ülespoole |
|
Pumba sisse- ja väljalasketorustikud |
Suur vibratsioon, tundlik tõukejõu suhtes |
Stabiilne põhjatugi, vähendab vibratsiooni ülekannet |
|
Soojusvahetite peal torustikud |
Paigutatud seadme korpuse kohale |
Seadme ülaosas puuduvad tõstepunktid, otsetugi |
|
Torujuhtmed torukraavides |
Betoonist torukraavid, kitsas ruum |
Ebapiisav ülemine ruum, vedrustus võimatu |
|
Suure läbimõõduga aurutorud |
Üle DN800, raske kaal |
Liiga pikk vedrustusvarras, mis kaldub ebastabiilsusele |
|
Projekti torustike moderniseerimine |
Olemasolevaid teraskonstruktsioone ei saa puurida |
Kasutage toestamiseks olemasolevat betoonvundamenti |
|
Kompressori torujuhtmed |
Pulseerivast voolust põhjustatud vibratsioon |
Jäik tugi + pidev jõu kompenseerimine, hea vibratsiooni summutav toime |
1. Kontrollige, kas tootemudel on kooskõlas kujundusjoonistega
2. Kontrollige, kas lukustusseade on terve ja kas transportimisel ei esine lõtvumist
3. Kontrollige aluse tasasust, korrigeerimine on vajalik, kui deformatsioon ületab 2 mm
1.Vundamendi tasandamine: Tugivundamendi pinna tasandusviga ≤2mm/m
2. Positsioneerimine ja kinnitamine: asetage püsiv vedrutugi oma kohale, keevitage või poltidega kinnitage alus vundamendi külge
3. Torujuhtme ühendus: ühendage torujuhtme tugi kronsteini ülemise plaadiga, reservi külma oleku nihe
4. Koormuse seadistus: reguleerige ülemist polti vastavalt konstruktsiooninõuetele, joondage indikaatorplaat külma asendiga
5. Avamine: pärast paigaldamist eemaldage transpordi lukustuspoldid
6. Kontrollimine ja kinnitus: kinnitusindikaator võib vabalt liikuda ilma ummistumiseta
|
Probleem kohapeal |
Põhjuste analüüs |
Lahendus |
|
Indikaator ei liigu |
Lukustuspoldid pole eemaldatud |
Eemaldage kõik lukustuspoldid |
|
Suur koormuse kõrvalekalle |
Torujuhtme tegelik kaal ei vasta konstruktsioonile |
Peenhäälestage ülemine reguleerimispolt |
|
Aluse raputamine |
Ebaühtlane vundament |
Lisage tasandamiseks alusplaadid põhja |
|
Ülemise plaadi kallutamine |
Torujuhtme ekstsentrilisus |
Reguleerige torutuge tsentreerimiseks |
Kõik terasmaterjalid tavalistest terasetehastest, millel on materjalisertifikaadid
Vedruterase 100% kõvaduse testimine, kvalifitseerimata materjalid on tagasi lükatud
Vastavalt spetsifikatsioonidele kuivatatud keevitusmaterjalid, mis vastavad mitteväärismetalli tugevusele
CNC lõikamine ja tühjendamine, mõõtmete täpsus ±1mm
Keevitus kasutab CO2-gaasiga varjestatud keevitust, keevitajad omavad sertifikaate
Kevadkuumtöötlus võtab vastu vaakumahju, kõvaduse ühtlus ± HRC2
Kolm täistaktilist proovisõitu pärast masina täielikku kokkupanekut
Iga alaline pidev vedrutugi täidab enne tarnimist järgmise:
Välimuse ja mõõtmete kontroll
Täiskäigu koormuse test, registreerige 10 mõõtepunkti
Püsivuse arvutamine, tagage ≤±5%
Lukustusseadme funktsiooni test
Nihke indikaatori kalibreerimine
Korrosioonivastase katte paksuse tuvastamine
▶ Valikutugi: paigaldage paigaldusruumi kinnitus, et kinnitada seisva tüüpi lahenduse teostatavust
▶ Kohandatud teenus: kohandatud spetsiaalne kõrgus ja spetsiaalne aluse suurus vastavalt kohapealsele ruumile
▶ Paigaldusjuhised: esitage üksikasjalik paigaldusjuhend, suurprojektide jaoks on saadaval kohapealsed juhised
▶ Tarnetsükkel: tavamudelite puhul 7–10 päeva, kohandatud toodete puhul 15–20 päeva
▶ Kvaliteedi garantii: 2-aastane tootegarantii, eluaegne tehniline tugi
▶ Varuosade tarnimine: tavalised mudeli vedrukomplektid laos, tarnitakse 48 tunni jooksul
Standing Constant Spring Support on usaldusväärne lahendus pideva jõuga torujuhtme toetamiseks piiratud ruumilistes töötingimustes. Oleme viimase 14 aasta jooksul lahendanud probleemi, et vedrustuslahendusi ei ole võimalik rakendada sadadele projektidele üle maailma ning meie tooted on stabiilselt töötanud ja klientide poolt üksmeelselt tunnustatud.
