Paljudes tööstusobjektides on torujuhtmete all seadmed, läbipääsud, ventiilirühmad või muud takistused, mis muudavad põrandale paigaldatavate tugede paigaldamise võimatuks. Samal ajal kogevad mõne suure läbimõõduga torujuhtmete termilised nihked üle 100 mm ja tavaliste muutuvate vedrutugede koormuse kõikumine põhjustab torujuhtme pinge ületamist lubatud piiridest.
Koormus-nihke kõver, mis on saadud konstantse vedrutoe/riideri tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.
See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.
Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

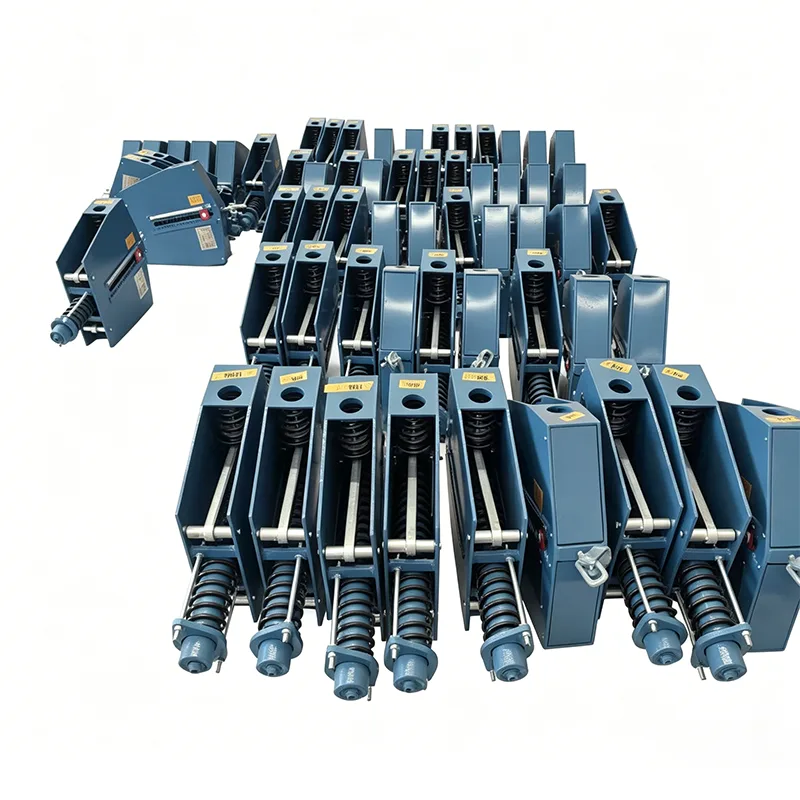

Rippuv pidev vedrutugi lahendab selle valdkonna väljakutse suurepäraselt. See paigaldatakse ülaosa teraskonstruktsioonide riputamisega, mis ei võta torujuhtmete all ruumi, tagades samal ajal pideva toetusjõu kõikumismääraga ≤5% kogu käigu jooksul.
| Konstantse vedru riidepuu spetsifikatsioonitabel | Näide |
| Mudel / seeria | PH, LH, CA, CS, TH |
| Kandevõime (töötav) | 0,1 kN - 500 kN |
| Kokku reisimine | 50mm, 100mm, 200mm, 400mm |
| Tegelik reisimine | Kuni 600 mm |
| Koormuse kõrvalekalle (tolerants) | ±5% (standardne) / ±3% (kõrge täpsustus) |
| Paigaldusasend | Horisontaalne / Vertikaalne |
| Korpuse viimistlus | Kuumtsingitud / epoksü |
| Töötemperatuur | -20°C kuni +80°C (ümbritsev) |
| Vedruspiraali materjal | 60Si2Mn / 50CrVA |
| Koormuse reguleerimise vahemik | ±10% (välja reguleerimine) |
Mõlemal paigaldusmeetodil on oma vastavad kohaldatavad stsenaariumid erinevate kohatingimuste jaoks ja rippuvad konstantsed vedrutoed pakuvad asendamatuid eeliseid piiratud ruumiga keskkondades:
|
Võrdlusmõõde |
Rippuv Pidev vedrutugi |
Põrandale paigaldatav pidev vedrutugi |
|
Paigalduskoht |
Altpoolt teraskonstruktsioonid/betoontalad |
Maapealsed / varustusplatvormid |
|
Torujuhtmealuse ruumi hõivamine |
Mitte ühtegi |
Täielik okupatsioon |
|
Paigaldamise raskused |
Keskmine (vajab kõrgel kõrgusel töötamist) |
Madal |
|
Laadige ülekandetee |
Torujuhe → Tugi → Õhustruktuur |
Torujuhe → Tugi → Maapealne vundament |
|
Kohaldatavad stsenaariumid |
Torustik, mille all on takistused, kõrgendatud torujuhtmed |
Torujuhtmed, mille all on piisavalt ruumi |
|
Maksimaalne kandevõime |
1200 kN |
2000 kN |
|
Maksimaalne nihe |
400 mm |
600 mm |
Põhinedes üldisel konstantse vedrutoe konstruktsioonil, on rippuvad konstantsed vedrutoed läbinud vedrustuse paigaldamise pingeomaduste sihipärase optimeerimise:
▶ Sepistatud integreeritud tõsteaasad: ülemised tõsteaasad kasutavad monoliitset sepistamistehnoloogiat ilma keevitusdefektideta, saavutades 2,5-kordse ohutusteguri.
▶ Kiikumisvastane piiramisseade: varustatud põiki piiravate konstruktsioonidega, et vältida torujuhtme liigset kõikumist töö ajal.
▶ Reguleeritav riputusvarraste komplekt: standardsed 1–3 m reguleeritavad riputusvardad, mis sobivad erinevate paigalduskõrgustega.
▶ Kukkumiskaitse disain: kõikidesse ühenduspunktidesse on paigaldatud topeltohutusmehhanismid, et vältida kukkumist kõrgel kõrgusel.
▶ Visuaalne nihkeindikaator: küljele on paigaldatud suuremahulised skaalaplaadid, et maapealsed töötajad saaksid hõlpsasti tööolekut jälgida.
Saadaval on viis standardset rippuvate konstantsete vedrutugede seeriat, mis vastavad enamikule tööstuslikele rakendustele:
|
Mudeli seeria |
Nimikoormusvahemik (kN) |
Niminihke vahemik (mm) |
Töötemperatuuri vahemik (℃) |
Standardne riidepuu pikkus (m) |
Maksimaalne ühiku kaal (kg) |
|
HCS-50 |
1–50 |
50, 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50–100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100–200 |
150, 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200-500 |
200, 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500–1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Kõik tooted vastavad GB/T 17116.2, ANSI/ASME B31.1 ja API RP 551 standarditele.
Rippuvate püsivate vedrutugede peamised jõudlusnäitajad ületavad kõik riiklikud standardi nõuded. Kõik andmed pärinevad meie CNAS-i akrediteeritud labori 100% täielikest kontrollidokumentidest:
|
Jõudlusnäitaja |
Riiklik standardnõue |
Tianshuni mõõdetud väärtus |
|
Koormuse kõikumise määr |
≤5% |
≤4% |
|
Tõstekõrva tõmbetugevus |
1,5-kordne nimikoormus |
2,5-kordne nimikoormus |
|
Keevituse mittepurustav katsetamine |
20% proovivõtt |
100% täielik ülevaatus |
|
Väsimus elu |
≥100 000 tsüklit |
≥150 000 tsüklit |
|
Riidevarda reguleerimise täpsus |
±10 mm |
±5 mm |
Suurtele kõrgustele paigaldatud toodete absoluutse ohutuse tagamiseks määrame igale rippuvale konstantsele vedrutoele kordumatu toote identifitseerimiskoodi, mis võimaldab kogu elutsükli jälgitavust:
▶ Tooraine jälgitavus: iga teraspartiiga on kaasas originaalveski testimise sertifikaat (MTC) ja spektraalanalüüsi tulemused on seotud identifitseerimiskoodiga.
▶ Tootmisprotsessi kirjed: kõigi kriitiliste protsesside (keevitus, kuumtöötlus, kokkupanek) operaatorid ja ajatemplid on täielikult dokumenteeritud.
▶ Inspektsiooniaruannete arhiveerimine: kõik ülevaatusaruanded teisendatakse elektroonilisteks failideks ja nende kohta saab identifitseerimiskoodi kaudu veebis päringuid teha.
▶ Tehase märgistus: unikaalne identifitseerimiskood, tootmiskuupäev ja kontrollija number on graveeritud toote andmesildile.
▶ Müügijärgne jälgimine: toote paigaldamise ja kasutamise teave sisestatakse sünkroonselt süsteemi, pakkudes elukestvat tehnilist tuge.
Rippuvaid konstantseid vedrutugesid on edukalt rakendatud enam kui 320 tööstusprojektis üle maailma, kumulatiivne tarne ületab 180 000 ühikut. Tüüpilised stsenaariumid hõlmavad järgmist:
▶ Elektrijaamade peamiste auru- ja järelsoojendusaurutorustike kõrgel kõrgusel olevad lõigud
▶ Kõrgendatud protsessitorustikud nafta rafineerimistehaste piirkondades
▶ Paagipealsed torujuhtmed LNG vastuvõtuterminalides
▶ Kõrgahjude kuumaõhutorustike rippuvad lõigud terasetehastes
▶ Jõgesid ja teid ületavad kõrgendatud aurutorud linnades
▶ Suure läbimõõduga torujuhtmed tuumaelektrijaama tavasaartel
Võime oma võimekuse tõestuseks esitada varasemate projektilepingute koopiad, omanike vastuvõtmise aruanded ja kohapealse tegevuse fotod.
Vastuseks rippuvate tugede kõrgpaigaldise erinõuetele pakume eksklusiivseid teenuseid:
▶ Tasuta paigaldussõlme projekteerimine ja koormuse arvutamine
▶ Sertifitseeritud kõrgmäestiku käitamise inseneride lähetamine kohapealse paigaldusjuhiste saamiseks
▶ Spetsiaalsete paigaldustööriistade ja ohutuskaitsevahendite pakkumine
▶ 18-kuuline garantiiperiood, 6 kuud pikem kui tööstusstandard
▶ Regulaarsed ülevaatusteenused, et tagada toodete pikaajaline ohutu töö
K: Mis siis, kui paigalduskõrgus on ebapiisav?
V: Saame kohandada lühikesi riidevarda versioone vastavalt saidi tegelikule kõrgusele või pakkuda parimaid sisseehitatud paigalduslahendusi, et maksimeerida paigaldusruumi kokkuhoidu.
K: Kuidas reguleerida tugikoormust maapinnalt?
V: Kõik mudelid on varustatud maapinnal reguleeritavate seadmetega. Koormuse peenhäälestamist saab lõpule viia maapinnalt, kasutades selleks spetsiaalset laiendatud mutrivõtit, mis välistab vajaduse kõrgmäestiku töötamiseks.
K: Kuidas on tooteid transpordi ajal kaitstud?
V: Kasutame sisemiste polsterdusmaterjalide ja kinnitusseadmetega kohandatud puidust kaste, et vältida ühendusvarda mehhanismi deformeerumist transportimise ajal. Kaasas on ka transpordi lukustusseade, mis tagab, et tooted jõuavad objektile ideaalses seisukorras.
