Aurutoru pidev vedrutugi

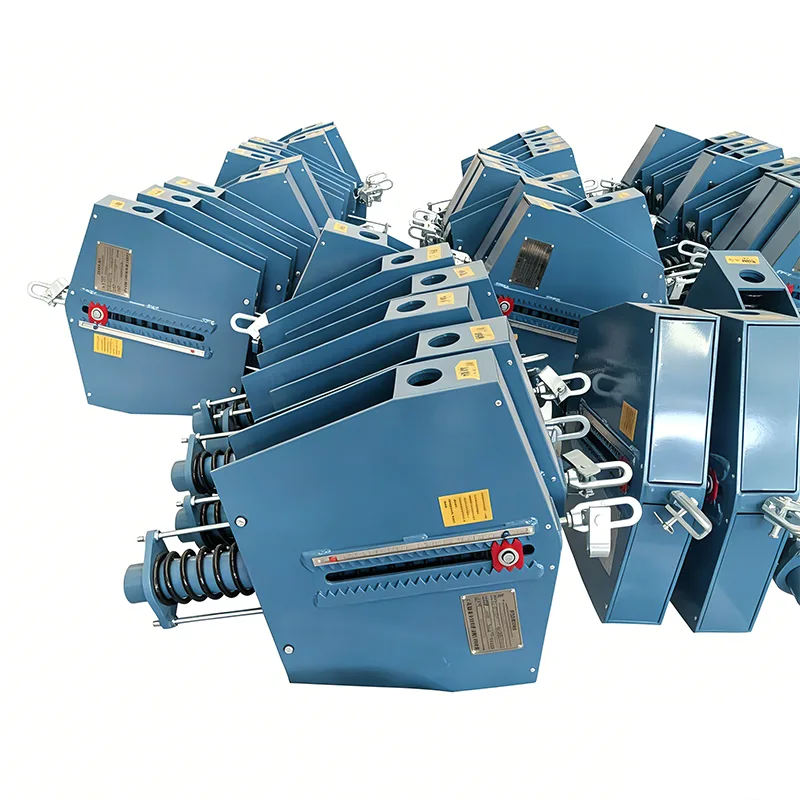

Aurutorustikud tekitavad töö ajal märkimisväärset termilist nihet ja on väga tundlikud koormuse muutuste suhtes. Kui torujuhtme temperatuur tõuseb ümbritseva õhu temperatuurilt töötemperatuurini, tekib vertikaalne nihe mitmest sentimeetrist kuni kümnete sentimeetriteni. Kui kasutatakse tavalisi tugiseadmeid, kõigub koormus drastiliselt koos nihkega, mille tulemuseks on torude pinge kontsentratsioon, seadmete ühenduste kahjustamine ja isegi torude purunemine. Steam Pipe Constant Spring Support on spetsiaalne tugiüksus, mis on välja töötatud selliste probleemide lahendamiseks. See annab peaaegu püsiva tugijõu kogu nihkekäigu jooksul, tagades aurutorusüsteemide ohutu ja usaldusväärse töö.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

Tööpõhimõte ja struktuurne koostis

Momentide tasakaalu põhimõttel konstrueeritud aurutoru konstantne vedrutugi muudab vedrude elastse jõu ühendusmehhanismi kaudu ühtlaseks tugijõuks. Kui torujuhe liigub vertikaalselt, kompenseerib ühendussüsteem vedru deformatsiooni, et säilitada stabiilne väljundjõud, kusjuures koormuse varieeruvus on 5%.

Standardtooted koosnevad järgmistest põhikomponentidest:

▶ Vedrukoost: valmistatud ülitugevast legeervedruterasest ja läbinud mitmeid kuumtöötlusprotsesse.

▶  Momentide tasakaalustusmehhanism: täpselt töödeldud ühendus- ja nukikoost.

▶  Koormuse reguleerimise seade: võimaldab väljundkoormust täpselt kohapeal reguleerida.

▶  Nihke indikaator: kuvab selgelt torujuhtmete tegeliku nihke.

▶ Korpus ja ühendussõlmed: valmistatud kõrgekvaliteedilisest süsinikterasest ja korrosioonivastase pinnatöötlusega.

Toote tehnilised andmed

Tehnilised põhiomadused

▶  Suurepärane konstantse jõu jõudlus: koormuse varieeruvus ≤ 5% kogu käigu jooksul, ületades riiklike standardite nõuded.

▶  Suur nihkevahemik: maksimaalne nihe ulatub kuni 400 mm-ni, mis sobib suurepäraselt suure läbimõõduga kõrge temperatuuriga aurutorustike jaoks.

▶  Põhjalik koormuse katvus: saadaval on täielik seeria kandevõimeid vahemikus 0,5 kN kuni 500 kN.

▶  Kompaktne struktuur: optimeeritud ruumilise disainiga selle kogumaht on 20% väiksem kui traditsioonilistel konstantsetel vedrutugedel.

▶  Lihtne paigaldamine: eelseadistage enne tarnimist määratud koormusele, mis nõuab kohapealseks kasutuselevõtuks ainult lihtsat kinnitamist.

▶  Kõrge ohutus ja töökindlus: juhuslike kahjustuste vältimiseks on varustatud ülekoormuskaitse ja liikumispiirangu seadmetega.

Toimivuse võrdlus muudetavate vedrutugedega

Standardsed tehnilised parameetrid

Tüüpilised rakendusestsenaariumid

Steam Pipe Constant Spring Support kasutatakse peamiselt aurutorusüsteemidele, millel on suur termiline nihe ja ranged nõuded koormuse stabiilsusele:

▶  Soojuselektrijaamade peamised aurutorustikud ja järelsoojendusauru torustikud

▶  Aurutorustikusüsteemid tavalistel tuumaelektrijaamade saarel

▶  Nafta rafineerimistehaste kõrge temperatuuriga auru ülekandetorustikud

▶  Aurutorustikud raua- ja terasetehastes

▶  Kõrgetemperatuurilised sooja vee ja auru magistraalliinid linna keskkütte jaoks

▶  Aurukütte torustikusüsteemid keemiatehastes

Ülaltoodud rakenduste puhul ei vasta torujuhtme muutuv vedrutugi enam töönõuetele, kui torujuhtme nihe ületab 100 mm või kui on vaja ranget kontrolli koormuse muutumise üle. Sellistel juhtudel on süsteemi ohutuse tagamiseks pidevad vedrutoed kohustuslikud.

Tootmine ja kvaliteedikontroll

Yangzhou Tianshun Pipingul on 14-aastane töökogemus pidevate vedrutugede tootmisel, mis on varustatud täielike tootmisrajatiste ja täppistestiriistadega. Oleme rakendanud range täieliku kvaliteedikontrolli süsteemi, et tagada kõigi toodete vastavus rahvusvahelistele standarditele:

1. Sissetuleva tooraine kontroll: kõikide terasmaterjalidega on kaasas originaalmaterjali sertifikaadid ning need läbivad spektraalanalüüsi ja mehaaniliste omaduste testimise.

2. Täppistöötlus: võtmekomponente töödeldakse CNC-töötluskeskustes, et tagada mõõtmete kõrge täpsus.

3. Spring jõudluse test: iga kevad läbib 100 000 tsükli väsimustestid ja koormuse kalibreerimise.

4.Üldine jõudluse test: iga valmis üksus läbib enne tarnimist täiskäigulise konstantse jõu testimise.

5. Kolmanda osapoole kinnitus: SGS, BV, TUV ja teiste autoriteetsete kolmandate osapoolte organisatsioonide testiaruanded on saadaval nõudmisel.

Meie kvaliteedijuhtimissüsteem on sertifitseeritud ISO 9001:2015 järgi ja kõik tooted vastavad rahvusvahelistele standarditele, sealhulgas CE ja API.

Valikujuhised ja tugiteenused

Torustiku toed tuleb valida vastavalt torujuhtme nihkele ja koormuse tundlikkusele: Valige torujuhtme jaoks muutuv vedrutugi, kui torujuhtme vertikaalne nihe on alla 100 mm ja süsteem ei ole koormuse kõikumiste suhtes tundlik. Valige Constant Spring Support, kui nihe ületab 100 mm või torujuhtmel on suur tundlikkus koormuse kõikumisele.

Pakume täielikku valikut professionaalseid tugiteenuseid:

▶  Tasuta torustiku pingeanalüüs ning riidepuu ja toe valiku arvutamine

▶  Mittestandardsete konstantsete vedrutugede projekteerimine ja valmistamine

▶  Kohapealne paigaldusjuhend ja kasutuselevõtuteenus

▶ 12-kuuline garantii koos defektsete toodete tasuta remondi või asendamisega garantiiaja jooksul

▶  Pikaajaline varuosade tarnimine ja pidev tehniline tugi
