Muutuva vedrutugi torujuhtmele

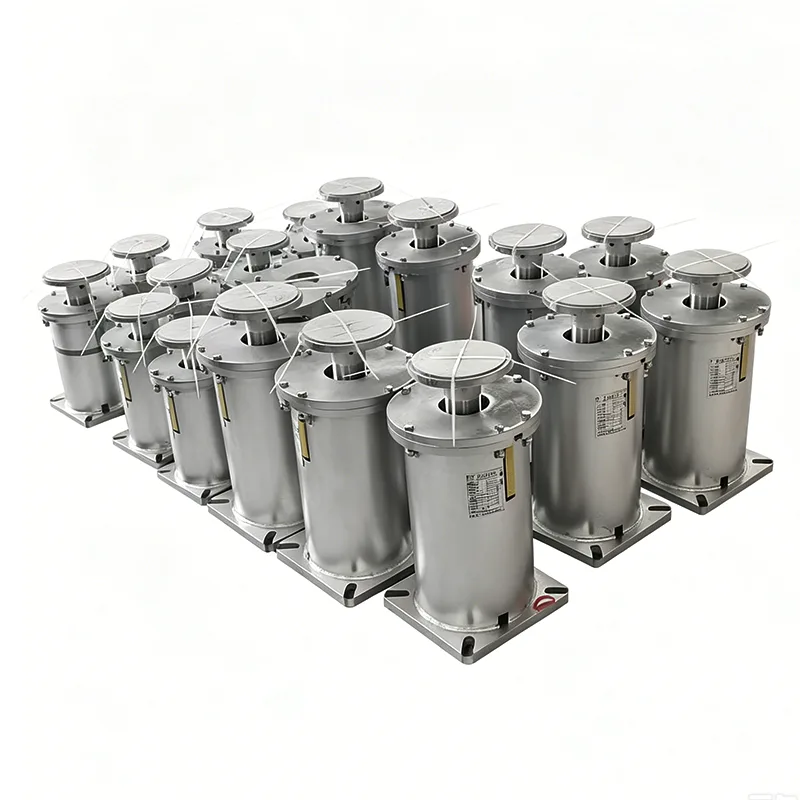

Variable Spring Support for Pipeline on spetsiaalne elastne tugiseade, mis on loodud taluma torujuhtmete vertikaalset nihkumist. See tagab reguleeritava toetusjõu lubatud nihke vahemikus, võimendades vedrudele omast jäikust. Kui torujuhtmed liiguvad üles-alla temperatuuri kõikumise, keskmise voolu või seadme vibratsiooni tõttu, reguleerib tugi automaatselt laagrijõudu, vältides tõhusalt torude pingete koondumist ja seadmete ühenduste kahjustamist.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Yangzhou Tianshun Piping on selle toote tootmisega tegelenud alates 2012. aastast. Siiani oleme tarninud üle 800 000 komplekti enam kui 300 tööstusprojektile üle maailma ja toote toimivus on täielikult kinnitatud pikaajalise kohapealse tööga.

Toote tehnilised andmed

Muutuva vedruriide tabel	Näide
Riidepuu tüüp / konfiguratsioon	Tüüp A, B, C, D, E, F, G
Vedru suurus / nr.	Nr 0 - nr 22
Reisivahemik	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Töökoormus	0,2 kN - 400 kN
Paigaldatud koormus (külmkoormus)	kN / kgf
Töökoormus (kuum koormus)	kN / kgf
Liikumise suund	Üles / alla
varieeruvus (%)	≤ 25% (standardne)
Pinnatöötlus	Kuumgalvk/värvitud
Korpuse materjal	Süsinikteras (Q235/Q355)

Disaini põhimõte ja struktuurne koostis

Hooke'i seaduse kohaselt projekteeritud vedru läbipaine on otseselt proportsionaalne rakendatava koormusega. Kui torujuhe liigub ülespoole, väheneb vedru kokkusurumine ja tugijõud väheneb vastavalt. Kui torujuhe liigub allapoole, suureneb vedru kokkusurumine, mis toob kaasa suurema tugijõu. See funktsioon võimaldab toel kohaneda töötavate torustike dünaamiliste muutustega ja säilitada kogu torustiku pingetasakaalu.

Standardtooted koosnevad järgmistest põhikomponentidest:

▶  Silindriline spiraalvedru: valmistatud legeervedruterasest ning allutatud rangele kuumtöötlemisele ja stabiliseerimisele.

▶  Ülemised ja alumised ühendusplaadid: kasutatakse torustike ja ehituskonstruktsioonide ühendamiseks, paindlike paigaldusrežiimidega, mida saab kohandada vastavalt asukoha tingimustele.

▶  Koormuse indikaatorplaat: kuvab reaalajas vedrukoormuse ja torujuhtme nihke.

▶  Lukustusseade: kinnitab vedru asendi pärast paigaldamist ja kasutuselevõttu, et vältida deformeerumist transportimise ja kohapealse paigaldamise ajal.

▶  Kaitsekorpus: blokeerib tolmu, vihmavee ja söövitava aine sisenemise, et pikendada vedru kasutusiga.

Peamised tehnilised omadused

▶  Juhitav koormuse varieeruvus: projekteeritud koormuse kõikumise määr hoitakse 25% piires, tagades ühtlase jõu jaotuse torusüsteemis.

▶  Lai valik spetsifikatsioone: varustatud 12 koormusklassi ja 5 nihke suurusega, mis katavad enamiku tööstuslike torustike rakenduste nõuded.

▶  Eellaadimiskalibreerimine: eelnevalt kohandatud vastavalt kliendi vajadustele määratud koormusele enne tarnimist, valmis koheseks kasutamiseks pärast kohapealset paigaldamist.

▶  Lõvenemisvastane struktuur: kõik ühendusosad on varustatud lukustusmutrite ja lukustusseibidega, et vältida lahtitulekut töö ajal.

▶  Modulaarne konstruktsioon: peamised komponendid on vahetatavad, et hõlbustada kohapealset hooldust ja asendamist.

▶  Tugev keskkonnaga kohanemisvõime: sobivad materjalid ja pinnatöötlused saab valida vastavalt erinevatele töötingimustele.

Toimivuse võrdlus teiste torustike tugedega

Võrdluselemendid	Muutuva vedrutugi torujuhtmele	Jäik toru tugi	Pidev kevadine tugi
Nihke kompenseerimise võimsus	Kompenseerib vertikaalset nihet 50-200 mm	Nihkekompensatsioon puudub	Kompenseerib vertikaalnihke 50–400 mm
Koormuse muutumise määr	≤ 25%	Koormus muutub nihkega järsult	≤ 5%
Kohaldatavad töötingimused	Üldise soojusnihkega torustikud	Torujuhtmed ilma või minimaalse nihkega	Suure nihkega või koormuse kõikumise suhtes tundlikud torujuhtmed
Struktuurne keerukus	Keskmine	Lihtne	Kompleksne
Tootmiskulud	Keskmine	Madal	Kõrge
Paigaldamise ja hooldamise raskused	Madal	Madal	Kõrge

Tüüpilised rakendusestsenaariumid

Muutuva vedrutugi torujuhtmele kasutatakse laialdaselt erinevates tööstuslikes temperatuurimuutustele alluvates torustikusüsteemides, mis on eriti sobivad järgmiste rakenduste jaoks:

▶  Aurutorustikud, toiteveetorustikud ja kondensaaditorustikud soojuselektrijaamades

▶  Naftakeemiatehaste soojusvahetusseadmete torujuhtmete ja ühendustorude töötlemine

▶  Kaugmaagaasitorustike kompressorijaamad ja klapikambrid

▶  Linna keskküttevõrkude põhi- ja harutorustikud

▶  Reoveepuhastite muda transportimise torustikud

▶  Laevade ja avamereplatvormide torustikusüsteemid

Tootmine ja kogu protsessi kvaliteedikontroll

Meil on kaasaegsed tootmisliinid muutuvate vedrutugede jaoks, mis on varustatud professionaalsete seadmetega, sealhulgas CNC-vedrurullimismasinad, vedrude testimise masinad, spektromeetrid ja mittepurustavad testimisinstrumendid. Kõik tooted on valmistatud range kvaliteedikontrolli järgi:

Iga toode läbib enne tarnimist põhjaliku ettevõttesisese testimise

Ettevõttesisesed testimiskatted

Mõõtmete ja visuaalne kontroll, PMI (positiivne materjali identifitseerimine), kõvaduse testimine, MT/PT mittepurustav katse (vajadusel), vedrukoormuse katsetamine koormuse ja nihke kõveratega ja katte paksuse mõõtmine. Tehase testimise aruanded (FTR) ja materjali testimise aruanded (MTR) on saadaval.

Märkus: ettevõttesisene testimine ei ole ILAC-i akrediteeritud kolmanda osapoole testimine

Kolmanda osapoole kontrollitud testimine või laboratoorsed testid on saadaval valikulise, eraldi noteeritud teenusena.

Valikulised kolmanda osapoole kontrolliteenused (eraldi tsiteeritud)

1. Materjali testimine

Keemilise koostise analüüs, tõmbekatse, Charpy madala temperatuuriga löögikatse ja kõvaduse testimine.

2. Keevitage NDT

Magnetosakeste testimine (MT), vedeliku läbitungimise testimine (PT), ultraheli testimine (UT) ja radiograafiline testimine (RT).

3. Vedrukoormuse testimine

Kaasa arvatud koormuse-nihke kõverad.

4. Kuumtsinkimine / epoksükatte korrosioonikaitse kontroll

5. Tunnistatud testimine, tehase järelevalve ja saatmiseelne kontroll (PSI)

Meie eelised

Võrreldes LISEGA rahvusvahelise torude tugisüsteemiga

Meie toodete laadimise täpsus, testimisstandardid ja dokumentatsioonisüsteemid on võrreldavad LISEGA rahvusvahelise torude tugisüsteemiga.

Mis meid eristab

Erinevalt tavalistest kodumaistest tootjatest, kes tarnivad ainult toodet ise, anname iga vedruüksuse juurde koormuse-nihke kõvera. Samuti hõlbustame kolmandate osapoolte SGS-i testimist ja ülevaatusi ning toetame välismaiste projektide PE/CPE inseneride dokumentide ülevaatamist.

Valikujuhend ja tugiteenused

Pakume professionaalseid valikujuhiseid, et aidata klientidel valida kõige sobivamad tooted. Lihtsalt esitage meile torujuhtme parameetrid, töötemperatuur, nihkumine, paigaldusruum ja muu asjakohane teave ning meie insenerid arvutavad välja ja soovitavad torujuhtme muutuva vedrutoe optimaalse mudeli ja spetsifikatsiooni.

Pakume ka täielikku valikut tugiteenuseid järgmiselt:

▶  Ebastandardne kohandamine: eritellimusel disainitud ja valmistatud tooted erikoormuse, nihke või piiratud paigaldusruumi vajaduste jaoks.

▶ Kohapealne tehniline teenindus: kohale saab saata professionaalsed insenerid, kes juhendavad kohapealset paigaldamist ja kasutuselevõttu.

▶  Garantiiteenus: kõikidele toodetele kehtib 12-kuuline garantii. Defektsed tooted parandatakse või asendatakse garantiiaja jooksul tasuta.

▶  Pikaajaline varuosade tarnimine: klientide varuosade nõudmistele kiireks reageerimiseks säilitatakse täielik varuosade laoseisu.

Pipeline'i muutuva vedrutoe kohta lisateabe ja pakkumiste saamiseks võtke ühendust meie müügimeeskonnaga.
