Energeetikatööstuse torujuhtmesüsteemid töötavad keerulistes töötingimustes, mida üldiselt iseloomustavad kõrge temperatuur ja kõrge rõhk, tule- ja plahvatusohtlik aine ning pikad pidevad tööperioodid. Torujuhtme tugede rike võib põhjustada torujuhtme purunemist, kandja leket ja isegi suuri ohutusõnnetusi.
Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.
Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.
Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

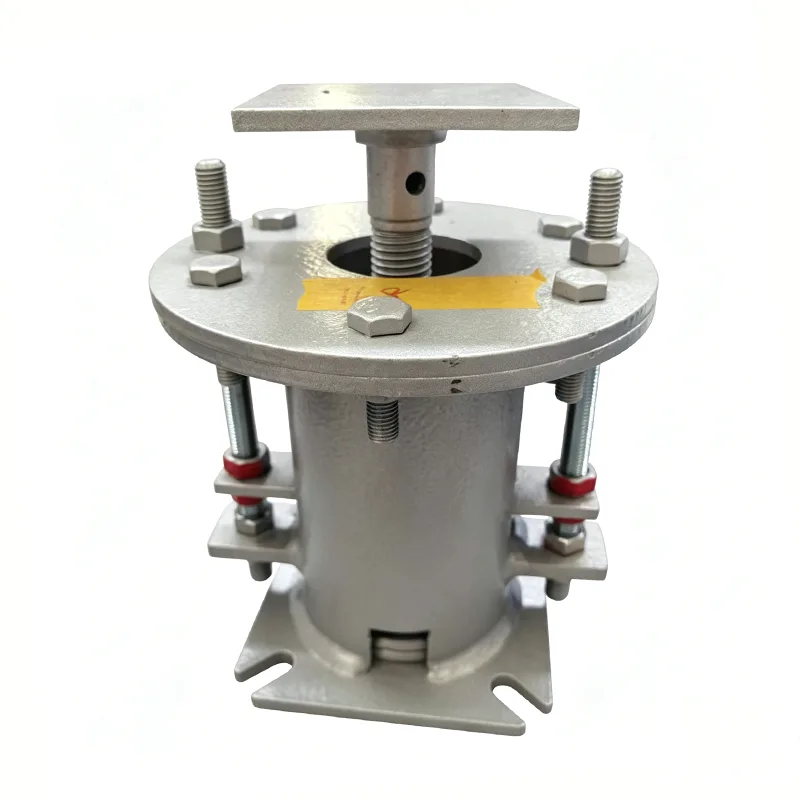

Energiatööstuse muutuv vedrutugi on spetsiaalne elastse torujuhtme tugiseade, mis on loodud spetsiaalselt energiatööstusele. See säilitab stabiilse jõudluse äärmuslikes töötingimustes ning tagab energiarajatiste ohutu ja usaldusväärse töö.
Energiatööstuse muutuv vedrutugi neelab temperatuurimuutustest põhjustatud torujuhtmete termilise nihke vedrude elastse deformatsiooni kaudu, kandes samal ajal torustiku omaraskust ja lisakoormust.
14-aastase kogemusega energiatööstuses torujuhtmete tugisüsteemide teenindamisel on Yangzhou Tianshun Pipeline edukalt rakendanud oma tooteid enam kui 300 energiaprojektis üle maailma, sealhulgas kriitilises infrastruktuuris, nagu soojuselektrijaamad, tuumaelektrijaamad, veeldatud maagaasi terminalid ja pikamaa maagaasi torujuhtmed.
| Muutuva vedruriide tabel | Näide |
| Riidepuu tüüp / konfiguratsioon | Tüüp A, B, C, D, E, F, G |
| Vedru suurus / nr. | Nr 0 - nr 22 |
| Reisivahemik | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Töökoormus | 0,2 kN - 400 kN |
| Paigaldatud koormus (külmkoormus) | kN / kgf |
| Töökoormus (kuum koormus) | kN / kgf |
| Liikumise suund | Üles / alla |
| varieeruvus (%) | ≤ 25% (standardne) |
| Pinnatöötlus | Kuumgalvk/värvitud |
| Korpuse materjal | Süsinikteras (Q235/Q355) |
▶ Kõrge töökindlusega disain: kõik kriitilised komponendid kasutavad üleliigset konstruktsiooni, mille ohutustegur on vähemalt 1,6 korda.
▶ Lai temperatuuri kohandatavus: töötab normaalselt äärmuslike temperatuuride keskkondades vahemikus -196 ℃ kuni +600 ℃.
▶ Suurepärane väsimuskindlus: vedrud on läbinud 150 000 väsimustsüklit, et täita energiarajatiste pikaajalise pideva töötamise nõudeid.
▶ Kõrge laadimistäpsus: enne saatmist kalibreeritakse kolm korda, viga kontrollitakse ±5% piires.
▶ Lõvenemisvastane ja seismiline struktuur: kahekordse lõdvenemisvastase disainiga, mis talub 8-magnituudiseid maavärinaid ja seadmete vibratsiooni.
▶ On-line reguleeritavus: varustatud spetsiaalse reguleerimismehhanismiga koormuse peenhäälestamiseks ilma väljalülitamiseta.
|
Võrdluspunkt |
Üldotstarbeline muutuv vedrutugi |
Energiatööstuse muutuv vedrutugi |
|
Disaini ohutustegur |
1,2-1,4 korda |
≥1,6 korda |
|
Töötemperatuuri vahemik |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Väsimus elu |
50 000-100 000 tsüklit |
≥150 000 tsüklit |
|
Lahtinemisvastane disain |
Ühe mutteri lõdvenemisvastane |
Kahekordne lõdvenemisvastane + lukustusseibid |
|
Kontrollistandard |
Proovide võtmise kontroll |
100% täielik kontroll + valikuline kolmanda osapoole kontroll |
|
Kohaldatavad töötingimused |
Üldised tööstuskeskkonnad |
Ekstreemsed tingimused energiatööstuses |
Energiatööstuse muutuvat vedrutugi kasutatakse laialdaselt erinevate energiarajatiste torujuhtmesüsteemides:
▶ Soojuselektrijaamade peamised aurutorustikud, toiteveetorustikud ja suitsugaaside/õhukanalid
▶ Tavalised saarte ja tuumasaarte abitorusüsteemid tuumaelektrijaamades
▶ Krüogeensed torujuhtmed LNG terminalides ja gaasistamisjaamades
▶ Kaugmaagaasitorustike jaamad ja ventiilikambrid
▶ Hüdraulika- ja määrdeõlitorustikud tuuleparkides
▶ Soojusülekandeõli torustikud päikesesoojuselektrijaamades
Oleme kehtestanud energiatoodete jaoks range spetsiaalse kvaliteedikontrolli protsessi, et tagada iga energiatööstuse muutuv vedrutugi vastavus tööstusharu kõrgeimatele standarditele:
▶ Tooraine sissetulemise kontroll: iga teraspartiiga on kaasas originaalmaterjali sertifikaat ning see läbib spektraalanalüüsi ja mehaaniliste omaduste testimise.
▶ Vedru tootmise juhtimine: toodetakse CNC-vedrurullimismasinatega, iga vedru läbib kolm täielikku survekatset.
▶ Keevituse kvaliteedikontroll: kõiki keevitusprotsesse viivad läbi sertifitseeritud keevitajad ja need läbivad 100% mittepurustava testimise (NDT).
▶ Valmistoote toimivuse testimine: iga seade läbib täistakti koormustesti ja nihke kalibreerimise.
▶ Lõplik saatmiseelne ülevaatus: väljastatakse täielikud kvaliteedisertifikaadi dokumendid, sealhulgas materjaliaruanded, katsearuanded ja vastavussertifikaadid.
Meie kvaliteedijuhtimissüsteem on sertifitseeritud ISO 9001:2015 järgi ja kõik tooted vastavad rahvusvahelistele standarditele, sealhulgas CE, API ja ASME.
▶ Tasuta torujuhtme pingeanalüüs ja tugi/riidepuidu valiku arvutamine
▶ Kohandatud projekteerimisteenused konkreetsete energiaprojektide jaoks
▶ Kohapealsed paigaldusjuhised ja kasutuselevõtuteenused
▶ Regulaarsed ülevaatus- ja hooldusteenused
▶ Hädaabi varuosade tarnimine 24-tunnise kliendi vastusega
Täpsema teabe saamiseks energiatööstuse muutuva vedrutoe või oma projekti tehnilise valiku kohta võtke ühendust meie professionaalse müügimeeskonnaga.
