Artikli kokkuvõte:Usaldusväärne tugisüsteem on oluline tööstuslike torustike jaoks, mis puutuvad kokku soojuspaisumise, kokkutõmbumise, vibratsiooni ja muutuva töökoormusega. AMuutuva vedrutugi torujuhtmeletagab kontrollitud vertikaalse liikumise, toetades samal ajal torujuhet. Professionaalse tootmiskogemusega,Tianshuntarnib standardiseeritud ja kohandatud muutuva vedrutoe lahendusi elektrijaamadele, naftakeemia rajatistele, nafta- ja gaasisüsteemidele, keemiatehastele, veepuhastusprojektidele ja muudele nõudlikele tööstuslikele rakendustele.
Sisukord
- Mis on torujuhtme muutuv vedrutugi?
- Miks on tööstuslikes torustikes vaja muutuvat vedrutuge?
- Kuidas muutuv vedrutugi töötab?
- Millised on peamised tehnilised andmed?
- Mis on peamised komponendid?
- Millised on peamised eelised?
- Kus kasutatakse muutuvat vedrutuge?
- Kuidas valida õige muutuv vedrutugi?
- Kuidas tootmiskvaliteet toimivust mõjutab?
- Kuidas seda võrrelda teiste torutugedega?
- Korduma kippuvad küsimused

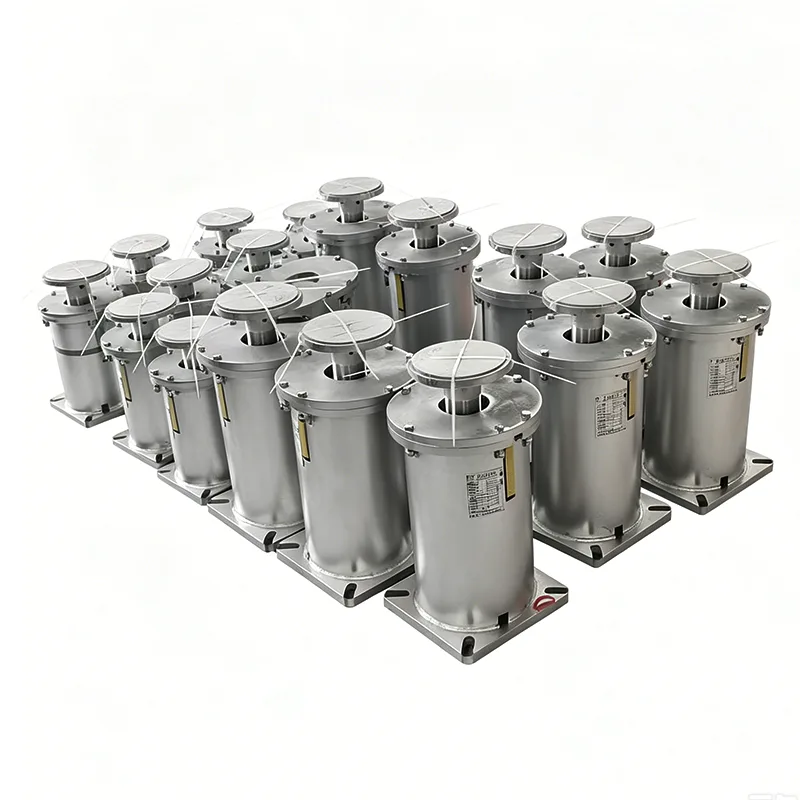

Mis on torujuhtme muutuv vedrutugi?
A Muutuva vedrutugi torujuhtmeleon elastne mehaaniline tugi, mis on loodud kandma torujuhtme koormusi, võimaldades samal ajal kontrollitud vertikaalset liikumist. Erinevalt jäigast toest, mis piirab liikumist, kasutab muutuv vedrutugi vedru läbipaindeomadusi, et kohandada torujuhtme asukoha muutusi.
Tööstuslikud torustikud võivad töötemperatuuri muutumisel oluliselt liikuda. Aurutorud, toiteveesüsteemid, protsessitorustikud, kondensaaditorud ja muud kõrge temperatuuriga süsteemid võivad töötamise ajal laieneda ja pärast seiskamist kokku tõmbuda. Kui seda liikumist ei juhita õigesti, võivad liigsed jõud üle kanda torudele, ventiilidele, äärikutele, seadmete düüsidele ja konstruktsiooniühendustele.
Õigesti valitud vedrutugi aitab neid jõude jaotada, säilitades samal ajal prognoositava tugikoormuse. Tianshuni tootevalik sisaldab standardseid ja kohandatud konfiguratsioone, mis on mõeldud erinevatele kandevõimetele, reisinõuetele, paigaldustingimustele ja tööstuslikele keskkondadele.
Miks on tööstuslikes torustikes vaja muutuvat vedrutuge?
Torujuhtme tugi ei seisne lihtsalt toru paigal hoidmises. Õigesti konstrueeritud tugisüsteem peab taluma kaalu, termilist liikumist, vibratsiooni ja töötingimusi ilma liigset sekundaarset pinget tekitamata.
Muudetavad vedrutoed on eriti kasulikud siis, kui torujuhe vajab vertikaalnihke kompenseerimist, kuid ei vaja pideva vedrutoega seotud äärmiselt väikest koormuse variatsiooni.
- Soojuspaisumise kompensatsioon:Võimaldab kontrollitud vertikaalset liikumist torujuhtme temperatuuri muutumisel.
- Koormuse jaotus:Pakub pidevat tuge torujuhtmetele ja nendega seotud komponentidele.
- Stressi vähendamine:Aitab vähendada ühendatud seadmetele ülekantavat liigset jõudu.
- Vibratsiooni juhtimine:Pakub torusüsteemide käitamiseks elastset tugimehhanismi.
- Seadmete kaitse:Aitab vähendada liigse koormuse ohtu tundlikes ühenduspunktides.
- Paigaldamise paindlikkus:Vastavalt projekti nõuetele saab valida erinevaid konfiguratsioone.
Inseneriprojektide puhul tuleks tugi alati valida torujuhtme tegeliku kaalu, liikumise, töötemperatuuri, paigaldusasendi ja konstruktsioonitingimuste alusel, mitte lihtsalt toru läbimõõdu alusel.
Kuidas muutuv vedrutugi töötab?
Muutuva vedrutoe tööpõhimõte põhineb vedru läbipainde ja rakendatava koormuse vahelisel suhtel. Praktikas tekitab vedru tugijõu, mis muutub torujuhtme vertikaalsuunas liikumisel.
Kui torujuhe liigub allapoole, surutakse vedru veelgi kokku ja tugijõud suureneb. Kui torujuhe liigub ülespoole, väheneb vedru kokkusurumine ja vastavalt väheneb ka tugijõud. See kontrollitud muudatus võimaldab toel jälgida torujuhtme liikumist, jätkates samal ajal koormuse kandmist.
Erinevus külma ja kuuma koormuse vahel on seetõttu projekteerimisel oluline kaalutlus. Tugi peab olema õigesti kalibreeritud, et selle töötingimused jääksid lubatud koormuse kõikumise ja käiguvahemiku piiresse.
Rakendustes, kus vertikaalne nihe on mõõdukas ja teatud koormuse kõikumine on vastuvõetav, võib muutuv vedrutugi tagada tõhusa tasakaalu jõudluse, konstruktsiooni lihtsuse, paigaldamise mugavuse ja kulude vahel.
Millised on peamised tehnilised andmed?
Erinevad torujuhtmeprojektid nõuavad erinevat vedru võimsust ja liikumisulatust. Vastavalt Tianshuni pakutavale tooteteabele võivad muudetavad vedrutoe konfiguratsioonid hõlmata mitmesuguseid tööstuslikke töötingimusi.
| Spetsifikatsioon | Tüüpiline vahemik / valik | Tehniline tähtsus |
|---|---|---|
| Toe tüüp | Tüüp A, B, C, D, E, F, G | Pakub konfiguratsiooni paindlikkust erinevate paigaldustingimuste jaoks |
| Kevadine suurus | Nr 0–Ei. 22 | Võimaldab valida vastavalt nõutavale kandevõimele |
| Reisivahemik | 30, 60, 90, 120, 180 mm | Sobib torujuhtme erinevate vertikaalsete liikumistega |
| Töökoormus | 0,2–400 kN | Toetab erineva töökoormusega torustikke |
| Liikumise suund | Üles / alla | Mahutab vertikaalset soojusnihet |
| Koormuse varieeruvus | ≤25% standard | Kontrollib toetusjõu muutumist liikumise ajal |
| Korpuse materjal | Süsinikteras Q235/Q355 | Tagab konstruktsiooni tugevuse ja vastupidavuse |
| Pinnatöötlus | Kuumtsingitud / Värvitud | Aitab kohandada tuge erinevate keskkonnatingimustega |
Neid väärtusi tuleks käsitleda pigem tootevaliku viidetena kui universaalsete disainipiirangutena. Lõplikud spetsifikatsioonid tuleb kinnitada vastavalt tegelikele tehnilistele tingimustele ja tootja tehnilisele dokumentatsioonile.
Mis on peamised komponendid?
Muutuva vedrutugi koosneb mitmest kooskõlastatud komponendist. Iga osa aitab kaasa kandevõimele, paigalduse stabiilsusele, töönähtavusele või keskkonnakaitsele.
- Spiraalvedru:Peamine elastne komponent, mis on valmistatud vedruterasest ja töödeldud stabiilse mehaanilise jõudluse saavutamiseks.
- Ülemised ja alumised ühendusplaadid:Ühendage tugi torujuhtme konstruktsiooni ja kandekonstruktsiooniga.
- Koormuse indikaator:Aitab tuvastada vedrukoormuse ja nihke tingimusi paigaldamise ja kasutamise ajal.
- Lukustusmehhanism:Kinnitab vedrusõlme transportimise, paigaldamise ja kasutuselevõtu ajal.
- Kaitsev korpus:Aitab kaitsta vedrut tolmu, niiskuse, vihmavee ja söövitava keskkonnamõju eest.
Nende komponentide kombinatsioon muudab süsteemi sobivaks pikaajaliseks tööstuslikuks teeninduseks, kus on oluline stabiilne tugijõudlus.
Millised on peamised eelised?
Õige vedrutoe valimine võib oluliselt kaasa aidata torustiku töökindlusele. Võrreldes tavaliste jäikade tugedega pakuvad muudetavad vedrud täiendavat liikumisvõimet, jäädes samas suhteliselt lihtsaks paigaldamiseks ja hooldamiseks.
Kontrollitud koormuse varieeruvus
Õigesti konstrueeritud muutuv vedrutugi piirab toetusjõu muutumist torujuhtme liikumisel. Tianshuni standardne tooteteave määrab koormuse varieeruvuse kuni 25%.
Mitu laadimis- ja reisivalikut
Erinevad vedru suurused ja liikumisulatused muudavad toe sobitamise lihtsamaks torujuhtme konkreetsete liikumis- ja laadimisnõuetega.
Eellaadimise kalibreerimine
Vedrutugesid saab eelnevalt reguleerida vastavalt projekti konkreetsetele nõuetele, mis hõlbustab paigaldamist ja töökohal kasutuselevõttu.
Kohandatav konstruktsioon
Erinevate paigalduskeskkondade, ruumipiirangute ja teenindustingimuste jaoks saab valida erinevaid konfiguratsioone ja materjale.
Hooldusmugavus
Moodulkonstruktsioon võib lihtsustada komponentide vahetamist ja hooldust, kui seadme elutsükli jooksul on vaja hooldust.
Kus kasutatakse muutuvat vedrutuge?
Tehnoloogia sobib tööstuslikele torustike süsteemidele, kus temperatuurimuutuste, töötingimuste või seadmete vibratsiooni tõttu toimub vertikaalne liikumine.
- Soojuselektrijaamade aurutorustikud
- Toitevee ja kondensaadi torustikud
- Naftakeemia protsesside torujuhtmed
- Soojusvaheti torujuhtmeid ühendav
- Õli- ja gaasikompressorjaamad
- Maagaasitorustiku klapikambrid
- Kaugküttevõrgud
- Vee- ja reoveepuhastusseadmed
- Laeva- ja avamereplatvormide torustik
- Keemia- ja farmaatsiatöötlemissüsteemid
Näiteks elektritootmis- ja naftakeemiaettevõtetes võib torujuhtmetel esineda korduvaid kütte- ja jahutustsükleid. Õigesti valitud muudetav vedrutugi suudab vastu võtta tekkiva vertikaalse nihke, aidates samal ajal säilitada ettenähtud pingejaotust kogu torusüsteemis.
Kuidas valida õige muutuv vedrutugi?
Õige valik on vedrutugede projekteerimise üks olulisemaid samme. Tugi tuleks valida vastavalt tegelikele töötingimustele, mitte ainult toru nimisuurusele.
- Määrake töökoormus:Arvutage torujuhtme kaal, isolatsioon, ventiilid, liitmikud, vedeliku kaal ja muud toetatud komponendid.
- Määrake vertikaalne liikumine:Määrake eeldatav nihe külma ja töötingimuste vahel üles- või allapoole.
- Kontrollige koormuse varieerumist:Tehke kindlaks, kas lubatud koormuse kõikumine sobib ühendatud seadmete ja torustiku pingeprojekti jaoks.
- Hinda paigaldusruumi:Valige sobiv konfiguratsioon olemasoleva konstruktsiooni- ja hooldusruumi põhjal.
- Võtke arvesse keskkonnatingimusi:Valige niiskuse, korrosiooni, temperatuuri ja välistingimuste jaoks sobiv korpus ja pinnatöötlus.
- Kinnitage paigaldussuund:Kontrollige, kas tugi peab sobima üles- või allapoole liikumisega.
- Vaadake üle inseneristandardid:Veenduge, et valitud tugi ühildub kehtivate projekti spetsifikatsioonide ja torustiku projekteerimise nõuetega.
Keeruliste projektide puhul saavad insenerid tarnijale anda torujuhtme koormuse, töötemperatuuri, eeldatava nihke, paigaldusruumi ja muud olulised parameetrid. Seejärel saab tootja soovitada sobivat mudelit ja konfiguratsiooni.
Kuidas tootmiskvaliteet toimivust mõjutab?
Vedrutoe jõudlus sõltub suuresti vedru konsistentsist, mõõtmete täpsusest, koormuse kalibreerimisest, materjali kvaliteedist ja lõplikust kokkupanekust. Tootmiskvaliteet on seega otseselt seotud torujuhtme pikaajalise töökindlusega.
Tianshun teatab täieliku protsessi kvaliteedikontrolli lähenemisviisist, mis hõlmab tooraine kontrolli, CNC vedrude tootmist, vedru jõudluse testimist, valmis koostu kontrolli ja lõplikku tarneeelset kontrolli. Selle tootmisrajatiste hulka kuuluvad CNC vedrurullimismasinad, vedrude testimise seadmed, spektromeetrid ja mittepurustavad testimisvahendid.
Tooteteabe kohaselt läbib iga vedru mitu surve- ja koormustesti, et kontrollida stabiilset jõudlust enne kokkupanekut. Ettevõtte kvaliteedijuhtimissüsteem on ISO 9001:2015 sertifikaadiga, samas kui ettevõtte tooted vastavad rahvusvahelistele standarditele, sealhulgas CE ja API nõuetele.
Need kvaliteedikontrolli meetmed on eriti olulised tööstusprojektide puhul, kus vedrutoed võivad korduvate termiliste tsüklite korral püsida kasutusel mitu aastat.
Kuidas seda võrrelda teiste torutugedega?
| Võrdlustegur | Muutuva vedrutugi | Jäik toru tugi | Pidev kevadine tugi |
|---|---|---|---|
| Vertikaalne liikumine | Kompenseerib mõõdukat liikumist | Väga piiratud | Sobib suuremaks liikumiseks |
| Koormuse variatsioon | Tavaliselt ≤25% | Muutub järsult koos nihkega | Tavaliselt palju madalam |
| Struktuurne keerukus | Keskmine | Madal | Kõrge |
| Paigaldamine | Suhteliselt otsekohene | Lihtne | Nõudlikum |
| Kulutase | Keskmine | Madal | Kõrge |
| Tüüpiline rakendus | Üldine termiline nihe | Vähe või üldse mitte liikumist | Suured liikumised või väga koormustundlikud süsteemid |
See võrdlus näitab, miks pole universaalset "parimat" torutuge. Muutuva vedrutugi on eriti atraktiivne, kui torujuhtme vertikaalne nihe on mõõdukas ja tugikoormuse kontrollitud muutus on vastuvõetav.
Korduma kippuvad küsimused
1. Mis on torujuhtme muutuva vedrutoe põhifunktsioon?
Selle põhiülesanne on toetada torujuhtme raskust, võimaldades samal ajal kontrollitud vertikaalset liikumist, mis on põhjustatud soojuspaisumisest, kokkutõmbumisest või muutuvatest töötingimustest.
2. Mis vahe on muutuva vedrutoe ja konstantse vedrutoe vahel?
Muutuva vedrutugi muudab oma tugijõudu vedru kõrvalekaldumisel. Pidev vedrutugi on loodud selleks, et säilitada palju ühtlasem toetusjõud kogu selle kindlaksmääratud liikumisvahemikus. Muudetavad vedrutoed on üldiselt sobivad, kui mõõdukas koormuse kõikumine on vastuvõetav.
3. Milliseid andmeid on vaja kevadtoetuse valikul?
Oluliste parameetrite hulka kuuluvad töökoormus, külmkoormus, kuumkoormus, vertikaalne nihe, liikumissuund, töötemperatuur, paigaldusruum, toru konfiguratsioon ja keskkonnatingimused.
4. Millised reisivahemikud on saadaval?
Tüüpiliste tootevalikute hulka kuuluvad 30 mm, 60 mm, 90 mm, 120 mm ja 180 mm käik. Sobiv käik tuleks valida vastavalt torujuhtme tegelikule arvutatud liikumisele.
5. Kas muutuva vedrutugesid saab kohandada?
Jah. Kohandatud lahendusi saab välja töötada spetsiaalsete koormusnõuete, nihketingimuste, piiratud paigaldusruumide, materjalide, pinnatöötluste ja muude projektipõhiste nõuete jaoks.
6. Kuidas teha kindlaks, kas mul on vaja muutuvat või pidevat vedrutuge?
Otsus peaks põhinema torujuhtme liikumisel, lubatud tugikoormuse kõikumisel, ühendatud seadmete tundlikkusel, pingeanalüüsil ja projekti spetsifikatsioonidel. Kriitiliste torusüsteemide puhul tuleks valik kinnitada tehniliste arvutuste ja professionaalse tehnilise ülevaatuse kaudu.
Järeldus
Hästi läbimõeldud tugisüsteem on tööstuslike torustike ohutu ja usaldusväärse toimimise jaoks ülioluline. Kombineerides elastse koormuse toe kontrollitud vertikaalse liikumisega, aMuutuva vedrutugi torujuhtmelevõib aidata hallata termilist nihet, jaotada torujuhtme koormusi, vähendada liigset pinget ja kaitsta ühendatud seadmeid. Projektide jaoks, mis nõuavad standardseid või kohandatud lahendusi, pakub Tianshun mitme koormus- ja liikumiskonfiguratsiooniga muutuvaid vedrutugesid, tootmiskvaliteedi kontrolli, tehnilist valikuabi ja müügijärgset tuge. Kui plaanite uut torujuhtme projekti või uuendate olemasolevat tugisüsteemi,võtke meiega ühendustkoos teie koormuse, nihke, temperatuuri ja paigaldusnõuetega, et arutada teie rakenduse jaoks sobivat muutuva vedrutoe lahendust.
