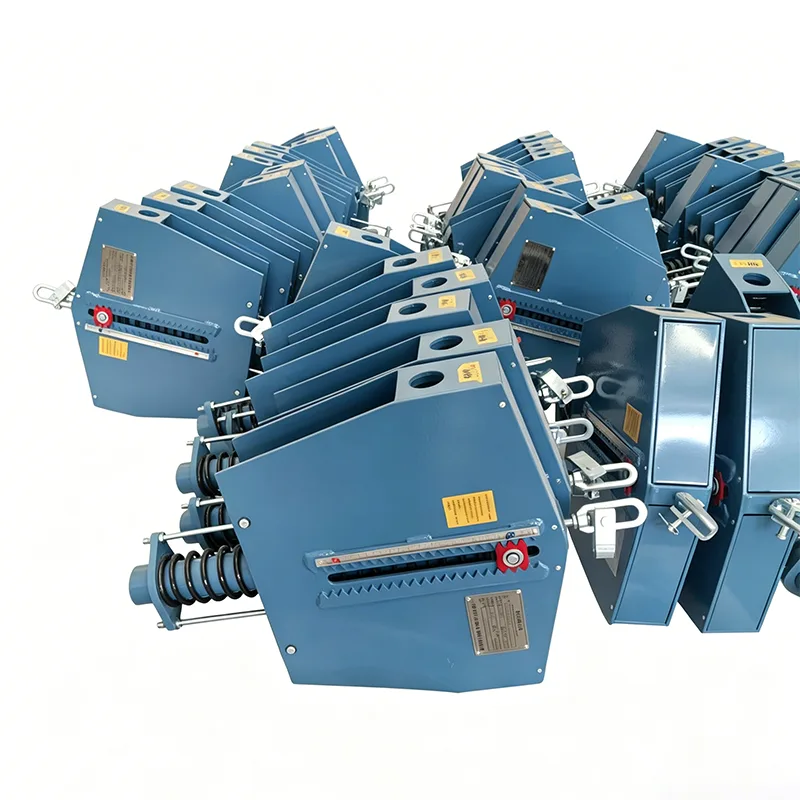

Energiatorustiku pidev vedrutugi

Maagaasi, veeldatud maagaasi, vesinikuenergia ja traditsiooniliste energia ülekandetorustike võrkudes ulatuvad torujuhtmesüsteemid sageli keerulises geograafilises keskkonnas ning taluvad tugevat soojuspaisumist ja kokkutõmbumist. Yangzhou Tianshun Pipeline Technology Co., Ltd. on 14-aastase torujuhtme tugitehnoloogia tehnilise akumulatsiooni toel välja töötanud spetsiaalselt energiaülekande stsenaariumide jaoks välja energiatorujuhtme pideva vedrutoe. See toode kasutab täppismomendi tasakaalu mehhanismi, et tagada tugikoormuse püsimine konstantsena, kui torujuhe läbib suure ulatuse vertikaalse nihke. See funktsioon väldib tõhusalt lisapingeid, mis on põhjustatud koormuse ülekandmisest tundlikele seadmetele, nagu ventiilid ja kompressorid, ning on võtmekomponent, mis tagab pikamaa-energiatorustikuvõrkude ohutu ja stabiilse töö.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/riideri tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

Toote tehnilised andmed

Tehniline kohanemisvõime ning kasutamise ja hoolduse eelised

Energiatorustike tegelikul ehitamisel ja kasutamisel on Energy Pipeline Constant Spring Support projekteerimisel täielikult käsitletud kohapealse ehitamise ja hilisema hoolduse valupunkte:

Külma oleku lukustus ja kiire paigaldamine: enne tarnimist surutakse vedru eelnevalt kokku ja lukustatakse külma oleku paigaldusasendis vastavalt torujuhtmesüsteemi pingearvutuse aruandele. Projekteeritud pingeseisundi saavutamiseks on kohapeal vaja vaid lihtsat keerme peenhäälestamist ja juurduvat fikseerimist, mis lühendab oluliselt torugaleriide ehitusperioodi.

Visualiseeritud tööseire: Varustatud väliste ülitäpse nihke indikaatorplaatide ja koormuskaaludega, saavad käitajad ja hoolduspersonal igapäevase kontrolli käigus intuitiivselt hinnata, kas torujuhe on kavandatud tööasendis, ilma korpust lahti võtmata, mis hõlbustab torujuhtme vajumise või ebanormaalse deformatsiooni õigeaegset tuvastamist.

Paindlikud juurdumismeetodid: Pakutakse mitmesuguseid juureühenduslahendusi (nt keevitatud üksikplaadid, rõngad, teraskonstruktsioonide liitmikud jne), mis võimaldavad saavutada stabiilse juurdumise nii õhuliinide torude galeriide, jõgede ületamise torusildade või seadmete korpuste jaoks.

Range tootmis- ja kvaliteedikontrollisüsteem

Energiataristu ohutuskaitseliinina järgib kogu Energy Pipeline Constant Spring Support tootmisprotsess rangeid kvaliteedikontrolli standardeid:

Mittepurustav katse: kõik kandvad keevisõmblused ja peamised pingekomponendid läbivad välimuse kontrolli ja mittepurustava testimise (radiograafiline/ultraheli testimine) vastavalt asjakohastele riiklikele standarditele, et tagada lollikindel konstruktsiooni tugevus.

Väsimuse eluea kontrollimine: Vedrukomponendid läbivad ranged väsimustestid ja kuumtöötlusprotsessid, et sadade tuhandete vahelduvate termiliste tsüklite jooksul ei toimuks plastilist deformatsiooni ega purunemist.

Tehase lukustamine ja kaitse: iga seade on enne tarnimist varustatud positsioneerimistihvtiga, mis lukustab hoova külmas tööasendis, et vältida vedru kahjustamist, mis on põhjustatud juhuslikust nihkumisest transportimise ja tõstmise ajal.

Miks valida Tianshuni energiatorustiku pidev vedrutugi?

Põhjalik energiaprojektide kogemus: Tooted on stabiilselt töötanud LNG terminalides, maagaasi kaugülekandetorustikes ja rafineerimisprojektides enam kui 40 riigis üle maailma, pidades vastu ekstreemse kliima ja keeruliste töötingimuste katsetele.

Kogu protsessi tehniline tugi: pakume kogu protsessi tehnilisi teenuseid alates torujuhtme pingeanalüüsist (CAESAR II simulatsioon), tüübi valiku arvutamisest kuni kohapealse paigaldusjuhendini, tagades, et iga tugi vastab täpselt töötingimustele.

Usaldusväärne tarneahela tarne: tuginedes automatiseeritud tootmisliinidele ja täielikele testimisseadmetele meie Jiangsu baasis, tagame suuremahuliste energiaprojektide jaoks materjalide õigeaegse ja kvaliteetse tarnimise.

Täielik elutsükli tugi: loome eksklusiivsed projektifailid ja pakume seiskamishoolduse ajal seisukorra hindamist, koormuse uuesti seadistamist ja asendamist, vähendades torujuhtmevõrkude töö- ja hooldusriske.
