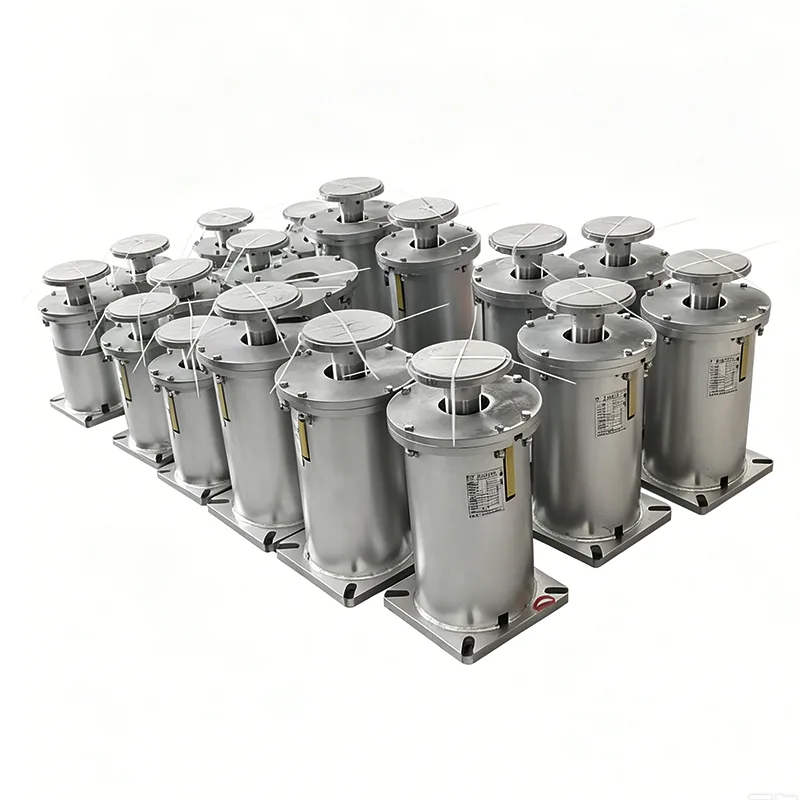

F-tüüpi vedruriide

F-tüüpi vedruriide on standardne riputatud vedrutugi, mille on välja töötanud Yangzhou Tianshun Pipeline, tuginedes 14-aastasele tööstuse kogemusele, ning see on ka üks enim kasutatavaid vedruriidemudeleid ülemaailmses tööstusliku torujuhtme valdkonnas. Alates tootmise käivitamisest 2012. aastal oleme tootnud üle 2 miljoni F-tüüpi vedruriideid, eksportinud 45 riiki ja piirkonda ning teenindanud üle 300 suuremahulise tööstusprojekti kogu maailmas. See mudel on disainitud täielikult kooskõlas rahvusvaheliselt tunnustatud standarditega ja saavutab 100% vahetatavuse suuremate ülemaailmsete tootjate sama mudeli toodetega.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

Disaini alused ja kohaldatavad standardid

F-tüüpi vedruriide on konstrueeritud ja toodetud rangelt vastavalt järgmistele rahvusvahelistele standarditele, et tagada selle ülemaailmne mitmekülgsus ja ühilduvus:

▶ ANSI/HG 20644-1998 muutuva vedrutoed ja riidepuud

▶  GB/T 17116.1-2018 Torutoed ja riputid – 1. osa: Tehnilised spetsifikatsioonid

▶  ASME B31.3 protsessitorud

▶  DIN 2545 toruvedrupuud

▶  API RP 551 torutugede ja riputite projekteerimine ja paigaldamine

Kõik tooted on läbinud ISO 9001:2015 kvaliteedijuhtimissüsteemi sertifikaadi ning soovi korral saab esitada kolmanda osapoole sertifitseerimisdokumente, nagu CE ja API.

Struktuurne koostis ja tööpõhimõte

F-tüüpi vedruriide on ülemise rippkonstruktsiooniga, mis on ülemise tõstekõrva kaudu ühendatud ehituskonstruktsiooniga ja alumise riputusvarda kaudu torustikuga. Kui torujuhe läbib vertikaalse termilise nihke, siis vedru laieneb ja tõmbub vastavalt kokku, reguleerides automaatselt tugijõudu ja edastades ühtlaselt torujuhtme koormuse konstruktsioonile, et vältida pingete koondumist.

Standardtoode koosneb järgmistest komponentidest:

▶  Ülemine korpus: tembeldatud Q345B terasplaadist

▶  Silindriline spiraalvedru: valmistatud 60Si2MnA legeervedruterasest

▶  Koormuse näidiku plaat: selgelt märgistatud koormus- ja nihkeskaaladega

▶  Reguleeriv kruvivarras: kohapeal koormuse reguleerimiseks saadaval spetsifikatsioonides M16-M36

▶  Ülemised ja alumised ühendusaasad: valmistatud sepistamise teel, et tagada suurem tugevus

▶  Lukustusmutrid: kahe mutriga lõdvenemisvastane disain

Täisseeria koormuse ja nihke spetsifikatsioonid

Peamised jõudluse eelised ja mõõdetud andmed

Ülaltoodud andmed pärinevad ettevõtte labori 100% täielikust kontrollimise protokollist. Iga toode läbib enne saatmist range koormustesti ja nihke kalibreerimise.

Kohaldatavad stsenaariumid ja paigaldusmeetodid

F-tüüpi vedruriide sobib enamiku tööstuslike torujuhtmesüsteemide riputamiseks, eriti järgmistel juhtudel:

Auru-vee torustikusüsteemid elektrijaamades

Protsessi torujuhtmed naftakeemiatööstuses

Linna keskkütte torustikud

Maagaasi ülekandetorud

Farmaatsia- ja toiduainete töötlemise torustikud

Üldised tööstusettevõtete torustikud

Selle mudeli jaoks on saadaval kolm paigaldusmeetodit:

Üheosaline vedrustus: sobib ühe torujuhtme jaoks

Kahekordne vedrustus: sobib suure koormusega torujuhtmetele

Paralleelne paigaldamine: sobib üliraskete torustike jaoks

Tootmisprotsess ja kvaliteedikontroll

Oleme loonud kogu protsessi hõlmava jälgimissüsteemi alates toorainest kuni valmistoodeteni, et tagada iga F-tüüpi vedruriide stabiilne kvaliteet:

▶  Toorainekontroll: kogu teras pärineb juhtivatest terasetehastest, nagu Baosteel ja Angang. Iga materjalipartiiga on kaasas materjali originaalsertifikaat ja see läbib spektraalanalüüsi kontrolli.

▶  Vedru tootmine: keritud Saksa imporditud CNC-vedrumasinatega ja läbinud kolm kuumtöötlusprotsessi, et täielikult kõrvaldada sisemine pinge.

▶  Keevitusprotsess: kasutab süsinikdioksiidiga varjestatud keevitust. Kõik keevisõmblused läbivad 100% visuaalse kontrolli ja proovivõtu mittepurustavate katsete.

▶  Pinnatöötlus: kolm protsessi liivapritsiga rooste eemaldamiseks → epoksütsingirikas krunt → polüuretaanist pealislakk, katte kogupaksusega ≥120 μm.

▶  Valmistoote ülevaatus: iga toode läbib täistakti koormustesti ja väljastatakse täielikud kvaliteedisertifikaadi dokumendid.

Tugiteenused ja kohaletoimetamise garantii

▶  Kiire kohaletoimetamine: standardmudelid on laos ja neid saab tarnida 72 tunni jooksul.

▶  Valikutugi: pakutakse tasuta torujuhtme pingeanalüüsi ja toe/rippude valiku arvutamist.

▶  Kohandamisteenus: ühenduse mõõtmeid ja pinnatöötlusmeetodeid saab kohandada vastavalt kliendi nõudmistele.

▶ Kohapealne teenindus: kohale saadetakse professionaalsed insenerid, kes juhendavad paigaldamist ja kasutuselevõttu.

▶  Garantiiteenus: 12-kuuline garantiiperiood koos defektsete toodete tasuta parandamise või asendamisega garantiiaja jooksul.

F-tüüpi vedruriidepuu kohta lisateabe saamiseks või hinnapakkumise saamiseks võtke ühendust meie müügimeeskonnaga.

Korduma kippuvad küsimused (KKK)

K: Kas Type F vedruriidet saab vahetada teiste tootjate sama mudeliga toodetega?

V: Jah. Meie tooted on rangelt kavandatud ja valmistatud vastavalt rahvusvahelistele standarditele. Paigaldamise mõõtmed ja jõudlusparameetrid on täielikult kooskõlas suuremate ülemaailmsete tootjate samade mudelitoodetega ning neid saab kasutamiseks otse asendada.

K: Mis on selle toote maksimaalne töötemperatuur?

V: Standardtoodete töötemperatuuri vahemik on -20 ℃ kuni +450 ℃. Kõrge temperatuuriga tingimuste jaoks, mis ületavad 450 ℃, saame pakkuda spetsiaalseid mudeleid, mis kasutavad kõrge temperatuuriga vastupidavat vedruterast.

K: Kas saate pakkuda kuumtsinkimise pinnatöötlust?

V: Jah. Lisaks standardsele värvikattele pakume ka erinevaid pinnatöötlusmeetodeid nagu kuumtsinkimine ja pulbervärvimine, et kohaneda erinevate söövitavate keskkondadega.
