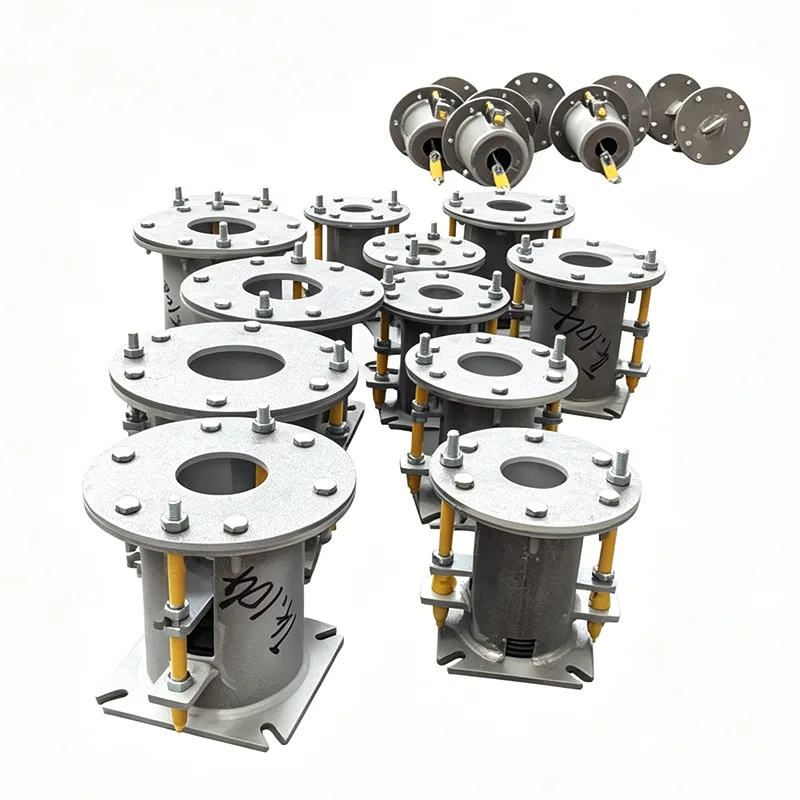

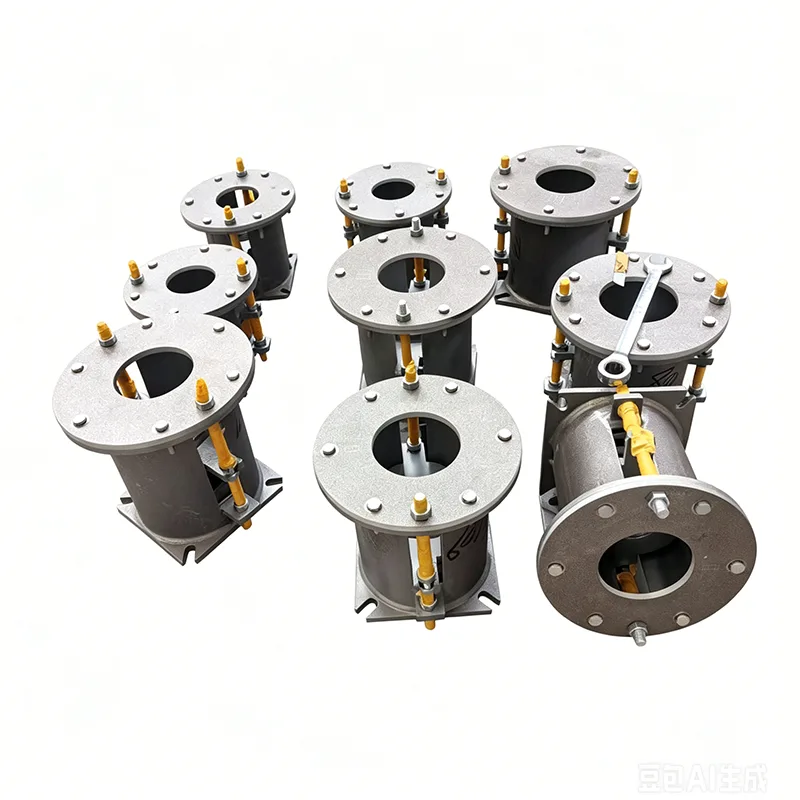

Elektrijaama vedrutugi

Elektrijaamades transpordivad peaaurutorustikud, kõrgkuumutusaurutorustikud ja muud sarnased süsteemid pidevalt keskkonda kõrge temperatuuri ja kõrge rõhu tingimustes, kusjuures soojuspaisumine ulatub mitmest millimeetrist kuni kümnete millimeetriteni. Jäik fikseerimine muudab need nihked täiendavateks tõukejõududeks, mis kanduvad üle katla päistele ja turbiini liidestele, suurendades survet keevisliidetele, äärikutele ja seadmete korpustele.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

Spetsiaalselt nende töötingimuste jaoks välja töötatud Yangzhou Tianshun Pipeline Technology Co., Ltd. poolt, elektrijaama vedrutugi kompenseerib nihke elastse koormuse abil, hoides torujuhtme pinge standardsetes lubatud piirides. See dokument selgitab selle toote projekteerimisfilosoofiat, töövõimet ja tehnilise toe lähenemisviisi aurutorusüsteemide tegelike nõuete alusel.

Aurutorustiku pingekontrolli elastsete tugede nõuded

Aurutorustiku projekteerimisel järgitakse üldiselt selliseid koode nagu ASME B31.1, mis nõuavad, et torude toed/riputid peavad kandma nii torujuhtme tühimassi kui ka kandja kaalu, ilma et see takistaks termilist nihet. Kui tugijõud varieerub nihkega liiga palju, võib kohalik torustiku pinge ületada lubatud väärtusi, mis sunnib kohapeal kohandama või isegi ümber tegema.

Lisaks on turbiini ja katla liidestel tavaliselt väga ranged jõudude ja momentide lubatud piirid. Valed tugilahendused võivad oluliselt lühendada põhiseadmete liideste kasutusiga. See eeldab, et tugi-/rippumistooted tagavad kindlaksmääratud käigu jooksul stabiilsed ja prognoositavad tugijõud, pakkudes samas piisavat reguleerimisvaru, et kohandada kohapealseid kõrvalekaldeid.

Kuidas elektrijaama vedru toetab neid nõudeid

Elektrijaama vedrutoed on saadaval kahes konfiguratsioonis: muutuva vedru ja konstantse jõuga vedru, mis valitakse torujuhtme pingeanalüüsi tulemuste põhjal. Muutuvad vedruüksused kannavad lineaarse jäikusega koormust, samas kui konstantse jõu ühikud kasutavad primaarset ja sekundaarset vedrumehhanismi, et kontrollida tugijõu kõikumist 5% piires kogu töökäigu jooksul, pakkudes torusüsteemile peaaegu pidevat tuge külmast kuni kuuma olekusse.

Vedruelemendid on valmistatud legeeritud vedruterastest, sealhulgas 60Si2Mn ja 50CrVA. Konstruktsioonikomponendid võivad olla valmistatud süsinikterasest, kuumakindlast terasest või roostevabast terasest. Üldine temperatuurivahemik katab -196°C kuni +650°C, sobitades aurutorustike kõikide termiliste olekutega alates madala temperatuuriga soojenemisest kuni täiskoormusega töötamiseni.

Iga elektrijaama vedrutugi läbib enne tarnimist täistaktilise survetesti koos jäikusekõvera salvestamisega. Korpus on varustatud koormuse-nihke tüübisildi ja paigalduslukustusseadmega. Kohapealseks paigaldamiseks on vaja ainult külmas olekus paigaldamist; lihtsalt eemaldage lukustustihvt pärast torujuhtme temperatuuri tõusu ja tugi/riips läheb tööolekusse ilma kohapealse keevitamise või keerukate reguleerimisteta.

Kohapealne paigaldamine ja pikaajaline toimivus

Kumulatiivsed vead vundamendi tõstmisel ja toruosa lõikamisel on aurutorustiku paigaldamisel vältimatud. Power Plant Spring Supportsi kõrguse peenhäälestusvahemik neelab need kõrvalekalded, vältides jäika sidumist. Konstantse jõuga vedruüksused on tavaliselt varustatud kruvi- või hüdrauliliste abireguleerimismehhanismidega, mis võimaldavad ühe inimese tööd isegi suure läbimõõduga raskeveokite torujuhtmetel.

Pikaajalise töötamise ajal säilitavad lõdvestumisvastase vedru konstruktsioon ja pinnatöötlused (kuumtsinkimine või Dacromet-kate) stabiilse tugijõudluse. Mitmete välismaiste elektrijaamade projektide puhul pärineb üle 70% järgnevatest tugi/riideseadmete tellimustest olemasolevatelt klientidelt. See kõrge kordusostumäär kinnitab kaudselt meie toodete pikaajalist toimivust.

Tüüpilised paigalduskohad ja funktsioonid

Katla piirkonnas paigaldatakse elektrijaama vedrutoed peamiste aurukanalite, ülekuumendi väljalasketorustike ja järelsoojendusauru torustike vertikaalsetele ja horisontaalsetele osadele. Need absorbeerivad ülespoole suunatud soojuspaisumist, vältides liigset pinget päise düüsi ühendustes.

Turbiini lähedal asuvad kõrge temperatuuriga aurutorustiku sektsioonide vedrutoed/riputajad peamiste auruventiilide ja reguleerimisventiilide lähedal vähendavad komponentide jõudu ja momente, aidates säilitada võlli joondamist. Kuigi toite- ja temperatuuriveetorustikud töötavad madalamatel temperatuuridel, on neil siiski märkimisväärsed käivitus-peatustemperatuuri erinevused. Elastsed toed säilitavad torujuhtme kalde ja vähendavad kavitatsiooniriski.

Nendes rakendustes kombineeritakse toed/riputid sageli siibrite, piirdeklambrite ja muude komponentidega, et moodustada terviklik torusüsteemi paindlik tõkestuslahendus.

Projekti tehniline tugi ja toodete aktsepteerimine

Alates valikufaasist saab meie tehniline meeskond torusüsteemi pingeanalüüsi aruanded, arvutab iga tugipunkti projekteeritud koormuse ja nihke, soovitab sobivaid elektrijaama vedrutoe tüüpe ja vedrukonstandid ning annab üksikasjalikke paigaldusjuhiseid.

Meie tehas haldab täielikku kvaliteedikontrolli ahelat vedrutraadi saabuvast korduskontrollist, kõvaduse testimisest pärast kuumtöötlust kuni valmistoote jäikuse testimiseni. Asjakohaseid protsessikirjeid ja materjalikvaliteedi dokumente saab tarnida vastavalt sellistele standarditele nagu ASME ja CE. Tuumaenergia tavasaarte ja muude kõrgete nõudmistega projektide jaoks saab esitada täiendavaid tugifunktsioonide kvalifitseerimise katsearuandeid ja jälgitavusdokumente.

Kui teil on aurutorustiku tuginõuded, esitage torustiku paigutuse joonised ja pingeandmed. Pakume konkreetse elektrijaama vedrutoe konfiguratsioonilahendust, mitte üldist mudeliloendit. Kasutades Yangzhou Tianshuni 14-aastast torujuhtme kogemust ja projektiandmeid 45 riigist üle maailma, saame aidata teil kontrollida hanke- ja paigalduskulusid, tagades samal ajal teie aurusüsteemi ohutuse.
