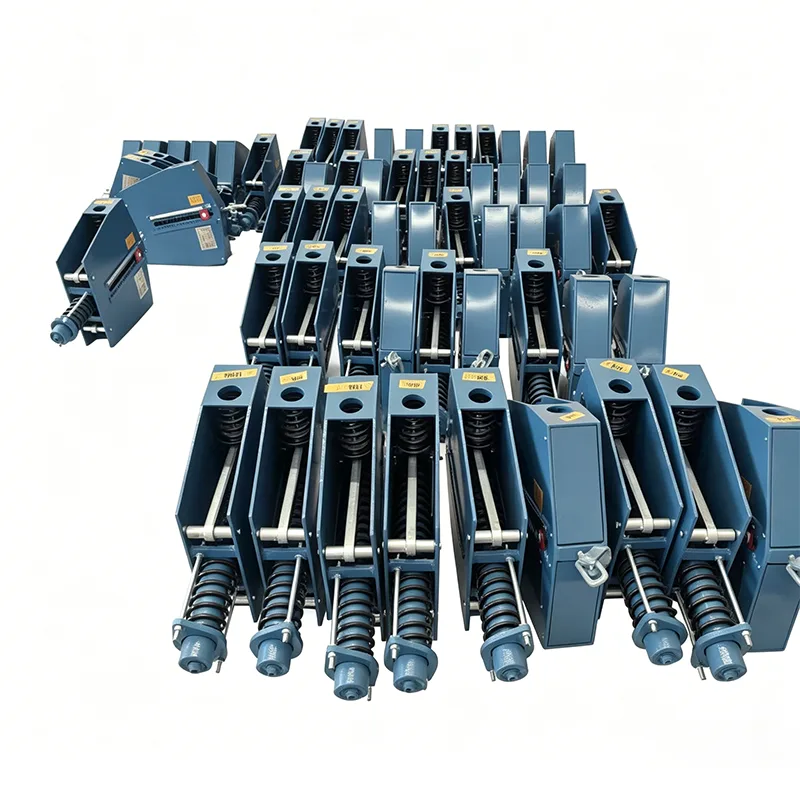

Soojuselektrijaama pidev vedrutugi

2012. aastal asutatud Yangzhou Tianshun Pipeline Technology Co., Ltd.-l on 14-aastane sügav kogemus elektritööstuse torujuhtmete tugilahenduste vallas, mille tooted teenindavad kümneid kodumaiste elektrijaamade projekte. Meie soojuselektrijaama pidev vedrutugi on spetsiaalne toode, mis on välja töötatud rangelt kooskõlas DL/T seeria energiatööstuse standarditega. See on spetsiaalselt optimeeritud soojuselektrijaamade kõrge temperatuuri, kõrgsurve ja pika tsükli pideva töökarakteristikute jaoks ning see on elektrijaamade nelja peamise torustiku põhikomponent.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/riideri tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

Soojuselektrijaama torujuhtme toe ainulaadsed nõuded

Võrreldes tavaliste tööstuslike torujuhtmetega töötavad soojuselektrijaamade torustikusüsteemid palju karmimates tingimustes:

▶  Kõrge temperatuur ja rõhk: peamised aurutorud temperatuuril 540 ℃ ~ 620 ℃, rõhk 16 MPa ~ 35 MPa

▶  Suur termiline nihe: peamiste aurutorustike vertikaalne nihe võib ulatuda 300–500 mm-ni

▶  Rasked koormused: suure läbimõõduga paksuseinalised torustikud, ühe tõstepunkti koormus 50–300 tonni

▶  Kõrged pideva töötamise nõuded: seadme aastane töötundide arv ≥ 7500 tundi, suurte seiskamiskadudega

▶  Tundlik seadmete tõukejõu suhtes: torujuhtme tõukejõule auruturbiini sisse- ja väljalaskeavade juures kehtivad äärmiselt ranged nõuded

▶  Kõrge ohutustase: klassifitseeritakse survetorustikeks, millega kaasnevad olulised ohutuskohustused

Tavalised konstantsed vedrupuud ei suuda neid nõudeid täielikult täita, mistõttu on soojuselektrijaama pidev vedrutugi hädavajalik.

Toote tehnilised andmed

Energeetikatööstuse standardnõuded

Soojuselektrijaamade riidepuud ja toed peavad vastama järgmistele energiatööstuse standarditele:

Soojuselektrijaama pidev vedrutugi vastab täielikult kõigile ülaltoodud standardnõuetele ning tehase tarnedokumente saab vahetult kasutada elektrijaama kvaliteedi järelevalveks ja vastuvõtmiseks.

Elektrijaama süsteemi valiku juhend

5 optimeeritud konstruktsiooni elektrijaamade töötingimuste jaoks

Kõrge temperatuuriga kohanemise optimeerimine

Vedrud kasutavad 60Si2CrVA kõrge temperatuurikindlat vedruterast, mis vähendab pinge lõdvestumiskiirust 400 ℃ juures 50%

Kõrge temperatuuriga osad kasutavad 12Cr1MoV kuumakindlat terast, et vältida kõrgel temperatuuril roomamist

Varustatud soojusisolatsiooniga torujalatsidega, et blokeerida soojusülekanne torustikest vedrudele

Vedru töötemperatuuri reguleeritakse alla 120 ℃, et tagada pikaajaline jõudluse stabiilsus

Auruturbiini liidese kaitse optimeerimine

Püsivus paranes ≤±4%, minimeerides auruturbiinide tõukejõu

Kalibreeritud nii külmade kui kuumade töötingimuste jaoks enne tarnimist

Nihke näit 1 mm täpsusega mugavaks töö jälgimiseks

Torujuhtme pingeanalüüsi toetamiseks on saadaval koormuse-nihke kõverad

Pika tsükli töökindluse optimeerimine

Nuki pind kõrgsagedusliku karastamise + karburiseeriva töötlusega, 5x pikem kulumisiga

Isemäärduvate puksidega tihvtvõllid, hooldusvaba disain

Kõik poldid lõdvenemisvastaste meetmetega, vibratsiooni all ei lõdvene

C4-taseme korrosioonivastane reiting, sobib elektrijaama välitingimustesse

Paigaldamise ja kasutuselevõtu mugavuse optimeerimine

Täpselt kalibreeritud vastavalt projekteerimisinstituudi koormustele enne tarnimist, otsene kohapealne paigaldamine

Varustatud spetsiaalse avamistööriistaga, ühe klõpsuga avamine pärast paigaldamist

Väline koormuse reguleerimise mehhanism, mis võimaldab võrgus töötamise ajal peenhäälestust

Selged nihkemärgised, mis võimaldavad elektrijaama kontrollijatel hõlpsasti jälgida

Ohutuse koondamise disain

Ülemine ja alumine mehaaniline piirang, et vältida liigseid kahjustusi

Riidevarda ohutustegur ≥5 korda, välistades murdumisriski

Vedrumurru kaitseseade, mis tagab turvalise toe ka ekstreemsetes tingimustes

Ülekoormuse hoiatusmärgised, et kutsuda operaatoreid õigeaegselt käsitsema

Elektrijaamade kasutamise ja hooldamise kogemus (14-aastane tööstuse kokkuvõte)

Levinud probleemid ja ennetusmeetmed

Elektrijaama kontrollimise põhipunktid (soovitatav kord kvartalis)

Kontrollige nihke indikaatori asukohta ja võrrelge ajalooliste andmetega

Veenduge, et kõik lukustuspoldid on eemaldatud

Kontrollige riidepuu vardad ja tihvtivõllid deformatsiooni ja pragude suhtes

Kontrollige keevisõmblusi pragude suhtes

Kontrollige korrosioonivastase katte terviklikkust

Salvestage tööandmed ja koostage tugi/riideraamat

Nõuetekohase hoolduse korral on soojuselektrijaama konstantse vedrutoe kasutusiga üle 20 aasta, mis vastab elektrijaama põhiseadmete elueale.

Elektrijaama projekti tarnimine ja teenindus

Elektrijaama projekti tarnestandardid Tehase dokumendipakett (vastab elektrijaama kvaliteedijärelevalve nõuetele):

Toote kvalifikatsioonitunnistus

Materjali kvaliteedi sertifikaadid

Kevadkatsete aruanded

Täitke masina koormustesti kõverad

Paigaldus- ja kasutusjuhend

Tehase ülevaatuse protokollid

Kohapealne teenindus:

Tehniliste töötajate kohapealne tehniline avalikustamine

Paigaldusjuhend ja kasutuselevõtt

Toetage elektrijaama sektsioonide proovitööd

Eskort üksuse 168-tunnise proovioperatsiooni jaoks

Elektrijaama projekti arvestus

Teenindas üle 30 kodumaise elektrijaama projekti, sealhulgas 300MW, 600MW, 1000MW ühikut

Toetab ultra-ülikriitilise 1000 MW seadme nelja suurt torujuhet

Soojuselektrijaama renoveerimisprojektis vahetatud üle 200 toe/riide

Kvaliteedikaebusi pole järjestikuseid aastaid, elektrijaamadest korduvate ostude määr kõrge

Müügijärgse teeninduse kohustus

3-aastane tootegarantii, garantiiajal tasuta remont ja asendamine

24-tunnine reageerimine elektrijaama avariiprobleemidele, kohapealne tugi 48 tunni jooksul

Eluaegne tehniline konsultatsioon ja varuosade tarnimine

Saadaval iga-aastane tugi/riidepuu ülevaatusteenus

Soojuselektrijaama konstantne vedrutugi on usaldusväärne tugivalik soojuselektrijaamade kõrgtemperatuuriliste ja kõrgsurvetorustike jaoks. 14-aastase sügava kogemusega energeetikas mõistame põhjalikult elektrijaamade töötingimusi ja standardnõudeid, tagades professionaalsete toodete ja teenustega seadme ohutu ja stabiilse töö.
