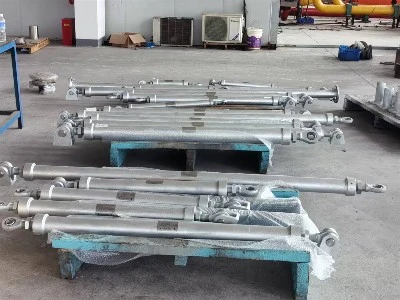

Sway Struts

Yangzhou Tianshun projekteerib ja toodab õõtsvardaid elektritootmise, naftakeemia, HVAC, laevaehituse ja tuumaseadmete jaoks. Alates 2012. aastast on meie Hiinas Jiangsus asuv tehas – 35 000 m² suurune üle 100 kvalifitseeritud töötajaga – tarninud torude piiramise seadmeid projektidele enam kui 45 riigis. Iga õõtsvarras on ehitatud ISO 9001:2015 sertifitseeritud kvaliteedisüsteemi alusel ning tarnitakse koos vajaliku katse- ja materjalidokumentatsiooniga.

Kiigutustugi piirab toru külgsuunalist liikumist, ilma et see piiraks soojuspaisumist aksiaalsuunas. Tavalises töös võtab see vastu aeglase termilise nihke piki toru liikumist. Kui ilmneb külgjõud – tuulest, seismilisest kiirendusest, veehaamrist, pöörleva seadme vibratsioonist või lainelisest liikumisest mereplatvormil – toimib tugivarras jäiga elemendina, mis hoiab toru paigal ja edastab koormuse hoone konstruktsioonile või terasraamile. See kaitseb torukeevisõmblusi, äärikuid ja ühendatud seadmeid väsimuskahjustuste ja löökide eest.

Kuna tugiposti saab seada mis tahes nurga alla, töötab see vertikaalsete, horisontaalsete ja kaldega paigalduste korral. Selle pikkuse reguleeritavus võimaldab töökoha meeskonnal sobitada selle toru kinnituse ja konstruktsiooni kinnituspunkti vahelisele ehitatud pilule, absorbeerides tolerantsid, mida joonised ei suuda alati ennustada.

Ehitus ja peamised omadused

Kõrgtugevast terasest korpus

Tugitoru, otsaliitmikud ja riistvara on valmistatud süsinikterasest või madala legeeritud terasest, mis on valitud määratud koormuse ja temperatuuri jaoks. Iga partiiga on kaasas standardsed materjalisertifikaadid, mis kinnitavad mehaanilisi omadusi ja keemilist koostist. Söövitava või merekeskkonna jaoks on saadaval roostevaba terase klassid.

Reguleeritav pikkus välja täpsuse tagamiseks

Teleskoop- või keermestatud reguleerimismehhanism võimaldab tugiposti seadistada kohapeal täpselt paigaldatud pikkusele. Tüüpilised reguleerimiskäigu valikud on ±25 mm, ±50 mm ja ±100 mm. See reguleeritavus tähendab, et tugiposti saab paigaldada ilma lõikamise või keevitamiseta ning see kompenseerib torukinga ja konstruktsiooni vahelise väiksema joondamise.

Mitu otsaühenduse võimalust

Erinevate torude kinnituste ja konstruktsiooni liideste paigutuste jaoks võib tugiposti tarnida kuulliigendite, klambriotste või keermestatud varda ühendustega. Kuulliigendid võimaldavad nurkpööret ja takistavad paindemomentide sattumist tugitorusse. Clevise otsad pakuvad lihtsat tihvtühendust lihtsaks paigaldamiseks. Pakume otsatüüpi, mis vastab projekti standarddetailidele.

Korrosioonikaitse tagab pika kasutusea

Standardne pinnatöötlus on kuumtsinkimine, mis tagab ühtlase katte toru sees ja väljaspool. Täiustatud kaitse tagamiseks pakume kõrge ehitusega epoksükatteid, sulatatud epoksiidi (FBE) ja kolmekihilise polüetüleeni (3PE) süsteeme. Katte valikul lepitakse kokku lähtuvalt objekti atmosfääritingimustest ja töötemperatuurist.

Vastavus rahvusvahelistele standarditele

Pöördtugid on projekteeritud ja toodetud vastavalt ASME B31.1 ja B31.3 protsessi- ja toitetorustike, MSS SP-58 torutugede ja GB/T standarditele. Kui projekti spetsifikatsioon nõuab alternatiivseid koode, vaatame üle tehnilise ühilduvuse ja tarnime kehtivale standardile.

Tehnilised näitajad

Koormusvõimsusi üle 480 kN ja mittestandardseid liikumisi käsitletakse eritellimusena. Meie insenerimeeskond kontrollib antud koormusjuhtumi konstruktsiooni ja esitab enne tootmist kinnitusjoonised.

Valikulised tarvikud

Konkreetsete paigaldus- ja jõudlusnõuete täitmiseks võib kaasas olla järgmised tarvikud:

Dünaamilised piirangud, mis lisavad aeg-ajalt impulsskoormuste jaoks kiirustundliku lukustusfunktsiooni

Vedruvibratsiooniisolaatorid koos tugipostiga, et summutada väikese läbimõõduga torustike kõrgsageduslikku vibratsiooni

Jäigad ühendusvardad rakenduste jaoks, kus pikkust pole vaja reguleerida ja eelistatakse lihtsat ühendusvarda

Täiustatud korrosioonivastased katted, nagu FBE ja 3PE maetud või veealuse teeninduse jaoks

Need tarvikud on tehases integreeritud ja kogu komplekti testitakse enne tarnimist ühe üksusena.

Kvaliteedikontroll ja dokumentatsioon

Iga õõtsvarraste mõõtmeid kontrollitakse ja vajaduse korral koormustesti, et kinnitada kindlaksmääratud kandevõime. Dünaamiliste või seismiliste rakenduste jaoks pakume katsesertifikaate ja materjali jälgitavust soojusarvuni. Keevisõmblusi kontrollivad kvalifitseeritud töötajad, kasutades visuaalset ja vajaduse korral läbitungimiskatset.

Meie ISO 9001 sertifitseeritud protseduurid kontrollivad kogu protsessi alates terase ja kattematerjalide ülevaatusest kuni lõpliku kokkupaneku ja pakkimiseni. Rohkem kui 70% meie tellimustest pärineb korduvatelt klientidelt, kes usaldavad meie torutõkete projektide toimimist projekti järel.

Kuhu on paigaldatud õõtsvardad

Elektri tootmine

Soojus- ja tuumaelektrijaamade peamised auru- ja toiteveetorud tuginevad õõtsvarrastele, et piirata külgsuunalist liikumist auruhaamri ja seismiliste sündmuste ajal, piiramata seejuures aksiaalset soojuskasvu.

Naftakeemia- ja rafineerimistehased

Protsessiüksuste toruriiulid on varustatud õõtsvarrastega, et piirata tuule, plahvatuse ja kahefaasilise vooluvibratsiooni põhjustatud kõikumist. Reguleeritav pikkus muudab need praktiliseks paigaldamiseks olemasolevatesse ülekoormatud riiulitesse.

HVAC ja kõrghooned

Kõrgete hoonete jahutusvee püstikud, kondensaatori veetorustikud ja torustikud kasutavad õõtsvardaid, et kontrollida termilise tsükli ja hoone kõikumist põhjustatud külgliikumist. Tsingitud viimistlus sobib avatud sise- ja välistingimustesse.

Laevaehitus ja mereplatvormid

Laevade ja avamereplatvormide torustikud seisavad silmitsi lainete ja masinate pideva liikumisega. Roostevabast terasest korpuse ja kõrge korrosiooniga katetega õõtsvardad säilitavad joonduse ja kaitsevad toruliite nendes agressiivsetes keskkondades väsimuse eest.

Tuumarajatised

Ohutusega seotud torusüsteemides kasutatakse õõtsvardaid, mis on projekteeritud vastavalt projektipõhisele tuumakoodile koos täielike materjalide ja katsedokumentatsiooni pakettidega.

Korduma kippuvad küsimused

Mille poolest erineb õõtsvarras jäigast või snubberist?

Jäik tugivarras lukustab kogu liikumise, sealhulgas soojuspaisumise, mis võib torule üle pingutada. Hüdrauliline snubber võimaldab aeglast termilist liikumist ja lukustub ainult kiire dünaamilise liikumise korral. Kiigutustugi tagab jäiga külgmise tõkke ühel tasapinnal, võimaldades samal ajal aksiaalset termilist nihet, muutes selle sobivaks rakendusteks, kus soojuskasvu suund on teada ja külgkoormus on prognoositav.

Milline temperatuuripiirang kehtib standardse süsinikterasest tugiposti kohta?

Kuumtsingitud viimistlusega standardsed süsinikterasest tugipostid võivad töötada kuni ligikaudu 350 °C. Kõrgematel temperatuuridel kuni 550 °C kasutame legeerterasest ja kõrge temperatuuriga katteid või jätame kere katmata. Otsaühenduse komponendid valitakse samuti vastavalt kõrgendatud temperatuurile. Õige materjali valimiseks soovitame päringu ajal jagada oma tegelikku torupinna temperatuuri.

Kas õõtsvarre saab paigaldada mis tahes asendis?

Jah. Tugi saab paigaldada vertikaalselt, horisontaalselt või nurga all. Kuulliigendi otste ühendused võimaldavad nurkade kõrvalekaldeid ja reguleeritav pikkus võtab koha tolerantsid igas suunas. Ainus nõue on, et konstruktsioon mõlemas otsas taluks ettenähtud koormust.

Kas kohandamine on saadaval väljaspool loetletud vahemikke?

Tarnime regulaarselt üle 480 kN koormusega õõtsvardaid, ebastandardseid reguleerimiskäike ja spetsiaalseid otsaliitmikke. Eritellimusi käsitletakse kooskõlastusjooniste ja projekteerimisarvutustega, mis esitatakse enne tootmise alustamist.

Millised dokumendid on saadetisega kaasas?

Iga tellimus sisaldab materjali testimise sertifikaate, mõõtmete aruandeid, pinnatöötluse vastavust ja vajaduse korral funktsionaalsete katsete protokolle. Tuuma- või ohutuskriitiliste rakenduste jaoks pakume täielikku jälgitavust ja vastavust tõendavat dokumentatsiooni, nagu on märgitud ostutellimuses.

Millised on teie tüüpilised teostusajad?

Ühiste spetsifikatsioonidega standardseid õõtsvardaid saab valmistada nelja kuni viie nädalaga. Suuremad koormused, legeerterased ja erikatted võivad ajakava pikendada. Kinnitame täpse tarnekuupäeva pakkumise tegemise ajal ja säilitame läbipaistva tootmise planeerimise.

Töötamine Tianshuniga

Kui võtate meiega ühendust õõtsvarda nõude osas, vastab tooteinseneri teadmistega spetsiaalne kliendihaldur 24 tunni jooksul. Meie meeskond vaatab üle teie koormusandmed, töötemperatuuri, toru suuruse ja lõppühenduse eelistuse, et pakkuda välja konfiguratsioon, mis sobib nii disaini kui ka asukohaga. Kohandatud pikkused, erikatted ja dokumentatsioonipaketid on osa meie igapäevasest pakkumisest, mitte erandid.

Pärast tarnimist oleme saadaval paigaldusnõustamiseks ja paigaldusjärgseks toeks. Meie klientide pikaajaline kindlustunne, mis kajastub korduvas äritegevuses üle 70%, kinnitab, et meie õõtsvardad toimivad ootuspäraselt aastatepikkuse teenistuse jooksul.

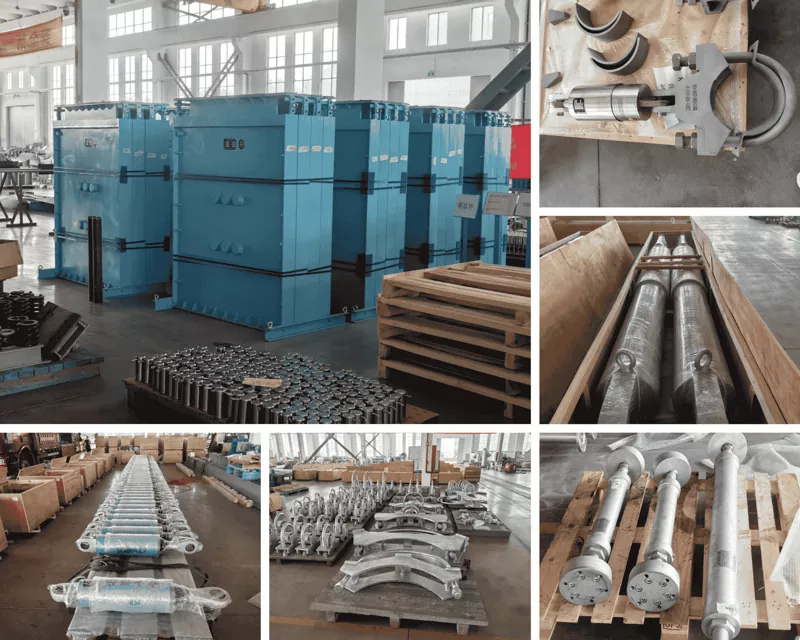

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² suurune rajatis, Jiangsu, Hiina – eksport enam kui 45 riiki.

Kiigutustoed, mis hoiavad toru külgsuunas, lastes samal ajal aksiaalselt hingata.
