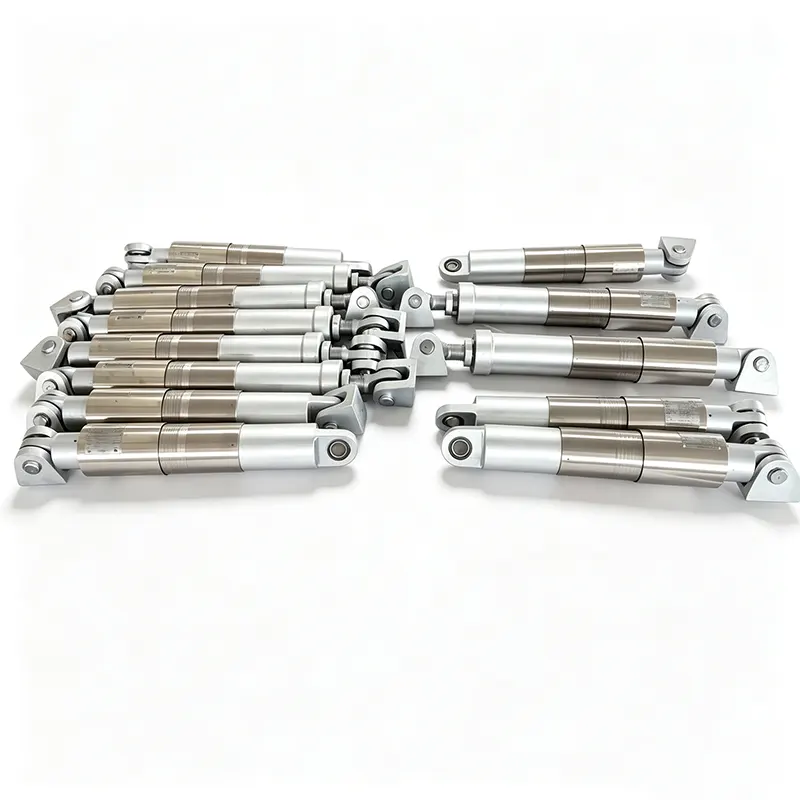

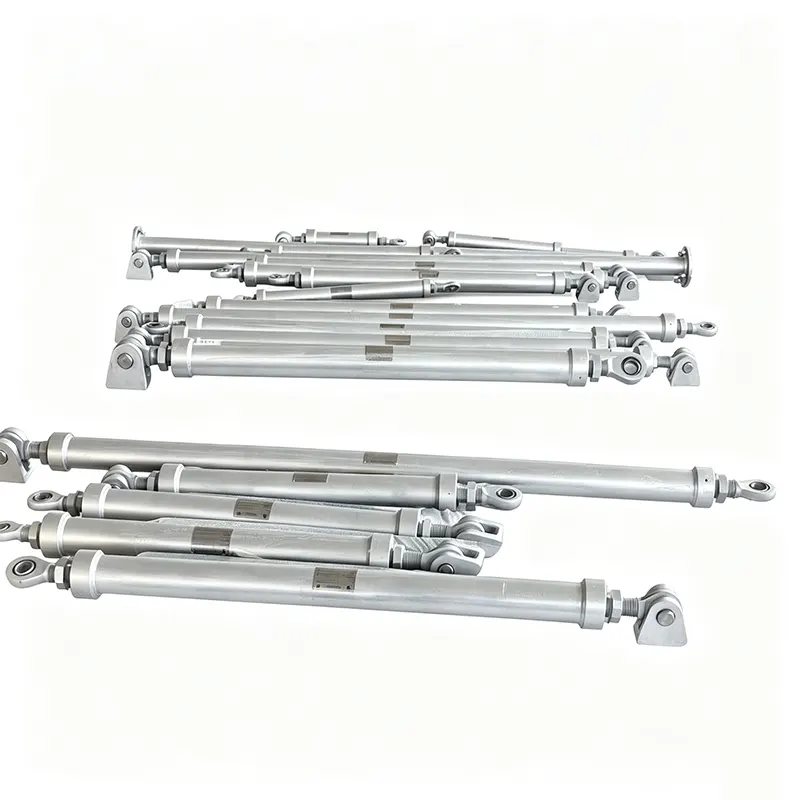

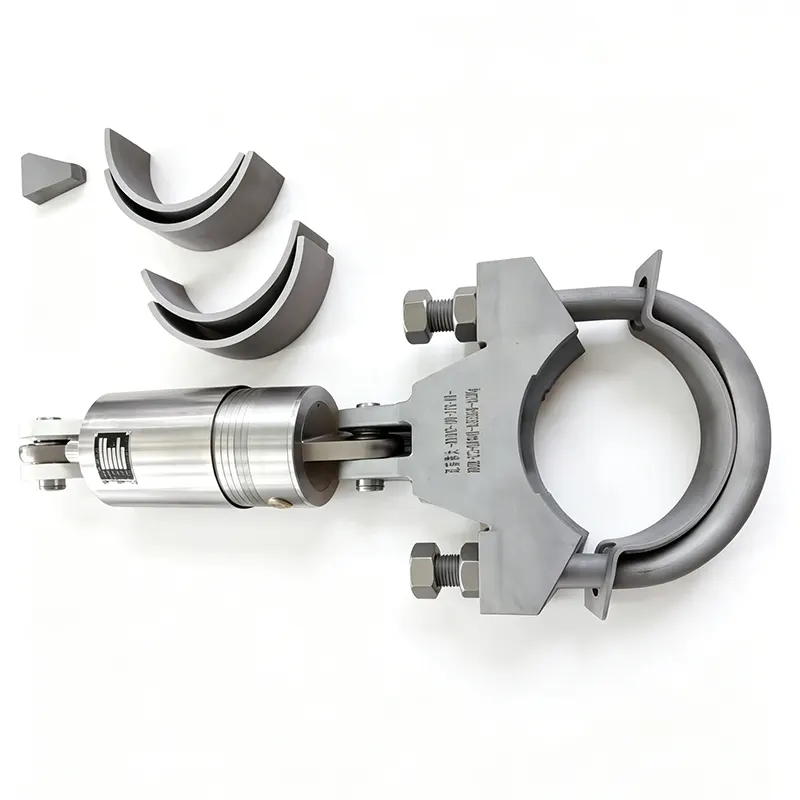

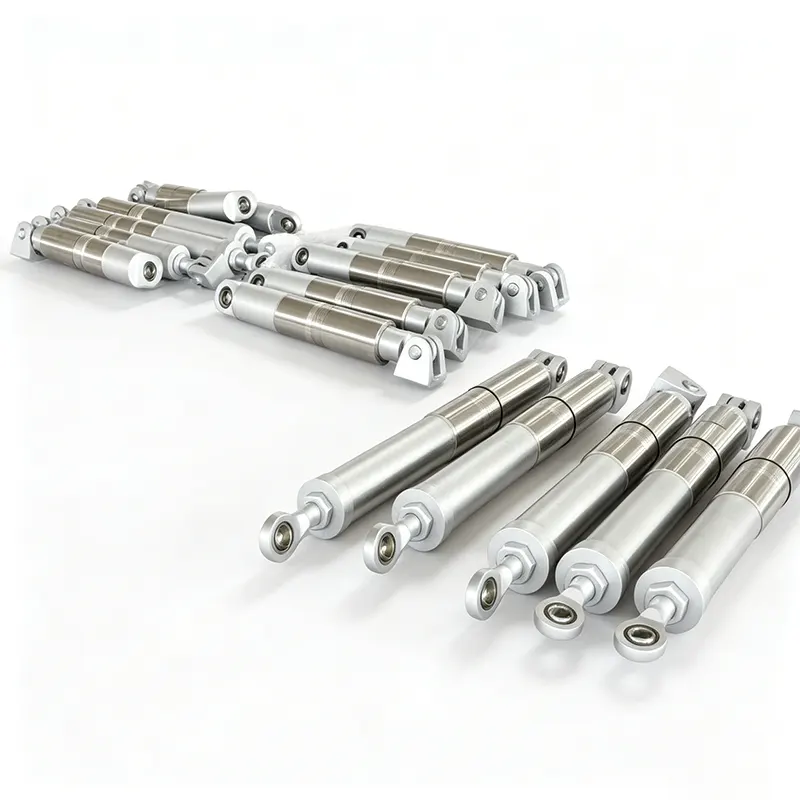

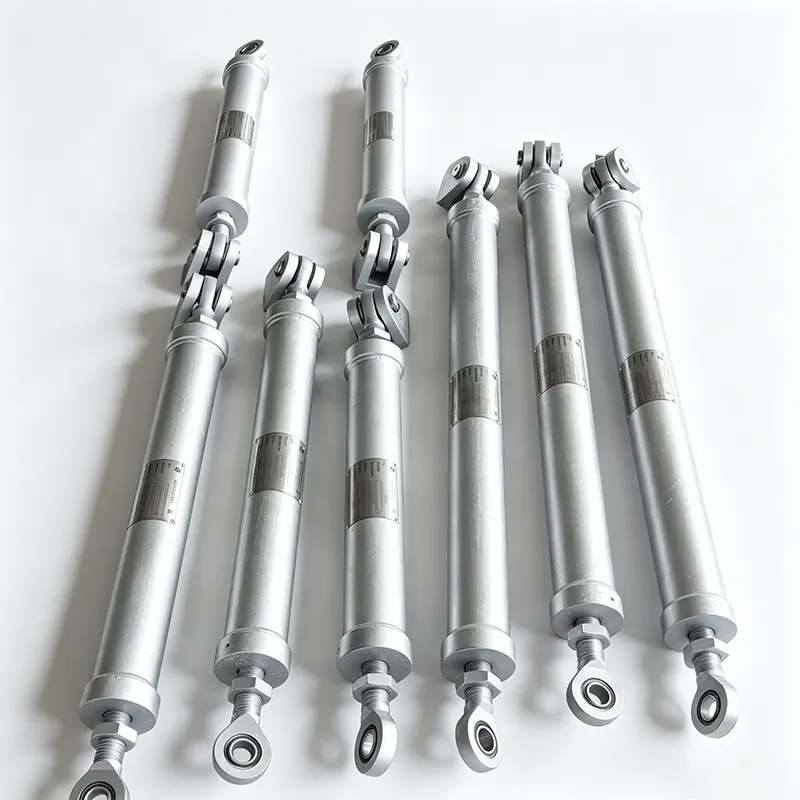

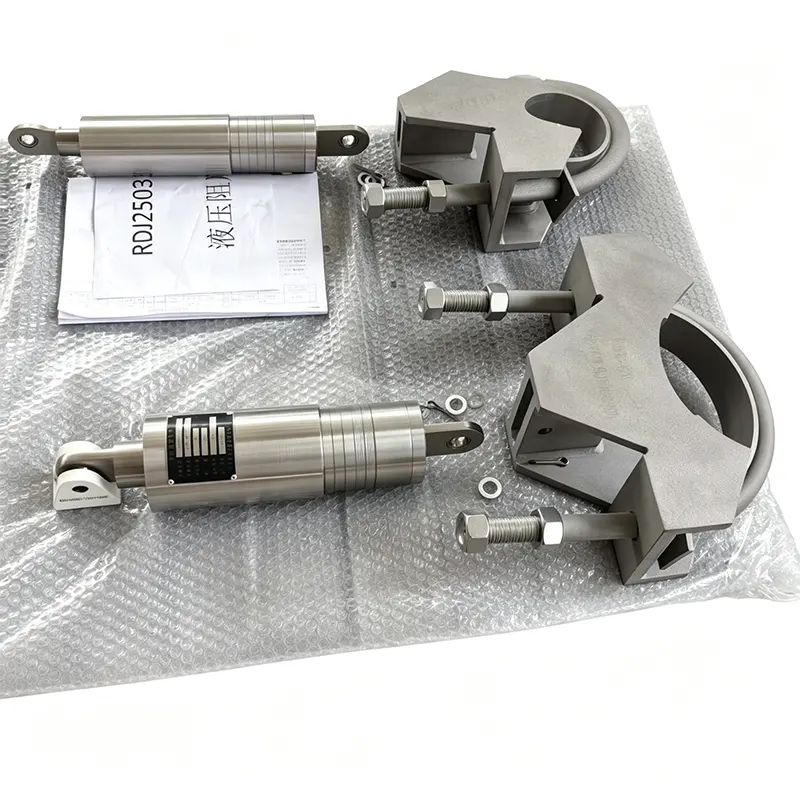

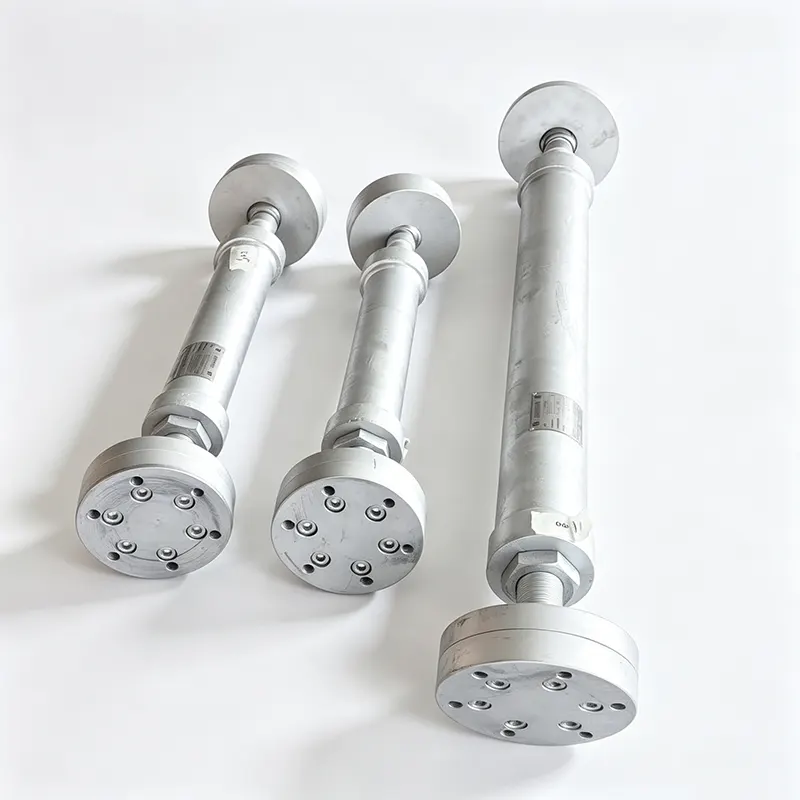

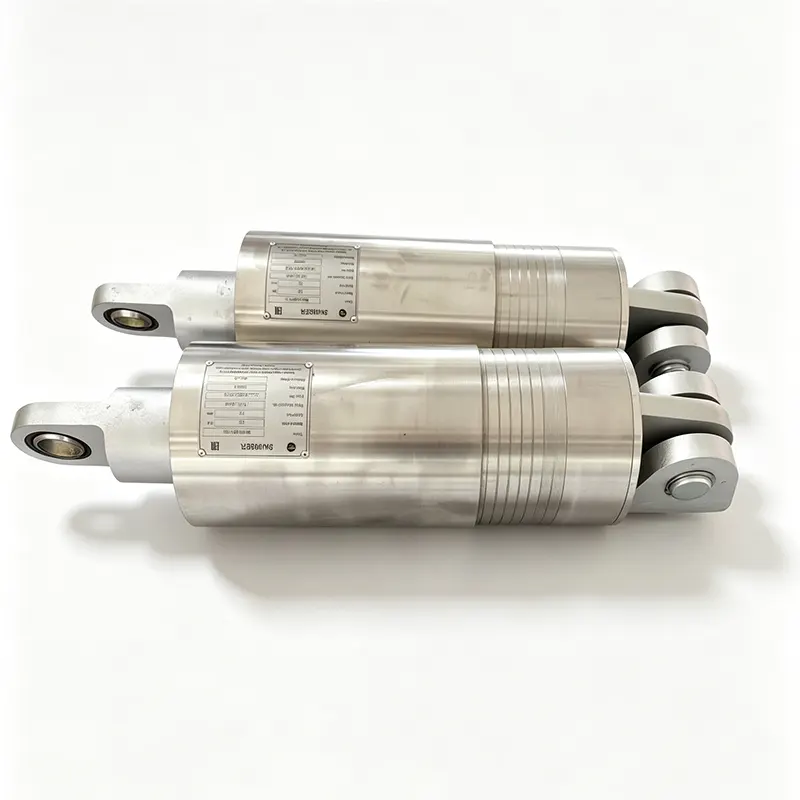

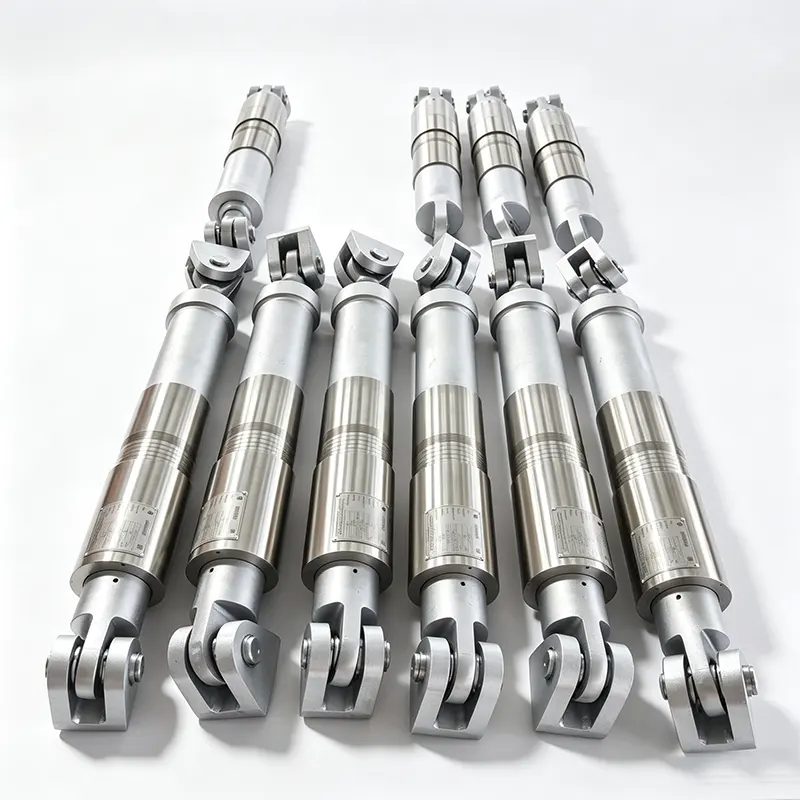

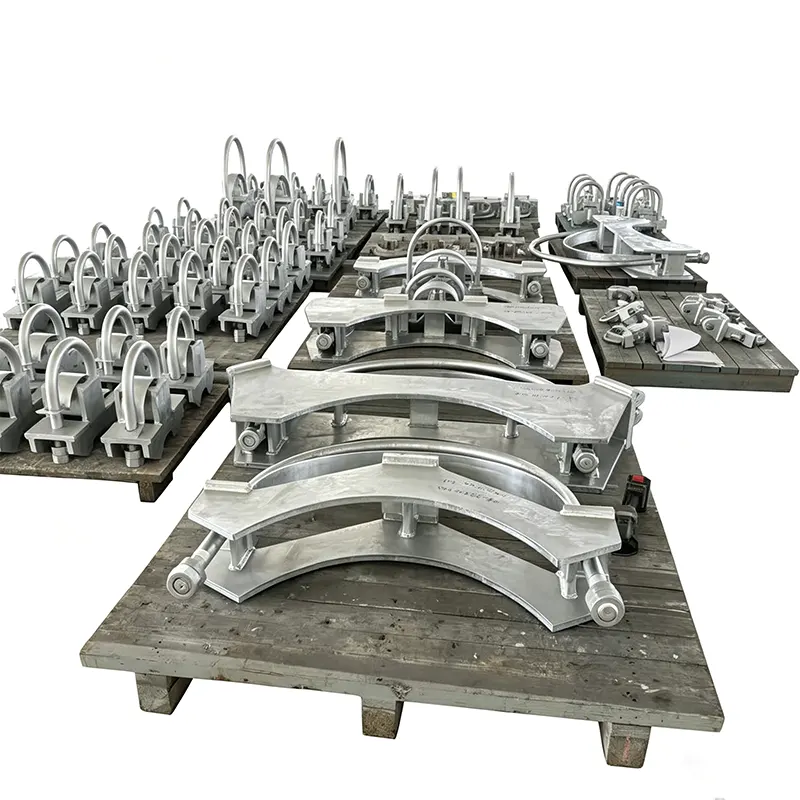

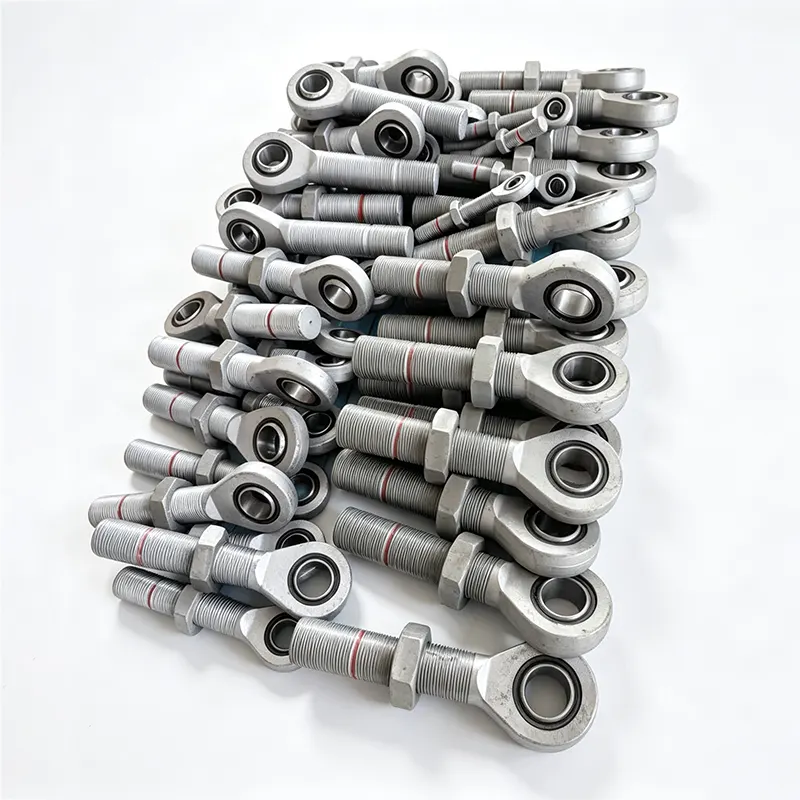

Hüdraulilised tõkked torude piiramiseks

Yangzhou Tianshun on elektritootmis-, naftakeemia- ja tuumarajatistele hüdraulilisi tõkkeseadmeid tarninud alates 2012. aastast. Meie YZN-seeria snubberid tegutsevad enam kui 45 riigis, nende taga on 35 000 m² suurune tehas, üle 100 kvalifitseeritud töötaja ja ISO 9001:2015 järgi sertifitseeritud kvaliteedisüsteem.

Kuidas hüdrauliline snubber kaitseb torustikku

Hüdrauliline snubber on kiirusele tundlik piiraja. Tavalistes töötingimustes põhjustavad soojuspaisumine ja kokkutõmbumine toru aeglase liikumise. Pipe Restraint'i hüdraulilised snubbers järgivad seda liikumist praktiliselt ilma takistuseta, toimides sarnaselt vabalt libiseva toega. Kui toru läbib järsu kiirenduse – veehaamri, kaitseklapi tühjenemise, seismilise aktiivsuse või pumba väljalülitamise tõttu – sulgub sisemine klapp sekundi murdosa jooksul. Sel hetkel muutub snubber peaaegu jäigaks tugipostiks, mis kannab dünaamilise koormuse üle hoone konstruktsioonile või kinnituspunktile ja hoiab ära torude nihkumise, mis muidu võib põhjustada löögikahjustusi, ülepingeid või väsimuse rikkeid.

Kriitiline erinevus on kiiruse lävi. Aeglased liigutused läbivad piiramatult. Kiired liigutused on lukustatud. See võimaldab torusüsteemil säilitada oma paindlikkuse püsivate termiliste tsüklite jaoks, saades samal ajal hetkelise tõkestamise ainult vajaduse korral.

YZN-seeria disain ja omadused

Nähtav asendi indikaator

Selge mehaaniline näidik snubberi korpusel näitab saadaolevat käiguvahemikku mõlemas suunas. Hooldusmeeskonnad saavad seadet lahti ühendamata ühe pilguga kontrollida, kas seade töötab kavandatud sõidu ajal või vajab reguleerimist.

Kompaktne ja sümmeetriline konstruktsioon

Sümmeetriline paigutus lihtsustab paigalduse orientatsiooni ja vähendab vale paigalduse tõenäosust. Selle kompaktne ümbris sobib kitsastesse toruriiulitesse ja ülekoormatud kohtadesse, kuhu ei saa asetada suuremaid vedrusid või jäikaid tugipostisid.

Madal hõõrdumine ja lühike lukustusaeg

Sisemine hõõrdumine on viidud miinimumini tänu täppistöötlusele ja tihendite valikule. Dünaamiline reageerimisaeg, intervall kiire liikumise algusest kuni täieliku lukustumiseni, on äärmiselt lühike. See tagab, et toru nihkumine on tühine enne, kui sulgur haakub, mis on tundlike seadmete (nt turbiiniühendused ja surveanuma düüsid) kaitsmisel ülioluline.

Suur lukustusjõu võime

Lukustatuna suudavad torutõkestamise hüdraulilised sulgurid taluda märkimisväärseid tõmbe- ja survekoormusi ilma järeleandmiseta. Dünaamilise reaktsiooni käigus tekkiv summutusjõud on võrdeline kiiruse sisendiga ja seda saab määrata kuni nõutava arvutusliku koormuseni, mis vastab toru pingeanalüüsi nõuetele.

Tihendi ja kandja ühilduvus

Tihendid on valitud nii, et need sobiksid pikaajaliselt hüdrovedeliku ja taime väliskeskkonnaga. Vedel keskkond, tavaliselt kõrge stabiilsusega silikoonõli, säilitab ühtlase viskoossuse kogu töötemperatuuri vahemikus. Tihendimaterjalid on vananemis- ja lekkimiskindlad, aidates kaasa pika hooldusvaba kasutuseale.

Tehniline ulatus

Kõik väärtused on kohandatud konkreetse torustiku koormusjuhtumi ja projekti nõuetele. Mittestandardsed käigud, koormusnormid ja ühendustüübid valmistatakse vastavalt kliendi joonistele.

Kvaliteedikontroll ja testimine

Iga YZN-i hüdrauliline summuti läbib enne saatmist funktsionaalse vastuvõtutesti. Spetsiaalne katsestend rakendab vaba liikumise kontrollimiseks aeglast tsüklit, seejärel simuleerib kiiret nihkumist, et kinnitada lukustumist ja mõõta sellest tulenevat kandevõimet. Rõhupiiri testitakse ja käigunäidiku toimimine kinnitatakse. Katseandmed säilitatakse ja need saab tarnida koos saadetisega.

Materjali jälgitavus säilitatakse survet sisaldavate osade ja hüdraulikavedeliku jaoks. Tuumarakendustes rakendatakse nõutavaid kvaliteedi tagamise programme, sealhulgas vastavust ASME boilerite ja surveanumate koodeksi III jaotise kohaldatavatele jaotistele ja täiendavatele kliendipõhistele nõuetele. Meie ISO 9001 sertifitseeritud süsteem reguleerib kõiki protseduure alates tooraine kättesaamisest kuni lõppkontrollini.

Üle 70% meie tellimustest pärineb pikaajalistest korduvatest klientidest, kes usaldavad meie tõrkeotsuste järjepidevat toimimist mitmes projektis.

Kui torude piiramiseks kasutatakse hüdraulilisi tõkkeid

YZN-seeria paigaldatakse kriitilistesse torusüsteemidesse, kus termilise paindlikkuse ja hetkelise dünaamilise tõkestamise kombinatsioon on vaieldamatu.

Tuumaelektrijaamad

Peamine auru-, toitevee- ja ohutusega seotud torustik. Snubbers kaitsevad seismiliste sündmuste ja torude purunemise dünaamiliste mõjude eest, võimaldades samal ajal suuri termilisi liikumisi normaalse töö ajal. Täielikud materjali- ja katsedokumentatsiooni paketid on standardsed.

Soojuselektrijaamad

Katla toiteveetorud, auru väljatõmbetorustik ja turbiini möödaviigusüsteemid. Snubbers vähendavad ventiilide tööst tulenevaid mööduvaid koormusi ja takistavad torude piitsutamist.

Naftakeemia ja rafineerimistehased

Protsessi torustik FCCU-s, reformijates ja kompressorjaamades. Snubbers taluvad kahefaasilist voolu tekitatud vibratsiooni ja aeg-ajalt lööklaine, kohandades samal ajal termilisi tsükleid.

Terasetehased ja tööstuslikud gaasisüsteemid

Kuumpuhastusahjud ja hapnikuotsiku torud kogevad kiireid termilisi siirdeid ja vibratsiooni. Hüdraulilised sulgurid säilitavad torude joonduse ilma termilist kasvu piiramata.

Pumba- ja kompressorijaamad

Tühjendustorud, mis on allutatud pulseerimisele või veehaamrile. Snubbers toimivad kiirustundlike piirajatena, vältides äärikute ja tugede pinget.

Korduma kippuvad küsimused

Mille poolest erineb hüdrauliline snubber jäigast tugipostist või vedrutoest?

Jäik tugivarras lukustab toru paigale ja takistab igasugust termilist liikumist, mis võib põhjustada torustikule ja ühendatud seadmetele liigset pinget. Vedrutugi kannab gravitatsioonikoormust, kuid ei piira dünaamilisi jõude. Hüdrauliline snubber täidab mõlemad vajadused: see võimaldab aeglast soojuspaisumist ja vaba kokkutõmbumist, seejärel lukustub millisekundite jooksul, kui toru kiirus ületab eelseadistatud läve. See tagab dünaamilise tõkestamise täpselt siis, kui see on vajalik, ilma termilist paindlikkust kahjustamata.

Mis määrab lukustuskiiruse seadistuse ja kas seda saab reguleerida?

Lukustuskiiruse lävi määratakse vastavalt toru maksimaalsele eeldatavale soojuspaisumiskiirusele ja minimaalsele kiirusele, mis tuleneb dünaamilisest sündmusest, nagu veehaamer või seismiline šokk. Meie insenerid vaatavad läbi projekti torude pingeanalüüsi, et määrata kindlaks väärtus, mis hoiab tõmbetoru normaalse töö ajal vabana, kuid tagab täieliku vaoshoituse ülemineku ajal. Lävi on tehases seadistatud ja katsestendil funktsionaalselt kontrollitud; kui töötingimused muutuvad, saab seadistuse meie rajatises uuesti kalibreerida.

Millist hooldust vajab hüdrauliline snuber oma kasutusea jooksul?

Soovitame perioodiliselt läbi viia funktsionaalseid katseid, et veenduda, et seade liigub aeglase nihke korral endiselt takistuseta ja lukustub kiirel liikumisel õigesti. Elektri- ja protsessijaamades tehakse seda kontrolli tavaliselt iga 3–5 aasta järel või vastavalt jaama hooldusprogrammile. Tihendiala ja käigunäidiku visuaalne kontroll on lihtne. Kui seade vajab korrastamist, pakume tehaseteenust, sealhulgas vedeliku asendamist, tihendi vahetust ja uuesti sertifitseerimist.

Kas YZN-i snubbers taluvad välistingimustes paigaldamist või söövitavat taimekeskkonda?

Jah. Tavaline silinder on kaetud korrosioonikindla kattekihiga, mis sobib enamiku välistingimustes kasutatavate tööstuslike seadetega. Ranniku-, avamere- või keemiliselt agressiivse keskkonna jaoks võime tarnida silindreid roostevabast terasest ning valida kolvivarraste katted ja tihendusmaterjalid spetsiaalselt nendele tingimustele. Anname hea meelega nõu materjali valikul, lähtudes objekti keskkonnast ja temperatuurivahemikust.

Milliseid dokumente esitatakse tuuma- või ohutuse seisukohalt oluliste rakenduste jaoks?

Pakume survet säilitavate komponentide täielikku materjali jälgitavust, sertifitseeritud veski katsearuandeid, hüdraulikavedeliku sertifikaate, funktsionaalsete katsete protokolle ja kehtivatele koodidele vastavuse deklaratsiooni. Kui projekt seda nõuab, vastab dokumentatsioon ASME III jaotisele või teistele tuumastandarditele. Meie kvaliteedisüsteemi auditeeritakse regulaarselt ning saame kohandada täiendavaid kliendiauditeid ja dokumentatsiooninõudeid.

Tehniline tugi ja teenindus

Torukinnitusrakenduse jaoks õige sulguri valimine hõlmab koormusandmeid, eeldatavat soojusliikumist ja lukustuskiiruse läve. Meie insenerid töötavad teie toru pingearuannetega, et kinnitada sobiv suurus ja seadistus. Pühendunud kontohaldurid vastavad päringutele 24 tunni jooksul ja annavad viivitamata tehnilisi soovitusi.

Kohandatud konfiguratsioone – mittestandardset käiku, söövitava keskkonna erimaterjale või tuumaklassi dokumentatsiooni – käsitletakse tavapäraste tellimustena, mitte eranditena. Pärast tarnimist pakume paigaldusjuhiseid ja hooldusnõuandeid, sealhulgas soovitusi perioodiliseks funktsionaalseks testimiseks, et tagada töökindlus kogu kasutusaja jooksul.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² suurune rajatis, Jiangsu, Hiina – eksport enam kui 45 riiki.

Hüdraulilised sulgurid, mis lukustuvad ainult siis, kui toru seda vajab, ja jäävad ülejäänud aja eemale.
