Tuunitud massisiiber

Häälestatud massisummuti, mida sageli nimetatakse TMD-ks või harmooniliseks neelduriks, on sekundaarne massi-vedrusiibri süsteem, mis on kinnitatud konstruktsiooni kõrge vibratsiooni amplituudiga punktis. Selle ülesanne on neutraliseerida resonantsliikumist. Kui tuul, jalakäijate liiklus või masinad erutavad üht konstruktsiooni omasagedustest, võngub TMD vastandlikult, tõmmates mehaanilise energia primaarstruktuurist eemale ja hajutades selle soojusena. Tulemuseks on õõtsumise, kiirenduse ja nihke märgatav vähenemine, mis parandab sõitjate mugavust, kaitseb mittekonstruktsioonielemente ja pikendab väsimuse kestust.

Yangzhou Tianshun tarnib häälestatud massisiibreid hoonete, sildade, tööstuslike korstnate ja peenikeste arhitektuuriliste elementide jaoks. Projekteerimis- ja tootmistöid toetab enam kui kahe aastakümne pikkune summutustehnoloogia kogemus, mis on teostatud ISO 9001 nõuetele vastava kvaliteedijuhtimissüsteemi alusel.

Kuidas need kolm komponenti on struktuuriga häälestatud

TMD töötab, kuna kolm parameetrit – mass, jäikus ja summutus – on kohandatud nii, et need vastaksid peremeesstruktuuri dünaamilistele omadustele.

Massi suurus arvutatakse murdosa sihtvibratsioonirežiimi modaalmassist. Tüüpilised massisuhted jäävad vahemikku 0,5–5% modaalmassist, olenevalt olemasolevast ruumist, nõutavast jõudlusest ja struktuuripiirangutest. Suurem mass vähendab üldiselt suuremat vibratsiooni, kuid annab põrandale või raamile ka täiendava raskusjõu.

Jäikus, mille tagavad tavaliselt keerdvedrud või lehtvedrud, valitakse nii, et TMD loomulik sagedus langeb peaaegu kokku tülika konstruktsioonisagedusega. Mõnikord kasutatakse efektiivse ribalaiuse laiendamiseks väikest tahtlikku nihet. Kui struktuur hakkab resoneerima, võngub TMD mass peaaegu sama sagedusega, kuid faasist väljas, tekitades inertsiaalse jõu, mis surub tagasi konstruktsiooni liikumisele.

Summutav element - sageli viskoosne siiber või pöörisvoolusummuti - juhib TMD enda võnkumise amplituudi ja määrab, kui palju energiat saab tsükli kohta eemaldada. Liiga väike summutus annab terava, kuid kitsa vastuse; liiga palju lukustab massi ja tühistab kasu. Optimaalne summutusaste arvutatakse massisuhte ja soovitud jõudluse põhjal kogu huvipakkuvas sagedusvahemikus.

Kui need kolm parameetrit on õigesti seadistatud, töötab TMD ilma välise toite, ventiilide või juhtsignaalideta. See reageerib automaatselt, kui struktuur satub resonantsi, ja jääb mittekriitilistes tingimustes seisma.

Disaini ja valmistamise lähenemine

Iga meie poolt tarnitav TMD on projektispetsiifiline koost. Alustame struktuuri modaalsest analüüsist – loomulikud sagedused, režiimikujud ja modaalmassid –, mille pakub tavaliselt registreeritud ehitusinsener. Nende andmete põhjal valime massi, arvutame vajaliku vedru jäikuse ja määratleme summutuskarakteristikud, mis tagavad kindlaksmääratud kiirenduse või nihke vähenemise.

Masskorpus on tavaliselt valmistatud terasplaatidest, mis on poltidega või keevitatud kompaktplokiks. Vedrud tellitakse spetsialiseeritud tootjatelt täpselt nõutava kiiruse ja väsimuse pikkusega. Summutamist saab saavutada vedelate viskoossete elementide, viskoelastsete patjade või magnetiliste pöörisvoolusüsteemide abil, olenevalt käigust, kasutusajast ja hoolduseelistustest. Kõik komponendid on kokku pandud ja joondatud jäigasse tugiraami, mis seejärel kinnitatakse konstruktsiooni külge.

Kandeosade osas säilitatakse materjali jälgitavus ning dokumentatsioonipaketis on vedrusertifikaadid. Enne saatmist kontrollime kokkupandud TMD loomulikku sagedust ja summutussuhet katseseadmel. Koos tootega tarnitakse aruanne, mis kinnitab, et seade vastab disainieesmärkidele.

Tehniline ulatus

Väga madala sagedusega rakenduste jaoks, nagu kõrged korstnad või vaatetornid, saab tarnida pendli tüüpi TMD-sid, kus gravitatsiooni taastav jõud tagab vajaliku jäikuse.

Kus häälestatud massisiibritel on mõõdetav erinevus

Sillad ja püloonid

Pikaajalised jalgsillad ja maanteesillad on vastuvõtlikud jalakäijate poolt põhjustatud külgsuunalisele kõikumisele ja tuule tekitatud vibratsioonile. Teki alla või pülooni sisse paigaldatud TMD vähendab kiirenduse tasemeni, mis tundub mugav ja hoiab ära kaablite ja liigeste väsimuse.

Kõrged saledad struktuurid

Korstnad, teletornid ja vaatetornid kogevad pööriste levikut ja tuuleiilide tekitatud külgtuule vibratsiooni. Kriitilise režiimi ülaosas või anti-sõlme lähedal asuv TMD vähendab amplituudi ja kaitseb struktuurset kesta.

Jalakäijate konstruktsioonid

Kõndimisest, jooksmisest või rütmilisest rahvahulga liikumisest erutatud treppe, saalide rõdusid ja jalgsillasid saab TMD-ga häälestada. Mass, vedrud ja siiber on sageli peidetud kõnnitee alla või vahelae sisse.

Tööstushooned ja seadmete platvormid

Ventilaatorid, kompressorid, tsentrifuugid ja muud pöörlevad masinad tekitavad teadaolevatel sagedustel püsivat vibratsiooni. Amortisaatori häälestamine vastavalt seadme töökiirusele või põranda resonantssagedusele hoiab ära vibratsiooni levimise külgnevatele aladele ning vähendab toruühenduste ja elektrikilpide hooldust.

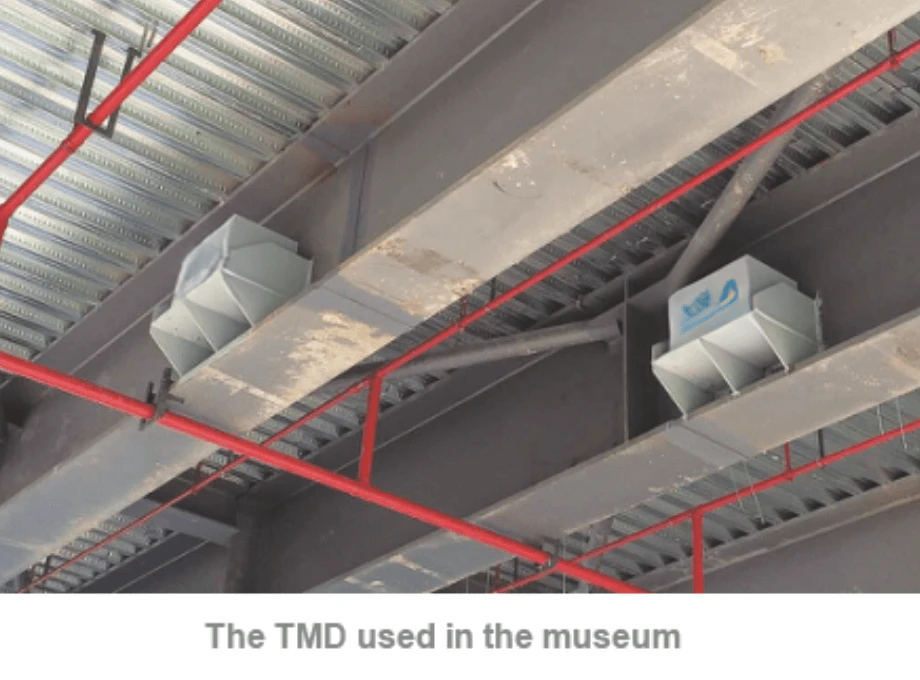

Hoone põrandad suurte lahtiste avadega

Madala loomuliku sagedusega kontoripõrandad, spordisaalid ja kontserdisaalid võivad tunduda kopsakas, kui rahvahulk liigub rütmis. Lae tühjusesse või tõstetud põranda alla paigaldatud TMD summutab liikumist arhitektuurset paigutust muutmata.

Korduma kippuvad küsimused

Kuidas määrata TMD jaoks õige suurus ja häälestus?

Konstruktsiooniinsener esitab modaalanalüüsi tulemused: loomulikud sagedused, režiimi kujud ja modaalmassid. Seejärel arvutame väljakujunenud häälestusvalemite abil massi, jäikuse ja summutuse. Kui sisseehitatud sageduste kontrollimiseks on vaja välimõõtmiskampaaniat, saame seda protsessi toetada ja TMD-d enne lõplikku kasutuselevõttu peenhäälestada.

Kas TMD võib töötada mitme vibratsioonirežiimi korral?

Üks TMD on häälestatud ühele kindlale sagedusele. Kui juhtimist vajavad mitu režiimi, saab installida mitu TMD-d, millest igaüks sihib erinevat sagedust. Teise võimalusena võib väiksemate TMD-de hajutatud massiiv katta laiemat sagedusriba.

Kas TMD vajab hooldust?

Mehaanilisi komponente, nagu vedrud ja laagrid, tuleks korrapäraste ajavahemike järel visuaalselt kontrollida ning loomulikku sagedust saab perioodiliselt kontrollida kaasaskantavate kiirendusmõõturite abil. Summutavad elemendid, eriti kui need on tihendatud vedelikusiibrid, on tavaliselt oma kavandatud eluea jooksul hooldusvabad. Iga tarnega anname ülevaatusgraafiku.

Kas TMD lisamine mõjutab hoone staatilist koormust?

Jah, TMD lisab kontsentreeritud tühikoormust, mis on võrdne selle massiga. Ehitusinsener peab seda põranda või karkassi projekteerimisel arvesse võtma. Pakume täpset kaalu, jalajälge ja kinnitusdetailid juba projekteerimisprotsessi alguses, et vajadusel saaks lisada kohalikku tugevdust.

Mis on kohandatud TMD tüüpiline tarneaeg?

Juhtimisajad sõltuvad massi suurusest ja siibri tüübist. Võrdluseks võib öelda, et standardset TMD-d vahemikus 500 kg kuni 5000 kg saab ehitada ja testida kümne kuni neljateistkümne nädalaga. Suuremate või ulatuslikku kvalifikatsiooni testimist nõudvate üksuste puhul võib kuluda kauem aega, mille kinnitame pakkumise etapis.

Töötamine Tianshuniga

Saatke meile oma modaalandmed või vibratsiooniprobleemi kirjeldus ja rakendusinsener vastab tööpäeva jooksul esialgse TMD konfiguratsiooni ja jõudluse hinnanguga. Teeme koostööd projektimeeskonnaga, et viia lõpule massigeomeetria, vedru paigutus ja summutustüüp, et siiber sobiks vaba ruumi ja vastaks jõudlusspetsifikatsioonidele. Kohandatud viimistlus, ilmastikukindlad korpused ja kaugseireseadmed kuuluvad kõik meie standardvarustusse.

Meie tootmise verstapostidest teatatakse avalikult ja me esitame lõpliku katsearuande, mis kinnitab sisseehitatud häälestusparameetreid. Pärast tarnimist oleme saadaval kasutuselevõtu toe ja pikaajalise hoolduse nõustamiseks.

Häälestatud massiamortisaatorid, mis liiguvad vastu liikumist, rahustades konstruktsiooni, vajamata ühtki vatti välist võimsust.
