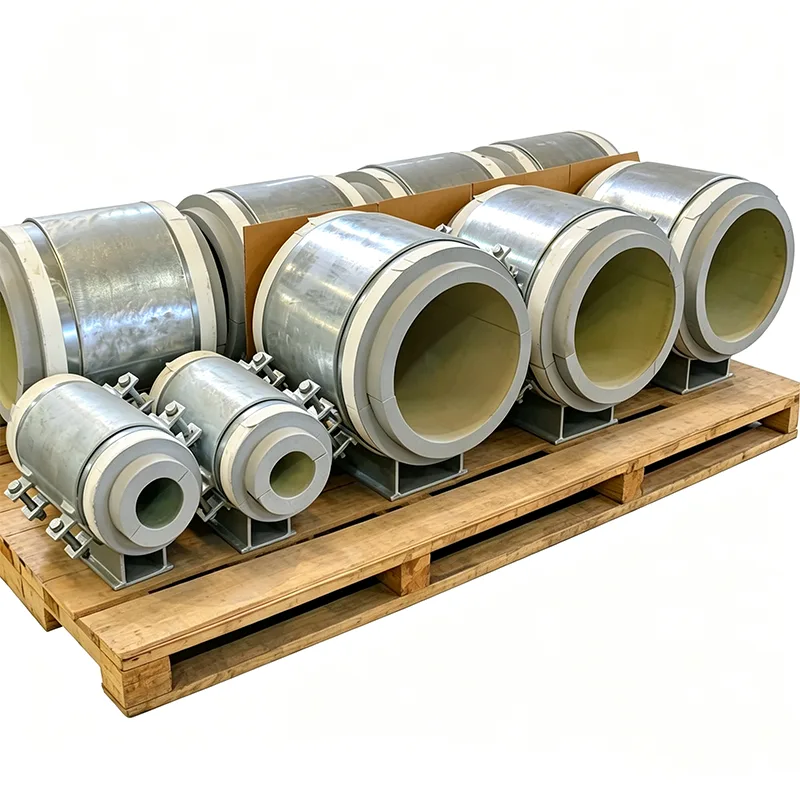

Eelisoleeritud torude tugi

Toru, mis paisub ja tõmbub kokku temperatuurimuutuste mõjul, peab oma tugedel liikuma. Toru, mis peab jääma isolatsiooniks, vajab katkematut soojusümbrist. Mõlema nõude täitmine samas tugipunktis tähendab tavaliselt eraldi liugplaadi paigaldamist ja seejärel selle ümbert isolatsiooni lõikamist kohapeal – see jada jätab ruumi nihkele, kokkusurutud isolatsioonile ja ebausaldusväärsele aurutihendile. Eelisoleeritud torude liugtugi lahendab selle, integreerides libisemismehhanismi ja isolatsiooniploki üheks tehases kokkupandud üksuseks, mis saabub kohapeale toru ja külgneva isolatsiooni vastuvõtmiseks.

Oleme neid integreeritud liugtugesid tootnud oma Yangzhou tehases alates 2012. aastast auruliinide, jahutusveevõrkude ja krüogeensete ülekandetorude jaoks enam kui 45 riigis. Iga koost on konstrueeritud nii, et toru liigub vabalt, isolatsioon jääb terveks ja tugiteras püsib ohutul temperatuuril.

Kuidas libisemis- ja isolatsioonifunktsioonid koos töötavad

Tugikorpus sisaldab jäika, suure tihedusega isolatsiooniplokki, mis kannab toru koormuse sadulast alla alusplaadile. Ükski metall ei puuduta metalli läbi koormustee: isolatsioon ise toimib termilise katkestusena. Isolatsiooniploki all on valmistamise ajal täpselt paigutatud madala hõõrdumisega liugpaar.

Ülemine liugkomponent on poleeritud roostevabast terasest leht, mis on liimitud isolatsiooniploki alumisele küljele või vahepealsele koormusjaotusplaadile.

Alumine liugkomponent on PTFE või grafiidiga immutatud padi, mis on kinnitatud terasest alusplaadi ülaossa.

Kogu liuguri liides on ümbritsetud tugikorpuse sees, kaitstuna ehitustolmu, tuule poolt puhutud liiva ja niiskuse eest, mis võib aja jooksul suurendada hõõrdumist või põhjustada korrosiooni.

Slaidi pindala ja käigupikkus arvutatakse teie toru pingeanalüüsi andmete põhjal. Lisame maksimaalsest eeldatavast nihkest suurema varu, nii et isegi ebatavaline mööduv ei lükka tuge välja selle kavandatud ulatuse.

Isolatsioon, mis toimib teie töötemperatuuril

Isolatsiooniploki materjal valitakse teie liini konkreetsete soojustingimuste jaoks, mitte ei valita ühest ühest materjalist. Meie standardsed materjalivalikud hõlmavad järgmist:

Kõrge tihedusega PIR (polüisotsüanuraat): jahutatud vee, soolvee ja külmteenuste jaoks kuni -50 °C.

Rakuklaas: krüogeenseks kasutamiseks kuni -196°C, kus niiskuse läbilaskvus on kriitiline.

Kaltsiumsilikaat: aurule, kuumale õlile ja protsessiliinidele kuni 650°C.

Perliidipõhised või mikropoorsed plaadid: rakenduste jaoks, mis nõuavad väga madalat soojusjuhtivust äärmuslikel temperatuuridel.

Iga plokk on töödeldud nii, et see vastaks projekti jaoks ette nähtud toru läbimõõdule ja isolatsiooni paksusele. Selle survetugevust kontrollitakse kogu hüdrotesti koormuse, mitte ainult töökaalu suhtes, et vältida muljumist kasutuselevõtu ajal.

Aurutõke, mis ei katke

Metallist jalatsi korpus on valmistatud integreeritud tihendusäärikuga. Kui töökoha meeskond paigaldab toru isolatsiooni ja väliskatte, viivad nad aurutõkke otse selle ääriku külge ja tihendavad selle liimi või teibiga. Tulemuseks on pidev, kontrollitav ümbrik, mis läheb otse läbi tugikoha – ilma tühikuteta, käsitsi lõigatud plaastriteta ega ainult kohapeal kantavate mastiksite kasutamiseta.

Dokumentatsioon ja usaldusväärsus

Iga eelisoleeritud liugkanduriga on kaasas täielik dokumentatsioon:

EN 10204 tüüp 3.1 sertifikaadid kõikidele terasdetailidele.

Isolatsioonimaterjalide andmelehed soojusjuhtivuse ja survetugevuse väärtustega projekteerimistemperatuuril.

Liugplaadi hõõrdeteguri sertifikaadid, kontrollitud laboratoorsete testidega.

Mõõtmete aruanded, mis kinnitavad liikumisulatust, ploki paksust ja alusplaadi mõõtmeid.

Ühised rakendused

Auru- ja kondensaaditoruriiulid elektrijaamades ja tööstusrajatistes.

Jahutusvee- ja kaugjahutusliinid, kus liugtoed on paigutatud pikkadele sirgetele radadele.

Krüogeensete torude galeriid, kus termiline kokkutõmbumine nõuab usaldusväärset ja madala hõõrdumisega liugpinda.

Iga isoleeritud torusüsteem, kus kohapeal kokkupandud liugplaadid aeglustaks isolatsiooni paigaldamist ja tekitaks kontrolliraskusi.

Miks Tianshun?

Liugtugi, mis seob või purustab selle isolatsiooni pärast mõnda termotsüklit, ei ole liugutugi – see on tulevane remonditellimus. Meie tehases integreeritud lähenemine välistab põllumontaaži varieeruvuse ja tagab, et libisevad pinnad on joondatud, isolatsiooniplokk on täielikult toestatud ja objekti meeskond saab aurutõkke puhtalt teostada. Üle 70% korduva äri- ja inseneritoega, mis algab teie isomeetriast, tarnime toote, mis toimib prognoositavalt esimesest soojendamisest kuni viimaseni.

KKK

K: Kas liugpinda saab asendada, kui see kulub?

V: Liugpinnad on suletud ja ühendatud tehasekoostu sees, seega ei ole väljavahetamine otstarbekas. Meie kasutatavad materjalid on hinnatud aastakümnete pikkuseks liikumiseks kavandatud koormustel ja me esitame hõõrdetestide andmed iga tellimusega.

K: Milline temperatuurivahemik on kaetud?

V: -196°C (klaasklaas) kuni +650°C (kaltsiumsilikaat). Kõrgemaid temperatuure saab kasutada spetsiaalsete materjalidega – võtke ühendust meie insenerimeeskonnaga.

K: Kuidas peatada isolatsiooniploki libisemine?

V: Liugtasand asub isolatsiooniploki all ja jäik koormuse jaotusplaat eraldab need kaks. Isolatsioonil on ainult survekoormus; libisemisjõud kanduvad otse metallpindade vahel.

K: Kas ma saan hankida liugtoe, mis juhib toru ka külgsuunas?

V: Jah. Saame tugikorpusele lisada integreeritud juhtplaadid, mis võimaldavad aksiaalset liikumist, piirates samal ajal külgmist nihet.
