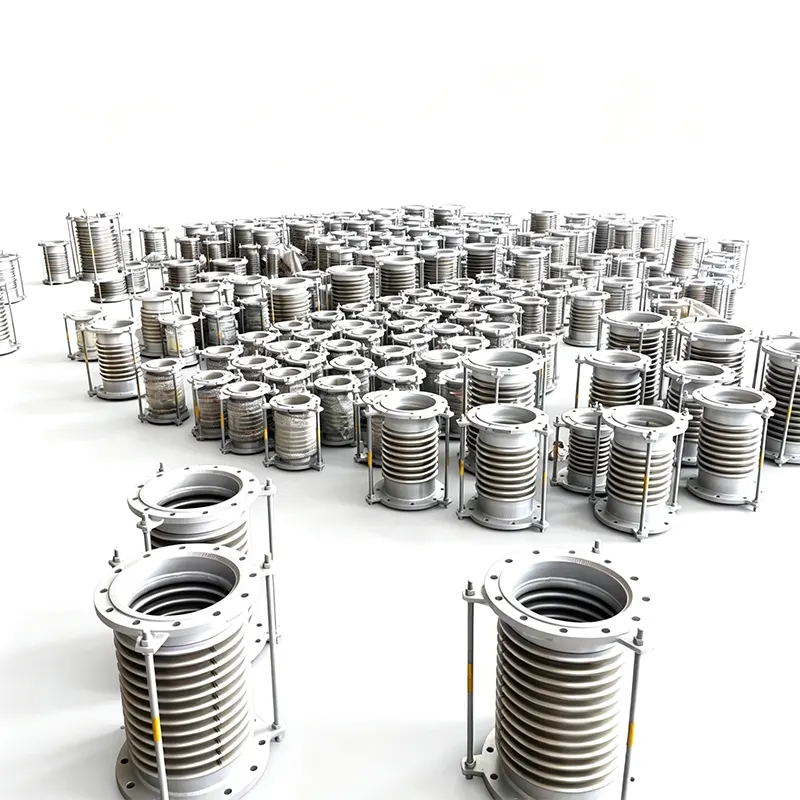

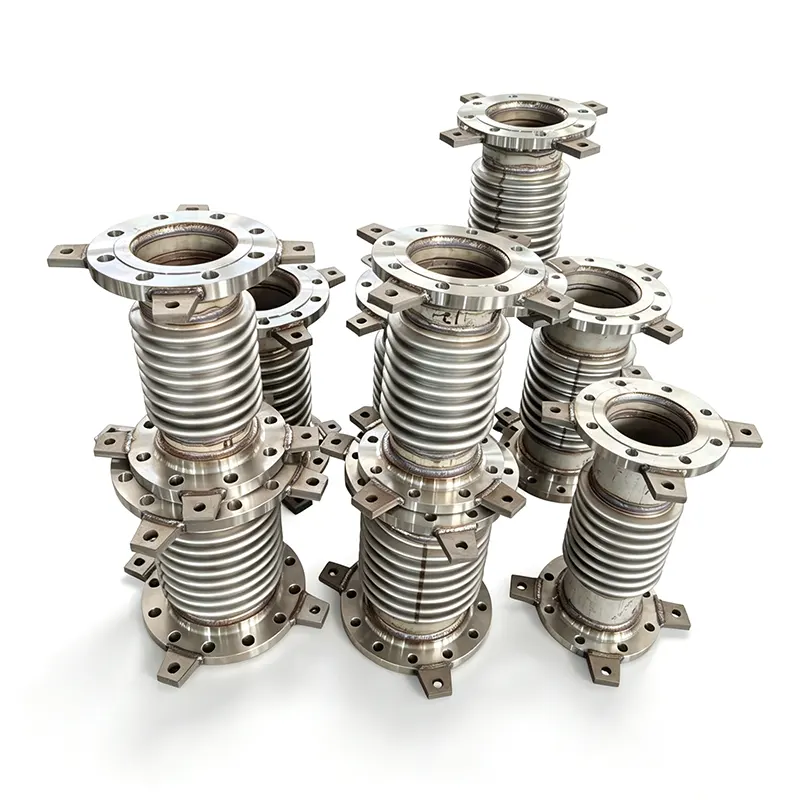

Metallist lõõtsa paisumisvuuk

Yangzhou Tianshun on metallist lõõtsade paisumisvuuke tootnud alates 2012. aastast. 14-aastase keskendunud kogemuse ja 35 000 m² suuruse tehasega, kus töötab üle 100 kvalifitseeritud töötaja, tarnime standard- ja täielikult kohandatud disainilahendusi rohkem kui 45 riiki. Meie paisumisvuugid on ehitatud vastavalt EJMA standarditele ja neid toetab iga seadme materjali jälgitavus, 100% mittepurustav testimine ja hüdrostaatilise kindluse testimine.

Miks usaldusväärsus läheb kujundusse, mitte ainult brošüüri?

Väsimuse eluiga on arvutatud, mitte eeldatud

Tsükli eluiga määratakse vastavalt EJMA juhistele tegeliku tööpiirkonna jaoks, mis hõlmab samaaegselt aksiaalseid, külgmisi ja nurkseid liikumisi. Standardseid konstruktsioone kontrollitakse 1000, 3000 või 5000 täistsükli jaoks, tagades, et liigend toimib ootuspäraselt kõigi termiliste tsüklite jooksul, mitte ainult paberil.

Materjali terviklikkus, mida toetab paberimajandus

Igal lõõtsamaterjali kuumusel – SS304, SS316L, SS321, Inconel 625 või Hastelloy – on kaasas täisveski sertifikaadid ja jälgitavuse kirjed. Söövitavate teenuste jaoks, nagu FCCU katalüsaatoriliinid või keemiline ülekanne, soovitame ja varuda kõrge niklisisaldusega sulameid, mis on vastupidavad kloriidi pingekorrosioonipragunemisele.

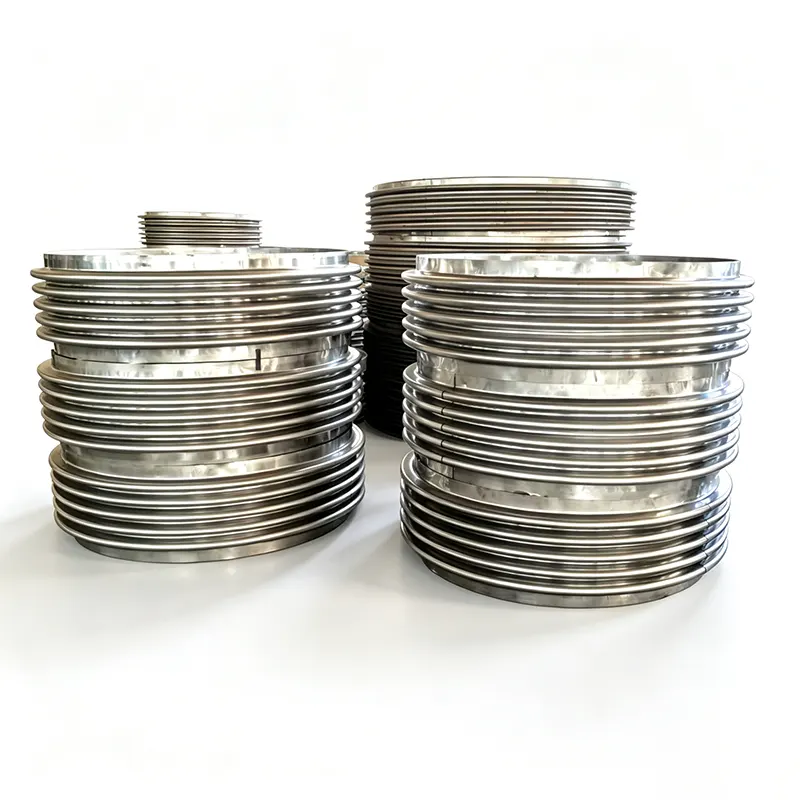

Mitmekihiline konstruktsioon sisseehitatud märgutulega

Kui surve või ohutus seda nõuab, kasutame ühekihilise asemel mitmekihilist lõõtsa. Kihiline struktuur lisab tugevust, säilitab paindlikkuse ja lisab ohutuse koondamise: kui sisemine kiht peaks kunagi perforeerima, hoiab välimine kiht ajutiselt survet, kuni leke tuvastatakse märgutule ava kaudu – ettearvatav hooldus planeerimata seiskamise asemel.

Keevisõmblused, mis läbivad 100% NDT

Lõõtsa piki- ja ümbermõõduõmblused, samuti kinnituskeevised läbivad 100% radiograafilise (RT) või läbitungiva (PT) uuringu. Meie ettevõttesisesed keevitajad järgivad kvalifitseeritud protseduure ja enne tarnimist testitakse iga seadet hüdrostaatiliselt 1,5-kordsel kavandatud rõhul. Proovide võtmine puudub – iga liigend lahkub tehasest koos oma katsearuandega.

Stabiilsus vingerdamise ja resonantsi vastu

Kolonni kõverdumist ja tasapinnalist paindumist takistavad õigesti arvutatud ruutkeskmise rõhupinge ja tõestatud vingerdamisvastased omadused. Sisemiselt vähendavad vooluvooderdised turbulentsi, erosiooni ja voolust põhjustatud vibratsiooni; väliskatted või kinnitusvardad on loodud kaitsma lõõtsaelementi ja juhtliikumist – mitte lihtsalt lisatuna standardtarvikuna, vaid need on määratud konkreetse teenuse jaoks.

Tehniline ulatus

Torude koormustele sobitatud tüübid, mitte ainult kataloogikoodid

Aksiaalsed lõõtsade paisumisvuugid – otsejooksuks soojuspaisumiseks, kus ankrud ja juhikud saavad hakkama survejõuga.

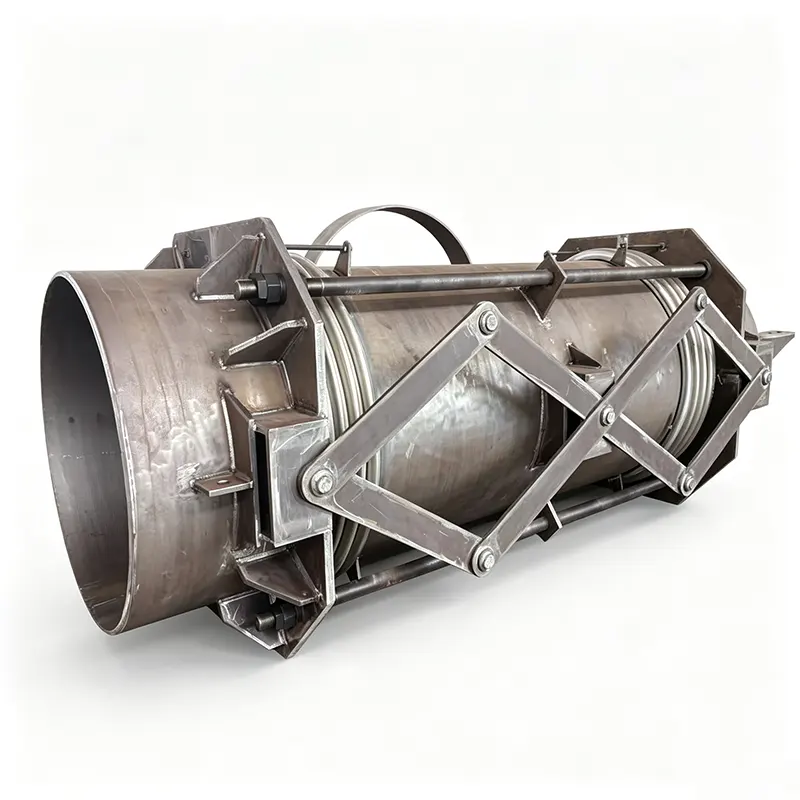

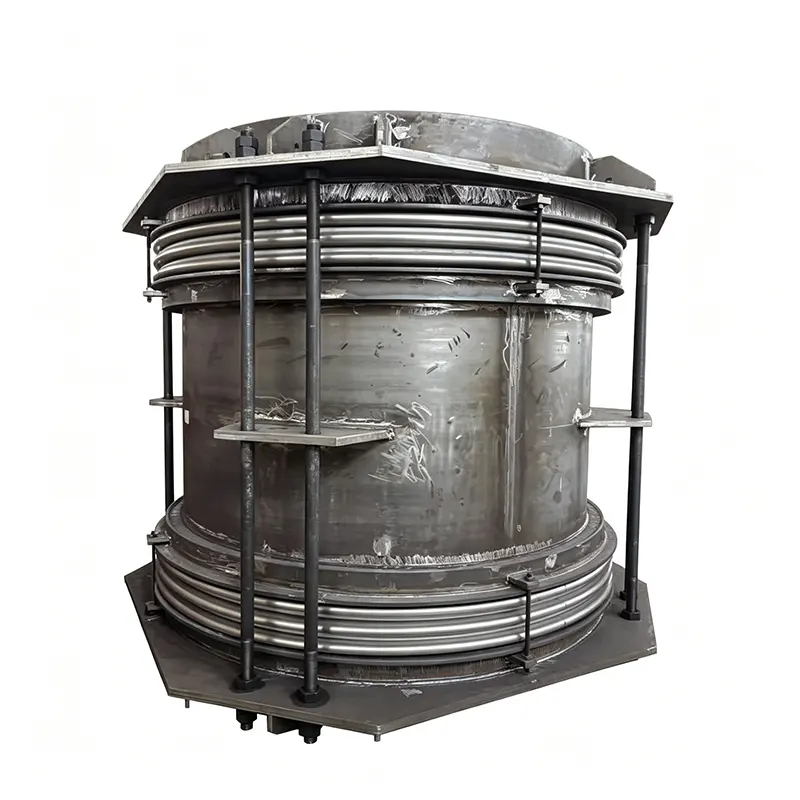

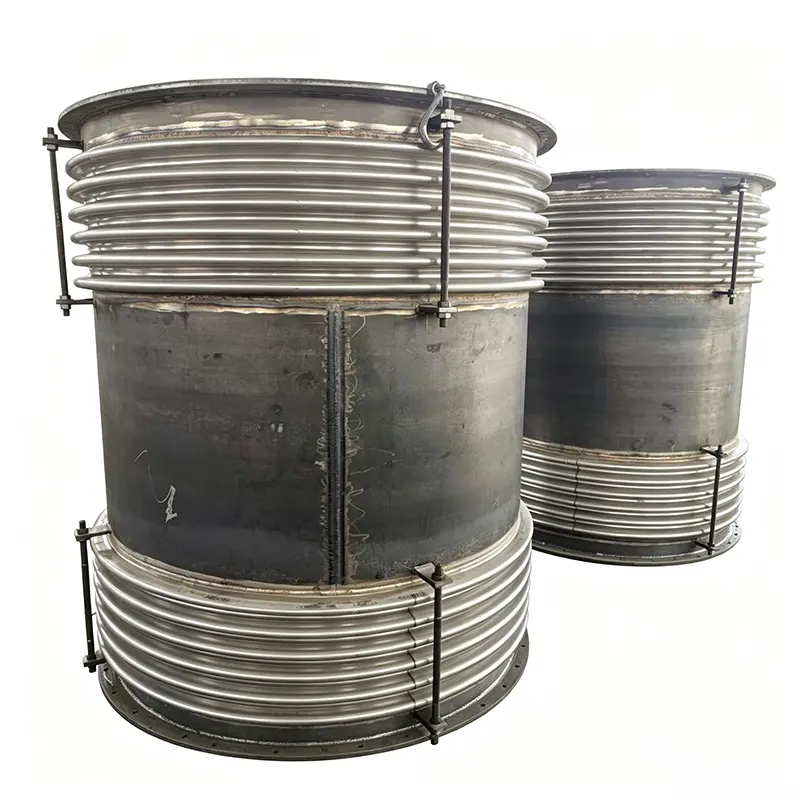

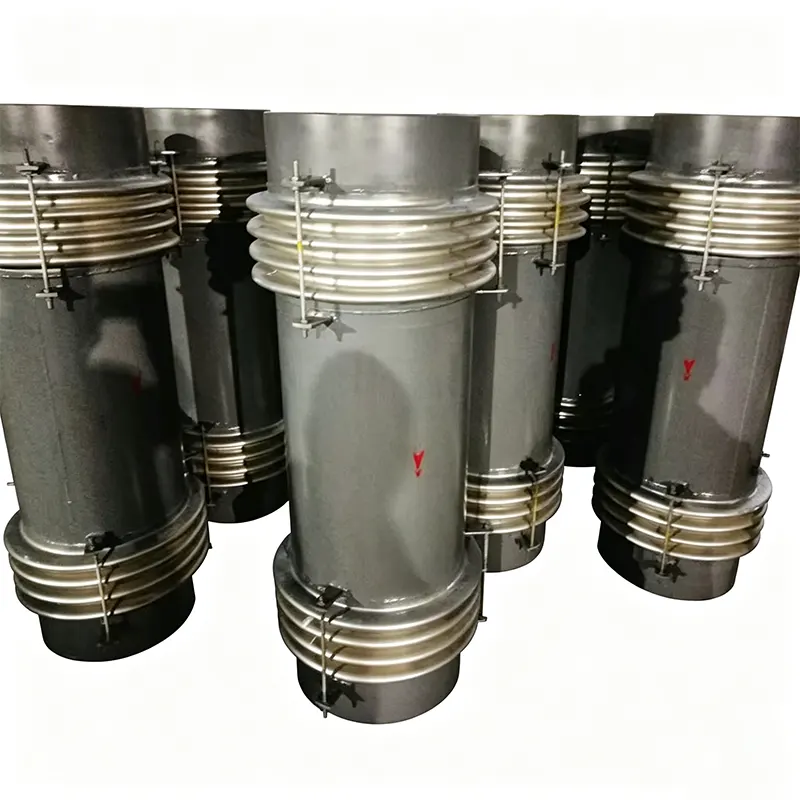

Universaalsed paisumisvuugid (seotud) – neelavad suuri külgmisi ja nurkseid liigutusi tõukevarrastega, mis võtavad survejõu; kasutatakse laialdaselt pumbaruumides kogu Kagu-Aasias pumba korpuste kaitsmiseks.

Hingedega lõõtsaühendused – piiravad liikumist ühe nurktasandiga, mis on ideaalne z-kujulise torujala paisumise neelamiseks, piirates samal ajal survejõudu.

Gimbali paisumisvuugid – võimaldavad nurgelist liikumist mitmel tasapinnal, sageli paarituna komplektidena, et absorbeerida keerulisi torusüsteemi liikumisi.

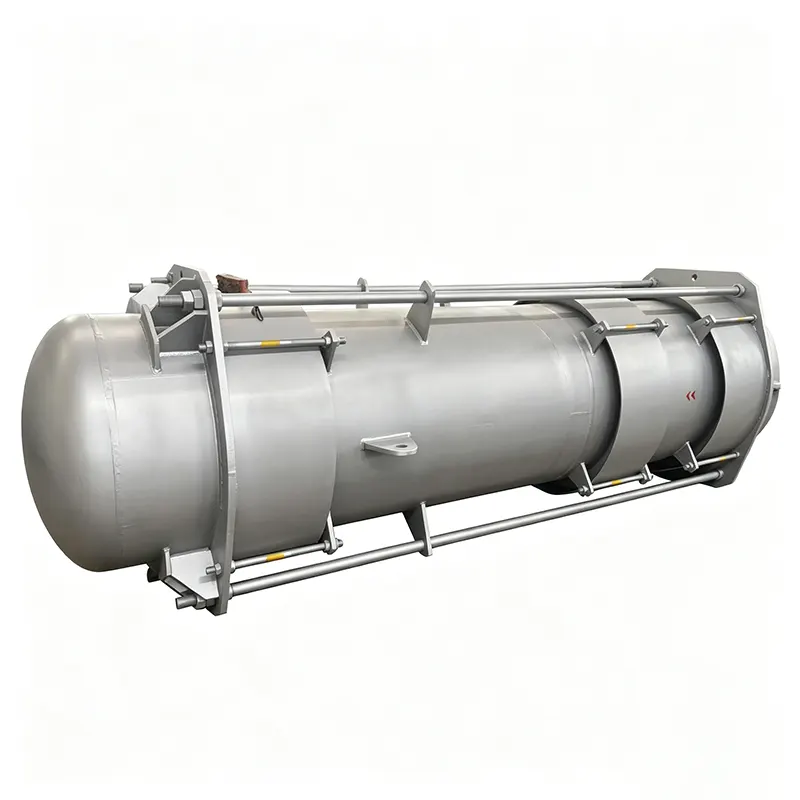

Rõhuga tasakaalustatud paisumisvuugid – kõrvaldavad ühendatud seadmete, näiteks turbiinide ja soojusvahetite survejõu, mis on kriitiline, kui lõõtsa tõukejõudu ei saa ankrutele üle kanda.

Välisrõhuga lõõts – kasutatakse seal, kus on vaja suurt aksiaalset kokkusurumist või kus lõõtsa tuleb kaitsta väliste kahjustuste ja turbulentse voolu eest.

Igale tüübile on konfigureeritud rakenduse jaoks õige sisemine hülss, välimine kate ja juhised – ei tarnita palja lõõtsana, välja arvatud juhul, kui see on selgesõnaliselt nõutud.

Kus nad töötavad ja kuidas materjalivalikud protsessi järgivad

Elektritootmine – turbiini heitgaasid, katla söepulbri kanalid, kaugkütte tsirkulatsiooniliinid. Suured läbimõõdud, kõrged temperatuurid, kombineeritud liigutused. Inconel 625 või SS321 on tüüpilised temperatuuri- ja väsimuskindluse jaoks.

Rafineerimistehased ja naftakeemiatehased – FCCU, soojusvahetirongid, õliülekandetorustik. Korrosioonikindlad sulamid nagu Inconel 625 või Hastelloy valitakse väävlisisalduse, kloriidide ja töötemperatuuri alusel.

Kaugküte ja HVAC – aurutrassid, jahutusvee kontuurid. Rõhk tõestatud aksiaaltsükli elueale; Levinud on välise kaitsekattega süsinikteras ja SS304 lõõtsad.

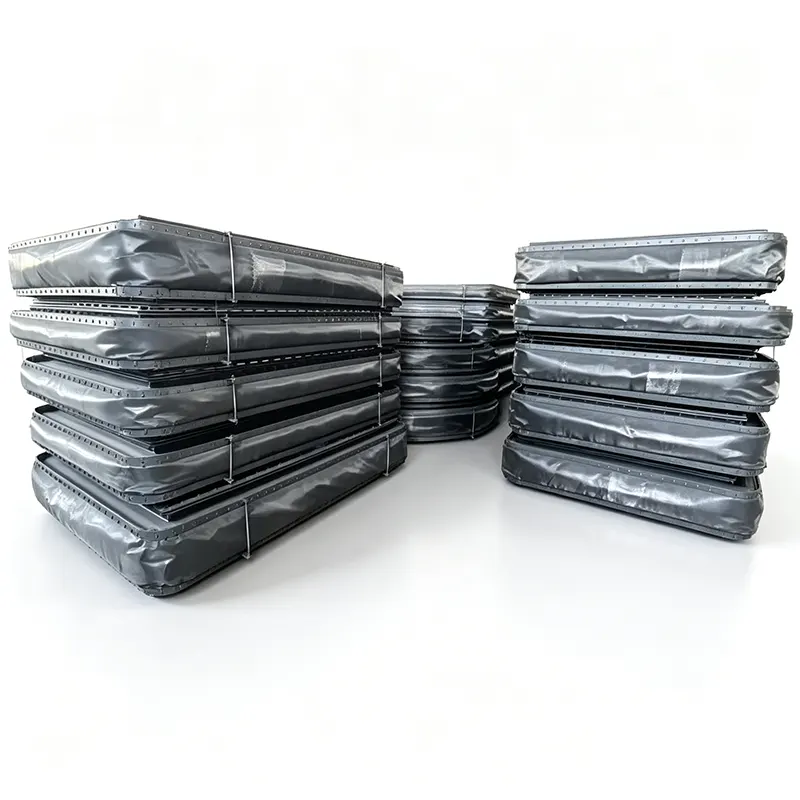

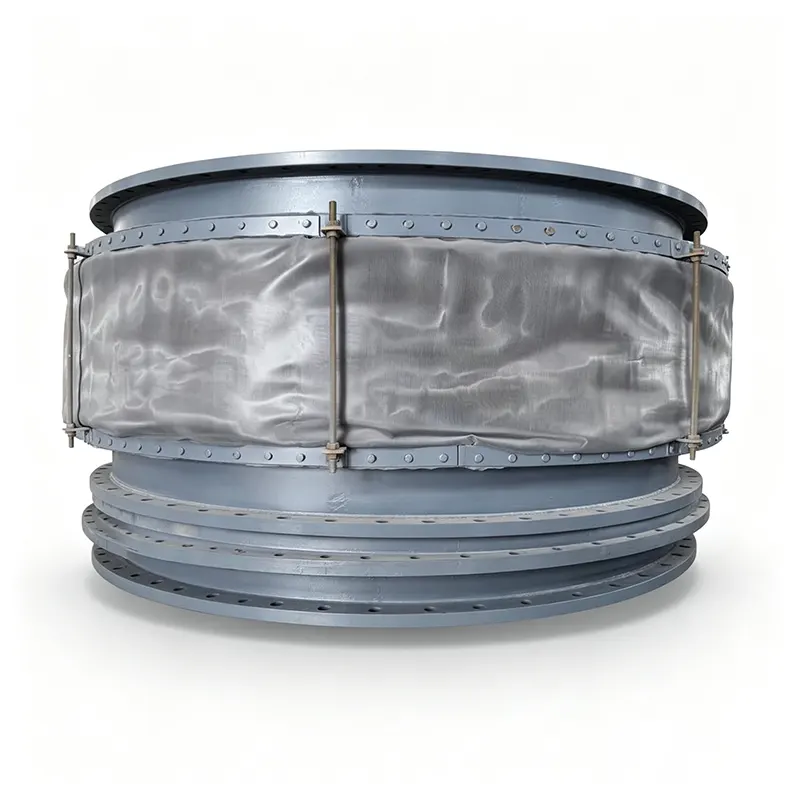

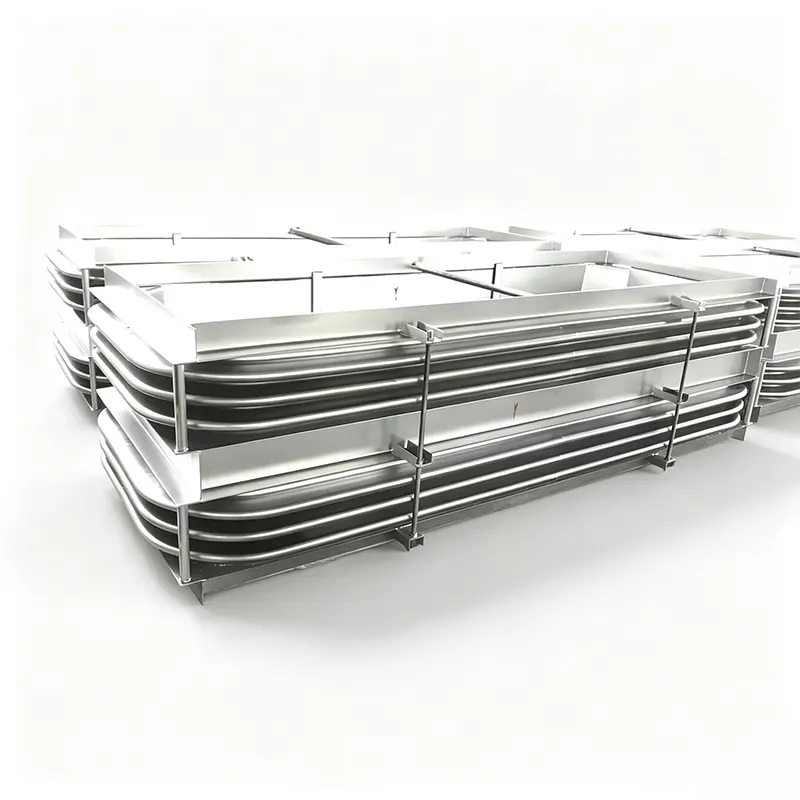

Terasetehased ja metallurgilised protsessid – kuumpuhastusahjud, koksisüsteemid, tolmueemalduskanalid. Kui töötemperatuur ületab 800 °C, anname nõu, kas saab konstrueerida sisevoodriga metallist lõõtsa või on sobivam alternatiivne kompensatsioon, näiteks tulekindla voodriga ristkülikukujulised üksused. Aus insenerijuhend, mitte sundmüük.

Veepuhastus- ja pumbajaamad – pumba väljalaske vibratsiooniisolatsioon, kaugvee ülekandmine. Seotud paisumisvuugid piiravad survet ja takistavad selle ülekandumist pumba äärikutele ja betoonist tõukeplokkidele.

Sertifikaadid ja korduvad tõendid

Meie kvaliteedisüsteem on sertifitseeritud ISO 9001:2015 järgi. Tooted vastavad CE-märgistuse nõuetele, kui see on asjakohane, ja disainilahendusi saab kontrollida vastavalt ASME või API standarditele, kui need on ette nähtud. Parim tõend on aga korduv äri: üle 70% meie tellimustest tuleb pikaajalistelt partneritelt, kes tellivad uuesti, kuna toote toimivus vastab andmelehtedele.

Kuidas Tianshuniga töötamine välja näeb

Suhtlete pühendunud kontohalduriga, kes mõistab toodet tehniliselt, mitte ainult äriliselt.

Päringutele saadakse sisuline vastus 24 tunni jooksul, sealhulgas esialgsed valikunõuanded, kui jagate põhilisi tööandmeid.

Insenerimeeskond pakub materjalisoovitusi, liikumisarvutusi ja paigaldusjuhiseid.

Kohandatud disainilahendusi – alates mittestandardsetest läbimõõtudest kuni eksootiliste materjalide kombinatsioonideni – käsitletakse rutiinselt, mitte eranditena.

Tootmise ajakava on läbipaistev; õigeaegne saatmine on norm.

Müügijärgne tugi sisaldab paigaldusjärelevalvet ja hoolduskonsultatsiooni kogu vuugi eluea jooksul.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² suurune rajatis, Jiangsu, Hiina – tarnimine enam kui 45 riiki.

Me ei müü ainult paisumisvuuke. Me veendume, et need töötavad teie süsteemis õigesti.
