Keemiatehase vedrutugi

Keemiatehaste torujuhtmesüsteemid töötavad karmides tingimustes, mis hõlmavad söövitavat keskkonda, vaheldumisi kõrgeid ja madalaid temperatuure, tule- ja plahvatusohtlikku keskkonda, samuti rangeid ohutusnõudeid. Tavalised vedrutoed on sellistes rasketes töötingimustes altid korrosioonile, väsimusmurdele ja jõudluse halvenemisele, mis võib põhjustada torustiku lekkeid, seadmete kahjustusi ja isegi ohutusõnnetusi. Spetsiaalselt nende nõudlike töötingimuste jaoks välja töötatud keemiatehase vedrutugi on spetsiaalne tugitoode, mis suudab pikaajaliselt stabiilselt töötada keerukates keemilistes keskkondades.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

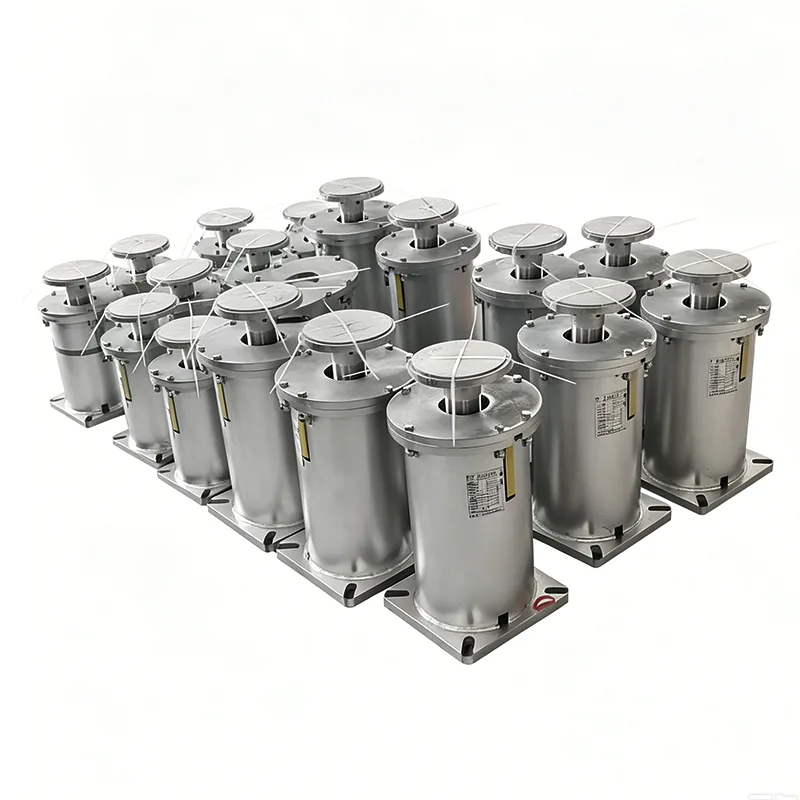

Chemical Plant Spring Support on spetsiaalselt konstrueeritud elastne torutugi, mis on mõeldud eranditult keemiatööstusele. See kannab peamiselt torujuhtme tühimassi, kompenseerib soojuspaisumisest ja kokkutõmbumisest põhjustatud nihkumist ning isoleerib protsessiseadmetelt leviva vibratsiooni.

14-aastase kogemusega keemiliste torude tugisüsteemide projekteerimisel ja tootmisel on Yangzhou Tianshun Pipeline tarninud tooteid enam kui 200 keemiaprojektile üle kogu maailma, sealhulgas suuremahulistele rafineerimis- ja keemiaintegratsioonibaasidele, peenkeemiaparkidele ja farmaatsiatehastele.

Suunatud disainifunktsioonid

▶  Suurepärane korrosioonikindlus: kasutab spetsiaalseid materjale ja mitmekihilisi korrosioonivastaseid töötlusi, et taluda hapete, leeliste, soolade ja muude söövitavate ainete erosiooni.

▶  Plahvatuskindel struktuur: kõik komponendid vastavad keemilistele plahvatuskindlatele standarditele, ilma sädemete tekke ohuta.

▶  Suurepärane tihendusvõime: varustatud täielikult suletud kaitsekorpusega, et vältida söövitavate gaaside ja vedelike sattumist vedrusõlme.

▶  Lai temperatuuri kohandatavus: töötab usaldusväärselt laias temperatuurivahemikus -196 ℃ kuni +550 ℃.

▶  Kõrge koormuse täpsus: täpselt kalibreeritud enne tarnimist, koormuse kõrvalekalle on reguleeritud ±5% piires.

▶  Hooldusvaba disain: lihtne ja vastupidav konstruktsioon ei vaja tavapärastes töötingimustes regulaarset hooldust.

Toimivuse võrdlus tavapäraste vedrutugedega

Standardsed tehnilised parameetrid

Tüüpilised rakendusestsenaariumid

Keemiatehase vedrutugi kasutatakse laialdaselt mitmesugustes keemiaettevõtete torujuhtmesüsteemides:

Torustikud hapete, leeliste, soolade ja muude söövitavate ainete transportimiseks

Kõrgtemperatuurilised ja kõrgsurveprotsesside torustikud

Krüogeensed vedelikutorustikud (vedel hapnik, vedel lämmastik, vedel ammoniaak)

Tule- ja plahvatusohtlike ainete (bensiin, diisel, maagaas) torujuhtmed

Ühendustorustikud reaktorite, soojusvahetite, tornide ja muude protsessiseadmete jaoks

Reovee ja heitgaaside puhastustorud

Tootmine ja kvaliteedikontroll

Oleme ehitanud spetsiaalsed tootmisliinid keemilise kvaliteediga toodete jaoks. Kõik keemiatehase vedrutoed on valmistatud rangelt kooskõlas keemiatööstuse kõrgeimate standarditega:

Kõik tooted läbivad enne tarnimist põhjaliku ettevõttesisese testimise.

Ettevõttesisene testimine hõlmab: mõõtmete ja visuaalset kontrolli, PMI (positiivse materjali identifitseerimine), kõvaduse testimist, MT/PT mittepurustavat testimist (vajadusel), vedrukoormuse testimist (koormus-nihke kõveratega) ja katte paksuse mõõtmist.

Tehase testimise aruanded (FTR) ja materjali testimise aruanded (MTR) on saadaval.

Ettevõttesisene testimine ei ole ILAC-i poolt akrediteeritud kolmanda osapoole testimine. Eraldi valikulise teenusena on saadaval kolmanda osapoole kontrollitud või laboratoorsed testid.

Valikulised kolmanda osapoole kontrolliteenused (eraldi tsiteeritud):

1. Materjali testimine: keemilise koostise analüüs, tõmbekatse, Charpy madala temperatuuriga löögikatse ja kõvaduse testimine.

2. Keevis NDT: magnetosakeste testimine (MT), vedeliku läbitungimise testimine (PT), ultraheli testimine (UT) ja radiograafiline testimine (RT).

3. Vedrukoormuse katsetamine, sealhulgas koormuse ja nihke kõverad.

4. Kuumtsinkimise/epoksükatte korrosioonikaitse kontroll.

5. Tunnistatud testimine, tehase järelevalve ja saatmiseelne kontroll (PSI).

Meie toodete laadimise täpsus, testimisstandardid ja dokumentatsioonisüsteemid on võrreldavad LISEGA rahvusvahelise torude tugisüsteemiga. Erinevalt tavalistest kodumaistest tootjatest, kes tarnivad ainult toodet ise, esitame iga vedruüksusega koormuse-nihke kõvera; hõlbustame ka kolmandate osapoolte SGS-i testimist ja ülevaatusi ning toetame välismaiste projektide PE/CPE inseneride dokumentide ülevaatamist.

Kohandamine ja tugiteenused

▶  Erimaterjalide kohandamine: saadaval on Hastelloyst, Monelist ja muudest erisulamitest valmistatud tooted.

▶  Mittestandardne disain: kohandatud tooted, mis on välja töötatud vastavalt kliendi joonistele ja tegelikele töötingimustele.

▶  Süsteemilahendused: keemiatehaste integreeritud projekteerimine ja täielike torude tugisüsteemide täielik tarnimine.

▶ Kohapealne tehniline teenindus: professionaalsed insenerid saab saata kohapealse paigaldusjuhendi ja kasutuselevõtu saamiseks.

▶ 12-kuuline garantii: defektsed tooted parandatakse või asendatakse garantiiaja jooksul tasuta.

Keemiatehase vedrutoe kohta lisateabe saamiseks ja professionaalsete valikunõuannete saamiseks võtke ühendust meie tehnilise meeskonnaga.
