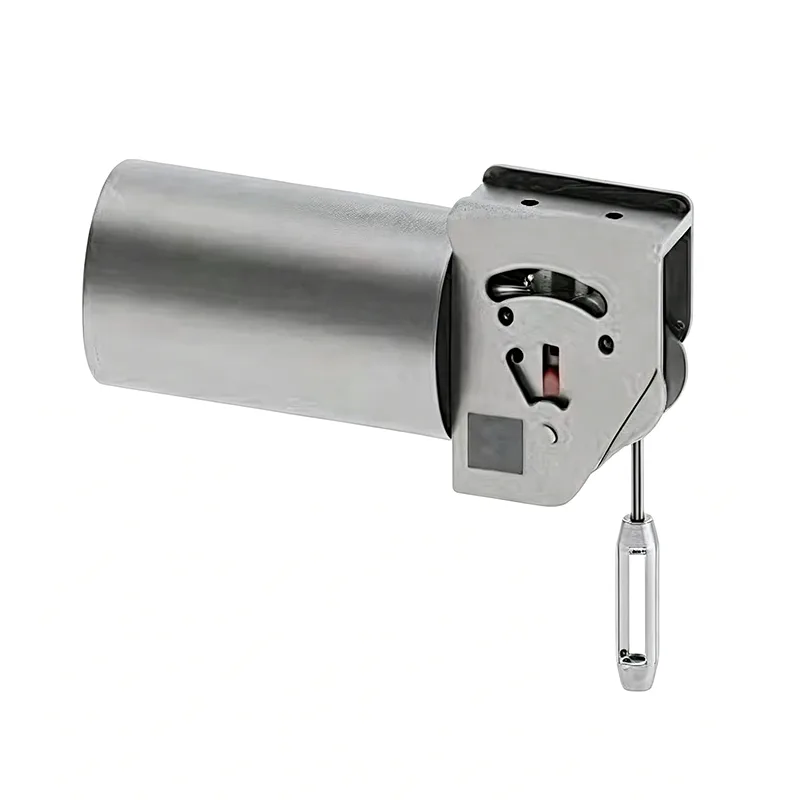

MSS SP-58 konstantne vedruriide

2012. aastal asutatud Yangzhou Tianshun Pipeline Technology Co., Ltd. ekspordib tooteid enam kui 40 riiki üle maailma ja omab rikkalikke kogemusi rahvusvaheliste projektide tarnimisel. MSS SP-58 Constant Spring Hanger on ekspordispetsiifiline toode, mis on valmistatud rangelt vastavuses Valve- ja Fittings Industry Manufacturers Standardization Society (MSS) standardiga SP-58, mis on spetsiaalselt loodud rahvusvaheliste inseneriprojektide, välisrahastatud projektide ja EPC peatöövõtuprojektide jaoks, võttes kasutusele Ameerika standardsed disainispetsifikatsioonid.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/riideri tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

MSS SP-58 standardi tõlgendamine

MSS SP-58 on Ameerika siseriiklik torurippude ja -tugede standard ning ka rahvusvahelises inseneriringkonnas laialdaselt kasutusele võetud autoriteetne standard, mille on koostanud ventiili- ja liitmiketööstuse tootjate standardimisühing.

Standardi põhinõuded:

▶  Täpsustab konstantse jõuga vedrutugede ja riputite projekteerimis-, tootmis- ja katsetamisnõudeid

▶  Selgitab tehnilisi näitajaid, nagu koormuse püsivus, materjalid, ülevaatus ja märgistus

▶  On API ja ASME B31 seeria torujuhtmete spetsifikatsioonide tugistandard

▶  On kohustuslik nõue rahvusvaheliste EPC projektide, välisrahastatud projektide ja ekspordiprojektide puhul

MSS SP-58 Constant Spring Hanger vastab täielikult kõigile selle standardi tehnilistele nõuetele ja seda saab kasutada otse Ameerika standardsüsteemi inseneriprojektide jaoks.

Tehniline võrdlus: Ameerika standard vs Hiina riiklik standard

MSS SP-58 Constant Spring Hanger on püsivuse, materjali jälgitavuse ja kontrollinõuete osas kodumaistest standarditest kõrgem ning vastab rahvusvaheliste projektide rangetele nõuetele.

Toote tehnilised andmed

Erinõuded Ameerika standardtoodetele ja meie lahendustele

Materjali jälgitavus

Kõik terasmaterjalid ostetakse Ameerika standardi sertifitseeritud terasetehastest

Igal terasplaadil ja ümmargusel latil on ainulaadne kuumuse number

Esitage täielik materjalikatse aruanne (MTR)

100% jälgitav materjali keemiline koostis ja mehaanilised omadused

Keevitusprotsessi juhtimine

Viige läbi keevitusprotseduuri spetsifikatsioon / protseduuri kvalifikatsioonikirje (WPS/PQR) vastavalt AWS D1.1-le

Keevitajad töötavad sertifikaatidega ja läbivad regulaarseid hindamisi

100% Magnetic Particle Testing (MT) peamiste kandvate keevisõmbluste jaoks

Keevitusdokumendid on täielikult arhiveeritud, jälgitavad keevitaja ja kuupäevaga

Range tehasekontroll

Valmistage ette ülevaatuse katseplaan (ITP)

Kliendid saavad määrata hoidmispunkte (H-punktid) ja tunnistajapunkte (W-punktid)

Iga toote täiskäigu koormuse test koos väljastatud testkõveratega

Kolmandast osapoolest kontrolliasutused (BV, SGS, TÜV) võivad kohapeal viibida tunnistajaks

Ameerika standardne kattesüsteem

Rooste eemaldamine liivapritsiga vastavalt standardile SSPC-SP10

Epoksiidtsingirikas krunt + polüuretaanist pealislakk, kuivkihi paksus ≥120 μm

Soolapihustustest ≥500 tundi, vastab merekeskkonna nõuetele

Kattekatse aruanne on saadaval

Püsiv märgistus

Terasest tembeldamine toote korpusel: mudel, koormus, veeväljasurve, soojusarv, tootmiskuupäev

Roostevabast terasest nimesilt: ettevõtte nimi, standardnumber, kontrollimärk

Selge ja püsiv märgistus, mis vastab projekti jälgitavuse nõuetele

Ekspordiprojektide tarnekogemus

Viimase 14 aasta jooksul on meie MSS SP-58 Constant Spring Hangerit edukalt tarnitud paljudele rahvusvahelistele projektidele:

▶  Kagu-Aasia: naftakeemiaprojektid Singapuris, Indoneesias ja Malaisias

▶  Lähis-Ida: rafineerimistehaste projektid Saudi Araabias, AÜE-s, Omaanis

▶  Aafrika: elektrijaamade projektid Lõuna-Aafrikas, Egiptuses ja Alžeerias

▶  Lõuna-Ameerika: energiaprojektid Brasiilias ja Argentinas

▶  Euroopa ja Ameerika: projektide toetamine Ameerika Ühendriikides, Ühendkuningriigis ja Saksamaal

Tüüpilised juhtumid:

▶  20 miljonit tonni aastas rafineerimistehase projekt Lähis-Idas: tarniti rohkem kui 800 komplekti Ameerika standardseid vedrutugesid ja riidepuid, läbis korraga SGS-i kontrolli

▶  LNG terminali projekt Kagu-Aasias: Ameerika standardsed madala temperatuuriga konstantse jõu riputid, läbinud BV kolmanda osapoole kontrolli

▶  Aafrika elektrijaama projekt: toodetud vastavalt Ameerika standarditele, koos täielike ITP- ja MTR-dokumentidega

Kvaliteedisertifikaadi ja dokumendisüsteem

Kvalifikatsioonitunnistused

ISO 9001:2015 kvaliteedijuhtimissüsteemi sertifikaat

Eriseadmete tootmise litsents (survetorustiku komponendid)

Saab teha koostööd klientidega PED, CE ja muude sertifikaatide saamiseks

Saatedokumendi pakett (Ameerika standardprojektide standard)

Materjali testimise aruanne (MTR)

Keevitusprotseduuri spetsifikatsioon / protseduuri kvalifikatsioonikirje (WPS/PQR)

Kontrollimise katseplaan (ITP)

Iga toote koormuse-nihke katsekõver

Magnetosakeste testimise aruanne (MT aruanne)

Kattekatse aruanne

Vastavussertifikaat

Paigaldus- ja kasutusjuhend (hiina ja inglise keeles)

Eksklusiivsed teenused ekspordiprojektide jaoks

▶  Standardne dokkimine: tunneb ASME B31.1/B31.3, API ja muid Ameerika standardsüsteeme, mõistab täpselt tehnilisi nõudeid

▶  Dokumenditugi: esitage kõik Ameerika standardprojektide jaoks vajalikud tehnilised dokumendid, mida saab kohandada vastavalt kliendi mallidele

▶  Koostöö järelevalvega: tehke tehase kontrollimiseks koostööd klientide või kolmandatest osapooltest kontrolliasutustega (SGS, BV, TÜV jne).

▶  Pakendamine ja transport: ekspordispetsiifilised fumigatsioonivabad puitkastipakendid, mis sobivad mere- ja õhutranspordiks

▶  Dokumenditeenus: esitage täielik komplekt ekspordidokumente, sealhulgas päritolusertifikaat, kauba kontrollimise sertifikaat, tollideklaratsiooni materjalid

▶  Tehniline tugi: hiina ja inglise tehniline tugi, tehke koostööd EPC projekti tehnilise selgitusega

▶  Tarnegarantii: ekspordiprojektide prioriteetne tootmise ajakava, et tagada õigeaegne kohaletoimetamine

MSS SP-58 Constant Spring Hanger on usaldusväärne valik rahvusvaheliste inseneriprojektide jaoks. Me mitte ainult ei paku Ameerika standarditele vastavaid tooteid, vaid pakume ka täisprotsessiteenuseid alates tehnilisest dokkimisest, dokumentide ettevalmistamisest, kontrollikoostööst kuni ekspordilogistikani, tagades teie ekspordiprojektide sujuva kohaletoimetamise.
