Isoleeritud torude toed

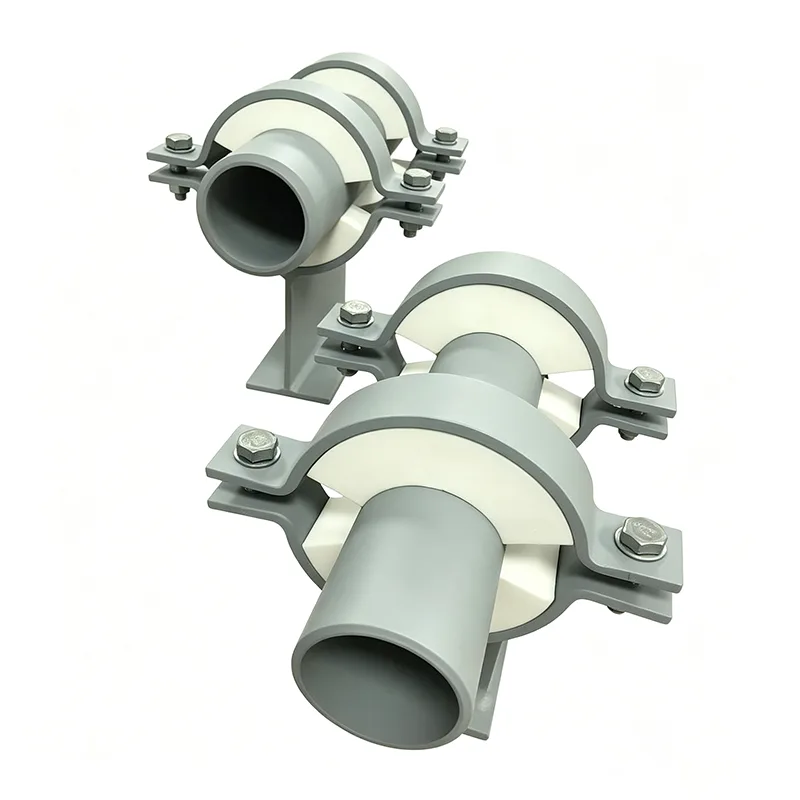

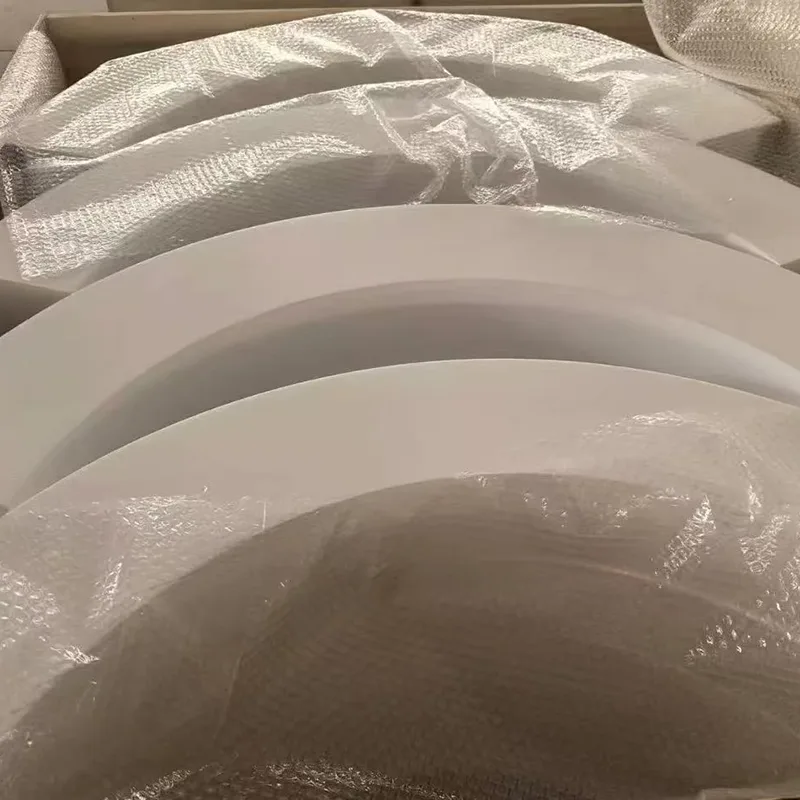

See on spetsiaalselt projekteeritud isoleeritud torustiku tugi, mis on konstrueeritud hoidma täppistöödeldud ja survevaluvormitud PTFE-st valmistatud isolatsiooni. Praegu on Venemaa turul selle toote järele suur nõudlus. Hiinas on PTFE-toodete kvaliteet märkimisväärselt erinev, mistõttu on rahvusvahelistel kauplejatel raske kvaliteetseid tooteid hankida. Meie ettevõte kasutab esmaklassilisi materjale ja toodab tugesid suurusvahemikus DN20 kuni DN1200.

Muidu hästi isoleeritud toru isoleerimata tugi on süsteemis auk. Jahutatud veeliinil tilgub see kondensaadi. Auruliinil kiirgab see soojust. Krüogeensel torul tõmbab see niiskuse õhust välja ja külmutab selle tahkeks. Isoleeritud torutoe eesmärk on see vahe sulgeda – kanda toru, sisu ja isolatsiooni raskust, tekitamata toru ja konstruktsiooni vahel termilist lühist.

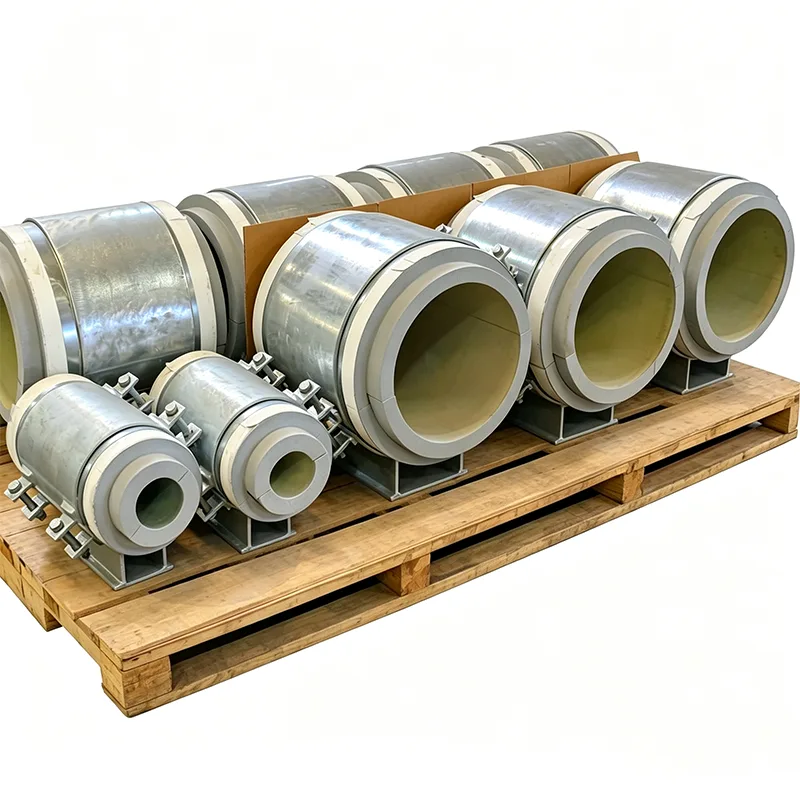

Yangzhou Tianshun on alates 2012. aastast projekteerinud ja tootnud isoleeritud torutugesid kaugjahutusvõrkudele, tööstuslikele aurusüsteemidele, veeldatud maagaasi terminalidele ja toiduainete töötlemise tehastele kogu maailmas. Valmistame iga toe ühe koormustestitud komplektina, mille isolatsiooniplokk on täielikult integreeritud, nii et te ei pea soojuskatkestusi kohapeal valmistama.

Kuidas termiline paus töötab

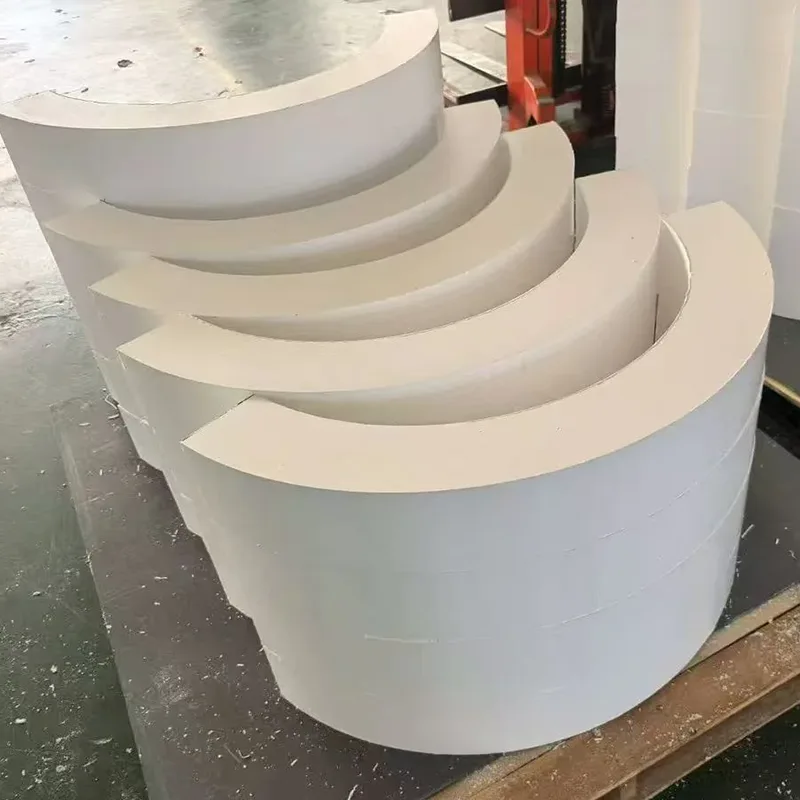

Tavalises torujalatsis toetub metallist sadul otse metallist alusplaadile. Soojus või külm juhib otse läbi. Isoleeritud toes asetseb kahe metallosa vahel jäik isolatsiooniplokk. Torukoormus liigub sadulast isolatsiooni ja isolatsioonist alusplaadile. Mitte ühelgi hetkel ei puuduta sadul alusplaati. Plokk on töödeldud nii, et see vastaks toru läbimõõdule ühel küljel ja terasalusel teisel küljel, tagades täieliku kontakti ja ilma punktkoormuseta.

Ploki materjal on valitud nii, et see püsiks kavandatud temperatuuril tugev. Kõrge tihedusega polüisotsüanuraat (PIR) töötab jahutatud vee ja glükooliliinide jaoks. Rakuklaas talub krüogeenset teenust kuni -196 °C ja pakub peaaegu nullilähedast veeauru läbilaskvust. Kaltsiumsilikaat võtab auru ja kuuma õlitorusid kuni 650 °C. Ploki survetugevust kontrollitakse hüdrotesti täiskoormuse – mitte ainult töökaalu – suhtes, nii et see ei puruneks kasutuselevõtu ajal.

Aurutõke, mis ei peatu toel

Külmade torude puhul on niiskuse sissepääs suurim pikaajaline oht. Isolatsioonist läbi tungiv veeaur kondenseerub lõpuks, külmub või korrodeerib toru pinda. Meie isoleeritud toed on ehitatud pideva metallist tihenduskraega ümber isolatsiooniploki. Töökoha meeskond juhib toru isolatsiooniümbrise selle kraeni ja tihendab selle liimi või teibiga. Ei mingit vahet. Käsitsi lõigatud plaastrit pole. Lihtsalt puhas, kontrollitav aurutihend, mis jääb tihedaks.

Kui toru peab libisema, jääb isolatsioon paigale

Paljud isoleeritud liinid laienevad ja tõmbuvad kokku temperatuuriga. Fikseeritud tugi võitleks selle liikumisega. Integreerime madala hõõrdumisega liugpinna otse tugisõlme. Poleeritud roostevabast terasest leht on liimitud isolatsiooniploki alumisele küljele (või selle all olevale koormusjaotusplaadile). Alusplaadi ülaosale on liimitud PTFE või grafiidiga immutatud padi. Need kaks pinda libisevad üksteise vastu piisavalt madala hõõrdeteguriga, et toru enda soojusjõud suudavad sellest üle saada. Kogu liuguri liides on suletud tugikorpusesse, kaitstud tolmu, liiva ja vee eest, nii et see jääb süsteemi eluea jooksul vabalt liikuma.

Loodud vastama teie toru spetsifikatsioonile, mitte kataloogile

Me ei vali isoleeritud tuge riiulilt. Iga tellimus on konfigureeritud teie:

Toru suurus ja seina paksus

Isolatsioonimaterjal ja paksus

Töö- ja projekteerimistemperatuurid

Tugikoormused (kandevõime, hüdrotest, aeg-ajalt)

Liikumise nõuded (aksiaalne liug, fikseeritud ankur, külgjuhik)

Kokkupuude keskkonnaga (siseruumides, välistingimustes, rannikul, allavoolu, tulekahju tsoonis)

Teraskomponendid on standardina kuumtsingitud süsinikterasest, roostevaba teras (304L, 316L) on saadaval söövitavate või hügieeniliste rakenduste jaoks. Kogu konstruktsiooni keevitustööd teostavad kvalifitseeritud keevitajad sertifitseeritud protseduuride alusel.

Rakendused erinevates sektorites

Jahutatud vesi ja kaugjahutus: ei kondenseeru, ei tilgu ega CUI-d.

Aur ja kuum vesi: minimaalne soojuskadu, ohutu puutetemperatuur ja liugplaadid, mis võimaldavad laienemist.

Krüogeenne ja veeldatud maagaas: klaasist isolatsiooniplokid, roostevabast terasest korpused ja külmakingad, mis takistavad jää tekkimist konstruktsioonile.

Toit ja farmaatsia: roostevaba teras, hügieeniline viimistlus, kapseldatud isolatsioon ja täielik kokkusobivus pesemisega.

Nafta ja gaas: hapud teenindusmaterjalid, tulekindlad valikud ja aurukindlad konstruktsioonid ranniku- ja avamerekeskkondadele.

Dokumentatsioon, mis toetab iga tellimust

Iga saadetis sisaldab EN 10204 tüüp 3.1 materjalisertifikaate, isolatsiooni andmelehti survetugevuse ja soojusjuhtivuse väärtustega, mõõtmete kontrollimise aruandeid ja vajaduse korral koormustesti sertifikaate. Nafta- ja gaasiprojektide puhul saame pakkuda HIC-testide aruandeid ja NACE-vastavusdokumente. Toidukõlblike rakenduste puhul on pinnaviimistluse aruanded ja materjalideklaratsioonid standardsed.

KKK

K: Kas saate sobitada mis tahes isolatsioonitüübi ja paksusega?

V: Jah. Töötleme isolatsiooniploki vastavalt teie täpsele toru läbimõõdule ja isolatsiooni paksusele ning valime teie töötemperatuurile vastava ploki materjali.

K: Kas tarnite kogu seadme koos liugplaadiga, kui on vaja liigutada?

V: Jah. Saame integreerida PTFE või grafiidist liugplaadi alusele, mis kõik on tugikorpuse sees.

K: Kuidas vältida isolatsiooniploki märjaks saamist?

V: Plokk on täielikult kapseldatud terasest tugikorpusesse ja pakume metallist tihenduskrae pidevaks aurutõkkeühenduseks toruisolatsiooniga.

K: Mis saab siis, kui mu toru on roostevabast terasest või nõuab hügieenitingimusi?

V: Valmistame kogu toe 304L või 316L roostevabast terasest marineeritud ja passiveeritud pindadega, mis sobib pesemiseks ja toiduks kasutamiseks mõeldud keskkondades.

K: Kas ma saan tulekindla versiooni?

V: Jah. Võime lisada passiivseid tulekaitsematerjale, mis on ette nähtud tselluloosi- või reaktiivtulega kokkupuuteks, säilitades kandevõime vajaliku perioodi jooksul.

Isoleeritud torutugi on suures projektis väike komponent, kuid ebaõnnestunud – purustatud isolatsioon, lõhenenud aurutõke, kinnijäänud liugplaat – võib sundida plaaniväliselt seisma. Oleme neid tugiteenuseid pakkunud üle kümne aasta, tarnides rohkem kui 45 riiki ning üle 70% meie äritegevusest pärineb korduvkliendilt. See kirje on olemas, kuna käsitleme iga tuge konstrueeritud koostu, mitte laokaubana. Saatke meile oma torude ajakava ja isolatsiooni spetsifikatsioon. Tagastame mõõdetud pakkumise ja kindla hinna ühe päeva jooksul.
