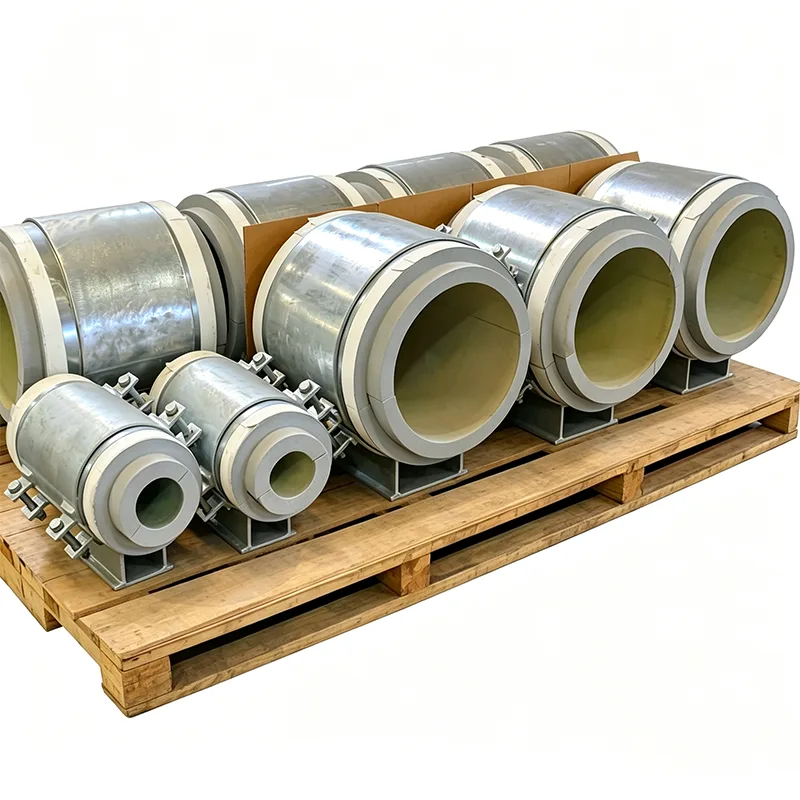

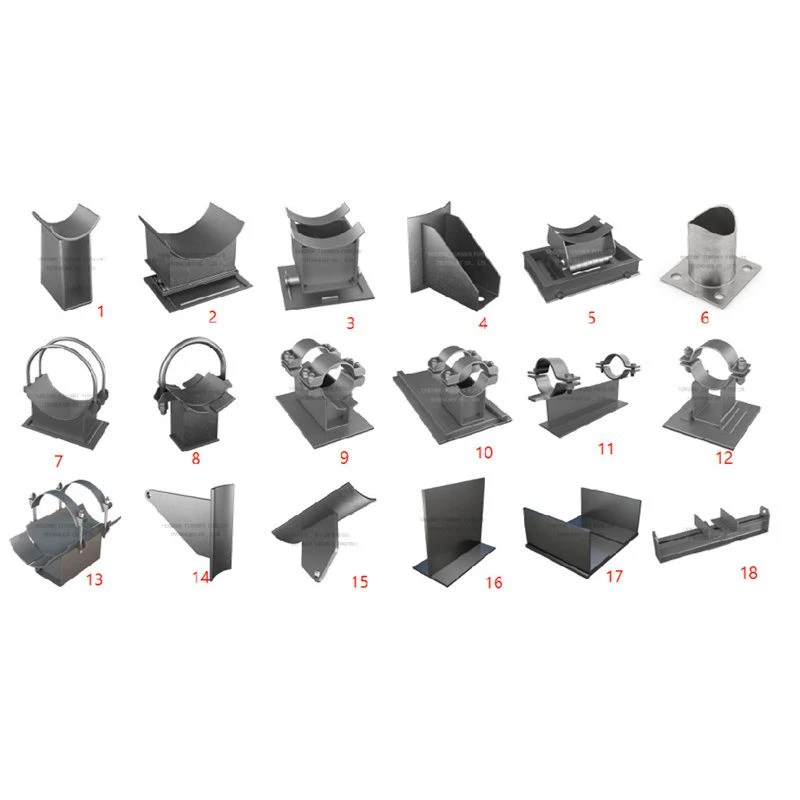

Külma jalatsiga isoleeritud torutoed

Kui toru kannab keskkonda miinustemperatuuridel, muutub iga metall-metalli kontakt kandekonstruktsiooniga termiliseks lühiseks. Külm liigub mööda terast alla, jahutab tugitala ja tõmbab niiskuse õhust välja. Tulemuseks on jää konstruktsioonil, tilkuv vesi ja korrosioon, mis võib tuge õõnestada juba ammu enne, kui torus endas probleeme ilmneb. Külmking peatab selle sündmuste ahela allika juures.

Yangzhou Tianshunis oleme alates 2012. aastast tootnud külmajalatsi isolatsiooniga torutugesid etüleeniterminalide, ammoniaagi jahutustehaste, jahutusveevõrkude ja veeldatud maagaasi mahutite teiseste isolatsioonialade jaoks. Tööpõhimõte ei ole muutunud: asetage külma toru ja sooja terase vahele termiliselt vastupidav, kuid struktuurselt jäik plokk. Tehniline väljakutse – ja viis aastat töötava külmakinga erinevus kolm aastakümmet vastu pidanud külmakingadest – seisneb selles, kuidas see plokk on suletud, tihendatud ja sobitatud konkreetsete külmteenindustingimustega.

Kuidas külmking katkestab termilise tee

Külmtoru toetub kontuuriga metallhälli sees, kuid see ei puuduta otse hälli terast. Selle asemel kannab toru raskust suure tihedusega isolatsiooniplokk. See plokk on valitud mitte ainult selle soojusjuhtivuse, vaid ka survetugevuse tõttu madalaimal töötemperatuuril. Enamiku rakenduste jaoks kuni -196°C kasutame kärgklaasi või suure tihedusega PIR-i. Plokk on töödeldud nii, et see sobiks toru välisläbimõõduga ühel küljel ja jalatsi alusplaadil teisel küljel, tagades täieliku pinnakontakti ja punktkoormuse puudumise.

Külmakingaga isoleeritud torutugede külgseinad ümbritsevad isolatsiooniplokki kõigilt neljalt küljelt. See teeb kaks asja: takistab ploki nihkumist toru külgsuunalise liikumise korral ja kaitseb isolatsiooni mehaaniliste kahjustuste eest. Ploki all olev terasest alusplaat on ainus koormustee konstruktsioonile ja kuna plokk on pidev tahke kiht, puudub otsene metallist torusse juhtivustee – külmasild on katki.

Niiskuse eemal hoidmine pikaks ajaks

Külmal torul muutub iga aurutõkke vahe kondensatsioonipunktiks. Vesi koguneb, külmub ja paisub, hävitades lõpuks isolatsiooni seestpoolt. Meie külmajalatsite disain käsitleb seda kolmel viisil:

Isolatsiooniplokk ise on kinnise rakuga, pakkudes väga madalat veeauru läbilaskvust isegi siis, kui välimine ümbris on kahjustatud.

Pakume pidevat metallist mantliprofiili ümber kinga korpuse. Toru isolatsioonile paigaldatud aurutõkke saab kinnitada otse selle ümbrise külge liimi või teibiga, luues katkematu ümbriku.

Välispaigaldiste või pesemisalade puhul paigaldame jalatsi külgseina ja toru isolatsioonisärgi vahele painduva hermeetiku randi, lisades sekundaarse niiskustõkke.

Materjalid, mis püsivad madalal temperatuuril vastupidavad

Külmakinga teraskonstruktsiooniosad ei tohi külmas muutuda rabedaks. Standardne konstruktsiooniline süsinikteras kaotab sälkude sitkuse tunduvalt üle külmumise. Külmajalatsite korpuste ja alusplaatide jaoks kasutame:

Madala temperatuuriga süsinikteras (ASTM A350 LF2 või samaväärne) kuni -46°C hoolduseks.

Austeniit roostevaba teras (304L, 316L) krüogeenseks kasutamiseks kuni -196°C, kus süsinikteras oleks rabe.

Kõik kandev teras on varustatud Charpy löögitesti väärtustega, mis vastavad EN 10204 tüübi 3.1 sertifikaadile ettenähtud minimaalsel temperatuuril. Poldid on A320 L7 või roostevaba, valitud vastavalt korpuse materjalile.

Külma kokkutõmbumise leevendamine

Külmtoru tõmbub kokku. 20-meetrine roostevabast terasest toru, mis jahutab ümbritseva õhu temperatuurist -162 °C-ni, kahaneb üle 30 millimeetri. Kui külmking on jäigalt konstruktsiooni külge kinnitatud, kandub see liikumine aksiaalse pingena üle toruseina. Sellega tegeleme, integreerides külmakinga alusesse madala hõõrdumisega liugplaadi. Isolatsiooniploki alumisele küljele või alusplaadi ülaosale liimitakse poleeritud roostevabast terasest leht ning vastaspinnale PTFE või grafiidiga immutatud padi. Seejärel saab jalats koos toruga libiseda, säilitades samal ajal termilise katkestuse. Liugpind on sellise suurusega, et see mahutab ohutusvaruga kogu külmast ümbritsevasse ruumi liikumisvahemikku.

Mis on teie külmakingade tellimusega kaasas

Iga meie tarnitav külmakindel isoleeritud torutoed on varustatud dokumentatsioonipaketiga, mis vastab EPC kontrolli nõuetele:

EN 10204 tüüp 3.1 kõikidele terasdetailidele koos madala temperatuuriga löögikatsete aruannetega.

Isolatsiooniploki andmelehed, mis näitavad soojusjuhtivust ja survetugevust projekteeritud külmal temperatuuril.

Mõõtmete aruanded, mis kinnitavad ploki paksust, jalatsi nihet (kui on) ja alusplaadi mõõtmeid.

Liugplaadi hõõrdekatse sertifikaatide koefitsient, kui see on asjakohane.

Rakendused

LNG ja maagaasi torustike toed terminalides ja veeldamistehastes

Etüleeni, propüleeni ja vedela ammoniaagi ladustamis- ja ülekandeliinid

Jahutusvee- ja soolveetorude riiulid kaugjahutus- ja andmekeskustes

Külmutusliinid toiduainete töötlemise ja külmhoonetes

Krüogeensete torude galeriid õhueraldusseadmetes

Miks Tianshun külmakingade jaoks?

Külmjalats on väike komponent, millel on suur mõju. Kui see ebaõnnestub, on kogu isolatsioonisüsteem kahjustatud ja tekkiv jää võib toruriiulid üle koormata. Meie insenerid ei vali standardset plokki ja loodavad, et see sobib – nad kontrollivad teie toru suurust, isolatsiooni spetsifikatsiooni, kavandatud temperatuuri ja konstruktsioonikoormust ning seejärel konfigureerivad jalatsi, mis säilitab isolatsiooniümbrise kompromissideta. Üle 70% meie klientidest teeb korduvaid tellimusi, sest nad teavad, et saadud külmakingad toimivad esimesest jahtumisest viimaseni täpselt nii, nagu on arvutatud.

KKK

K: Mis on madalaim temperatuur, mida teie külmad kingad taluvad?

V: LNG ja vedela lämmastiku puhul kuni -196 °C. Vedela heeliumi jaoks kasutame spetsiaalseid materjale — võtke ühendust meie meeskonnaga.

K: Kas saate sobitada meie olemasoleva isolatsiooni spetsifikatsiooni ja aurutõkke üksikasjadega?

V: Jah. Me töötleme isolatsiooniploki vastavalt teie toru läbimõõdule ja isolatsiooni paksusele ning saame konfigureerida ümbrise tihendusliidese vastavalt teie katte tüübile.

K: Kas ma pean paigaldama eraldi liugplaadi või on see kinga sisse ehitatud?

V: Saame liugplaadi valmistamise ajal integreerida. Saate ühe koostu, mis käsitleb nii termilist katkestust kui ka aksiaalset liikumist.

K: Kuidas vältida jää teket jalatsi metallosadele?

V: Külmad teraspinnad on ümbritsevast õhust isoleeritud kohapeal rakendatava isolatsiooni ja kattekihiga, mis jookseb pidevalt üle jalatsi korpuse. Pakume tihendusprofiile; saidi meeskond tihendab servad.
