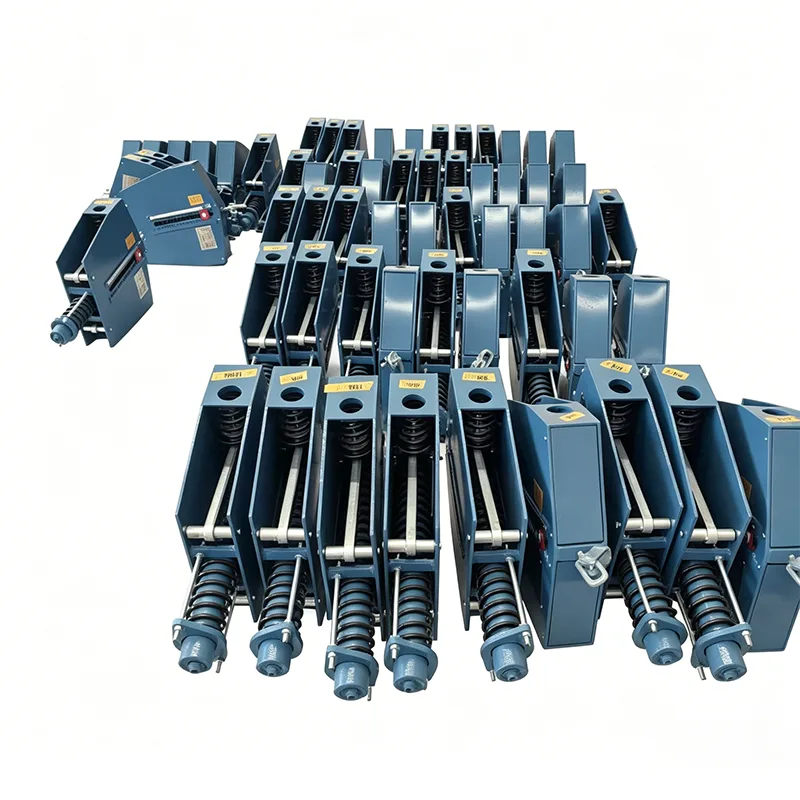

Soojuselektrijaama konstantne vedruriide

Soojuselektrijaamade keerulistes auru-vee, suitsugaasi-õhu ja tolmsöe torustike süsteemides on drastilistest temperatuurimuutustest põhjustatud torustike termiline nihkumine süsteemi turvalisust ohustav põhiline varjatud oht. Yangzhou Tianshun Pipeline Technology Co., Ltd. on toetanud 14-aastast tehnilist kogunemist torujuhtme tugivaldkonnas. Momenditasakaalu põhimõttel konstrueeritud toode annab torujuhtmetes vertikaalse soojusnihke korral pideva konstantse tugijõu, neelab ja kompenseerib tõhusalt nihkepinget, hoiab ära torujuhtmete ja ühendatud seadmete kahjustamise lisapingest ning tagab elektrijaamade pikaajalise ohutu töö.

Koormus-nihke kõver, mis on saadud konstantse vedrutoe/rippuja tüübikatsest. Horisontaalne telg tähistab nihet, vertikaaltelg aga koormust. Kõver püsib kogu töökäigu ulatuses ligikaudu horisontaalselt, näidates, et toetusjõud jääb torustiku soojuspaisumise ja kokkutõmbumise tõttu kõrvale kaldudes praktiliselt konstantseks.

See tüübitest kontrollib konstantsete vedruüksuste koormuse püsivust, stabiilsust kogu liikumisel ja töökindlust. Kõik tootmisüksused peavad enne tarnimist kalibreerima koormust, kusjuures koormuse hälve reguleeritakse ±6% piires vastavalt standarditele ANSI/MSS-SP-58-2018 ja NB/T47038-2013.

Neid tooteid saab kasutada suure termilise nihkega tööstuslike torustike jaoks, sealhulgas peaaurutorustike ja muude kõrge temperatuuri ja kõrgsurve torustike jaoks.

Toote tehnilised andmed

Konstantse vedru riidepuu spetsifikatsioonitabel	Näide
Mudel / seeria	PH, LH, CA, CS, TH
Kandevõime (töötav)	0,1 kN - 500 kN
Kokku reisimine	50mm, 100mm, 200mm, 400mm
Tegelik reisimine	Kuni 600 mm
Koormuse kõrvalekalle (tolerants)	±5% (standardne) / ±3% (kõrge täpsustus)
Paigaldusasend	Horisontaalne / Vertikaalne
Korpuse viimistlus	Kuumtsingitud / epoksü
Töötemperatuur	-20°C kuni +80°C (ümbritsev)
Vedruspiraali materjal	60Si2Mn / 50CrVA
Koormuse reguleerimise vahemik	±10% (välja reguleerimine)

Tehniline rakendus ja väärtuse realiseerimine

Soojuselektrijaamade torustikusüsteemidel on ülikõrged nõuded kandeosade töökindlusele. Soojuselektrijaama konstantse vedrukangi projekteerimisel oleme võtnud täielikult arvesse praktilisi inseneriprobleeme:

Lisapinge kõrvaldamine: etteantud koormuse-nihke vahemikus säilitavad vedrumoment ja koormusmoment alati dünaamilise tasakaalu, vältides torujuhtme deformatsiooni või vuugi lekkimist, mis on põhjustatud soojuspaisumisest ja külma kokkutõmbumisest.

Täpne külmseisundi seadistus: Tootja teostab eelsurve seadistust rangelt vastavalt kasutajate pakutavale paigalduskoormusele ja fikseerib indikaatorplaadi teoreetilise külma oleku tööasendisse positsioneerimisplokkide kaudu, tagades, et vedru on kohapeal paigaldamise ajal ajutiselt jäigas olekus ja väldib juhuslikku pinget ehituse ajal.

Intuitiivne töö- ja hooldusseire: välise nihke näidiku plaadi konstruktsioon võimaldab operaatoritel ja hoolduspersonalil intuitiivselt kontrollida, kas vedrutoe nihkumine töökoormuse all on konstruktsiooniga kooskõlas pärast torujuhtme tavakasutuselevõtmist, hõlbustades ennetavat hooldust.

Range kvaliteedikontroll ja paigaldusspetsifikatsioonid

Iga toode on enne tarnimist täielikult ettevõttesiseselt testitud

Enne lähetamist läbib iga toode täieliku ettevõttesisese testimisprogrammi. See programm hõlmab mõõtmete ja visuaalset kontrolli, PMI-d (positiivne materjali identifitseerimine), kõvaduse testimist, MT/PT mittepurustavat katset, kui see on asjakohane, vedrukoormuse testimist koormuse ja nihke kõveratega ja katte paksuse mõõtmist. Tehase testimise aruanded (FTR) ja materjali testimise aruanded (MTR) on saadetisega kaasas.

See ettevõttesisene testimine ei ole ILAC-i akrediteeritud kolmanda osapoole testimine

Kui on vaja kolmanda osapoole kontrollimist või laboratoorset testimist, saab selle korraldada eraldi valikulise teenusena.

Valikulised kolmanda osapoole kontrolliteenused (eraldi tsiteeritud)

1. Materjali testimine

Saadaval on keemilise koostise analüüs, tõmbekatse, Charpy madala temperatuuriga löögikatse ja kõvaduse testimine.

2. Keevitage NDT

Võib pakkuda magnetosakeste testimist (MT), vedeliku läbitungimise testimist (PT), ultraheli testimist (UT) ja radiograafilist testimist (RT).

3. Vedrukoormuse testimine

Kaasas on koormuse-nihke kõverad.

4. Kuumtsinkimine / epoksükatte korrosioonikaitse kontroll

5. Tunnistatud testimine, tehase järelevalve ja saatmiseelne kontroll (PSI)

Mis teeb meid erinevaks

Võrreldes LISEGA rahvusvahelise torude tugisüsteemiga

Koormuste täpsuse, testimisstandardite ja dokumentatsioonisüsteemide jaoks kasutame oma etalonina LISEGA rahvusvahelist torude tugisüsteemi.

Rohkem kui tavaline kodumaine tootja

Tavaline kodumaine tootja tarnib tavaliselt ainult toodet. Me läheme kaugemale, pakkudes iga vedruüksusega koormuse-nihke kõverat. Aitame korraldada ka kolmandate osapoolte SGS-i testimist ja ülevaatusi ning toetame välismaiste projektide PE/CPE inseneride dokumentide ülevaatamist.

Miks valida Tianshuni soojuselektrijaama pidev vedruriide?

Rikkalik soojusenergiaprojektide kogemus: tooteid kasutatakse laialdaselt kodu- ja välismaal soojuselektrijaamade auru-veetorustike ja katlaseadmete vedrustussüsteemides ning need on vastu pidanud mitme seadme käivitamise ja seiskamise tsüklite katsetele.

Kohandatud tehniline tugi: pakume kogu protsessi tehnilisi teenuseid alates torujuhtme pinge arvutamisest, tüübi valikust ja sobitamisest kuni kohapealse paigaldusjuhendini, tagades, et iga tugi vastab täpselt töötingimustele.

Stabiilne tarneahela tarnimine: tuginedes automatiseeritud tootmisliinidele ja täielikele testimisseadmetele meie Jiangsu baasis, tagame materjalide õigeaegse ja kvaliteetse tarnimise suuremahuliste soojusenergiaprojektide jaoks.

Täielik elutsükli tugi: koostame eksklusiivsed projektifailid ning anname seiskamishoolduse ajal seisukorra hindamise ja asendamise juhiseid, vähendades elektrijaamade töö- ja hooldusriske.

Hankige tehnilist tuge kohe:

Yangzhou Tianshun Pipeline Technology Co., Ltd. on pühendunud stabiilse ja usaldusväärse torujuhtme toe garantii pakkumisele ülemaailmsetele soojusenergia ettevõtetele, millel on kõrgetasemeline soojuselektrijaama pidev vedruriide!
