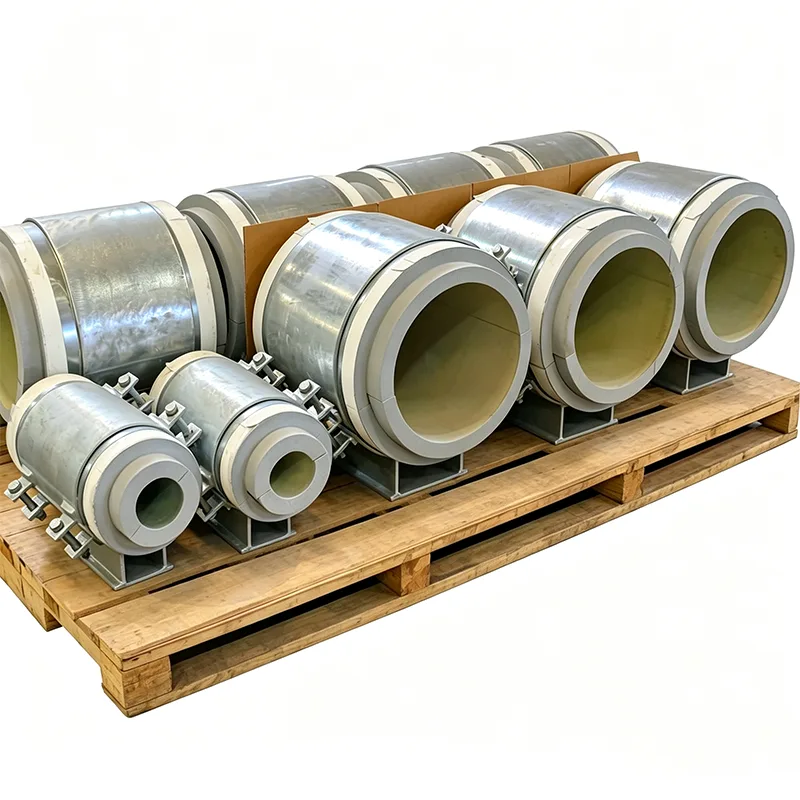

Alusele paigaldatud eelisoleeritud torutoed

Torude tugede ümber tehtav isolatsioon tekitab nõrgad kohad igas eelisoleeritud süsteemis. Yangzhou Tianshuni alusele paigaldatud eelisoleeritud torutoed saabuvad ühe tehases ehitatud üksusena, millel on täielikult kapseldatud isolatsiooniplokk, integreeritud aurutõke ja valikulised liugplaadid – see lõikab kohapeal tööd, kõrvaldab soojussildu ja kiirendab paigaldamist. Küsige pakkumist, saatke oma isolatsiooni spetsifikatsioon või arutage oma projekti nõudeid.

Eelisoleeritud torustike projektis – kaugküte, jahutusvõrgud või tööstuslikud sooja- ja külmaliinid – on isolatsioonisüsteem just nii tugev, kui tugev on selle nõrgim koht. Tugikohad on tavaliselt see nõrk koht. Torukinga ümber isolatsioon välitöödel, ploki materjali mõõtu lõikamine ja aurutõkke tihendamine ebamugavates kohtades võtab aega, sõltub suuresti paigaldaja oskustest ja seda on raske korralikult kontrollida, kui kattekiht läheb peale.

Alusele paigaldatud eelisoleeritud torutoed välistavad selle töökoha. Kandevõimeline isolatsiooniplokk on tehases ühendatud metallist tugikorpuse sisse ja suletakse pidevasse ümbrisesse, enne kui see meie tehasest lahkub. Koost saabub kohapeale ühe paigaldusvalmis üksusena: poltidega vundamendi või teraskonstruktsiooni külge, toru paigaldamine ja kõrvalasuva toruisolatsiooni ühendamine otse toe sisseehitatud tihenduskraega. Oleme neid tugesid tootnud oma Yangzhou tehases alates 2012. aastast projektide jaoks, mille järjepidevus, kiirus ja pikaajaline isolatsioonivõime ei ole läbiräägitavad.

Mida saate ühe tehases ehitatud koostuga

Iga alusele paigaldatud eelisoleeritud torutugi koosneb kolmest integreeritud kihist:

Eelpuuritud ankrupoldi aukudega jäik terasest alusplaat, mille suurus vastab teie konstruktsioonikoormusele ja seismilistele nõuetele.

Töötemperatuuri järgi valitud suure tihedusega isolatsiooniplokk, mis on täielikult metallkorpuse sees kinni. Kuumade teenuste puhul kuni 140°C kasutame tavaliselt kõrge tihedusega polüuretaani (PUR) või polüisotsüanuraati (PIR). Jahutatud vee ja miinuskraadide jaoks kasutatakse madala temperatuuriga teenindusreitinguga suletud kärgklaasi või PIR-i.

Toruhäll või sadul, mis jaotab koormuse isolatsiooniplokki, mis on mehaaniliselt fikseeritud, et vältida pöörlemist või tõstmist. Häll on konstrueeritud raadiusega, mis vastab toru välisläbimõõdule ja sisaldab kaitsevooderdust, et vältida katte kahjustamist.

Kogu metallsõlm on standardina kuumtsingitud, roostevaba teras on saadaval söövitava keskkonna jaoks. Kuna isolatsiooniplokk on liimitud kontrollitud tehasetingimustes, on survekoormuse tee täiesti risti ning puuduvad õhuvahed, mis võimaldaksid aja jooksul konvektiivset soojuskadu või niiskuse migratsiooni.

Ei mingeid soojussildu ega aurulekkeid

Selle toe eripäraks on see, et terasest alusplaat ja toruhoidik ei puutu kunagi kokku. Isolatsiooniplokk kannab kogu toru raskust ja toimib termilise katkestusena. Külma toru puhul tähendab see, et alusplaadile ega selle all olevale terasest ei teki härmatist. Kuuma toru puhul tähendab see, et soojust ei kao vundamendile.

Aurutõkke jaoks valmistame toe perimeetri ümber integreeritud metallist tihendusäärikuga. Kohapeal paigaldatav toruisolatsioonikate – olgu see siis spiraalselt keritud metallleht või termokahanev hülss – toetub selle ääriku vastu ja on suletud liimi või teibiga, luues pideva kontrollitava aurutihendi. Lõikame ka tugikorpuse ümber sekundaarse isolatsiooni, et töökoha meeskonnad ei peaks isolatsioonisegmente käigupealt muutma.

Kui tugipunktis peab liikuma

Paljudes eelisoleeritud liinides peab toru laienedes ja kokku tõmbudes läbi toe libisema. Saame integreerida madala hõõrdumisega libiseva pinna aluse külge kinnitatud isolatsiooni kahjustamata. Poleeritud roostevabast terasest leht on liimitud isolatsiooniploki alumisele küljele, mis on ühendatud PTFE või grafiitpadjaga alusplaadi ülaosas. Kogu liugkomplekt on suletud suletud tugikorpusesse, nii et tolm ega niiskus ei pääse liugpindadele. Disainitud liikumisvahemik on arvutatud nii, et see vastaks teie toru pingeanalüüsile ja millel on suur ohutusvaru.

Toote kvaliteedile vastav dokumentatsioon

Iga Tianshuni eelisoleeritud tugitellimus sisaldab:

EN 10204 Tüüp 3.1 materjalisertifikaadid kogu konstruktsiooniterasele ja poltidele.

Isolatsioonimaterjalide andmelehed, kus on loetletud soojusjuhtivus, survetugevus ja veeauru läbilaskvus projekteerimistemperatuuril.

Mõõtmete kontrollimise aruanded, mis kinnitavad ploki paksust, alusplaadi mõõtmeid ning sõlme üldkõrgust ja joondamist.

Tehase tootmisdokumendid näitavad keskkonnatingimusi liimimise ja kõvenemise ajal, mis on pikaajalise haardumise terviklikkuse jaoks kriitilise tähtsusega.

Tüüpilised rakendused

Kaugkütte- ja jahutusvõrgud, kus standardvarustuses on eelisoleeritud sidetorusüsteemid

Maetud ja maapealsed eelisoleeritud toruriiulid tööstusettevõtetes

LNG ja krüogeensed torustikud, kus tehases suletud aurutõke vähendab oluliselt kasutuselevõtu viivitusi

Toidu- ja farmaatsiaettevõtted, mis nõuavad hügieenilisi puhastatavaid tugipindu

Iga projekt, mille puhul kohapealse isolatsioonitööjõu vähendamine on mõõdetav kulu ja ajakava kasu

Miks valida eelisoleeritud tugede jaoks Tianshun?

Me ei käsitle isolatsiooni kui tagantjärele ja me ei topi plokki lihtsalt tavalisse kinga. Meie ettevõttesisene insenerimeeskond võtab arvesse teie torude suurused, isolatsiooni spetsifikatsioonid ja konstruktsioonikoormused ning konfigureerib iga toe nii, et isolatsiooniplokk töötaks lubatud survepinge piires, aurutõkke saab teostada objekti meeskond ilma improvisatsioonita ja alusplaat sobib teie tsiviil- või konstruktsiooniterase paigutusega. See disainile keskenduv lähenemine koos meie 14-aastase kogemuse ja üle 70% kordustellimissagedusega tagab teile toe, mis hoiab soojust kohas, kus see kuulub, ja kondensatsiooni väljas.

KKK

K: Kas isolatsiooniplokki saab asendada, kui see on kahjustatud?

V: See on ühendatud ja kapseldatud, mistõttu välja vahetamine on ebapraktiline. Kriitiliste asukohtade jaoks soovitame tellida varukoostu. Tugev terasest korpus minimeerib käsitsemise ajal vigastuste riski.

K: Millist temperatuurivahemikku need toed katavad?

V: -196°C kuni +140°C standardsete PIR/kärjeklaasi kombinatsioonide puhul. Kõrgematel temperatuuridel võib kasutada kaltsiumsilikaatplokke.

K: Kas ma pean varustama oma liugplaati?

V: Ei. Saame liugplaadi valmistamise ajal integreerida ja liugpind jääb tugikorpuse sees suletuks.

K: Kuidas tihendada toru isolatsioon teie toele?

V: Pakume kogu toe ümber metallist tihenduskrae. Teie saidi meeskond surub toru isolatsiooniümbrise lihtsalt selle kraeni ja tihendab selle kohapealse kleeplindi või mastiksiga.

K: Millised standardid kehtivad?

V: Terase tootmine MSS SP-58/69 järgi. Isolatsiooniplokid vastavad standardile EN 14305 (kärjeklaas) või EN 13165 (PUR/PIR). Samuti võime täita kaugküttetorustike spetsiifilisi projektikoode, nagu EN 253.
