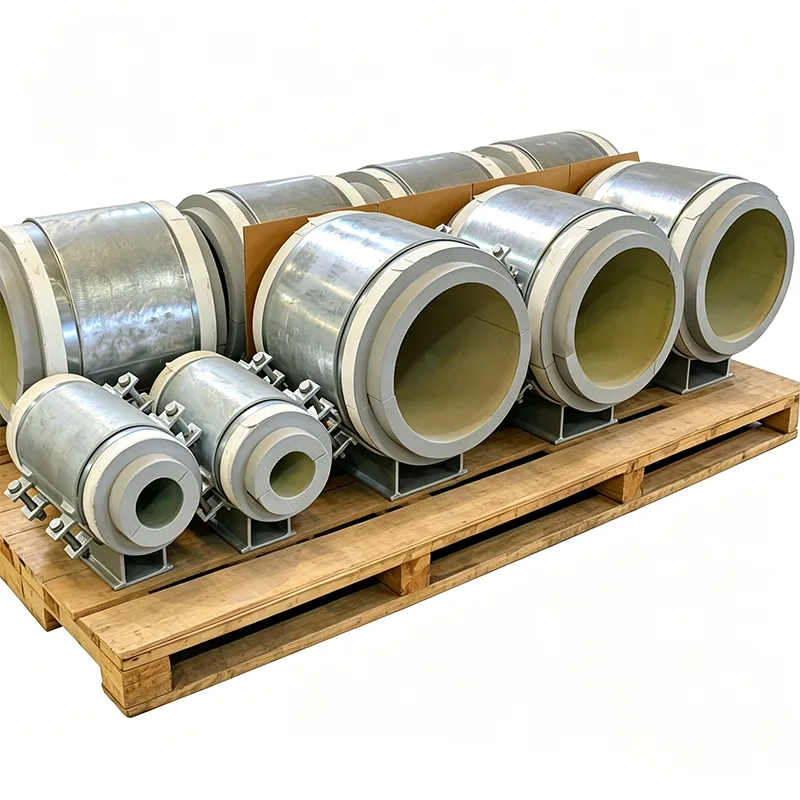

Torude tugi krüogeense teenuse jaoks

Krüogeensete torustike süsteemides võib isegi väike viga tugikonstruktsioonis põhjustada hapraid purunemisi, liigset kuumuse suurenemist või ühendatud seadmete ohtlikku koormust. Oleme Yangzhou Tianshunis tegelenud torude tugede projekteerimisega veeldatud maagaasi veeldusrongidele, etüleenihoidlate terminalidele ja õhueraldusüksustele alates 2012. aastast. Mõistame, et selle teenuse tugi ei ole pelgalt terasetükk – see on hoolikalt arvutatud koost, mis peab taluma külma kokkutõmbumist, säilitama isolatsiooni terviklikkuse ja püsima struktuurselt terve aastakümneid.

Materjalivalik, mis seab ohutuse esikohale

Kõik meie krüogeense teeninduse torutoed on valmistatud materjalidest, mis säilitavad sitkuse madalaima töötemperatuuri juures. Metallilise koormustee jaoks kasutame tavaliselt ASTM A320 L7 polte, 304L või 316L roostevaba terast klambrikehade jaoks ja madala temperatuuriga süsinikterast (A350 LF2), kui projekteerimistingimused seda võimaldavad. Iga materjali kuumus on löögitestitud projekteeritud minimaalsel temperatuuril – Charpy V-sälgu väärtused on teie dokumentatsioonipaketis standardvarustuses, mitte ainult nõudmisel.

Mõeldud külma kokkutõmbumise ja koormuse varieerumise jaoks

Kui 30-meetrine LNG toru jahtub ümbritsevast temperatuurist -162 °C-ni, võib see kokku tõmbuda üle 50 mm. Meie tugisõlmed on konfigureeritud võimaldama seda liikumist ilma sekundaarseid pingeid tekitamata. Pakume:

PTFE või grafiidiga immutatud padjapindadega krüogeensed liugplaadid, mis on ühendatud kandva isolatsiooniplokiga, mis takistab külma kandumist kandvale terasele.

Eelseadistatud külmakingad, mis kompenseerivad termilist kokkutõmbumist, välistades paigaldamise ajal oletusi.

Pidevad vedrutoed on häälestatud nii, et koormuse kõikumine on nullilähedane kogu külma liikumise ulatuses, vältides krüogeensete pumpade ja kompressorite düüside ülekoormust.

Isolatsiooni integreerimine, mis hoiab ära jää ja kondensaadi tekkimise

Pragunenud aurutõke või külm koht toel võib põhjustada jää teket, CUI-d (isolatsioonialust korrosiooni) ja energiakadu. Meie toed on loodud integreeruma nii PIR (polüisotsüanuraat) kui ka vahtklaasist isolatsioonisüsteemidega. Kandev isolatsiooniosa on täielikult kapseldatud torukinga ja konstruktsiooni toe vahele, pideva aurutõkke teega. Samuti saame sekundaarse isolatsiooni eellõigata, et see vastaks teie torutööde teostaja paksusele ja mantli detailidele.

Täieliku jälgitavuse testimine ja dokumenteerimine

Teostame kriitiliste sõlmede sisemist koormustesti ümbritseva keskkonna ja simuleeritud külmade tingimustes. Tianshuni standardne krüogeense toe tellimus sisaldab:

EN 10204 Tüüp 3.1 materjalisertifikaadid madala temperatuuri mõjude rekordiga.

Mõõtmete kontrollimise aruanded isolatsiooni paksuse ja jalatsi nihke kohta.

Keevitusprotseduuride kvalifikatsioonikirjed (WPAR), kui tegemist on keevitusega.

Valikuline kolmanda osapoole tunnistajate testimine TÜV, BV või SGS poolt.

Rakendused

LNG vastuvõtuterminalid ja tipphabemeajamistehased

Etüleeni, propüleeni ja vedela ammoniaagi ladustamine ja käitlemine

Tööstuslikud gaasirajatised (LOX, LIN, LAR)

Krüogeensete torujuhtmete galeriid ja mahutite teisesed isolatsioonialad

Külmkastid õhu eraldamisel ja süsivesinike töötlemisel

Meie krüogeensed toed on täna kasutusel kõigis Lähis-Ida, Kagu-Aasia ja Põhja-Ameerika projektides, töötades usaldusväärselt ka kõige nõudlikumates termilistes tingimustes.

Miks Tianshun?

Oleme spetsialiseerunud tootja, mitte üldine turustaja. Meie insenerimeeskond saab mõõta teie torustiku pinge isomeetria, tuvastada kõik külmtoe asukohad ja pakkuda välja optimeeritud koostu, mis vähendab nii materjalikulusid kui ka paigaldusaega, ilma et see kahjustaks isolatsiooni jõudlust. Üle 70% meie äritegevusest pärineb korduvatest tellimustest – see on iga saadetise prognoositava kvaliteedi otsene tulemus.

KKK

K: Mis on madalaim temperatuur, mida teie krüogeensed toed taluvad?

V: Kuni -196 °C (vedela lämmastiku temperatuur). Vedela heeliumi teenuse saamiseks võtke ühendust meie insenerimeeskonnaga.

K: Kas saate sobitada meie olemasoleva torujalatsi ja isolatsioonidetailidega?

V: Jah. Toodame regulaarselt kliendispetsiifilisi jooniseid, sealhulgas mittestandardseid kingade kõrgusi, kinnitusviise ja isolatsiooni paksusi.

K: Kas pakute isolatsioonimaterjali toetuse osana?

V: Jah, me tarnime kandva isolatsiooni (PIR, vahtklaas või puit) täielikult torujala külge ühendatud. Ümbritsev sekundaarne isolatsioon ja kattekiht paigaldatakse tavaliselt kohapeal, kuid saame pakkuda ka eelnevalt valmistatud isolatsioonikomplekte.

K: Kuidas vältida isolatsiooni pragunemist tsükliliste külmade koormuste korral?

V: Kandeplokk on konstrueeritud survetugevusega, mis ületab tunduvalt maksimaalset arvestuslikku laagrirõhku. Liigutame ka liitekohti mitmekihilises isolatsioonis ja kasutame paindlikke liimisüsteeme, mis võimaldavad diferentsiaalliikumist.

K: Millistele standarditele teie krüogeensed toed vastavad?

V: Meie disainilahendused järgivad MSS SP-58, ASME B31.3 VI peatükki (LNG jaoks), EN 13480 ja uusimaid GIIGNL-i juhiseid. Vajaduse korral võib esitada PED-i all oleva CE-märgise.

K: Kas saate hädaabivaruosade tarneaegadega toime tulla?

V: Jah. Meil on tavaliste krüogeensete liugplaatide ja poldikomplektide laos. Täielikult valmistatud sõlmede puhul on kiirtootmine võimalik 7-10 päevaga.
