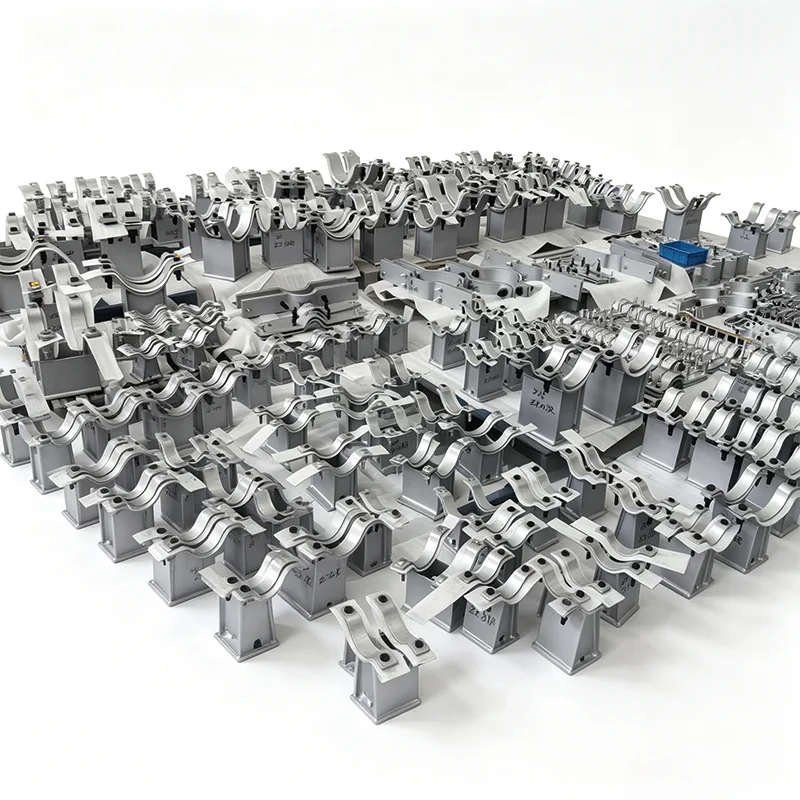

Roostevabast terasest statiivi sadultoru toed

Kui torutugi peab asuma soolaga koormatud rannikutehases, hakkama saama agressiivsete keemiliste pesudega või jääma aastakümneteks hooldusvabaks steriilses töötlemisliinis, on materjalivalik kõik. Yangzhou Tianshunis oleme projekteerinud ja tarninud torude tugisüsteeme alates 2012. aastast ning meie roostevabast terasest tugisadulatoru toed on loodud just sellisteks olukordadeks – kus tavaline süsinikteras lihtsalt ei pea vastu.

Iga meie tarnitav roostevabast terasest tugisadula tugi peegeldab 14 aastat otsest tagasisidet EPC töövõtjatelt, hooldusinseneridelt ja projektiomanikelt 45+ riigis. Oleme õppinud, mis töötab, mis tõrkeb varakult ja kuidas ühiseid rikkekohti välja selgitada ammu enne, kui tugi teie toru puudutab.

Mida saate Tianshuni roostevabast terasest tugisadulaga

Materjali terviklikkus, mida saate jälgida

Valmistame sadulakere ja tugikomponente tahkest 304 (UNS S30400) või 316L (UNS S31603) roostevabast terasest plaadist ja vardast – mitte valatud ekvivalendid. Iga materjalisoojus saabub EN 10204 3,1 veski katsesertifikaadiga ja säilitame täieliku jälgitavuse alates tooraine kättesaamisest kuni lõppkontrollini. Projektide jaoks, mis nõuavad suuremat täppide tekkekindlust, on nõudmisel saadaval dupleks 2205 või superausteniitsed.

Projekteeritud kuju, mitte lihtsalt painutatud plaat

Sadula raadius on täpselt töödeldud, et see vastaks teie toru tegelikule välisläbimõõdule, tavaliselt 1" kuni 48" NB ja suurem. See välistab punktkoormuse, mis võib tekkida üldiste V-kujuliste tugede korral. Kuumliinidel pikendame sageli sadula laiust ja lisame väikese hõõrdumisega PTFE-st või grafiidist liugplaadid otse konstruktsiooni – nii et tugi toimib koos teie toru termilise liikumisega, mitte selle vastu.

Stabiilne disain, mis muudab paigaldamise etteaimatavaks

Stabilisaator ise – vertikaalne post, mis seob sadulat konstruktsiooniterase külge – on saadaval fikseeritud kõrgusega või reguleeritava konfiguratsiooniga. Fikseeritud tugipostid on tavaliselt üks roostevabast terasest kanali, H-tala või toru keevitatud konstruktsioon, mille sadulapõhjas on läbitungiv keevisõmblus. Reguleeritavad konstruktsioonid sisaldavad keermestatud varre ja lukustusmutri paigutust, mis võimaldab täpset kõrguse seadistust kuuma joondamise ajal ilma lõikamise või uuesti keevitamiseta.

Kõiki kandvaid keevisõmblusi teostavad sertifitseeritud keevitajad ASME IX jaotise järgi kvalifitseeritud protseduuride järgi, vajaduse korral on saadaval keeviskaardid ja NDE (PT või RT). Pinnaviimistlus pärast keevitamist on standardselt marineeritud ja passiveeritud, et taastada täielik korrosioonikindlus.

Kuidas koormaid käsitsetakse

Me ei eelda lihtsalt, et "roostevaba on tugev". Meie ettevõttesisesed insenerid kontrollivad iga tugisõlme vertikaalse tühimassi, soojuspaisumise tõukejõu, juhuslike tuule- või seismiliste koormuste ja suunamuutuste korral tekkida võiva tõusu kombinatsiooni suhtes. Kui teie projektil on konkreetsed projekteerimiskoodid (ASME B31.1, B31.3, EN 13480 jne), saame pakkuda vastava pingeanalüüsi ja koormusandmed. Oleme tarninud tugesid, mis on mõeldud vertikaalsetele koormustele alates mõnesajast njuutonist kuni üle 300 kN.

Kus näete neid tugiteenuseid

Aastate jooksul on meie roostevabast terasest sadultorude toed sattunud kohtadesse, kus rike ei ole võimalik:

LNG taasgaasistamisterminalid – 316L sadulad vabaõhumerekeskkonnas pideva soolapihustusega.

Farmatseutilised WFI (süstevesi) aasad – 304 roostevabast terasest koos täielike dokumentatsioonipakettide ja elektropoleeritud viimistlusvõimalustega.

Toiduõli- ja joogitaimed – hügieeniliste profiilide, minimaalsete pragude ja vajadusel FDA-ühilduvate tihendimaterjalidega toed.

Keemiline töötlemine ja söövitav ladustamine – spetsiaalselt valitud klassid kloriidi pingekorrosioonipragunemiskindluse tagamiseks.

Avamereplatvormi ülaosad – reguleeritavad tugipostid, mis võimaldavad pärast konstruktsiooni vajumist ümber joondada, kõik 316 liitrises kolmanda osapoole kontrolliga.

Kuidas me veendume, et kvaliteet on tõeline

Iga tugisadula koost läbib enne vabastamist meie ettevõttesisese testimislabori:

Mõõtmete kontrollimine kokkulepitud valmistamisjooniste alusel

PMI (positiivne materjali identifitseerimine) roostevabast terasest osade kvaliteedi kinnitamiseks

Värvi läbitungiv või radiograafiline kontroll kriitilistel keevisõmblustel (vastavalt kliendi spetsifikatsioonile)

Uute või tugevalt kohandatud disainilahenduste puhul saab nõudmisel teha koormustesti

Meie tehas on ISO 9001:2015 sertifikaadiga ning oleme harjunud tegema tootmise ja lõppkontrolli ajal koostööd SGS-i, Bureau Veritase, TÜV-i ja klientide esindajatega.

Kohandamine on norm, mitte lisatasu

Väga vähesed projektid vajavad "kataloogi" roostevabast terasest tugisadulat. Enamik vajab reguleerimist – erinevad alusplaadi mõõtmed, kindlad poldiavade mustrid, pikendatud kõrgus puhtaks isolatsiooniks, konkreetne sadula mähkimisnurk, integreeritud juhikud või kinnitusklambrid. See on hea. Oleme oma tootmistöövoo üles ehitanud väikeste partiide ja eritellimusel valmistatud tellimuste ümber. Saatke meile oma torude andmeleht, teraskonstruktsiooni kõrgus või lihtne eskiis ja meie insenerid saadavad 2–3 tööpäeva jooksul ettepaneku joonise.

Korduvate toruriiulinõuetega projektide puhul saame eelnevalt koostada täieliku tugigraafiku, tuvastada optimeerimisvõimalused ja vähendada installitud kogukulusid, ilma et see kahjustaks koodi järgimist.

Viimane märkus usaldusväärsuse kohta

Suurem osa meie roostevabast terasest torude tugitellimustest pärineb klientidelt, kes on meilt juba paigaldanud süsinikterasest toed ja tulid tagasi spetsiaalselt roostevaba terase uuendamiseks. Kui teil on toru spetsifikatsioon, mis nõuab, et kõik märjad ja välised tugikomponendid peavad olema korrosioonikindlad, siis mõistame, et tugisadul on osa süsteemist, mitte järelmõte. Me ehitame selle nii, kontrollime seda nii ja dokumenteerime selle nii.

Kas vajate hinnapakkumist või kiiret tehnilist ülevaadet?

Võtke ühendust meie insenerimeeskonnaga numbril [e-post / telefon] oma toru suuruse, vajaliku kõrguse ja koormustingimuste kohta. Tavaliselt saate tavapäringute puhul täieliku ettepaneku vähem kui 24 tunni jooksul. Meil on hea meel korraldada ka tehasekülastus Yangzhousse – roostevabast terasest sadulate plaadist lõpliku kokkupanemiseni jõudmine on parim viis tegeliku tootmiskontrolli erinevuste mõistmiseks.

KKK

1. Milliseid roostevaba terase sorte te tugisadulate jaoks pakute ja kuidas ma tean, et ma saan tõesti 316 liitrit?

Meie standardvaru sisaldab 304 (UNS S30400) ja 316L (UNS S31603) plaati ja latti. Kloriidirohketes või avamerekeskkondades soovitame tungivalt 316 liitrit selle molübdeenisisalduse tõttu, mis parandab märkimisväärselt täppide tekkekindlust. Iga vastuvõetud materjalisoojus on varustatud EN 10204 3,1 veski testimise sertifikaadiga ja enne lõikamise või keevitamise alustamist teostab meie laboris PMI (positiivne materjali identifitseerimine), kasutades käeshoitavat XRF-i roostevabast terasest terastel. Saate selle PMI aruande koopia oma lõplikus dokumentatsioonipaketis – ei mingit oletust ega "usalda mind".

2. Kas saate valmistada sadulat, mis sobib mittestandardse toru läbimõõduga või isolatsiooni paksusega?

Jah, see on meie jaoks rutiin. Esitage toru tegelik välisläbimõõt (ja isolatsiooni OD, kui sadul on isoleeritud torul) ja me töötleme sadula raadiuse, et see vastaks sellele täpsele mõõtmele. See ei ole painutatud plaat, mis "näeb ligilähedane" – kontaktpind on freesitud määratud raadiusega, tavaliselt 120° ja 180° mähkimisnurgaga, olenevalt koormusest ja külgmiste piirangute nõuetest. Saame ka sadula kõrgust laiendada puhta isolatsiooni ja vooderdise jaoks ilma põllulõikuseta.

3. Kas pakute kohandatud tugipostide jaoks koormusreitingud ja pingearvutused?

Absoluutselt. Meie insenerimeeskond teostab regulaarselt vertikaalse koormuse, horisontaalse tõukejõu ja kombineeritud pingekontrolle vastavalt ASME B31.1, B31.3 või teie projekti valitud koodile. Esitame arvutuslehe, mis näitab tugiposti kõverdumise kontrolli, alusplaadi laagripinget, keevisõmbluse tugevust ja poldi pinget/nihket. Kui teie projekt nõuab sõltumatut kinnitamist, pole meil probleeme teie määratud kolmanda osapoole inseneriga töötades.

4. Milliseid keevitus- ja kontrollistandardeid järgite roostevabast terasest tugede puhul?

Kõik kandvad keevisõmblused roostevabast tugisadulatel teostavad kvalifitseeritud keevitajad, kes järgivad ASME IX jaotise järgi kvalifitseeritud WPS-i. Tüüpiline liigend sadula ja tugiposti vahel on täielikult läbistava soonega keevisõmblus, mis on varbast siledaks lihvitud. Sõltuvalt teie spetsifikatsioonist teostame kriitilistele keevisõmblustele värvi läbitungimist (PT) või radiograafiat (RT). Pärast keevitamist marineeritakse ja passiveeritakse iga roostevaba koost, et eemaldada soojustooni ja taastada passiivne kroomoksiidi kiht. Näete erinevust: ühtlane hõbedane pind ilma sinise värvuseta keevisõmbluspiirkonna ümber.

5. Kas ma saan reguleeritava kõrgusega tugiposti ja kui täpne on kõrguse reguleerimine?

Jah, pakume lukustusmutri paigutusega keermestatud reguleeritavaid tugipostisid, mida kasutatakse tavaliselt siis, kui kuuma joondamise ajal on vaja täpset kõrguse seadistust või kui teraskonstruktsiooni kõrgused võivad erineda. Tüüpiline reguleerimisvahemik on ±25 mm ja peen keere võimaldab 1–2 mm vertikaalset täpsust. Pärast seadistamist pingutatakse lukustusmutter ja keevitatakse, et vältida liikumist töö ajal. Täiskoormuse tee on mehaaniline (keerme nihkumine) ja me mõõdame varre vastavalt – koormuse kandmisel ei ole vaja kleepuvat keevisõmblust.

6. Kas teie roostevabast terasest toed sobivad hügieeni- või pesukeskkondadesse (toit, farmaatsia)?

Jah, ja oleme nende rakenduste jaoks tarninud palju partiisid. Hügieeninõuete täitmiseks kõrvaldame võimaluse korral tasased horisontaalsed pinnad ja praod ning viimistleme koostu minimaalse pinnakaredusega Ra 0,8 μm (32 μin) või elektropoleerime, kui see on ette nähtud. Samuti kasutame keermedel FDA-ga ühilduvaid kinnijäämisvastaseid ühendeid ja väldime ferriidsaastet, hoides kõik tööriistad ja tööpinnad roostevabast terasest. Dokumentatsioonipakett võib sisaldada pinnakareduse aruandeid ja üksikasjalikke puhastussertifikaate.

7. Milliseid dokumente ma oma tellimusega kaasa saan?

Standardne saadetis sisaldab:

Täismõõtmete ülevaatuse aruanne, mis näitab tegelikke ja joonise mõõtmeid

EN 10204 3.1 materjalisertifikaadid kõikidele roostevabast terasest osadele

PMI aruanne (sulami kontrollimiseks)

Keeviskaart ja NDE aruanded (PT/RT vastavalt vajadusele)

Söögitamise ja passiveerimise tunnistus

Vastavusdeklaratsioon ja pakkimisnimekiri küttenumbritega

Samuti saame pakkuda andmeraamatuid, mis on koostatud teie projekti spetsiifilises vormingus. Umbes 80% meie roostevaba terase tugitellimustest sisaldavad nüüd vähemalt põhilist MDR-i (tootja andmekirje).

8. Milline on eritellimusel valmistatud roostevabast terasest tugisadulate partii realistlik tarneaeg?

Kohandatud mõõtmetega ja standardse 304/316L materjaliga koguste 5–50 tükki puhul on meie tüüpiline tarneaeg 20–30 tööpäeva alates joonise kinnitamisest. Suuremate või kahepoolset roostevaba terast nõudvate tellimuste aeg võib ulatuda 35–45 päevani. Kui olete kriitilisel ajateljel, võime arutada kiirendamist – sageli saame lühendada 5–7 tööpäeva, reserveerides materjali ja vahetades vahetusi, kuid oleme alati läbipaistvad selles osas, mis on teostatav, ilma et keevisõmbluse kvaliteeti või kontrollietappe kahjustaks.
