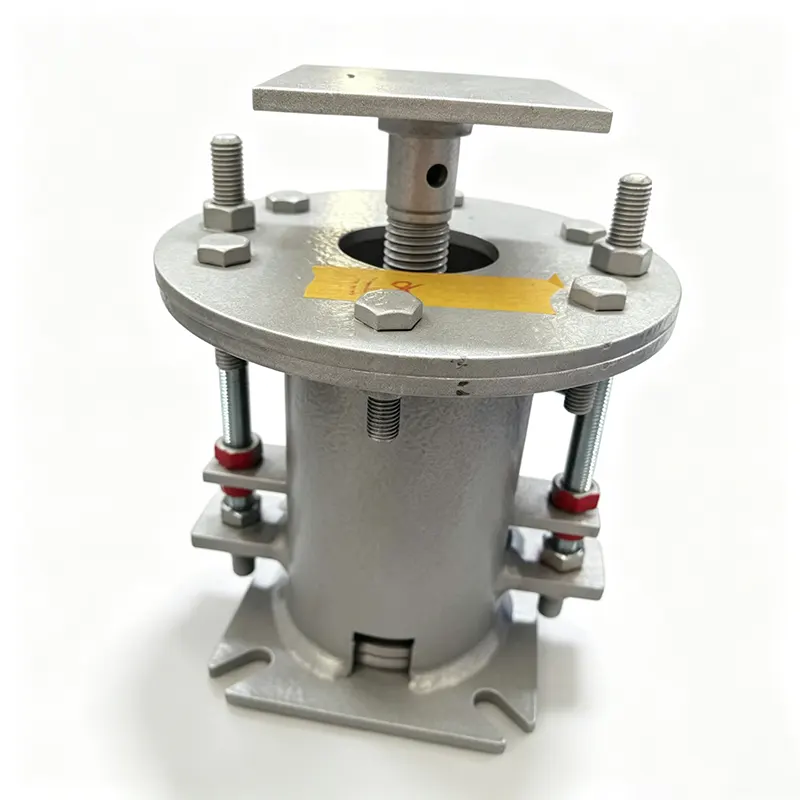

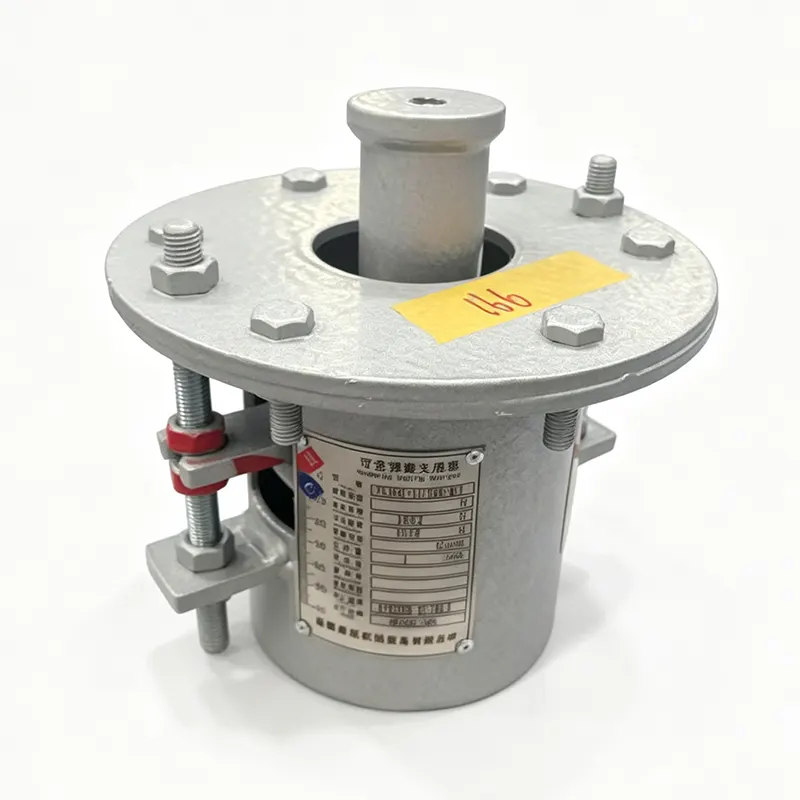

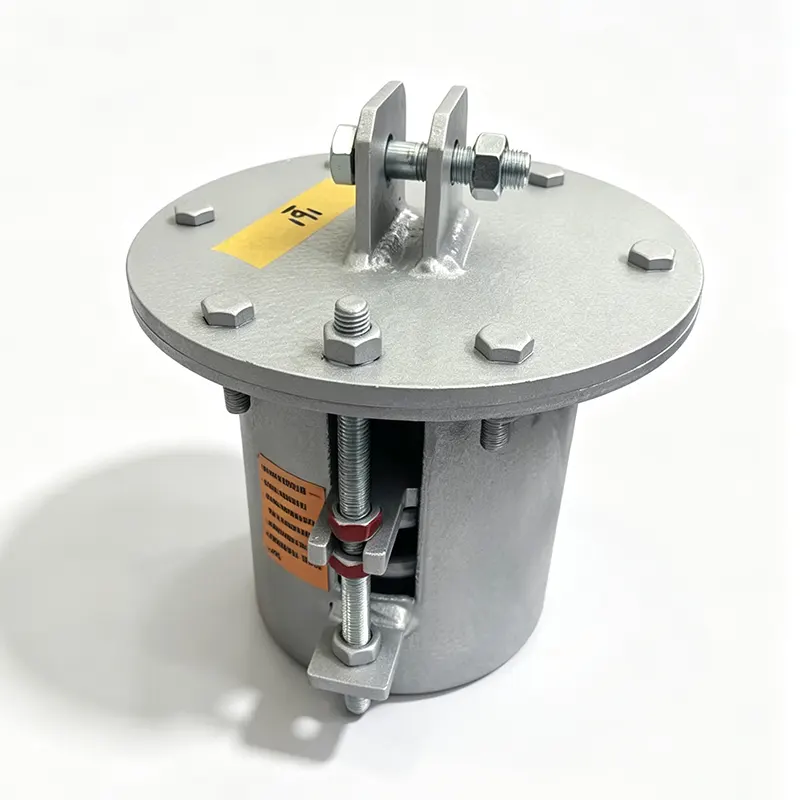

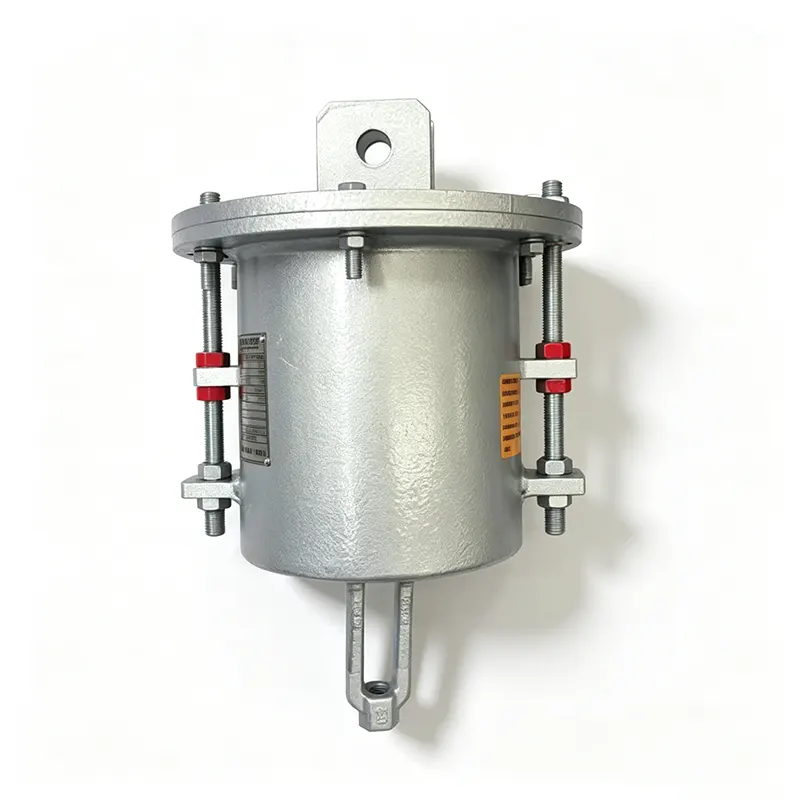

Kõrge temperatuuriga muutuv vedruriide

Yangzhou Tianshun toodab Hiinas Jiangsus asuvas 35 000 m² suuruses tehases muutuvaid vedruriideid elektri-, naftakeemia- ja tööstussektori jaoks. Meie kõrge temperatuuriga variandid on loodud taluma torude pinnatemperatuure, mis on tunduvalt kõrgemad kui ümbritseva keskkonna temperatuurid, säilitades samal ajal prognoositava koormuse. Neljateistkümneaastane spetsiaalne torutoe kogemus ja ISO 9001:2015 järgi sertifitseeritud kvaliteedisüsteem tagavad iga üksuse, mille tarnime enam kui 45 riiki.

Sellel joonisel on kujutatud muutuva vedrutoe/riideri koormuse ja nihke jõudluskõver, sealhulgas koormuse ja nihke peamised parameetrid, et kontrollida toote kandevõimet ja töökindlust.

Iga üksus läbib enne saatmist koormuse kalibreerimise ja jõudluse testimise. Seadistuse ja koormuse hälvet kontrollitakse ±5% piires, mis vastab nii ANSI/MSS-SP-58-2018 kui ka NB/T47039-2013 rahvusvahelisele standardile.

Tooted vastavad elektri-, naftakeemia- ja muude tööstuslike torustikesüsteemide tehnilistele nõuetele. MSS-SP-58-2018 kohaselt ei tohi muutuva vedrusõlmede maksimaalne lubatud koormuse varieeruvus ületada 25% töökuumkoormusest kogu töökäigu jooksul.

Kuhu mahub muutuv vedruriide

Mitte iga torujooks ei vaja pidevat koormust. Kui termiline nihe on piiratud, pakub muudetav vedruriide usaldusväärset ja kuluteadlikku lahendust. Kui toru paisub või tõmbub kokku vertikaalselt, muutub tugijõud teadaolevas ja kontrollitud vahemikus. Vedru suurus on selline, et see koormuse kõikumine jääb toru pingeanalüüsiga määratud piiridesse, vältides ühendatud seadmete ülepinget, hoides toru korralikult külmast kuumani.

Kõrge temperatuuriga teenindamiseks on konstruktsioon tavalistest vedruspiraalidest kaugemale. Kõrgendatud torude temperatuur võib riidepuusse kiirgada või soojust juhtida, pehmendades tavalist vedruterast ja nihutades kalibreeritud koormust. Kõrge temperatuuriga muutuva vedruga riidepuud lahendavad selle materjali valiku ja pinnakaitsega, mis säilitavad kindlaksmääratud vedru kiiruse ja koormuse vahemiku kogu tööpiirkonnas.

Mis teeb kõrge temperatuuriga disaini usaldusväärseks

Vedrumaterjalid, mis on mõeldud kõrgetele temperatuuridele

Tavalised vedrud kaotavad tugevuse ja langevad, kui temperatuur tõuseb. Valime spiraali materjalid, mis sobivad tegelikule kokkupuutele. Mõõdukalt kõrgendatud tingimustes kuni 150 °C säilitavad 50CrVA või 60Si2Mn stabiilsed mehaanilised omadused. Kui temperatuur jõuab 300 °C või kõrgemale, on ette nähtud niklipõhised sulamid, nagu Inconel X-750. Iga materjali kuumusega on kaasas täisveski sertifikaadid ja jälgitavuse kirjed, mis kinnitavad, et koostis ja kuumtöötlus vastavad nõutavale klassile.

Koormuse kõikumine hoitakse projekti piirides

Muutuva vedruriide tekitab erineva jõu külmas asendis, kuumas tööasendis ja igas vahepunktis. Meie projekteerimisinsenerid töötavad kliendi torupinge aruandes toodud lubatud koormuse variatsiooniga ja valivad vedru, mis piirab kõrvalekallet, tavaliselt 15% või 25% töökoormusest, kuigi vajaduse korral on võimalik järgida ka rangemaid piiranguid. Iga seade seadistatakse ja testitakse kalibreeritud tööstendil, et kontrollida, kas koormus külmas ja kuumas asendis jääb kindlaksmääratud vahemikku.

Riistvara korrosiooni- ja kuumakaitse

Korpus ja konstruktsiooniosad on standardina viimistletud kuumtsinkimise või kõrgtemperatuurse epoksüvärviga. Eriti agressiivse või tsüklilise kuumusega kokkupuute korral pakume täiendavaid termotõkkekatteid või valmistame korpuse roostevabast terasest. Need meetmed takistavad katlakivi tekkimist, roostet ja pinna lagunemist, mis võivad aastate jooksul vedru liikumist häirida.

Kohapealne reguleerimine ilma riidepuud eemaldamata

Koormuse reguleerimise kruvi ja näidik, mis on tähistatud 2% sammuga, võimaldavad objekti meeskonnal kohandada paigaldatud koormust sõltuvalt mudelist kuni ±10% kuni ±20%. See välja reguleeritavus on väärtuslik, kui paigaldatud seisukord erineb veidi projekti joonisest või kui torude trass ehituse käigus muutub.

Reisipeatused ja nähtav skaala

Igal riidepuul on ülemine ja alumine käigupiirang, mis kaitseb ülelöögi eest. Selgelt nähtav reisiskaala võimaldab paigaldus- ja hoolduspersonalil hetkeasendit ühe pilguga kinnitada. Külm eelseadistatud asend on lukustatud eemaldatavate liikumispiirikutega, mis võimaldab hüdrostaatilisel testimisel ja keemilisel puhastusel toimuda vedru kõrvale kaldumata.

Tehniline ülevaade

Kohandatud reisid, koormusnormid ja kõrge temperatuuriga materjalid käideldakse meie tavapärase tarne osana. Päringu korral teisendame rahvusvaheliste standardite vahel ja kinnitame enne tootmist tehnilist ühilduvust.

Kvaliteedikontroll ja dokumentatsioon

Meie ISO 9001 sertifitseeritud kvaliteedisüsteem reguleerib iga sammu alates sissetulevast vedrutraadi kontrollist kuni lõpliku koormuse testimiseni. Iga kõrge temperatuuriga muutuv vedruriide on eelseadistatud kliendi määratud külmakoormusele ja liikumisele meie katsestendil. Registreerime koormused külmas, keskmises ja kuumas asendis ning kinnitame, et kõikumine on lubatud piires. Neid kirjeid säilitatakse kogu jälgitavuspaketi jaoks ja neid saab tarnida koos saadetisega.

Vedruspiraalide, konstruktsiooniterase ja kaitsekatete materjalisertifikaadid on jälgitavad kuumusest või partiist. Kui projektid nõuavad vastavust ASME, EN või muude rahvusvaheliste torustike koodidele, pakume heakskiitmiseks vajalikke dokumentatsioonipakette.

Kus on paigaldatud kõrge temperatuuriga muutuva vedruga riidepuud

Need riidepuud toetavad keskmise kuni kõrge temperatuuriga torusüsteeme, kus vertikaalne nihe on olemas, kuid mitte äärmuslik. Tüüpilised paigaldised hõlmavad abiaurutorusid, katla toiteveetorustikku, ökonomaiseri sisse- ja väljalasketorusid, kuuma õli ahelaid rafineerimistehastes ja keemiatehastes, keskmise rõhuga auru jaotust tööstusrajatistes ja kõrge temperatuuriga õhutorusid. Igal juhul võimaldab riidepuu vertikaalset liikumist, hoides toru pinget kavandatud piirides, ilma pideva koormuse toe kulude ja ümbrikuta.

Korduma kippuvad küsimused

Kuidas valida muutuva vedruriide ja konstantse vedruriide vahel?

Otsus taandub lubatud koormuse varieerumisele. Kui teie toru pingearuanne lubab koormuse muutmist külma ja kuuma asendi vahel, pakub muutuv vedruriide usaldusväärset tuge madalama hinnaga. Kui toru ei talu olulisi muutusi, on vajalik pidev vedruriide. Meie insenerimeeskond saab teie koormus- ja reisiandmed üle vaadata ning soovitada sobivat tüüpi.

Mis on kõrge temperatuuriga muutuva vedruriideri maksimaalne töötemperatuur?

Standardsete legeeritud vedruteraste (nt 50CrVA) puhul saab riidepuu töökindlalt töötada keskkondades, kus vedrupooli enda temperatuur ulatub ligikaudu 150 °C kuni 200 °C. Kevadtemperatuuride puhul kuni 350 °C läheme üle niklipõhistele sulamitele nagu Inconel X-750. Sulamit ei pea ise määrama; jagage eeldatavat kevadise kokkupuute temperatuuri ja meie insenerid valivad õige materjali.

Kas Tianshun saab ehitada muudetavaid vedruriideid väga suurte või väga väikeste koormate jaoks?

Meie standardvahemik hõlmab 0,5 kN kuni 250 kN. Sellest sagedusalast väljapoole jäävaid koormusi käsitletakse kohandatud projekteerimisena. Meie rajatises on toodetud ja testitud väikesed instrumenditorude toed ja rasked püstikute riputid peamiste aurutorude jaoks.

Millised katmisvõimalused on kõrgel temperatuuril või söövitava keskkonna jaoks?

Lisaks kuumtsinkimisele ja kõrgtemperatuursele epoksiidile saame peale kanda termiliselt kõvendatud silikoonipõhiseid katteid, halari või valmistada korpuse roostevabast terasest. Kui teie sait on rannikul, avamerel või keemiliselt agressiivne, mainige seda päringu ajal ja me soovitame sobivat kaitsesüsteemi.

Kas muudetava vedruga riidepuud on koos paigaldusjuhistega?

Jah. Iga riidepuuga on kaasas lühike paigaldusjuhend, mis hõlmab tõstmist, eelseadistatud peatuse eemaldamist ja koormuse kontrollimist. Samuti anname üksikasjalikud juhised kasutuselevõtuks, et objekti meeskond saaks enne üleandmist õiget toimimist kinnitada.

Mis on tavalise kõrge temperatuuriga muudetava vedruriidepuidu tüüpiline tarneaeg?

Tavaliselt varutavate vedrumaterjalidega standardmudeleid saab toota, eelseadistada ja testida nelja kuni kuue nädala jooksul. Kohandatud sulamid ja suuremad kandevõimed võivad seda pikendada ning me kinnitame ajakava pakkumise ajal.

Töötamine Tianshuniga

Kui võtate meiega ühendust kõrge temperatuuriga muudetava vedruriidepuidu asjus, tegeleb teie päringuga spetsiaalne kliendihaldur, kellel on torutoe inseneriteadmised. Vaatame üle teie töötingimused, sealhulgas temperatuuri, reisi, koormuse ja kohaldatava disainikoodi ning saadame 24 tunni jooksul tehnilise soovituse. Kohandatud vedrumaterjalid, mittestandardsed reisid, spetsiifilised otsaliitmikud ja projektipõhine dokumentatsioon käsitletakse tavapärase äritegevusena, mitte eriliste eranditena.

Pärast tarnimist oleme saadaval paigaldustugi ja hooldusjuhiseid. Rohkem kui 70% meie äritegevusest pärineb korduvatest tellimustest, mis on meie toote jõudluse kõige tugevam toetus tuhandete termiliste tsüklite jooksul.
